拉绳位移传感器属于高精度线性测量工具,它的输出直接进入设备控制与安全预警环节。安装或使用不当,轻则数据存在系统误差,重则传感器损坏、连带设备停机。把安装、校准、日常操作和维护四件事做规范,是它长期稳定运行的前提。
安装阶段的操作规范

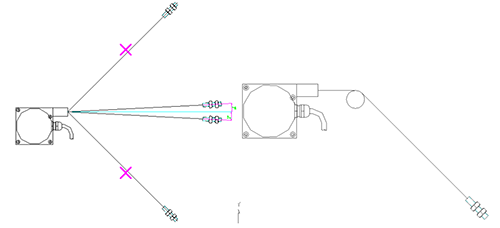

本体固定。传感器本体必须与待测物体的运动方向严格平行。倾斜安装会让拉绳产生侧向分力,加速钢丝绳与导轮的磨损,也会让读数出现规律性偏差。固定时用高强度螺栓锁在无明显振动的基座上,避免机械抖动被引入信号。
拉绳连接。挂钩或夹具要垂直于被测物体的移动面,保证拉绳伸缩过程中不扭曲。首次安装后手动轻拉拉绳,确认弹簧回弹顺畅,既不松弛也不过紧。
电气连接。信号线用双绞屏蔽电缆,接地端靠近传感器一侧,用来抑制变频器与电机产生的干扰。若传感器与 PLC 等设备共用电源,建议加装隔离模块,防止电压波动影响精度。

校准与调试的关键动作
零点校准:把被测物体移到初始位置(设备原点),通过配套软件或手动旋钮把输出信号归零,例如 0V 或 4mA。
满量程验证:缓慢拉伸拉绳至最大行程,观察输出是否达到标称值;若存在偏差,按说明书调整比例系数,不要靠经验凑数。
动态响应测试:模拟实际工况移动被测物体,检查信号是否平滑无跳变。速度高于 0.5m/s 的场合,建议用示波器观察波形稳定性。

使用中的操作禁忌
| 禁忌 | 具体要求 | 越界的后果 |
|---|---|---|
| 超行程使用 | 拉伸长度不得超过额定值,建议预留 5%~10% 安全余量 | 弹簧失效或编码器损坏 |
| 侧向拉力 | 拉绳偏转角度需小于 ±3° | 内部滑轮卡滞,读数异常 |
| 温度超限 | 标准型号工作范围 -20℃~+70℃,超范围需选耐高温或低温型号 | 零点漂移、密封件老化 |
| 湿度超限 | 相对湿度高于 80% 时选用 IP68 防护等级,并定期检查密封圈 | 受潮后绝缘下降、信号跳变 |
| 人为冲击 | 搬运与安装时避免剧烈震动或跌落,必要时先拆下拉绳 | 编码器失准,需要返修 |
延长使用寿命的维护动作
- 周期性润滑:每 3~6 个月在钢丝绳表面薄涂硅脂,减小与导轮的摩擦。
- 清洁防尘:粉尘环境每月用气枪清理外壳缝隙,防止颗粒进入内部。
- 定期校准:每半年做一次零点与满量程校准,高振动场景缩短周期。
- 状态预判:输出出现阶梯状跳变,多为编码器异常;输出连续漂移,先查钢丝绳张力。
- 备件管理:同一设备尽量使用同型号传感器,更换后重新校准,不要直接沿用旧参数。
两个典型错误案例
| 案例 | 原因 | 解决办法 |
|---|---|---|
| 某工厂 AGV 小车定位偏差 | 传感器安装面与轨道不平行,拉绳长期承受侧向力,导致编码器偏移 | 重新调整安装方向并加固基座 |
| 桥梁监测数据异常波动 | 未使用屏蔽电缆,受附近高压线电磁干扰 | 更换屏蔽双绞线并单独接地 |
拉绳位移传感器的故障大多不是产品本身的问题,而是安装平行度、屏蔽接地和余量预留这三处细节没做到位。按上面的清单逐项核对,多数异常在调试阶段就能排除。
常见问题
拉绳位移传感器安装时本体要怎么固定?
传感器本体必须与待测物体的运动方向严格平行。倾斜安装会让拉绳产生侧向分力,加速钢丝绳与导轮的磨损,也会让读数出现规律性偏差。固定时用高强度螺栓锁在无明显振动的基座上,避免机械抖动被引入信号。挂钩或夹具要垂直于被测物体的移动面,保证拉绳伸缩过程中不扭曲。
拉绳位移传感器怎么校准?
零点校准:把被测物体移到初始位置(设备原点),通过配套软件或手动旋钮把输出信号归零,例如 0V 或 4mA。满量程验证:缓慢拉伸拉绳至最大行程,观察输出是否达到标称值,若存在偏差,按说明书调整比例系数,不要靠经验凑数。动态响应测试:模拟实际工况移动被测物体,检查信号是否平滑无跳变。
拉绳位移传感器使用有哪些禁忌?
超行程使用(拉伸长度不得超过额定值,建议预留 5%~10% 安全余量);侧向拉力(拉绳偏转角度需小于 ±3°);温度超限(标准型号工作范围 -20℃~+70℃,超范围需选耐高温或低温型号);湿度超限(相对湿度高于 80% 时选用 IP68 防护等级);人为冲击(搬运与安装时避免剧烈震动或跌落)。
拉绳位移传感器多久保养一次?
周期性润滑每 3~6 个月在钢丝绳表面薄涂硅脂,减小与导轮的摩擦;粉尘环境每月用气枪清理外壳缝隙,防止颗粒进入内部;定期校准每半年做一次零点与满量程校准,高振动场景缩短周期。
拉绳位移传感器输出出现阶梯状跳变或连续漂移怎么办?
输出出现阶梯状跳变,多为编码器异常;输出连续漂移,先查钢丝绳张力。
