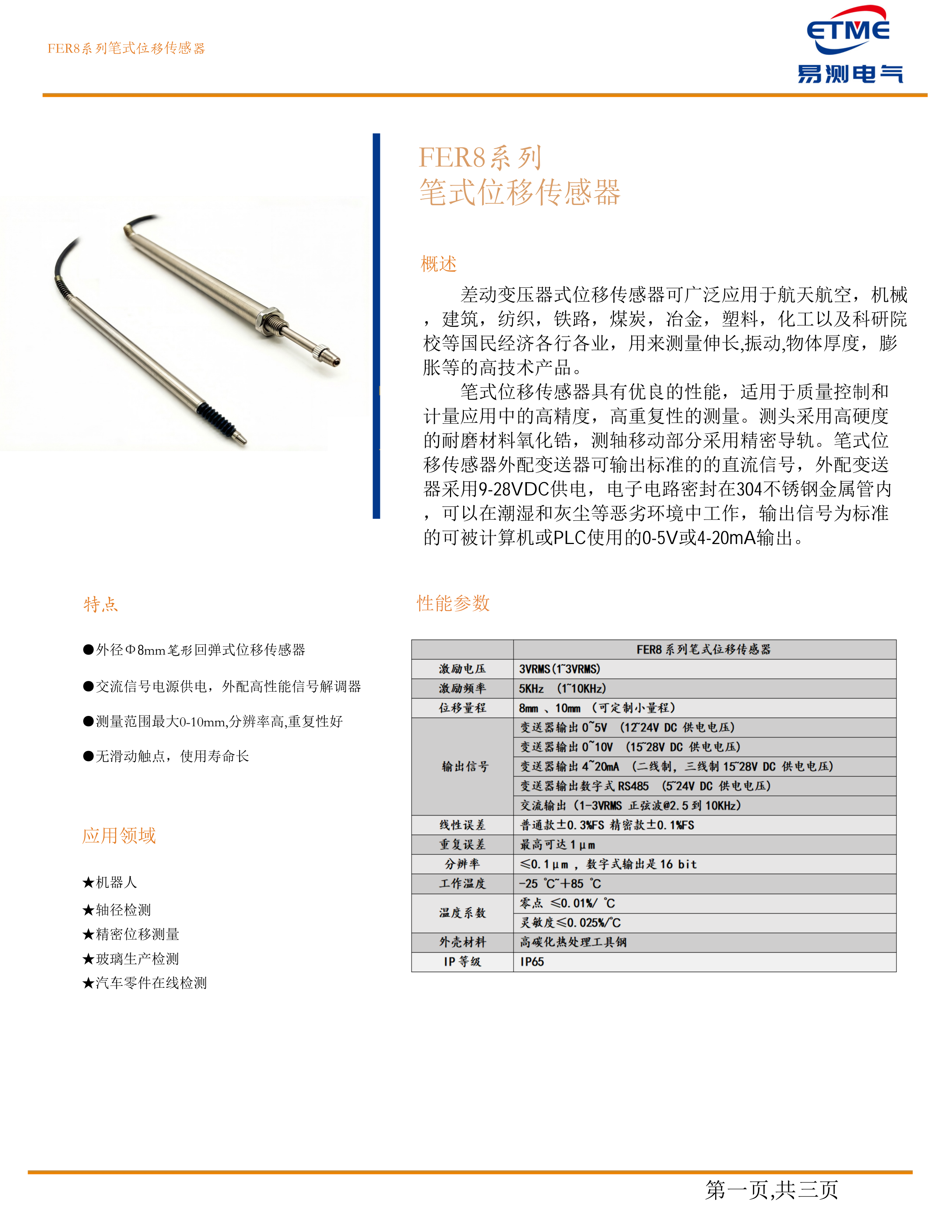

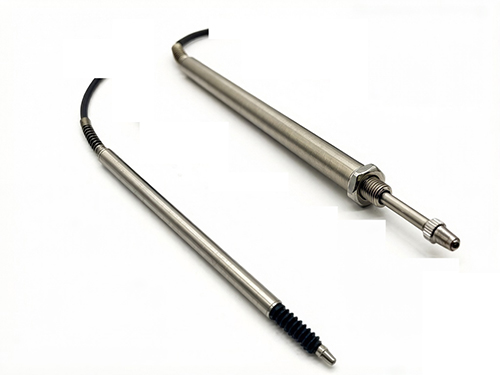

FER8笔式LVDT位移传感器

一、 产品概述

• 型号系列：FER8系列

• 传感器类型：差动变压器式（LVDT）笔式位移传感器

• 物理形态：外径Φ8mm的笔形回弹式结构

• 工作原理：交流信号激励，需外配信号解调器（变送器）

• 核心优势：无滑动触点，使用寿命长；高硬度耐磨氧化锆测头；测轴采用精密导轨。

二、 主要技术参数

1. 电气参数

   • 激励电压：3 Vrms (可接受范围 1~3 Vrms)

   • 激励频率：5 KHz (可接受范围 1~10 KHz)

2. 测量性能

   • 测量量程：标准为8mm、10mm (支持小量程定制)

   • 线性误差：

     • 普通款：±0.3% FS

     • 精密款：±0.1% FS

   • 重复性误差：最高可达 1 μm

   • 分辨率：≤0.1 μm (模拟量)；数字输出为16 bit

   • 温度系数：

     • 零点：≤0.01%/℃

     • 灵敏度：≤0.025%/℃

3. 输出信号选项​ (需外配相应变送器)

   • 模拟电压：0~5V (供电1~24VDC) 或 0~10V (供电15~28VDC)

   • 模拟电流：4~20mA (二线制/三线制，供电15~28VDC)

   • 数字通信：RS485 (供电5~24VDC)

   • 原始信号：交流输出 (1-3 Vrms 正弦波 @2.5 到 10 KHz)

4. 环境与机械特性

   • 工作温度：-25℃ ~ +85℃

   • 防护等级：IP65

   • 外壳材料：高碳化热处理工具钢

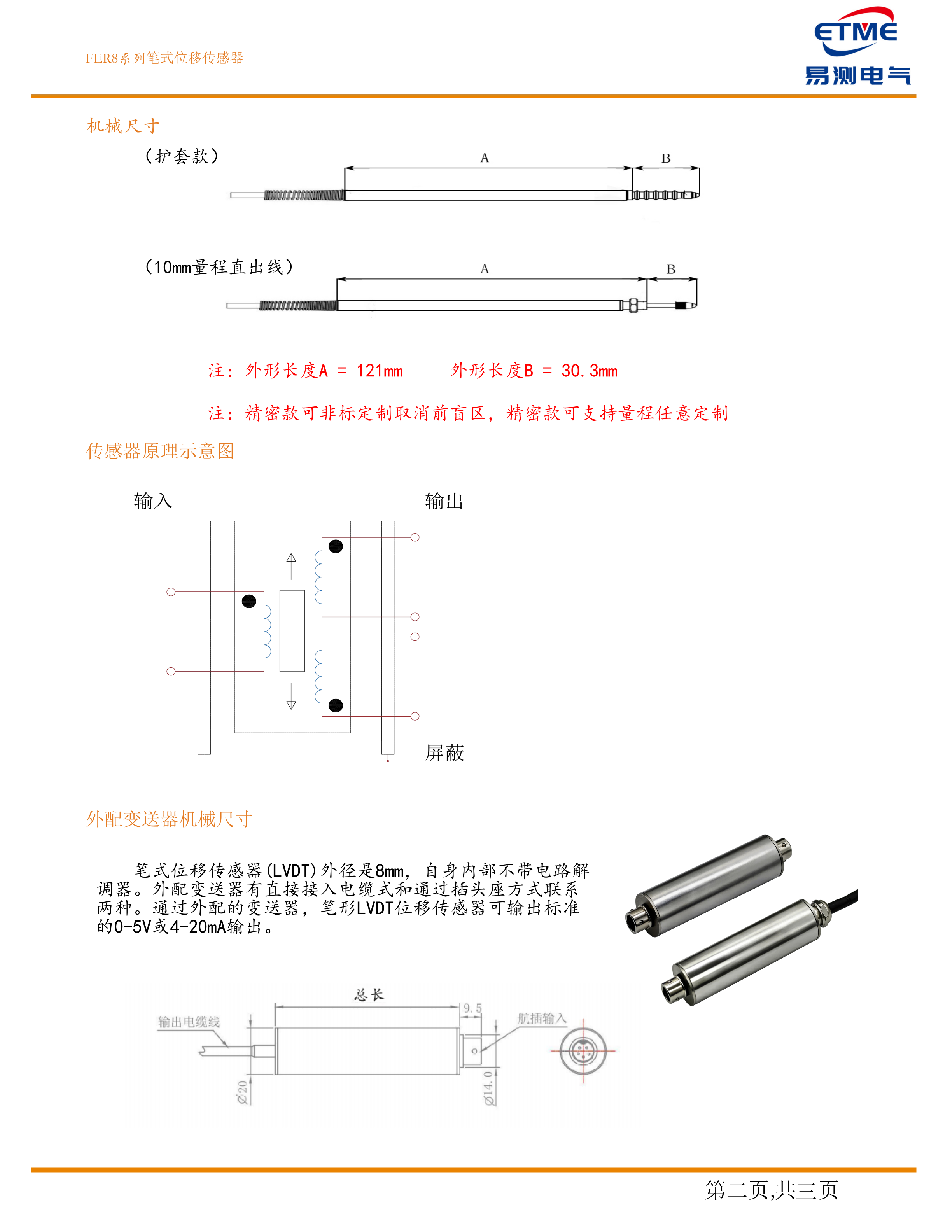

   • 外形尺寸：

     • 总长A：121 mm

     • 总长B：30.3 mm

   • 外配变送器长度：

     • 模拟量款：标准50mm， 航空款70mm

     • 精密模拟量款：标准120mm， 航空款140mm

     • RS485款：标准80mm， 航空款100mm

三、 应用领域

• 机器人

• 轴径检测

• 精密位移测量

• 玻璃生产检测

• 汽车零件在线检测

• 文档亦提及可广泛用于航天航空、机械、纺织、化工等行业的伸长、振动、厚度、膨胀等测量。

四、 备注

• 精密款支持取消前盲区非标定制，并支持量程任意定制。

• 传感器自身不含解调电路，必须通过外配变送器获得标准信号输出。
