LVDT 直线位移传感器:原理、安装要点与六个现场误用

作者:易测电气技术团队 阅读约 17 分钟 时间:2026-08-01更新于 2026-11-15

一、LVDT 的结构组成与差动变压原理

LVDT 全称线性可变差动变压器(Linear Variable Differential Transformer)。名字长,结构其实很简单:一根骨架、一组线圈、一根能来回滑的铁芯,没有触点、没有电刷、没有会磨损的滑动面。

骨架里绕三组线圈。中间那组是初级线圈,也叫激磁线圈,接外部交流电源;两侧各一组次级线圈,对称分布在初级两边,接法上是反向串联的——这就是”差动”两个字的来历。铁芯是一小段高磁导率的软磁材料,套在骨架内孔里,可以轴向移动,但和线圈始终不接触。

通电之后磁场建立起来,铁芯停在哪个位置,就决定了磁场往哪一侧次级耦合得多。铁芯居中时两边耦合完全对称,两个次级感应出的电压相等,反向串联后互相抵消,输出 0V,这个位置叫零点(null)。铁芯往左偏,左边次级耦合强、电压高,差值往一个方向走;往右偏,差值往另一个方向走。所以输出电压的大小对应”偏了多远”,方向对应”往哪边偏”。

LVDT 结构示意:初级线圈 P 与两个次级线圈 S1、S2 反向串联,铁芯在左端、零点、右端三个位置时的绕组耦合与输出关系

图注:同一根铁芯在三个位置上的耦合状态。居中时 E1 与 E2 相等、输出为零;偏向哪一侧,哪一侧的感应电压就占上风

量程这件事要提前说清楚,因为它决定了你手上的 LVDT 能干多大的活。笔式(Φ8 那类)常见 2~10mm,分体式常见 25~100mm,长行程型能到 200~500mm。超过 500mm 的行程,LVDT 就不再是划算的方案,该考虑磁致伸缩——这一点后面第八节有对照表。

二、激磁频率、相位、量程:三个决定精度的电气参数

买 LVDT 的时候,销售会给一串参数。真正影响现场表现的只有三个,其余都是它们的衍生。

第一个是激磁频率。常见 1~10kHz,2.5kHz 和 5kHz 用得最多。这个数字不是随便定的:频率太低,输出灵敏度上不去、噪声占比大;频率太高,涡流损耗和线间电容开始作怪,长线缆上尤其明显。选型时有一个简单判据——激磁频率至少是你要测的最高运动频率的 10 倍。测 20Hz 的液压抖动,2.5kHz 够用;测 200Hz 的振动台,就得往上选。

第二个是相位。这一条最容易被忽略,也最容易让人误判”传感器坏了”。铁芯过零点时,输出不仅幅值趋近于零,相位还会翻转大约 180°。也就是说,如果你只用一只万用表量交流幅值,会发现零点两侧读数一样——分不出左右。工程上的解法是相敏解调:用激磁信号当参考,把”同相”与”反相”区分开,输出才有正负。

LVDT 三段特性曲线:上图为差动交流输出幅值随铁芯位置的 V 形变化,中图为输出相对初级的相位在零点处翻转约 180 度,下图为解调后的直流输出与位置成线性关系

图注:三段曲线要连起来看——幅值是 V 形(只看幅值分不出左右),相位在零点翻转,解调之后才得到过零点的直线

第三个是量程与线性度。线性度常见 ±0.05%~±0.25%FS,精密型能到 ±0.02%FS;重复性在 0.01%FS 量级;分辨率理论上不受机械间隙限制,实际由噪声底决定,做到亚微米不稀奇。但要注意:这些指标都是在标称量程内测的,超出量程使用会直接掉到 1% 以上,本节的表 1 给了常见区间。

参数 常见区间 选型时怎么用
激磁频率 1~10kHz(常用 2.5 / 5kHz) ≥ 被测最高频率的 10 倍
激磁电压 常见 3Vrms 左右 必须与调理器匹配,不能随便换
灵敏度 mV/V/mm 量级 长线缆会衰减,先算线损再定
线性度 ±0.05%~±0.25%FS 检具选 0.05%,一般位移 0.25% 够
重复性 0.01%FS 量级 判断”到位”看重复性,不看线性度
工作温度 -40~+120℃(高温型更高) 线圈耐温高于电子仓,分体式有优势
防护等级 IP65 / IP67 切削液环境直接选 IP67

三、信号调理:LVDT 为何不能直连 PLC 模拟量输入

这是现场最常犯的第一个错。有人把 LVDT 的四根线接进 PLC 的模拟量输入模块,看到读数乱跳,结论是”传感器坏了”——其实传感器一点毛病没有。

原因在于它输出的是调制信号:2.5kHz 的载波按铁芯位置变化幅度,你测到的不是一个直流电压,而是一串高频交流。PLC 的模拟量模块采样率通常几十赫兹到几 kHz,采到的只是这串载波某个瞬间的值,平均下来既不等于位移,也不等于零,读数当然乱跳。

正确做法是中间加一台信号调理器——也叫变送器、解调器或放大器,不同厂家叫法不一样,指的都是这个环节。它做三件事:给传感器提供稳定的激磁电源;把载波解调成与位移成比例的直流量;再放大成 PLC 认识的 0-10V、±10V 或 4-20mA。调理器通常还有零点与满度两个电位器,用于现场标定。要接总线系统的场合,可以选总线型变送器,直接输出 SSI、CANopen 或 Modbus,省掉 PLC 的模拟量通道。

分体式 LVDT 位移传感器白底实拍:不锈钢测杆本体与分离的电子仓,中间由屏蔽电缆连接

图注:分体式把电子仓从测杆上拆出来,测杆留在高温或狭窄位置,电子仓退到温度低、振动小的柜内——接线加长后屏蔽与单端接地必须跟上

顺带说清一个常被混淆的概念:分体式 LVDT 的”电子仓”不完全等于”信号调理器”。有些型号电子仓里已经集成了振荡与解调,直接输出 0-10V 或 4-20mA,可以按普通传感器接 PLC;有些型号电子仓只做阻抗匹配,仍然需要外置调理器。买之前把这个问题问清楚,能省一堆返工。

四、安装第一关:同轴度与垂直度

LVDT 的精度靠”铁芯在磁路里干净地滑动”来保证,所以安装的两个几何量比什么都重要。

同轴度:铁芯轴线与骨架内孔的轴线偏差一般控制在 0.1mm 以内,精密场合按厂家给的 0.05mm。偏了会怎样?铁芯一侧贴近骨架,磁路不对称,零点偏移、线性度变差,还会因为侧向摩擦加速磨损。垂直度:安装法兰面与运动方向的不垂直度控制在 0.5° 以内,超了会让铁芯在行程两端被”别”住。

支架刚性常被低估。一根 1m 长的悬臂支架挂上 5kg 的测头,在 50Hz 附近很容易激起几十微米的振动——这个量级已经和 LVDT 的重复性同阶了。对策不是换传感器,是把支架做短、做粗,或者加筋。安装基面粗糙度做到 Ra1.6 以上,别指望垫片找平。

固定座这块也有讲究,现场最容易省错地方。固定座和固定夹要用非磁性材料,铝合金或不锈钢 304 都行;钢制夹子贴着线圈骨架,等于给磁路并联了一条旁路,灵敏度当场掉一截。固定座与骨架的贴合面要加工平整,两个固定点尽量拉开距离,让铁芯全程都跑在同一根轴线上。见过拿尼龙扎带把传感器绑在支架上的,头两个月没事,之后读数随温度跑——扎带松了,同轴度也就没了。

还有一个方向问题:测量方向必须与铁芯轴线一致。斜着装,侧向分力会顶在骨架内壁上,经验值控制在 1N 以内比较稳妥,超过之后读数开始不稳,寿命也迅速下降。

五、铁芯连接的三条禁令

铁芯是整支传感器里最脆弱也最容易被”好心办坏事”的零件。

  • 不许夹死。有人图省事,直接把铁芯焊在测杆上、或者用顶丝死死顶住。铁芯一旦承受装配应力,磁导率就变了,零点跟着漂,温度一变漂得更多。正确做法是用非磁性的连接件(比如不锈钢或黄铜的过渡杆),允许铁芯在径向有微小浮动。
  • 不许顶死。行程两端各留 10%~20% 的余量。撞到底的瞬间冲击力会把铁芯顶弯,弯了之后整条曲线都不对,而且看不出来是弯的,只会觉得”精度不如以前”。
  • 不许超量程。105% 用一段时间,线性度从 0.1% 掉到 1% 以上,而且这种劣化是不可逆的——骨架内壁被磨出痕迹,磁路永久不对称。

另外两条常识:铁芯不能取出来单独通电(磁路断开,输出饱和,调理器可能报错);也不能剪短(改变了磁路长度,出厂标定全部作废)。铁芯丢了基本等于整支报废,备件里建议带一根。

六、屏蔽与接地:单端接地怎么做

LVDT 的信号是毫伏级,天生怕干扰。屏蔽层的接法只有一条规矩:控制器端单点接地,传感器端悬空。这个”控制器端”在很多现场就是控制卡(采集卡)的地,接在那里才算数。

两端都接会形成地环路。现场常见的情形是:变频器一启动读数就漂,把屏蔽层在传感器端那一头剪掉,问题当场消失。原因不复杂——两个接地点之间存在电位差,屏蔽层里流过环流,反而把干扰耦合进了信号线。

走线同样要守规矩:信号线与动力线分槽,平行敷设超过 1m 就足以让读数抖起来;躲不开时垂直交叉,交叉处耦合最小。长距离传输优先选 4-20mA 而不是 0-10V,电流环对地电位差不敏感,这一点在跨柜、跨车间的场合差距很明显。

七、六类典型现场误用与判定方法

前面几节讲的是”应该怎么做”,这一节讲”实际怎么坏的”。按现场出现频率从高到低排:

  • ① 直接接 PLC 模拟量输入。症状:读数乱跳、无规律。判据:拿示波器看输入端子,能看到 kHz 级载波。处置:加调理器,不要试图用软件滤波硬压。
  • ② 铁芯被刚性夹死。症状:装上去零点就不对,调零之后过几天又漂。判据:拆下铁芯单测,零点正常;装回去就漂。处置:换浮动连接件。
  • ③ 超量程使用。症状:行程两端读数”压扁”,线性度明显变差。判据:中间段准、两端不准。处置:换更大量程,或限制机械行程。
  • ④ 开关电源纹波没处理。症状:读数在 ±0.02mm 内高频抖动,跟设备启停同步。判据:量激磁电源纹波,超过 200mV 就该处理。处置:加 LC 滤波,调理器单独供电。
  • ⑤ 屏蔽层两端接地。症状:变频器一开就漂,关了就好。判据:断开一端立刻改善。处置:控制器端单点接地。
  • ⑥ 只做零点单点标定。症状:”零点准了但满量程差 0.3mm”。原因是只调了零点电位器,没做满量程。处置:两点标定——先用标准量块或千分表把零点与满度都校一遍,再回零点复验。

这六条里,前三条属于选型与结构设计问题,装完才发现;后三条属于电气与调试问题,装完当场就能测出来。所以顺序上,机械安装验收应该在通电调试之前完成,别把两类问题搅在一起查。

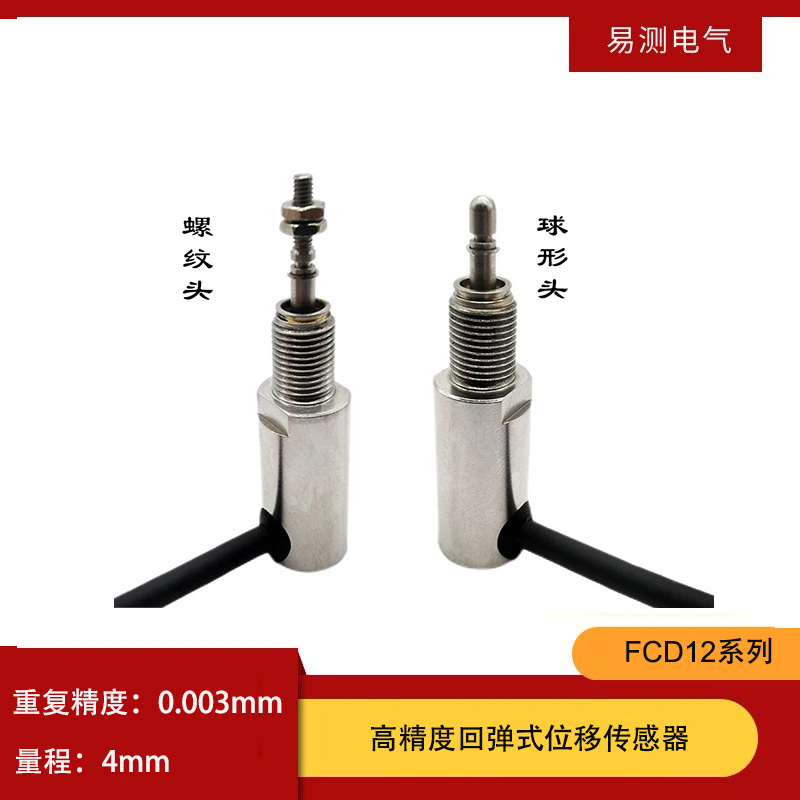

八、LVDT、磁致伸缩、回弹式:一张表选明白

站内三篇相邻题材(LVDT 和磁致伸缩的区别、LVDT 怎么选、LVDT 构造与故障处理)讲得更细,这里只给一张能当场拍板的对照表。

维度 LVDT(铁芯式) 磁致伸缩 回弹式(接触)
典型量程 2~500mm 50mm~20m 4~50mm
精度水平 最高,±0.05%FS 起 0.01mm 级分辨率 重复性 0.003~0.01mm
频响 高,受激磁频率限制 中 低,受弹簧与接触限制
耐温 线圈可到 120℃ 以上 电子仓受限,多在 70~85℃ 一般 60~80℃
抗污染 弱,铁芯与骨架怕粉尘 强,非接触无磨损 弱,测杆接触面怕铁屑
典型场景 检具、试验机、伺服阀芯 液压缸、闸门、料位 尺寸分选、平面度检测

一句话概括:要精度和频响、行程不大、环境干净,选 LVDT;行程大、要绝对位置、环境脏,选磁致伸缩;只是量个小行程、要便宜好装,回弹式最省事。检具行业的实际用法可以看这篇:检具测量用哪种位移传感器。

九、伺服阀与液压伺服:内置式 LVDT 怎么用

液压伺服阀是 LVDT 最经典的用法之一,也是很多人第一次见到”内置式”这个词的地方。阀芯行程通常只有 1~5mm,但要求高分辨率、高重复性、还要跟得上几十到几百赫兹的指令变化——这个量程段,磁致伸缩做不了(太短),电位器又太慢太容易磨,LVDT 正好。

结构上,线圈直接绕在阀体内部,铁芯与阀芯刚性连着,阀芯动多少铁芯就动多少。所以安装这件事在伺服阀里是”制造”问题而不是”装配”问题:铁芯与阀芯的同轴度、铁芯不能受附加轴向力、线圈要能扛住 60℃ 上下的油温。这三点任何一条出问题,表现都是”零位漂”和”响应变慢”,而不是彻底坏掉。

维修现场判断伺服阀 LVDT 好坏,有个快办法:断电后手动推阀芯,看调理器输出的对称性。往正负两个方向推同样的行程,输出幅值应当基本对称,偏差超过 5% 就要怀疑铁芯偏了或者线圈局部短路。这一条比拆阀测量快得多。

外置的液压伺服系统(比如试验机的伺服作动器)也常用 LVDT,装在缸外、通过连杆跟活塞连接。这时候安装要求回到本文第四、五节:同轴度、余量、别夹死。区别只是行程长一点,量程选 50~200mm 的分体式。

常见问题

LVDT 内部由哪几部分组成?

三部分:中间是初级线圈,也叫激磁线圈,用来接收外部交流电源激励;两侧各一个次级线圈(感应线圈),对称分布在初级两边、反向串联,负责感应并输出电压;还有一个可移动铁芯,在磁路中移动以改变耦合磁通。没有触点、没有电刷。

为什么 LVDT 对供电稳定性要求这么高?

因为输出是按激磁电压的比例给出的,激磁一波动,输出同比例跟着变。2.5kHz 的激磁电源纹波超过 200mV,读数就会出现肉眼可见的抖动。要用稳压电源或加装滤波,把波动控制在厂家允许的范围内。

LVDT 位移传感器怎么安装?

四步:先做固定座,用非磁性材料、贴合面加工平整;再把传感器本体固定,保证铁芯轴线与运动方向同轴(偏差 0.1mm 内)、法兰面垂直度 0.5° 内;然后用浮动连接件把铁芯接到运动件上,行程两端各留 10%~20% 余量,不许夹死、不许顶死;最后接线,信号线与动力线分槽,屏蔽层在控制卡侧单点接地。

LVDT 变送器是干什么用的?

就是把 LVDT 输出的载波调制信号变成 PLC 能读的直流量。它同时负责给传感器提供稳定激磁、解调、放大,输出 0-10V、±10V 或 4-20mA;总线型变送器直接输出 SSI、CANopen 或 Modbus。没有它,LVDT 不能直接进 PLC 的模拟量输入。

LVDT 的屏蔽层该在哪一端接地?

在控制器端单点接地,传感器端悬空。这样能形成完整的屏蔽效果,把共模干扰导走。两端都接地会形成地环路,变频器一启动读数就漂——这是现场最常见的接地错误。

环境温度变化会让 LVDT 读数漂移吗?

会。线圈与骨架材料热胀冷缩,磁路几何尺寸变了,零点就漂。高温或温差大的工况,选带温度补偿的型号,或者用分体式把电子仓挪到温度稳定的位置,必要时加隔热、水冷。

LVDT 的寿命为什么比接触式长?

因为铁芯不与线圈接触,没有摩擦面、没有磨损件,机械寿命取决于铁芯导向件的磨损而不是电气元件。非接触设计也让分辨率可以做到微米级——分辨率不是被机械间隙卡住的。

LVDT 能不能直接接 PLC 的模拟量输入?

不能。它输出的是 kHz 级载波调制信号,不是直流量,PLC 采到的是载波的瞬时值,读数必然乱跳。中间必须加信号调理器,解调并放大成 0-10V 或 4-20mA 再进 PLC。接线细节见LVDT 接线图与五种接线方式。

铁芯能不能取出来、能不能剪短?

都不能。取出铁芯后磁路断开,输出饱和;剪短会改变磁路长度,出厂标定全部作废。铁芯是配对的,丢了基本等于整支传感器报废,备件里建议带一根。

LVDT 和磁致伸缩到底怎么选?

看三个条件:行程超过 500mm、环境有粉尘油污、需要绝对位置断电不丢——满足任一条就选磁致伸缩。行程小、要微米级精度、要高频响、环境相对干净,LVDT 更合适。原理层面的对比可以看LVDT 是怎样工作的。
