LVDT传感器独立调试模块与直接引线的优缺点分析

作者:易测电气技术团队 阅读约 3 分钟 时间:2026-09-05更新于 2026-11-07

LVDT(线性可变差动变压器)传感器在精密位移测量中应用广泛,电气连接方式选连接器还是引线,对传感器的性能与可靠性都有影响。两种方式各有适用范围,判断依据是现场的温度、压力、介质与振动条件,以及是否需要频繁拆装。

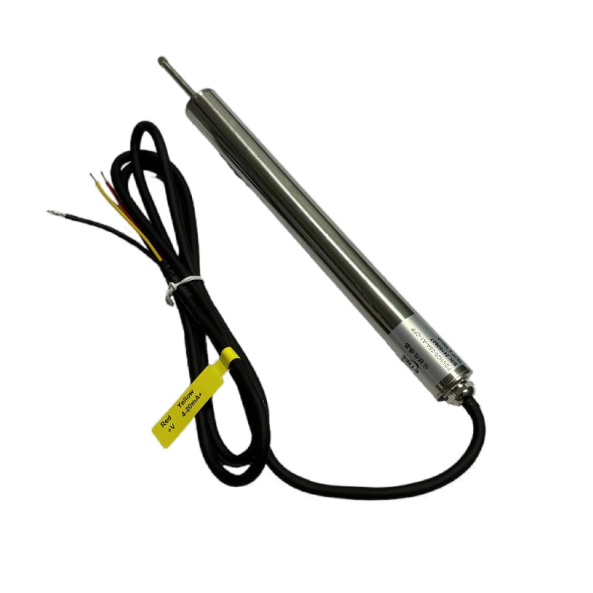

LVDT 传感器接线与输出

引线方式的优缺点

引线是 LVDT 上最常见的连接方式,主要优点是成本低、安装简单。引线可以直接连到信号调理电子设备上,适合工作台测试。在高温(超过 400°F)与高压(例如液压缸内)环境中,引线的工作范围更广,往往成为首选。

引线也有需要注意的地方。如果在安装过程中处理不当,导线可能断裂,导致信号丢失。引线过长时显得笨重,安装不方便;同时它对噪声的敏感性可能影响信号准确性,进而降低输出精度。

连接器方式的优缺点

使用连接器后,传感器的安装与拆卸都更便捷。重新安装时可以轻松拔下或插上,避免了引线断裂的风险。连接器通常配备屏蔽电缆组件,能够减少电阻并抵御外部干扰,适合在严苛环境下运行。

代价是体积较大,在空间有限或要求小封装尺寸的 LVDT 上可能装不下。另一个需要考虑的点是维修:如果电缆组件的导线断裂,需要更换整个电缆组件,而不是简单修复其中的一根线。

不同环境下的选择

现场条件 建议方式 原因
高温(超过 400°F) 引线 连接器材质与密封件难以长期耐受
高压且处于导电液体(如水,20000psi 以上) 连接器 需要可靠的密封与绝缘
高压但处于非导电液体(如液压油) 引线 介质不导电,密封要求相对低
灰尘与湿度较大 玻璃密封连接器 防护效果更好,可抵御灰尘与湿气
持续冲击与振动 引线或螺口式连接器 抗振与防松更重要

选择时按顺序确认

  • 环境:温度、压力、介质是否导电、粉尘与湿度;
  • 拆装频次:需要经常拆装的场合优先考虑连接器;
  • 空间:小封装或紧凑结构上连接器可能装不下;
  • 维护方式:确认备件是更换整个电缆组件还是可以单换导线。

引线与连接器没有绝对优劣,把环境条件与维护方式摆在前面,选择依据就很清楚。多测点或远距离布线的项目,通常还会配合独立的信号调节模块使用。易测电气可提供支持单端与双极性接法的 LVDT 信号调节模块,可对照接线说明选型。

常见问题

高温环境该选引线还是连接器?

选引线。温度超过 400°F 时,连接器的材质与密封件难以长期耐受,引线的工作范围更宽。

装在液压缸内该用哪种连接方式?

看介质是否导电:高压且处于导电液体(例如水,20000psi 以上)时用连接器,因为它需要可靠的密封与绝缘;如果介质是液压油这类非导电液体,密封要求相对低,引线也可以用。

需要经常拆装的场合怎么选?

优先连接器。重新安装时直接拔下或插上,避免了引线在反复拆装中折断的风险。

连接器的电缆断了能单换一根线吗?

不能。如果电缆组件的导线断裂,需要更换整个电缆组件,而不是修复其中一根线 —— 备件规划时要把这条算进去。

灰尘和湿度都大的场合怎么办?

用玻璃密封连接器,它的防护效果更好,能更好地抵御灰尘与湿气。

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
