角度位移传感器的原理与应用:提升工业与机器人技术的关键

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-08-31更新于 2026-11-12

角度位移传感器用于测量物体在空间中的角度变化,把角度转换成电信号后交给控制系统处理。它在工业自动化、机器人技术、交通与航空航天等领域都是基础元件。按实现方式分,常见的有电位计式、光学编码器式与磁式几类,适用精度与工况差别很大。

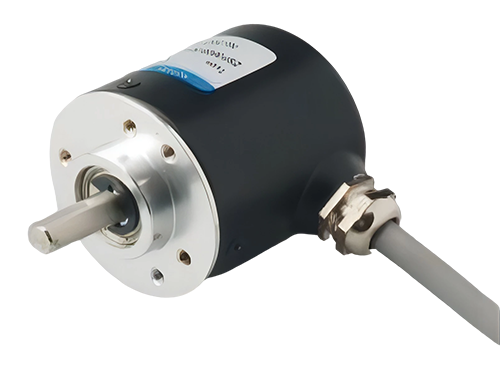

角度位移传感器

测量原理

最基础的是电位计式:转轴带动一个滑动触点,在电阻轨道上移动,输出电压按分压比变化,从而反映角度。这类结构简单、成本低,输出是绝对角度,断电后不需要回零;缺点是有机械磨损,长期使用后接触电阻变化会影响精度。

光学编码器使用光源与光敏元件,通过检测光的遮挡与透过来判断角度。编码器内部有一个带均匀刻度的圆盘,旋转时光敏元件读到变化的信号,最终转换成数字或模拟信号。它的精度与分辨率高,适合精密测量场合,但对环境洁净度与振动比较敏感。磁式方案通过检测磁场方向的变化来测角,没有机械接触,耐油污与粉尘的能力更强,在工程机械与车辆上应用较多。

主要应用

  • 工业自动化:机械臂的运动控制与自动化设备的角度测量,靠精确的角度数据实现稳定的动作与精密的操作;
  • 交通领域:车辆转向系统与防滑控制系统,用于在复杂路况下维持稳定性与安全性;
  • 航空航天:飞行器的姿态控制与导航系统,提供准确的角度信息;
  • 机器人技术:定位与路径规划,帮助机器人实现精确的运动控制。

与智能系统的结合

随着智能制造与物联网技术的推进,角度传感器逐渐与上位系统结合:传感器不仅输出角度值,还通过总线或串行接口上报状态与诊断信息,设备的自适应能力与维护便利性都随之提高。相比只输出一个模拟量,带通信接口的方案在多轴联动与远程运维场合更有优势。

类型与适用场合对照

类型 精度水平 输出形式 适用场合
电位计式 中 模拟电压或电阻 通用机械、成本敏感场合
光学编码器式 高 脉冲、串行或总线 精密测量、机床、机器人关节
磁式 中高 模拟、PWM 或总线 工程机械、车辆、油污粉尘环境
非接触式 高 模拟或数字 长寿命要求、频繁动作场合

选型时确认的四项

  • 测量范围:单圈还是多圈,是否需要绝对角度;
  • 精度与分辨率:按控制要求确定,不必为冗余精度付成本;
  • 环境条件:油污、粉尘、水冲洗、振动与温度范围;
  • 输出接口:模拟量、脉冲还是总线,能否与现有控制系统直接对接。

角度传感器的选择最终落在测量范围、精度、环境与接口这四项上。把这四项与设备实际情况对齐,再在几种原理之间比较,取舍会很清晰。易测电气可提供单圈、多圈与非接触结构的各类角度位移传感器,可结合具体工况协助选型。

测点落在危险区里时,角度选型还多一层本安的约束:量程余量、Ui 与 Ci 的对账、355°±5° 档的死区让位,这几项的核法收在防爆角度传感器怎么选这一篇里。

常见问题

角度位移传感器的工作原理是什么?

常见三类:电位计式靠转轴带动滑动触点在电阻轨道上移动,输出电压按分压比变化来反映角度;光学编码器用光源与光敏元件检测刻度圆盘的光遮挡与透过,精度与分辨率高;磁式通过检测磁场方向的变化来测角,没有机械接触,耐油污与粉尘的能力更强。

角位移传感器内部结构是什么?

以电位计式为例,内部是转轴带动一个滑动触点,在电阻轨道上移动,输出电压按分压比变化;光学编码器式内部有一个带均匀刻度的圆盘,旋转时光敏元件读到变化的信号,再转换成数字或模拟信号输出。

角度位移传感器的作用是什么?

把物体在空间中的角度变化转换成电信号交给控制系统处理。工业自动化里用于机械臂的运动控制与角度测量;交通领域用于车辆转向系统与防滑控制;航空航天用于飞行器姿态控制与导航;机器人技术里用于定位与路径规划。

角度位移传感器应用实例有哪些?

机械臂的运动控制与自动化设备角度测量;车辆转向系统与防滑控制系统;飞行器姿态控制与导航系统;机器人定位与路径规划。与上位系统结合后,还能通过总线或串行接口上报状态与诊断信息,在多轴联动与远程运维场合更有优势。

位移传感器和角度传感器区别是什么?

位移传感器测的是长度方向的位置变化,角度传感器测的是物体在空间中的角度变化。按实现方式,角度传感器常见电位计式、光学编码器式与磁式几类;选型同样看四项:测量范围(单圈还是多圈、是否需要绝对角度)、精度与分辨率、环境条件与输出接口。

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
