磁致伸缩位移传感器是一种高精度的位置检测设备，用于工业自动化与控制系统。它在恶劣环境中仍能稳定工作，原因在于测量过程不依赖机械接触，而且输出的是绝对位置值。
工作原理
传感器主要由测量杆、电子仓和非接触的磁环组成。测量杆内装有由铁磁材料制成的波导线，外部包裹不锈钢管以保护波导线。

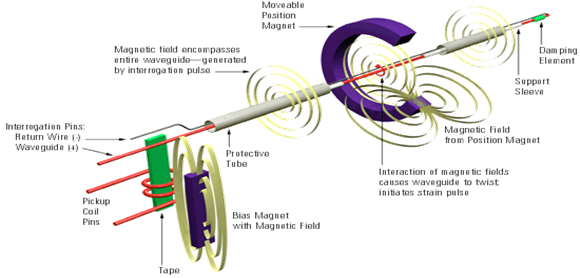

工作时，电子仓内的电路产生一个起始脉冲，该脉冲在波导线中传播，同时产生沿波导线方向前进的旋转磁场。当旋转磁场与磁环的永磁磁场相遇时，产生磁致伸缩效应，波导线发生扭动。这一扭动被电子仓内的感知机构捕捉并转换为电流脉冲。通过计算起始脉冲与返回脉冲之间的时间差，换算出磁环的位置，也就是位移量。
使用特点
- 耐高温高压：采用耐温材料与电子处理技术，可适应较严苛的环境；
- 无接触测量：磁环与传感器之间没有直接接触，避免磨损，延长使用寿命；
- 绝对位移输出：电源中断后数据不会丢失，重新上电不需要归零；
- 信号稳定：输出是真正的绝对值，不存在信号漂移，无需定期重标；
- 多种输出模式：支持 SSI、Profibus-DP、CANbus 等电气接口，适应性强；
- 安装灵活：可提供分体式结构与柔性外管，适应不同的安装条件。
应用注意事项
安装形式的选择要看现场空间：空间紧张时选分体式，把电子仓挪到便于维护的位置；标准式结构更紧凑，适合空间充足、直接安装的场合。确定形式之后还要核对传感器尺寸，特别是零区与死区的长度。

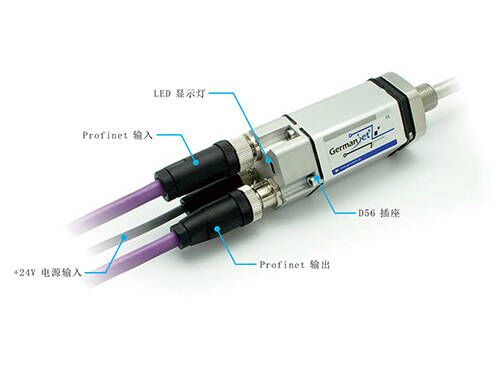

电气连接方面，要保证电源稳定、低波动：电源幅度过低可能导致传感器无法启动，过高则可能损坏器件。接头优先选用厂家提供的标准连接件；电缆尽量使用厂家指定的专用电缆，若使用其它电缆需确认其低电容特性。高温、高压或有冲洗的现场，应加装防水罩、隔热板等保护装置。
检修阶段的交叉作业要做好隔离：焊接、吊装、拆装管路时，避免机械损伤传感器本体或电缆。传感器应与强磁场、电磁噪声源保持距离，信号线与动力线分开敷设。
选型与安装要点对照
| 环节 | 要点 | 不做会怎样 |
|---|---|---|
| 安装形式 | 按空间选分体式或标准式 | 电子仓无处安放或电缆被迫折弯 |
| 尺寸确认 | 核对行程与零区、死区长度 | 磁环进入非工作区，读数异常 |
| 供电 | 稳定、低波动的直流电源 | 无法启动或器件损坏 |
| 接头与电缆 | 用厂家标准接头与指定电缆 | 接触电阻变化、信号失真 |
| 环境保护 | 加装防水罩、隔热板 | 电子仓进水或超温 |
| 交叉作业 | 检修时隔离传感器与电缆 | 机械损伤，无法恢复 |
故障判断的基本顺序
出现读数异常时，先看线路：时钟脉冲线断开时位置值保持不变；数据线断开时位置值可能显示为 33554431 或负值；电源线异常时数值会跳变。这三类现象的区别明显，据此可以判断断的是哪一根线。线路确认无误后，再排查磁环松动、电子仓进水与强电干扰。具体的故障分类与改进措施，可参考磁致伸缩直线位移传感器常见故障分析与改进措施。
把安装形式、尺寸与供电三件事定准，磁致伸缩位移传感器的长期稳定性基本就有保障。易测电气可提供标准式、分体式与柔性外管等不同结构，可结合现场空间协助选型。
