标准换版、合规要求与行业选型习惯的变化

NPN、PNP传感器如何互相转换,并接入至PLC?

作者:易测电气技术团队 阅读约 6 分钟 时间:2026-09-08更新于 2026-10-03

现场用得最多的接近开关与光电开关,大多采用三线制,按输出管型又分 NPN 与 PNP 两种。这两种接法怎么接入西门子 S7-200 SMART 这类 PLC,能不能同时接到同一台 PLC 上,是调试时经常被问到的两个问题。把原理讲清楚,接线就不会再靠试。

三线制传感器与 NO、NC 的含义

三线制指的是传感器引出三根线:电源正极(棕)、电源负极(蓝)和信号输出(黑)。选型资料上常见的 NO 与 NC,是常开(Normally Open)与常闭(Normally Closed)的缩写,描述的是传感器在没有检测到目标物时输出端的通断状态,与化学式 NO(一氧化氮)没有任何关系。把这两个缩写认成气体传感器,是选型时最容易犯的错。

三线制传感器导线定义

NO 与 NC 输出状态示意

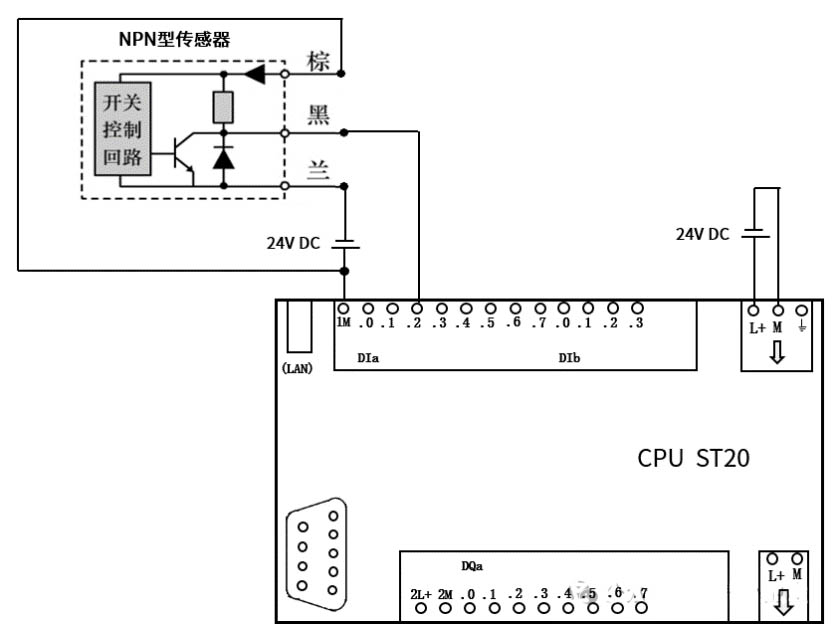

NPN 传感器接入 PLC

NPN 型传感器输出的是低电平信号,也就是常说的「拉低」输出。接入 PLC 输入点后,PLC 输入端的公共端 1M 需要接高电平,也就是与 24V+ 连接,这样信号回路才能形成。这种接法叫源型接法,也叫共阳极接法。

NPN传感器接入PLC接线示意

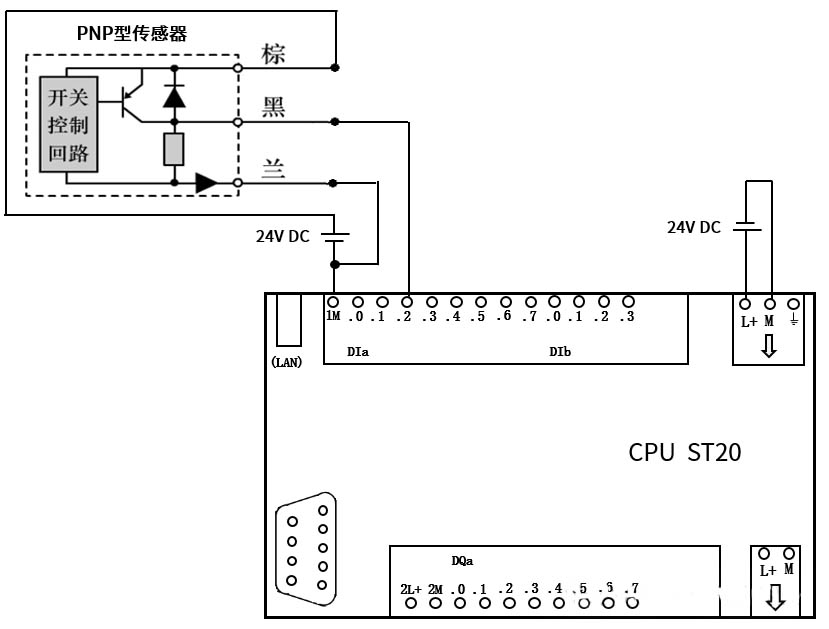

PNP 传感器接入 PLC

PNP 型传感器输出的是高电平信号,输出端向负载「送出」正电压。接入 PLC 输入点后,PLC 输入端的公共端 1M 需要接低电平,也就是与 24V− 连接。这种接法叫漏型接法,也叫共阴极接法。

PNP传感器接入PLC接线示意

NPN 与 PNP 互转后接入 PLC

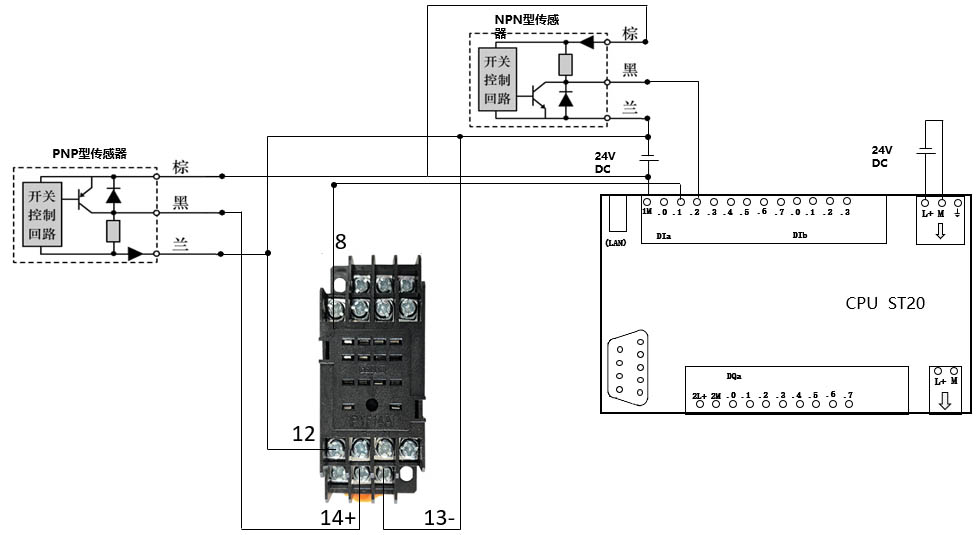

情形一:PLC 输入端已按源型接线(对应 NPN),此时 PNP 传感器如何接入?通过中间继电器转接即可。PNP 传感器棕色线接 24V+,蓝色线接 24V−;由于 PNP 输出高电平,黑色线接中间继电器线圈的 14 端作为正极,13 端接 24V− 作为负极;12 和 8 分别是继电器的常开触点,8 接 PLC 输入端 I0.1,12 接电源负极。

NPN转PNP输入PLC接线图

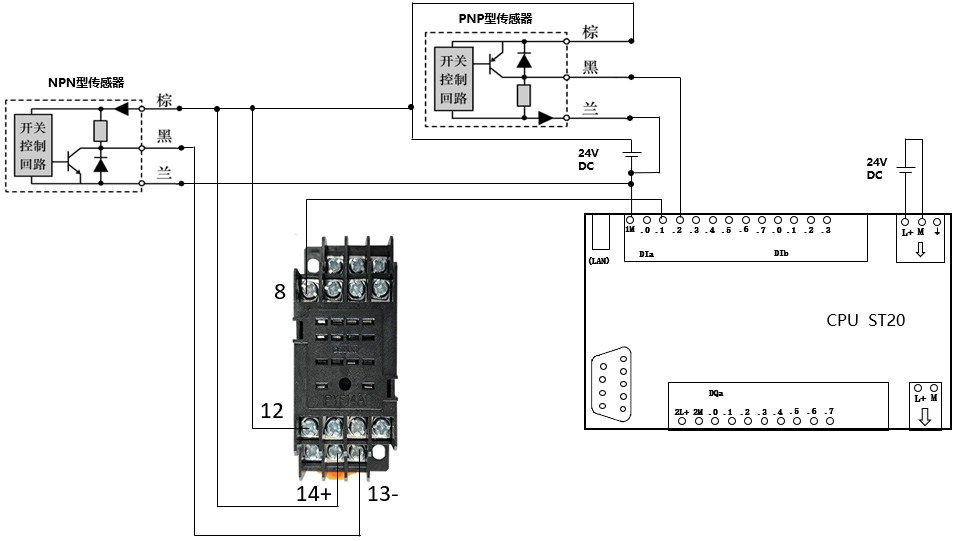

情形二:PLC 输入端已按漏型接线(对应 PNP),此时 NPN 传感器如何接入?同样用中间继电器转接。NPN 传感器棕色线接 24V+,蓝色线接 24V−;由于 NPN 输出低电平,黑色线接继电器线圈的 13 端作为负极,14 端接 24V+ 作为正极;12 和 8 为常开触点,8 接 PLC 输入端 I0.1,12 接电源正极。

PNP转NPN输入PLC接线图

接法速查表

传感器类型 输出电平 PLC 公共端 1M 接法 接法名称 直连前提
NPN(常开/常闭) 低电平 接 24V+ 源型接法 / 共阳极 PLC 输入组支持源型
PNP(常开/常闭) 高电平 接 24V− 漏型接法 / 共阴极 PLC 输入组支持漏型
NPN 接漏型 PLC 低电平 接 24V− 需中间继电器转接 继电器线圈 13 接 24V−、14 接 24V+
PNP 接源型 PLC 高电平 接 24V+ 需中间继电器转接 继电器线圈 14 接 24V+、13 接 24V−

现场常见现象与排查

  • 输入点常亮不灭:多为 NPN 与 PNP 混接在同一输入组。同一输入组的公共端只能取一种电平,混接必然有一类读不到。
  • 输入点始终不亮:先量公共端 1M 的电位是否与传感器类型匹配,再量传感器黑线对 24V− 的电压。
  • 信号时有时无:检查中间继电器线圈的极性与触点容量,线圈极性接反时吸合不可靠。
  • 需要两类传感器同时用:把 NPN 与 PNP 分到不同的输入组,各自取对应的公共端电位;只有一组公共端的 PLC 则按上表用继电器转接。
  • 接线前务必断电,并在通电后逐个点位实测,不要凭接线图一次性投运。

NPN 与 PNP 本身没有优劣,只是输出管型不同,选型时以既有 PLC 的输入形式为准。改造成本最低的办法,是把同类传感器集中到同一输入组,不同类之间用中间继电器隔离。

常见问题

NPN 和 PNP 传感器接入 PLC 有什么区别?

NPN 型传感器输出的是低电平信号,也就是常说的「拉低」输出,接入 PLC 输入点后,PLC 输入端的公共端 1M 需要接高电平、即与 24V+ 连接,这种接法叫源型接法,也叫共阳极接法;PNP 型输出的是高电平信号,输出端向负载「送出」正电压,公共端 1M 需要接低电平,也就是与 24V− 连接,这种接法叫漏型接法,也叫共阴极接法。

PNP 传感器怎么接到源型接线的 PLC?

通过中间继电器转接。PNP 传感器棕色线接 24V+,蓝色线接 24V−;由于 PNP 输出高电平,黑色线接中间继电器线圈的 14 端作为正极,13 端接 24V− 作为负极;12 和 8 分别是继电器的常开触点,8 接 PLC 输入端 I0.1,12 接电源负极。

NPN 传感器怎么接到漏型接线的 PLC?

同样用中间继电器转接。NPN 传感器棕色线接 24V+,蓝色线接 24V−;由于 NPN 输出低电平,黑色线接继电器线圈的 13 端作为负极,14 端接 24V+ 作为正极;12 和 8 为常开触点,8 接 PLC 输入端 I0.1,12 接电源正极。

PLC 输入点常亮不灭是什么原因?

多为 NPN 与 PNP 混接在同一输入组。同一输入组的公共端只能取一种电平,混接必然有一类读不到。需要两类传感器同时用的场合,把 NPN 与 PNP 分到不同的输入组,各自取对应的公共端电位;只有一组公共端的 PLC,则用中间继电器转接。

三线制传感器的 NO 和 NC 是什么?

NO 与 NC 是常开(Normally Open)与常闭(Normally Closed)的缩写,描述的是传感器在没有检测到目标物时输出端的通断状态,与化学式 NO(一氧化氮)没有任何关系。三线制指的是传感器引出三根线:电源正极(棕)、电源负极(蓝)和信号输出(黑)。
