CAN总线 | 为什么CAN总线终端电阻如此重要?

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-09-11更新于 2026-10-03

CAN 总线终端电阻指的是加在总线末端的那个电阻。它体积小,却直接决定总线能不能高速可靠地通信。理解它为什么必要,可以从放电速度和阻抗匹配两个角度切入。

CAN 总线终端电阻

终端电阻的两个作用

  • 提高抗干扰能力:终端电阻能加速总线的放电过程,使总线迅速回到隐性状态,从而增强系统的抗干扰性能;
  • 提升信号质量:通过消除阻抗不连续与不匹配问题,终端电阻有助于提升整条总线的信号质量。

放电速度的对比

为了说明终端电阻对放电速度的影响,可以用一个模拟实验来观察。在 CANH 与 CANL 之间加入 220pF 电容,模拟位速率为 500kbit/s 的通信环境。结果是显性状态恢复到隐性状态的时间长达 1.44μs——在通信速率较高或寄生电容较大的情况下,这个时间会明显影响通信质量。

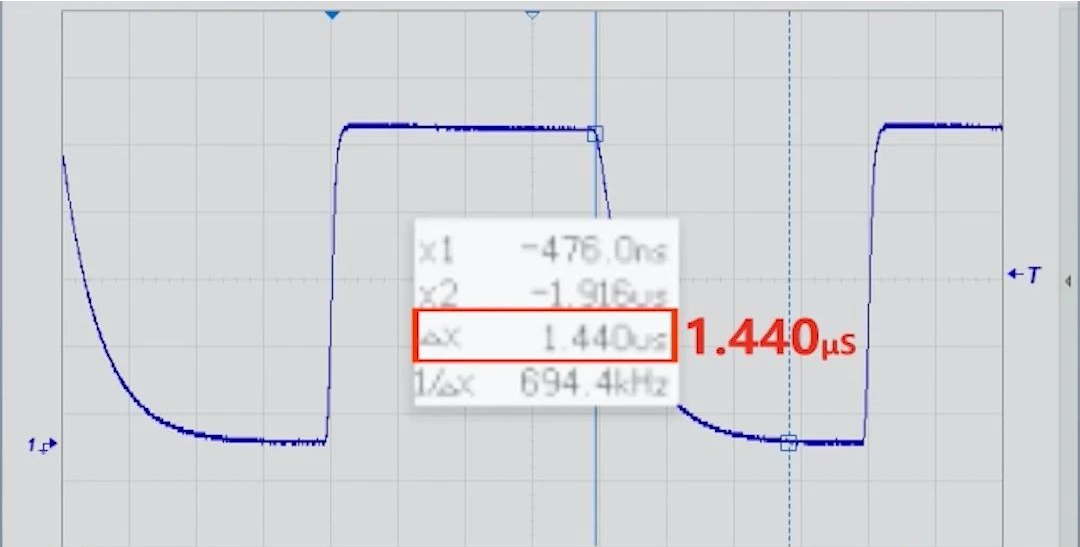

未加负载电阻时的放电波形,实测恢复时间 1.440μs

在 CANH 与 CANL 之间增加一个 60Ω 的负载电阻后,显性恢复到隐性的时间缩短到 128ns,与显性建立时间相匹配,通信效率显著提高。

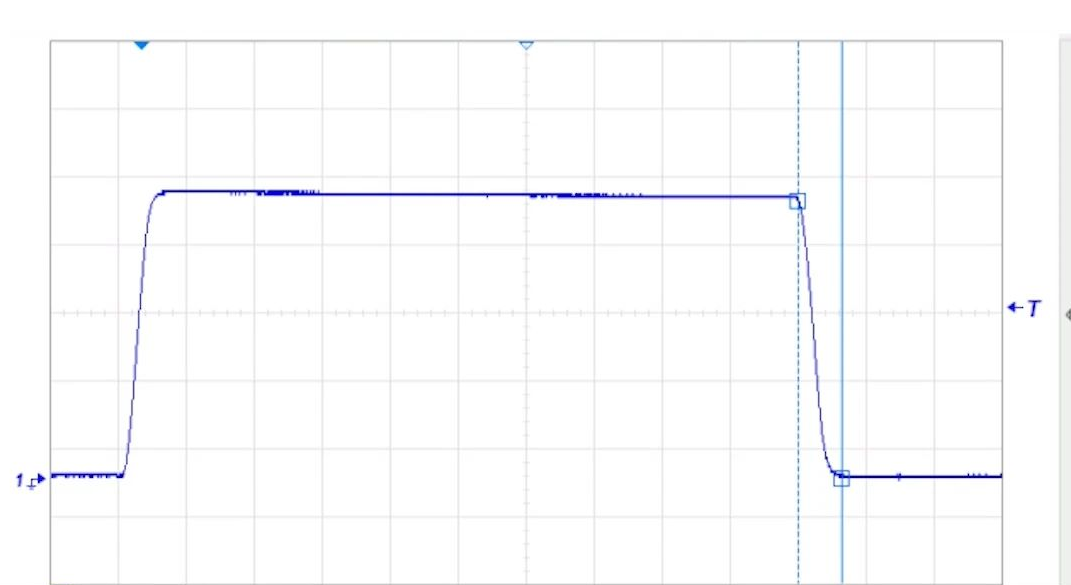

增加负载电阻后总线迅速回到隐性状态

振铃是怎么产生的

在总线线缆末端,阻抗的急剧变化会让信号边沿的能量发生反射,在总线上形成振铃。振铃幅度过大时,接收端就可能把反射波形误判为显性位,通信随之出错。在电缆末端接入一个与线缆特征阻抗相匹配的终端电阻,可以吸收这部分能量,避免振铃产生。

另一组模拟实验以 1Mbit/s 的位速率、约 10 米双绞线连接收发器,并在收发器端接入 120Ω 终端电阻以保证隐性转换时间。结果显示:末端不加负载时,信号上升沿出现明显振铃;在双绞线末端增加一只 120Ω 电阻后,末端信号波形明显改善,振铃消失。

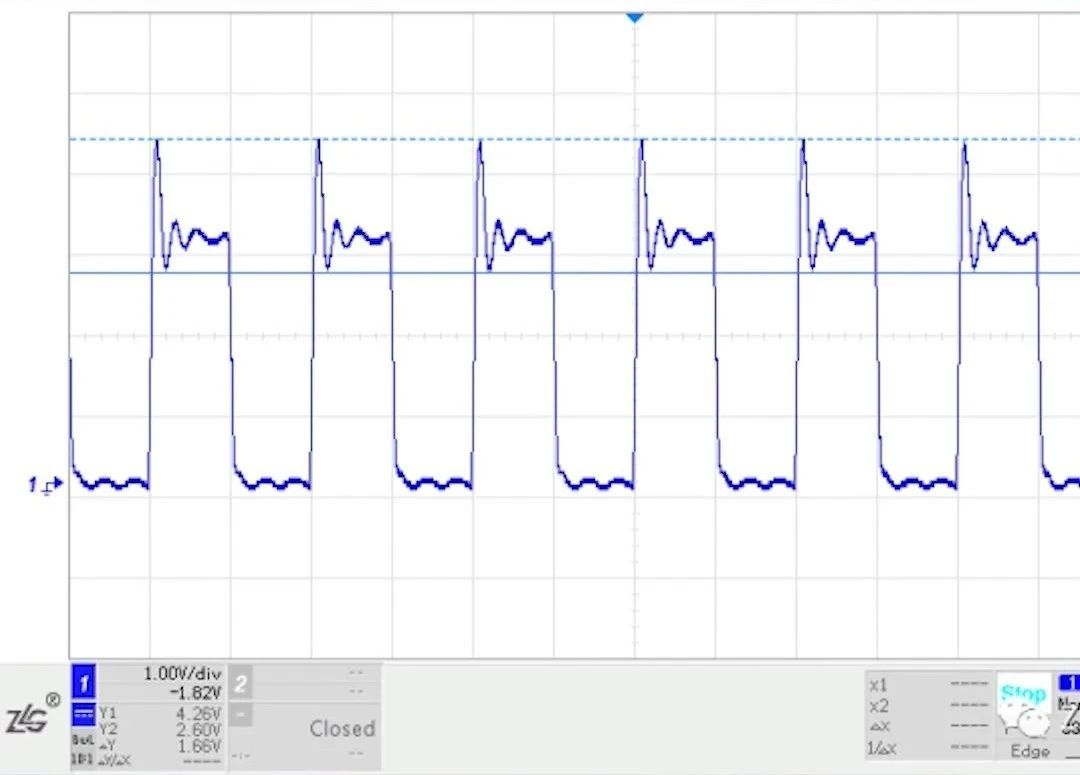

未加终端电阻时信号上升沿出现明显振铃

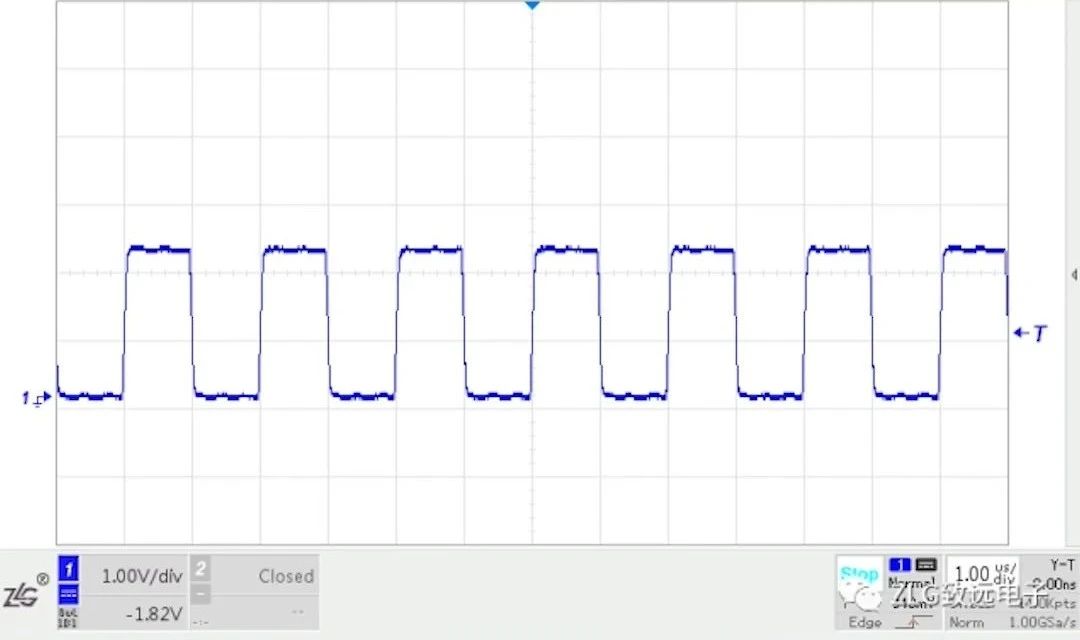

末端加 120Ω 终端电阻后波形干净无振铃

为什么是两端各接一个

在直线型拓扑结构中,线缆两端既是发送端也是接收端,信号会向两个方向传播并各自在端头发生反射。因此两端各需要一个终端电阻,把两个端点都匹配掉。只接一端的做法,另一端仍会产生反射,抗干扰能力的改善也只是一半。

实验条件与结果速查

实验条件 配置 结果
500kbit/s,CANH 与 CANL 间加 220pF 无负载电阻 显性恢复到隐性需 1.44μs
500kbit/s,同上加 220pF 加 60Ω 负载电阻 恢复时间缩短至 128ns
1Mbit/s,约 10m 双绞线 末端不加负载 上升沿出现振铃
1Mbit/s,约 10m 双绞线 末端加 120Ω 终端电阻 振铃消失,波形改善

现场检查建议

  • 确认总线两端各有一只终端电阻,中间节点不应再加;
  • 断电后用万用表测 CANH 与 CANL 之间的电阻,正常应在 60Ω 附近;
  • 检查终端电阻是否接在物理末端,接在中间节点起不到作用;
  • 分支线尽量短,过长分支会引入额外的阻抗不连续。

终端电阻是 CAN 总线能否稳定通信的基础条件之一,选型与布线阶段把它确认下来,比后期在现场排查通信故障要省事得多。

常见问题

CAN 总线终端电阻有什么用?

两个作用:提高抗干扰能力,终端电阻能加速总线的放电过程,使总线迅速回到隐性状态;提升信号质量,通过消除阻抗不连续与不匹配问题,提升整条总线的信号质量。

CAN 总线为什么两端各接一个终端电阻?

在直线型拓扑结构中,线缆两端既是发送端也是接收端,信号会向两个方向传播并各自在端头发生反射。因此两端各需要一个终端电阻,把两个端点都匹配掉。只接一端的做法,另一端仍会产生反射,抗干扰能力的改善也只是一半。

CAN 总线不加终端电阻会怎样?

会在总线上形成振铃。总线线缆末端阻抗的急剧变化会让信号边沿的能量发生反射,振铃幅度过大时,接收端就可能把反射波形误判为显性位,通信随之出错。实验显示:1Mbit/s、约 10 米双绞线末端不加负载时,信号上升沿出现明显振铃;在双绞线末端增加一只 120Ω 电阻后,末端信号波形明显改善,振铃消失。

CAN 总线终端电阻的阻值是多少?

标准阻值为 120Ω。断电后用万用表测 CANH 与 CANL 之间的电阻,正常应在 60Ω 附近(即总线两端各一只 120Ω 并联后的结果)。

CAN 总线终端电阻接在哪里?

必须接在总线两端,中间节点不应再加。要检查终端电阻是否接在物理末端,接在中间节点起不到作用;分支线尽量短,过长分支会引入额外的阻抗不连续。
