磁致伸缩位移传感器安装方法与注意事项：从选型到调试完整指南

安装质量决定测量精度

磁致伸缩位移传感器以其高精度、大量程、非接触测量的优势，在液压缸位置反馈、冶金设备定位、注塑机/压铸机闭环控制等领域广泛应用。但很多现场工程师在实际使用中发现，同一款传感器在不同设备上的表现差异很大——问题的根源往往出在安装环节。

磁致伸缩传感器基于飞行时间法（Time of Flight）实现微米级测量精度，这意味着任何影响波导管弹性波传播的机械因素——安装应力、不对中、振动耦合——都会直接反映在测量结果中。本文从机械安装、电气接线、防干扰、调试校验四个环节，系统讲解正确的安装方法和注意事项。

一、安装前的准备工作

1. 确认传感器型号与安装方式

磁致伸缩位移传感器按结构形式主要分为以下四种，安装前必须先确认到手的是哪种类型：

2. 检查安装空间与环境

安装前需要确认以下条件满足要求：

• 安装空间：确保传感器安装后有足够的操作空间，特别是电气接口端应预留至少100mm的接线和检修空间
• 行程范围：传感器的电气行程应大于实际机械行程，建议预留10%~20%的余量，避免磁环超出有效测量范围导致输出异常
• 环境温度：标准型传感器工作温度一般为-30°C~+75°C。如超过允许范围需采取隔热措施
• 振动与冲击：传感器安装位置应避开强振动源，如无法避免，建议增加减振垫或选用加强型传感器
• 电磁环境：安装位置应远离大功率变频器、电焊机、大电流母线等强电磁干扰源，建议距离不小于200mm

二、四种安装方式的详细步骤

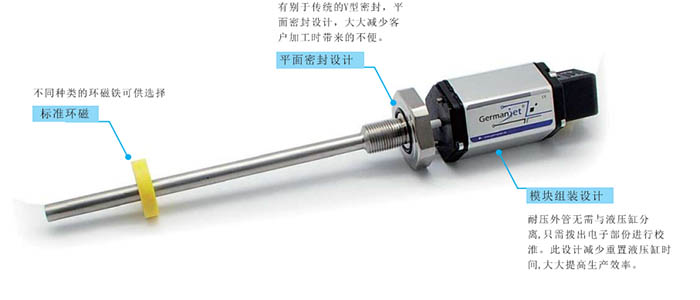

方式一：杆式传感器法兰安装（液压缸内置）

这是最常见也是安装要求最高的方式。传感器波导管直接插入液压缸活塞杆的中心孔内，磁环固定在活塞上，电子仓通过法兰密封在液压缸端盖上。

安装步骤：

• 步骤1：清洁检查。用无尘布擦拭波导管外壁，检查是否有划痕或弯曲变形。波导管表面任何微小缺陷都可能在高压油液环境下发展为泄漏通道
• 步骤2：安装O形密封圈。将配套的O形圈正确安装到法兰密封槽内，涂抹少量液压油润滑，避免干装导致密封圈被切伤
• 步骤3：插入波导管。将波导管从液压缸端盖中心孔缓慢插入，全程保持波导管与中心孔同轴对齐。严禁使用蛮力推入，如遇卡阻应退出检查原因
• 步骤4：拧紧法兰螺栓。按对角线顺序分两次均匀拧紧法兰固定螺栓，推荐使用扭矩扳手按传感器说明书规定的扭矩值锁紧。切勿单边拧紧，否则会导致法兰偏斜和密封失效
• 步骤5：安装磁环。将磁环套入液压缸活塞杆末端，确保磁环与波导管同心，磁环内壁与波导管外壁之间的间隙应均匀一致
• 步骤6：接线与密封。连接传感器电缆，确保电缆密封接头拧紧达到IP67防护等级

关键尺寸要求：

方式二：型材式传感器支架安装

型材式传感器自带铝合金外壳，安装简单，适用于外置位移测量场景。安装时需要配置安装支架或固定夹。

安装步骤：

• 步骤1：确定安装方向。传感器型材外壳的安装面应朝向测量方向，确保磁块在型材导轨内自由滑动
• 步骤2：安装固定支架。使用配套的安装卡箍或T型螺母将传感器型材固定在设备本体或安装基座上。固定点应避开传感器两端死区范围
• 步骤3：安装磁块。将磁块安装到被测移动部件上，确保磁块与传感器型材之间的间隙符合说明书要求（通常1~3mm），且在整个行程范围内间隙保持一致
• 步骤4：调整平行度。用百分表或塞尺检测传感器型材与运动导轨的平行度，偏差须控制在±0.2mm/1000mm以内

方式三：液压缸内置式传感器安装

与杆式传感器法兰安装类似，但液压缸内置式传感器通常已预装不锈钢耐压管，安装时需特别注意高压密封和电气连接。

安装步骤：

• 步骤1：确认耐压等级。核对传感器耐压管的额定工作压力是否满足液压缸的最大工作压力要求，建议按1.5倍安全系数选型
• 步骤2：安装法兰组件。将传感器法兰密封面与液压缸端盖密封面贴合，注意密封面须无划痕、无锈蚀
• 步骤3：紧固螺栓。同样遵循对角线顺序、分两次均匀拧紧的原则
• 步骤4：磁环定位。确认磁环在液压缸活塞上的安装位置，磁环与波导管耐压管外壁之间须保持均匀间隙
• 步骤5：压力测试。安装完毕后进行液压缸耐压测试，检查法兰密封处有无渗漏

方式四：外置式滑块型传感器安装

外置式传感器通过独立磁块与被测物体配合，安装最为灵活，适合注塑机模板位移、压机开合模位置等场景。

安装步骤：

• 步骤1：固定传感器本体。将传感器通过安装耳或支架固定在不移动的设备结构上
• 步骤2：安装磁块支架。将磁块通过支架安装到被测移动部件上，磁块支架应有足够的刚度，避免运行时磁块晃动
• 步骤3：校准磁块位置。调整磁块与传感器之间的气隙，确保全行程范围内间隙一致。对于非接触式磁块，标准气隙一般为1~3mm
• 步骤4：运动测试。慢速驱动被测部件走完全行程，观察输出信号是否平滑连续，无跳变或死区

三、电气接线方法

1. 模拟量输出接线（4-20mA / 0-10V）

模拟量输出是最常见的磁致伸缩传感器信号类型，接线方法如下：

接入PLC时，注意以下几点：

• 使用屏蔽电缆，屏蔽层在PLC端单点接地，传感器端悬空
• 信号线应与动力线分开走线，间距不小于200mm，交叉时以90°正交为宜
• 电缆长度越长，线径应相应增大，建议100m以上使用1.0mm²以上导线

2. 数字量输出接线（Modbus / Profibus / SSI）

数字通信型传感器接线需严格按通信协议要求连接：

• RS485（Modbus RTU）：需连接A（+）、B（-）两根数据线，并在总线两端各并联一个120Ω终端电阻
• SSI（同步串行接口）：需连接时钟+（Clock+）、时钟-（Clock-）、数据+（Data+）、数据-（Data-）四根差分信号线
• 所有数字通信线必须使用双绞屏蔽电缆，屏蔽层在控制器端单点接地

四、六大安装注意事项

1. 严禁波导管承受侧向力

波导管是磁致伸缩传感器的核心精密元件，由特殊磁致伸缩合金制成。安装时任何施加在波导管上的侧向力或弯曲力矩都会造成永久变形，严重影响测量精度甚至导致传感器报废。在液压缸内置安装时，务必通过百分表检测波导管与缸孔的同轴度，确保插入过程自然顺滑。

2. 注意磁环方向

磁环有方向性要求。大多数磁致伸缩传感器的磁环上标有"→"标识或"N/S"极性标记，安装方向错误会导致传感器无法正常检测磁环位置。安装前务必核对说明书中的磁环方向图。

3. 远离强磁场环境

磁致伸缩传感器依赖磁场检测位置信息，外部强磁场会干扰测量信号。安装位置应远离以下设备：

• 大型电磁阀（距离不小于300mm）
• 电焊机及焊接工位（距离不小于500mm）
• 永磁起重器/电磁吸盘
• 大功率变频器及电机（距离不小于200mm）

4. 接地与屏蔽的正确处理

电磁干扰是导致传感器读数跳动的常见原因。正确处理接地和屏蔽：

• 电缆屏蔽层仅在控制器端单点接地，禁止两端同时接地形成地环路
• 传感器外壳应通过安装支架与设备机架良好导通接地
• 如果传感器安装在与设备金属座有绝缘层的支架上，需额外用接地线将传感器外壳接地

5. 避免机械过行程

传感器两端存在死区（通常每端10~50mm，具体参见说明书），磁环进入死区后输出信号不再变化或变为固定值。机械设计时必须确保实际工作行程完全落在传感器有效测量范围内，两端各预留安全余量。

6. 安装后必须进行运行测试

安装完成后切勿直接投入生产运行，必须进行以下测试：

• 全行程测试：慢速驱动被测部件走完全行程，观察信号输出是否平滑、连续，有无跳变、死区或非线性
• 重复性测试：在行程两端和中间位置各做3次往返，记录每次到达同一位置时的输出值，偏差应小于传感器精度指标
• 稳定性测试：在某一位置静止保持5分钟，观察输出值漂移是否在允许范围内

五、常见安装故障及排查方法

总结

磁致伸缩位移传感器的安装质量直接影响测量精度和使用寿命。核心要点可以概括为"三对齐、两远离、一测试"：

• 三对齐：波导管与安装孔同轴对齐、磁环与波导管同心对齐、传感器与运动方向平行对齐
• 两远离：远离强电磁干扰源、远离强振动机械源
• 一测试：安装完成后必须进行全行程运行测试，验证信号输出的平滑性、重复性和稳定性

正确的安装加上规范的调试校验，才能让磁致伸缩位移传感器在实际应用中发挥其应有的高精度性能。如果您对安装有任何疑问，欢迎查阅我们的磁致伸缩位移传感器产品页了解详细参数，或参考常见问题获取更多技术支持。
