LDM-1000 信号调节模块配合LBB型LVDT位移传感器使用

LDM-1000 LVDT/RVDT调节器可以提供将位移和角位移变送器连接至工业位置控制系统的任何需要。 LDM-1000在设计时考虑了最大的传感器/系统兼容性。一系列增益、驱动电压和振荡器频率的组合确保实际上与所有LVDT和 RVDT类型的传感器相兼容。

全国热线
137-2888-0902

LDM-1000 LVDT/RVDT 信号调节模块专为交流差动变压器式（LVDT/RVDT）位移传感器设计，可将 LVDT 原始交流差分信号解调为标准直流工业信号。支持多种激励电压与振荡频率组合，兼容绝大多数 LVDT/RVDT 传感器。内置增益调节功能，可灵活匹配不同量程传感器，广泛用于自动化产线、试验台及计量系统中作为 LVDT 信号变送单元。

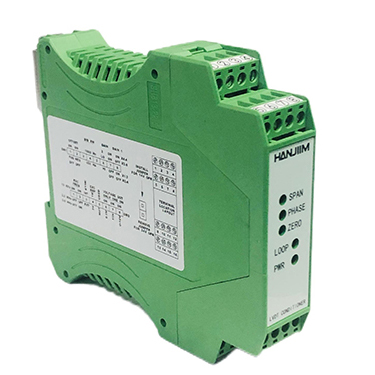

LDM-1000 信号调节模块

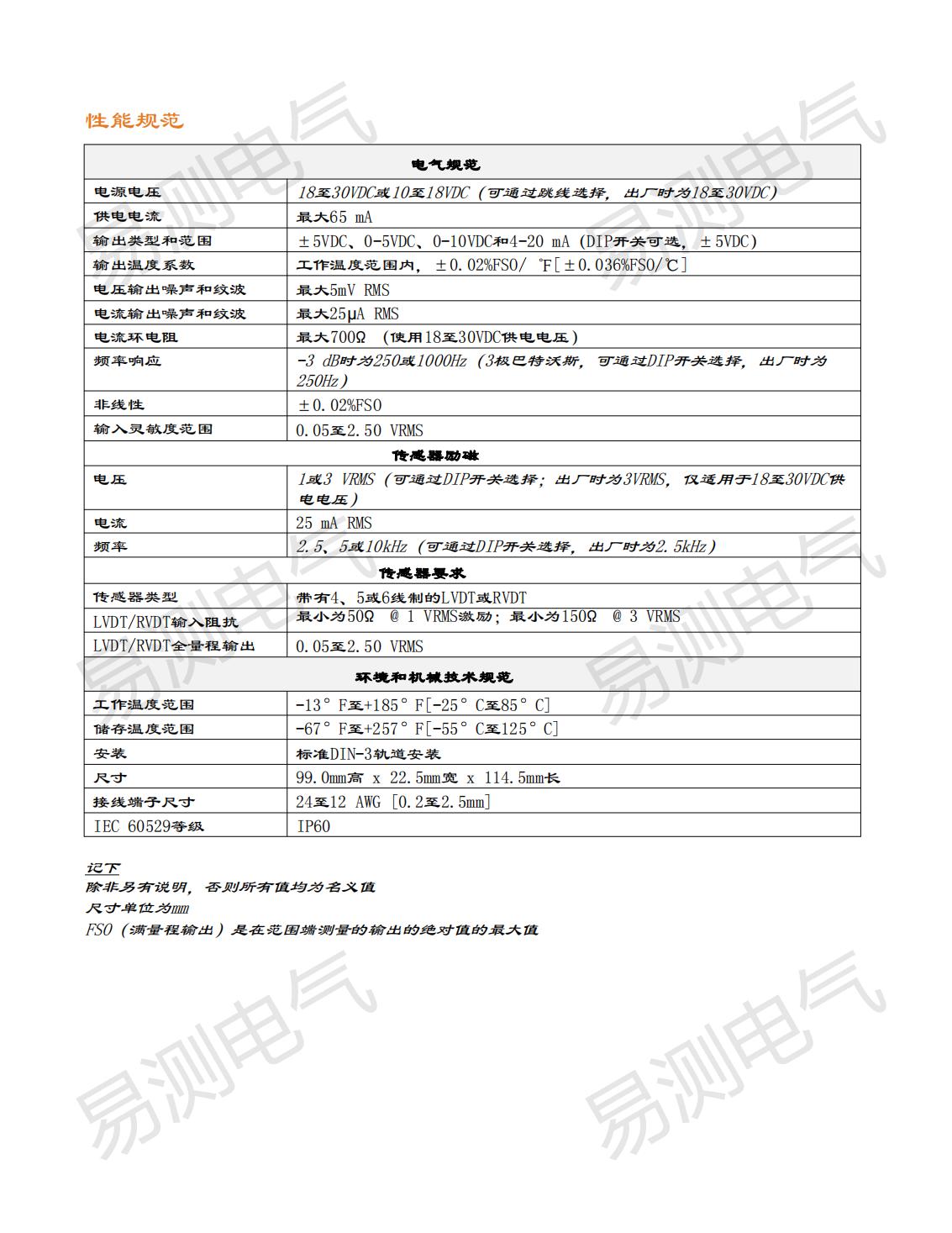

LDM-1000 LVDT/RVDT 信号调节模块技术参数

产品型号	LDM-1000（LVT/RVDT 信号调节 / 变送模块）
品牌	易测电气
适用传感器	交流 LVDT / RVDT（如 ETME LBB、FER8 系列等）
输入信号	LVDT 二次线圈交流差分信号（典型 1–3 Vrms @ 2.5–10 kHz）
激励（初级）输出	可编程 AC 激励电压与频率，适配不同 LVDT 规格
输出信号（可选）	模拟电压：0–5 V DC / 0–10 V DC 模拟电流：4–20 mA（二线或三线制） *具体输出形式依模块订货配置而定
增益调节	支持，可通过面板电位器或 DIP 开关设定，匹配不同传感器量程
供电电压	通常为 15–24 V DC（依具体配置）
工作温度	-10 ℃ ～ +70 ℃（典型工业级）
安装形式	DIN 导轨安装 / 独立盒式（依型号变体）
备注	● LDM-1000 为 LVDT/RVDT 解调变送模块，须与交流 LVDT 配对使用 ● 可通过增益与激励设置兼容多数厂牌 LVDT/RVDT ● 选型时请确认：所需输出信号形式（电压/电流）、供电方式及配套传感器型号

产品特点

广泛兼容性：支持与绝大多数 LVDT/RVDT 传感器配套，含 ETME LBB、FER8 系列。
可调增益与激励：通过增益设定匹配不同量程传感器，提高系统标定灵活性。
标准工业输出：解调后输出 0–5 V / 0–10 V 或 4–20 mA，可直接接入 PLC / 数据采集卡。
便于系统集成：DIN 导轨安装，适合控制柜内集中布置。

典型应用

LBB / FER8 等交流 LVDT 信号解调
试验台及检测设备信号调理
自动化产线位移反馈系统
计量室配套检具变送单元
