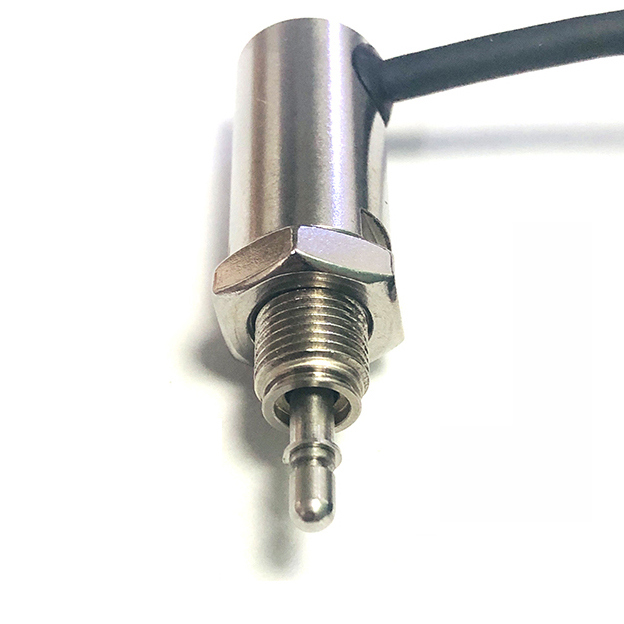

FCD12 系列微型回弹式位移传感器产品介绍（量程 4mm）

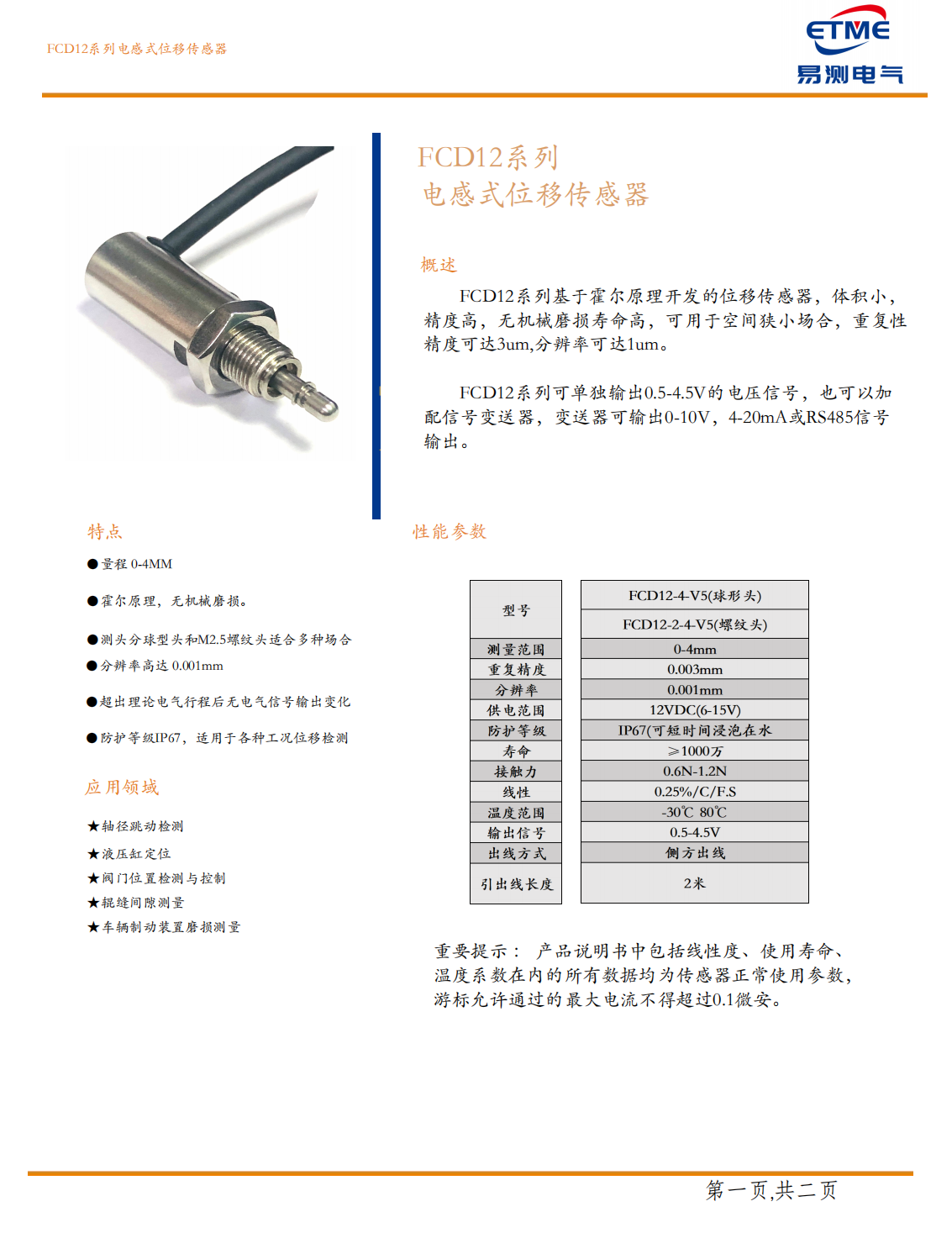

FCD12 基于霍尔原理，体积小、精度高、无机械磨损，寿命长，可以装在空间狭小的位置。重复性精度可达 3μm，分辨率可达 1μm。这一页对应 4mm 量程版本，本体单独输出 0.5-4.5V 的电压信号，加配信号变送器之后可以取得 0-10V、4-20mA 或 RS485 输出。
测头分球型头和 M2.5 螺纹头两种，适合不同被测量面。防护等级 IP67，可以短时间浸泡在水里，切削液和冷却水飞溅的机加工现场也能用。接触力控制在 0.6N 至 1.2N 之间，压在被测件上不会造成变形。机身直径 12mm，侧出线型总长 42.7mm，检具和小型夹具里都容易布置。
产品特点
- 量程 0-4MM，霍尔原理，无机械磨损
- 测头分球型头与 M2.5 螺纹头，适合多种场合
- 分辨率高达 0.001mm
- 超出理论电气行程后无电气信号输出变化
- 防护等级 IP67，适用于各种工况位移检测
典型应用
- 轴径跳动检测
- 液压缸定位
- 阀门位置检测与控制
- 辊缝间隙测量
- 车辆制动装置磨损测量
常见问题
4mm 量程对应哪些测点？
位移量很小的精密测点：轴径跳动检测、辊缝间隙测量、阀门位置检测与控制、车辆制动装置磨损测量、液压缸定位都用得上。这一页对应 4mm 量程版本；如果实际行程经常超过 4mm，可以看同系列 10mm 量程版本，避免长期顶在行程端。
霍尔原理相比电位器式的优势在哪？
没有机械磨损，寿命长。重复性精度可达 3μm，分辨率可达 1μm，可以装在空间狭小的位置。测头压在被测件上往复动作，不会像碳膜电位器那样越用越飘。
本体输出 0.5-4.5V，怎么接进 PLC？
本体单独输出 0.5-4.5V 电压信号，加配信号变送器之后可以取得 0-10V、4-20mA 或 RS485 输出。直接用本体信号接 PLC 时，确认模拟量通道量程与公共端接法；传得远或者有干扰的现场，建议配变送器转成电流再走线。
接触力会不会把工件压变形？
接触力控制在 0.6N 至 1.2N 之间，压在被测件上不会造成变形，薄壁件、细小零件也能测。如果工件更软或者更薄，把工件材质和允许接触力提出来，让厂家在选型阶段确认。

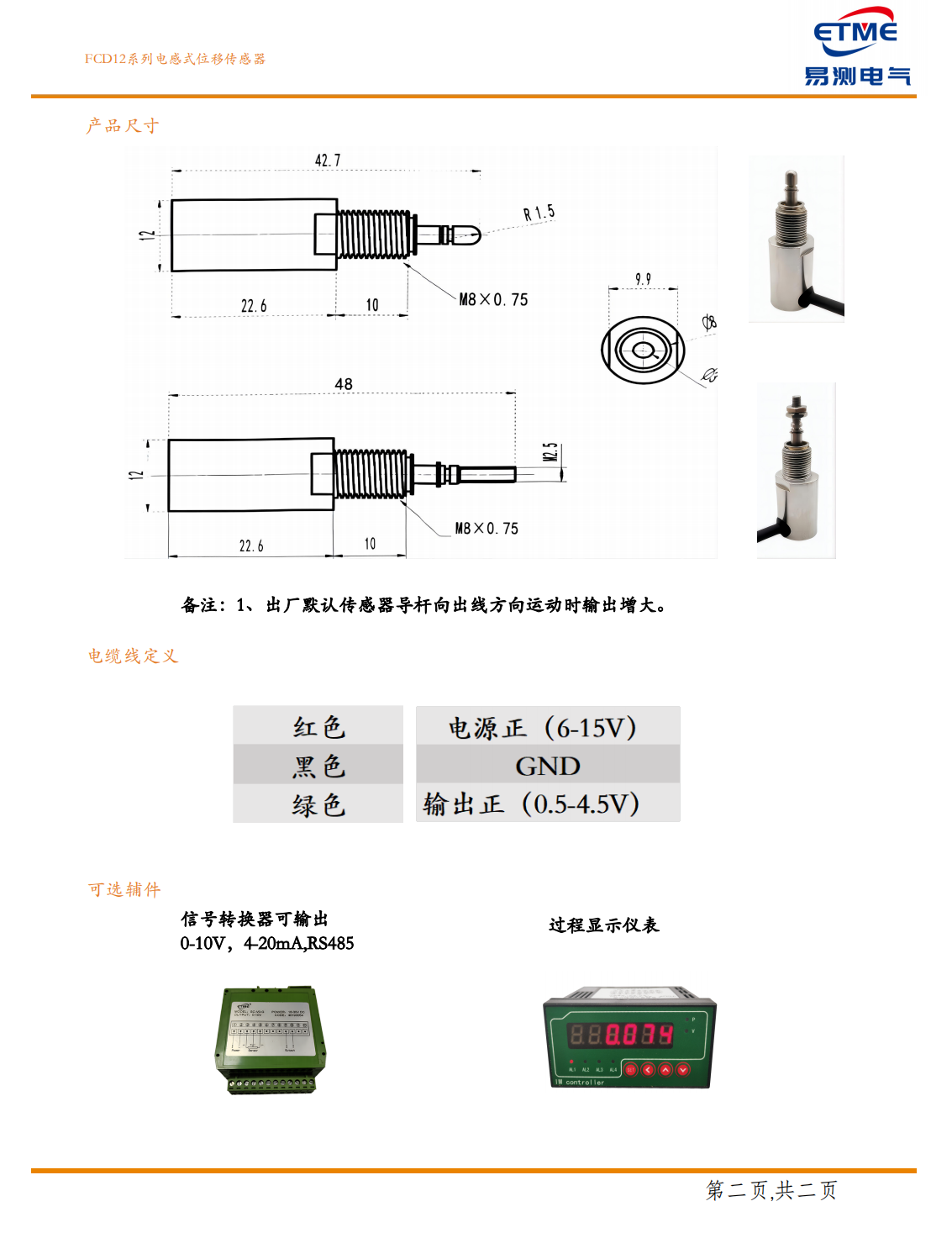

机身尺寸和防护能不能塞进检具？
机身直径 12mm，侧出线型总长 42.7mm，检具和小型夹具里都容易布置。防护等级 IP67，可以短时间浸泡在水里，切削液和冷却水飞溅的机加工现场也能用。测头分球型头和 M2.5 螺纹头两种，适合不同被测量面。
