FCD12 系列微型回弹式位移传感器产品介绍（量程 10mm）

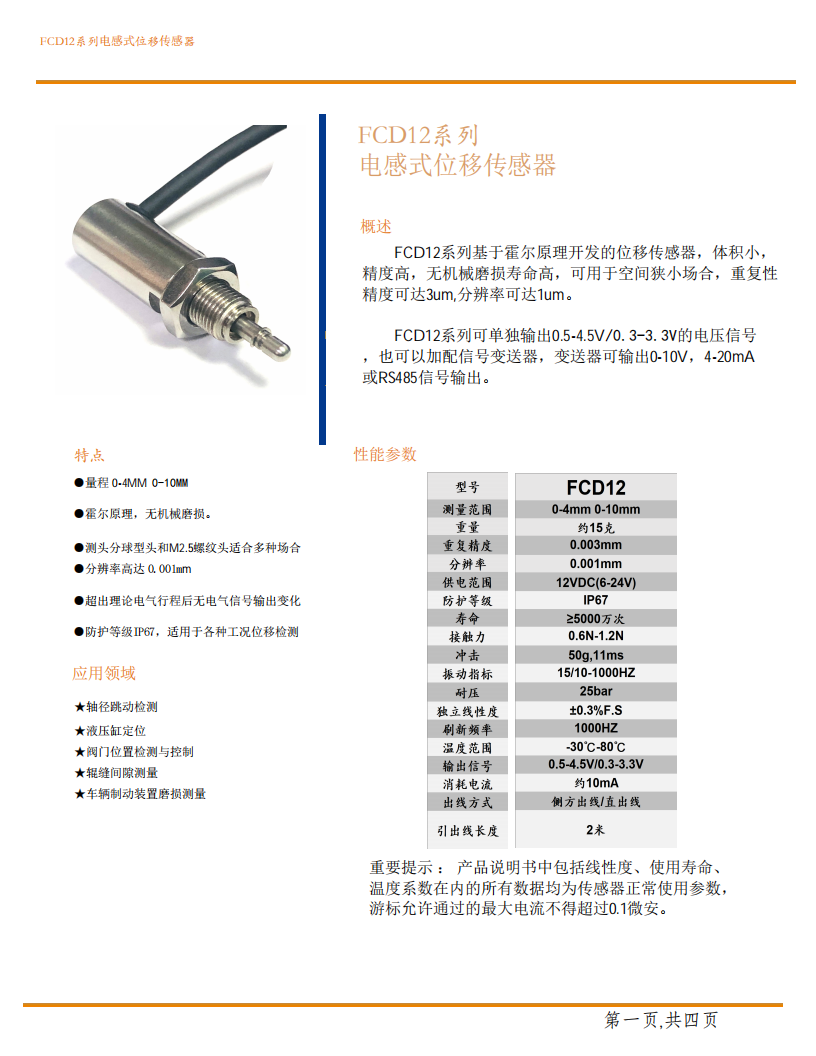

FCD12 是基于霍尔原理开发的位移传感器，体积小、精度高、没有机械磨损，寿命很长，装在空间狭小的位置也合适。重复性精度可达 3μm，分辨率可达 1μm。传感器本体单独输出 0.5-4.5V 或 0.3-3.3V 的电压信号，加配信号变送器之后可以取得0-10V、4-20mA 或 RS485 输出。
这一页对应的是 10mm 量程版本。测头分球型头和 M2.5 螺纹头两种，球形头适合顶在平面或曲面上测量，螺纹头可以直接拧进被测件的螺纹孔。防护等级 IP67，切削液飞溅、短时间浸水都不影响使用。本体直径只有 12mm，机身长 55mm 左右，在小型夹具和检具里好布置。
产品特点
- 霍尔原理，无机械磨损，寿命 ≥5000 万次
- 分辨率 0.001mm，重复精度 0.003mm
- 测头分球型头与 M2.5 螺纹头，适合多种场合
- 超出理论电气行程后无电气信号输出变化
- 防护等级 IP67，适用于各种工况位移检测
典型应用
- 轴径跳动检测
- 液压缸定位
- 阀门位置检测与控制
- 辊缝间隙测量
- 车辆制动装置磨损测量
常见问题
10mm 和 4mm 两个量程版本怎么选？
按实际最大位移量选，把常用行程留在一半到三分之二量程内。测点位移变化大、设备热胀和装配公差累计明显的场合选 10mm 版本；行程小、要求分辨率高的精密测点选 4mm 版本。
输出信号有几种？

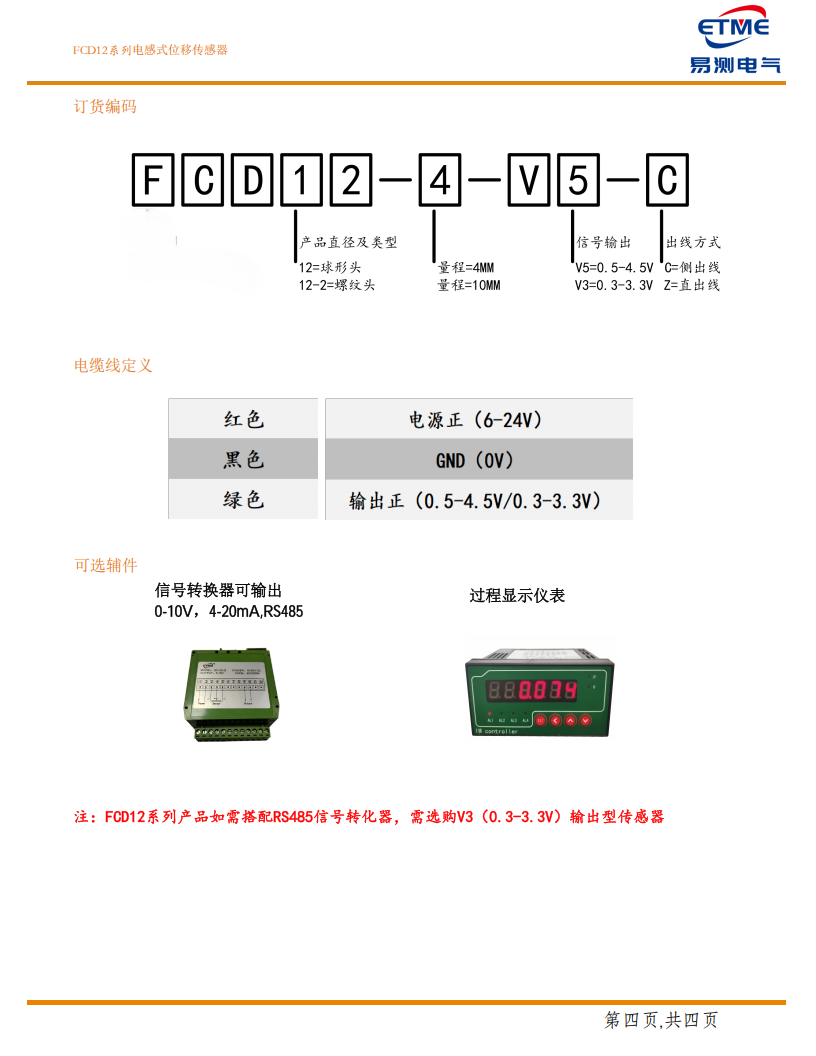

本体单独输出 0.5-4.5V 或 0.3-3.3V 的电压信号，加配信号变送器之后可以取得 0-10V、4-20mA 或 RS485 输出。订货时说明后级采集接口，方便一并确定是否需要变送器。
寿命真的能到 5000 万次吗？
基于霍尔原理，没有机械磨损，产品标注寿命不小于 5000 万次。这个数字的前提是安装对中、接触力在允许范围内；如果测头长期受到侧向冲击，实际寿命会打折。
测头两种型式各自适合什么面？
球形头适合顶在平面或曲面上测量，接触点自动找正；M2.5 螺纹头可以直接拧进被测件的螺纹孔，适合需要固定测点、被测件在运动中不能脱离测头的场合。

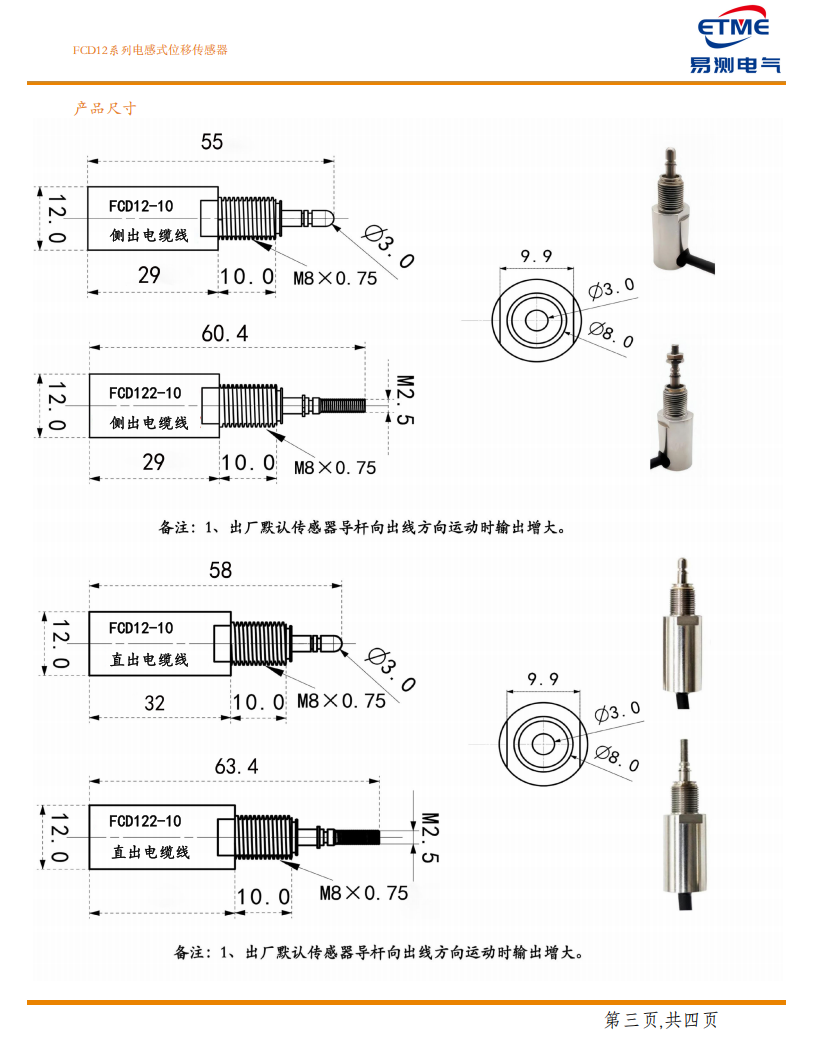

整机尺寸和防护等级是多少？
本体直径只有 12mm，机身长 55mm 左右，在小型夹具和检具里好布置。防护等级 IP67，切削液飞溅、短时间浸水都不影响使用，超出理论电气行程后没有电气信号输出变化。
