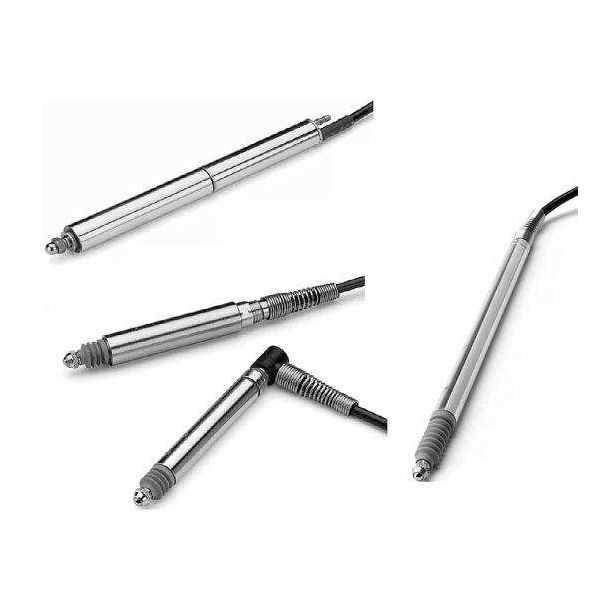

LBB 系列笔式 LVDT 位移传感器产品介绍
LBB 是笔式结构的超精密 LVDT 测量头，用在质量控制和计量检测上。内部采用线性滚珠系统把径向游隙压到很低，摩擦很小，测量精度做得很高。滚珠组件用两排周向排列的微型滚珠，滚珠在非旋转的柱塞上滑动；柱塞经硬化处理到洛氏硬度 65，再做精镗和精密研磨，重复性和抗划痕能力都比较好。接触端是可拆卸的碳化钨球尖，滚珠与外壳硬度匹配，柱塞承受侧向载荷时更稳，寿命也长。
管状外壳的另一端装线性可变差动变压器。LVDT 的芯轴与线圈之间没有物理接触，输出的是与位移成比例、可高度重复的电压信号。测量头采用两部分结构，探头或电缆损坏时可以维修；弯曲保护弹簧（部分型号）护住电缆出口，正向机械限位防止超行程时接触尖端撞击损坏 LVDT。弹簧伸缩型有用户可以调整的预行程与超行程设置。
气动伸缩、弹簧收缩单元需要 5 至 15PSI（0.34 至 1bar）的干燥无油空气，调节气压就能控制测量力，探头不会压伤精加工表面，也不会让细小零件变形。
产品特点
- 重复性 0.000004 英寸（0.10μm）
- 外壳直径可选 直 Ø0.315 英寸（8mm）与 3/8 英寸（9.5mm），或者螺纹 3/8 英寸-40UNS-2A
- 四种电连接器选项（电缆端）；可选接触尖端（仅限 4-48 UNIF-2A 螺纹）
- 部分型号提供径向电缆出口的适配器
- 双屏蔽 LVDT，柔性电缆耐化学品，配氟橡胶防护套
- 每件产品都附校准报告
典型应用
- 汽车零部件的在线检查
- 数控机床的过程反馈
- 精密零件的尺寸检查
- 机器人自动数据收集
常见问题
重复性 0.1μm 大概是什么量级，用在哪？
约合百万分之四英寸，属于超精密测量头的水准。汽车零部件的在线检查、精密零件的尺寸检查、数控机床的过程反馈、机器人自动数据收集这类场合用它。选型时把被测公差换算成微米，重复性一般要留出公差的三分之一以下才稳妥。
气动伸缩单元怎么接？
气动伸缩、弹簧收缩单元需要 5 至 15 PSI（约 0.34 至 1 bar）的干燥无油空气。调节气压就能控制测量力，探头不会压伤精加工表面，也不会让细小零件变形，适合薄壁件、软材料的接触测量。气源务必除油除水，含水会影响内部机构。
接触端能换吗？
接触端是可拆卸的碳化钨球尖。滚珠与外壳硬度匹配，柱塞承受侧向载荷时更稳，球尖磨损后可以按同规格更换。更换时注意清洁配合面，装回后建议用标准件复核一次读数。
探头或者电缆坏了，要整只报废吗？
不用。测量头采用两部分结构，管状外壳的另一端装线性可变差动变压器，探头或电缆损坏时可以维修。部分型号带弯曲保护弹簧护住电缆出口，正向机械限位防止超行程时接触尖端撞击损坏 LVDT。
测量力和行程怎么调？
弹簧伸缩型有用户可以调整的预行程与超行程设置，结合气压调节来匹配不同工件的测量力需求。调整后建议用标准量块或标准件做一次核对，把调整量记录在设备档案里。
