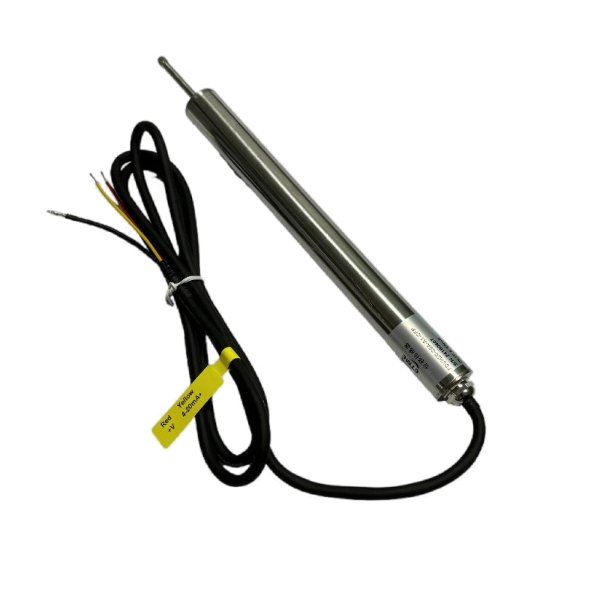

FER20 系列回弹式 LVDT 位移传感器产品介绍
FER20 是差动变压器式位移传感器（LVDT），在航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等行业都有应用，用来测量伸长、振动、物体厚度、膨胀这类参数。直流 LVDT 的性能比较稳，单电源 9-28V DC 供电就行，电子电路密封在不锈钢金属管里，潮湿和粉尘环境下也能工作。输出是计算机或 PLC 可以直接读的标准信号，有 0-5V、0-10V、4-20mA 以及 RS485 几种。
外径 Ø20mm 的不锈钢外壳，回弹式结构，测杆靠内部弹簧顶出去、被测物体推动回缩，装好后不需要另配机械连杆。内置高性能信号解调器，现场只要接电源和信号线，不用外挂变送器。内部没有滑动触点，磨损很小，寿命长，长期在线监测也合适。
产品特点
- 外径 Ø20mm，不锈钢外壳，回弹式
- 直流单电源供电，内置高性能信号解调器
- 三线制电压输出 0-5V 或 0-10V，二线制电流型输出 4-20mA
- 测量范围 0-100mm，分辨率高、重复性好
- 无滑动触点，使用寿命长
典型应用
- 液压缸定位
- 阀门位置检测与控制
- 辊缝间隙测量
- 车辆制动装置磨损测量
- 轴径跳动检测
常见问题
回弹式是怎么工作的？
测杆靠内部弹簧顶出去、被测物体推动回缩，装好后不需要另配机械连杆。测点离开后测杆自动复位，省掉外部回程机构，适合测头需要反复贴合的检测工位。
现场要外挂变送器吗？
不用。内置高性能信号解调器，单电源 9-28V DC 供电即可，现场只要接电源和信号线。电子电路密封在不锈钢金属管里，潮湿和粉尘环境下也能稳定工作。
输出信号有哪几种？
三线制电压输出 0-5V 或 0-10V，二线制电流型输出 4-20mA，还有 RS485 可选。输出是计算机或 PLC 可以直接读的标准信号，按后级通道类型选型即可。
Ø20mm 不锈钢外壳适合什么工况？
外径 Ø20mm 的不锈钢外壳，回弹式结构，测量范围 0-100mm，分辨率高、重复性好。内部没有滑动触点，磨损很小、寿命长，长期在线监测也合适。
主要用在哪些行业？
航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等行业，用来测量伸长、振动、物体厚度、膨胀这类参数。液压缸定位、阀门位置检测、辊缝间隙测量、制动装置磨损测量都是常见用法。

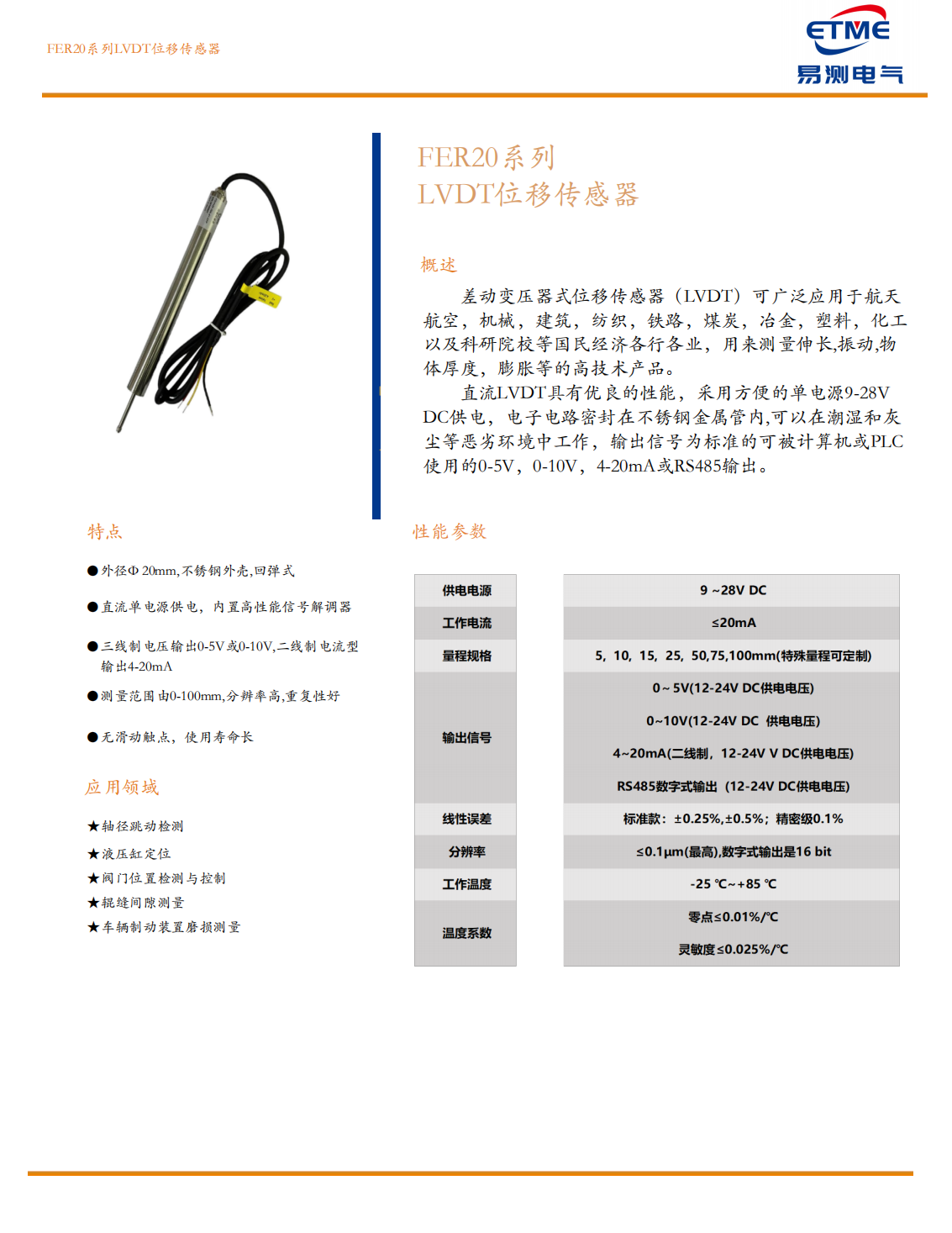

性能参数
| 供电电源 | 9～28V DC |
|---|
| 工作电流 | ≤20mA |
|---|
| 量程规格 | 5、10、15、25、50、75、100mm（特殊量程可定制） |
|---|
| 输出信号 | 0～5V（12-24V DC 供电电压）；0～10V（12-24V DC 供电电压）；4～20mA（二线制，12-24V DC 供电电压）；RS485 数字式输出（12-24V DC 供电电压） |
|---|
| 线性误差 | 标准款 ±0.25%、±0.5%；精密级 0.1% |
|---|
| 分辨率 | ≤0.1μm（最高）；数字式输出是 16 bit |
|---|
| 工作温度 | -25℃ ～ +85℃ |
|---|
| 温度系数 | 零点 ≤0.01%/℃；灵敏度 ≤0.025%/℃ |
|---|
输出型式与供电对应
模拟量输出的三种型式各有对应的供电电压：0～5V 与 0～10V 电压输出取 12-24V DC，二线制 4～20mA 电流输出同样取 12-24V DC，RS485 数字式输出也取 12-24V DC。传感器本体供电范围是 9～28V DC，工作电流不超过 20mA，选型时把供电和输出型式放在一起确认，避免订货后现场电压不匹配。
精度分级
线性误差分标准款与精密级两档：标准款 ±0.25% 或 ±0.5%，精密级 0.1%。分辨率最高可达 0.1μm，数字式输出的分辨率是 16bit。零点温度系数 ≤0.01%/℃，灵敏度温度系数 ≤0.025%/℃，环境温度变化大的场合，这两项比线性度更值得关注。

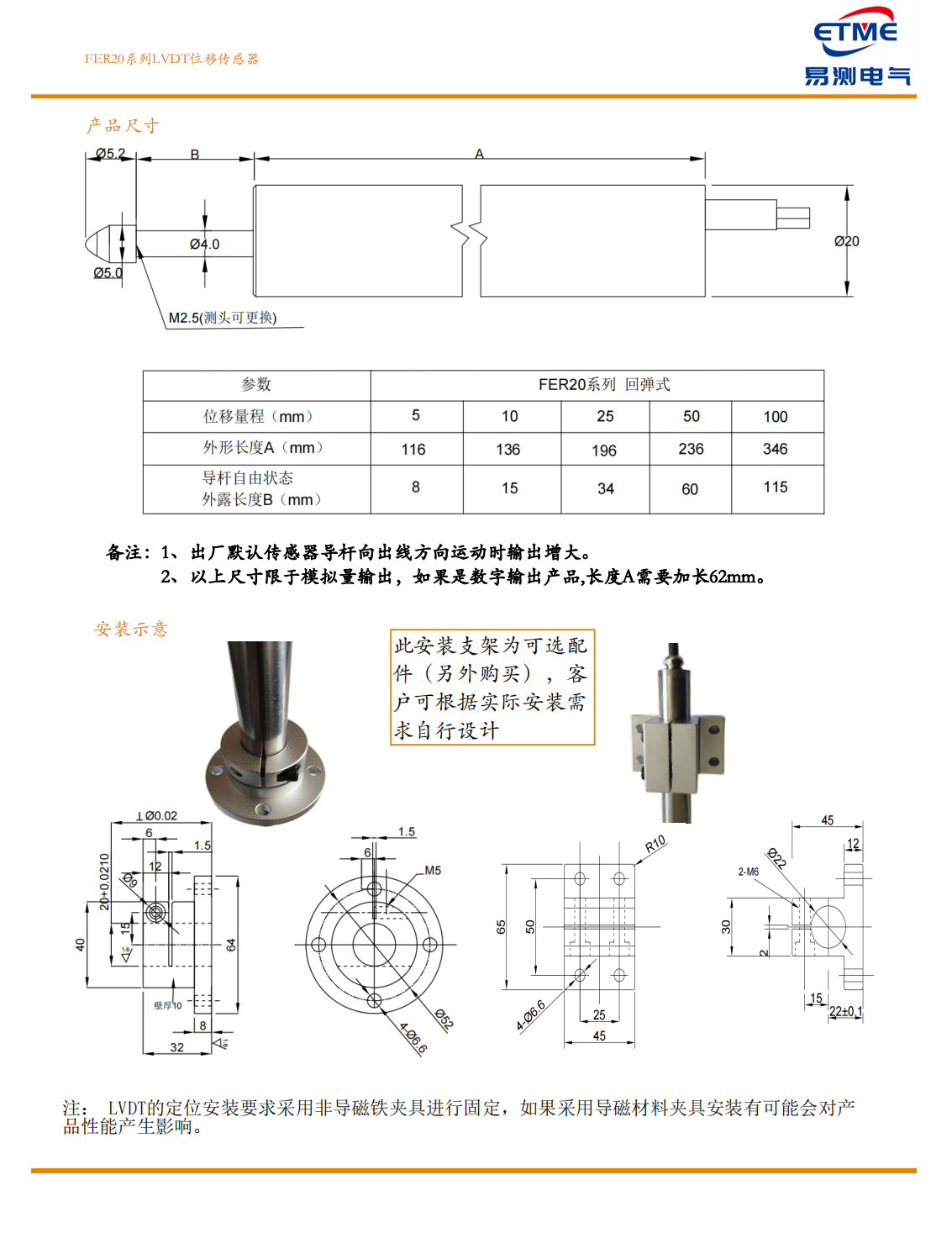

量程与外形尺寸
回弹式结构，量程越长外形尺寸越大，选型时先量一下安装空间。
| 参数 | FER20 系列回弹式 |
|---|
| 位移量程（mm） | 5｜10｜25｜50｜100 |
| 外形长度 A（mm） | 116｜136｜196｜236｜346 |
| 导杆自由状态外露长度 B（mm） | 8｜15｜34｜60｜115 |
探头外径 Ø20mm，测杆 Ø4.0mm，测头 Ø5.0mm，测头螺纹 M2.5（可更换）。出厂默认测杆向出线方向运动时输出增大。以上尺寸对应模拟量输出，数字输出产品的长度 A 需要加长 62mm。
安装与使用要点
- 定位安装要用非导磁材料夹具固定，导磁材料夹具会影响产品性能。
- 安装支架属于可选配件，需要按现场实际安装尺寸自行设计或另行选配。
- 测头可更换，长期使用磨损后单独换测头即可，不用整支更换。
- 测杆行程别超过标称量程，超程会顶坏内部结构。
- 供电电压与输出型式要对应：0-5V 与 0-10V 用 12-24V DC，RS485 同样取 12-24V DC。
