FEG20分体式LVDT位移传感器

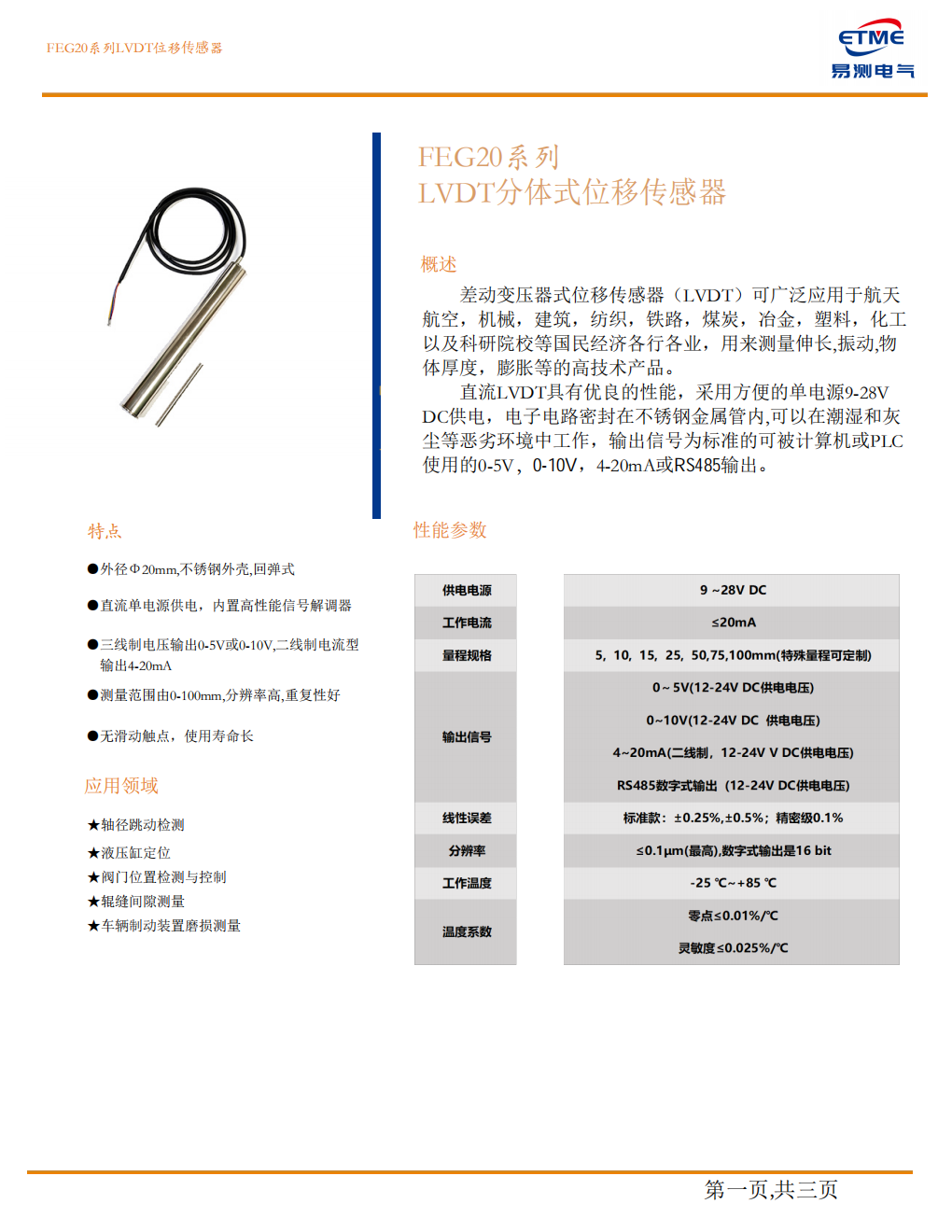

FEG20 系列分体式 LVDT 位移传感器产品介绍

FEG20 是差动变压器式位移传感器（LVDT）的分体式结构，测杆与电子仓分开，装在空间受限或者需要把电子部分移开高温区的设备上。直流 LVDT 单电源 9-28V DC 供电，电子电路密封在不锈钢金属管内，潮湿和粉尘环境下工作也没问题。输出是计算机或 PLC 可以直接读取的标准信号，有 0-5V、0-10V、4-20mA 以及 RS485 几种。

外径 Ø20mm 的不锈钢外壳，测杆和壳体之间没有滑动触点，磨损小、寿命长，适合长期在线监测。内置高性能信号解调器，现场接好电源和信号线就能用。测量范围覆盖 0-100mm，分辨率高、重复性好，量程以内精度不受影响。

产品特点

• 外径 Ø20mm，不锈钢外壳，分体式结构
• 直流单电源供电，内置高性能信号解调器
• 三线制电压输出 0-5V 或 0-10V，二线制电流型输出 4-20mA
• 测量范围 0-100mm，分辨率高、重复性好
• 无滑动触点，使用寿命长

典型应用

• 液压缸定位
• 阀门位置检测与控制
• 辊缝间隙测量
• 车辆制动装置磨损测量
• 轴径跳动检测

常见问题

分体式结构解决什么问题？

测杆与电子仓分开，装在空间受限或者需要把电子部分移开高温区的设备上。比如测点附近温度高、电子仓放不下，或者安装空间只够放测杆，分体式就能把电子仓挪到通风、温度正常的位置。

和 FER20 回弹式怎么选？

差别在结构。FER20 是一体回弹式，测杆靠内部弹簧顶出，适合测头反复贴合的检测工位；FEG20 是分体式，测杆与电子仓分开，适合空间受限或者要避开高温区的安装。两者外壳都是 Ø20mm 不锈钢，测量范围都是 0-100mm。

供电和接线复杂吗？

不复杂。直流 LVDT 单电源 9-28V DC 供电，内置高性能信号解调器，现场接好电源和信号线就能用。输出有 0-5V、0-10V、4-20mA 以及 RS485 几种，按后级接口选择即可。

测杆和壳体之间有磨损吗？

没有滑动触点，磨损小、寿命长，适合长期在线监测。测量范围覆盖 0-100mm，分辨率高、重复性好，量程以内精度不受影响。长期在线监测场景下不用频繁标定，维护工作量小。

电子仓可以离测杆多远？

分体式结构的分离距离以订货规格为准，把现场需要的分离长度和走线环境一并说明，由厂家确认电缆长度与屏蔽方式。布线时避开动力线和变频器输出线，电缆固定点留出活动余量。

性能参数

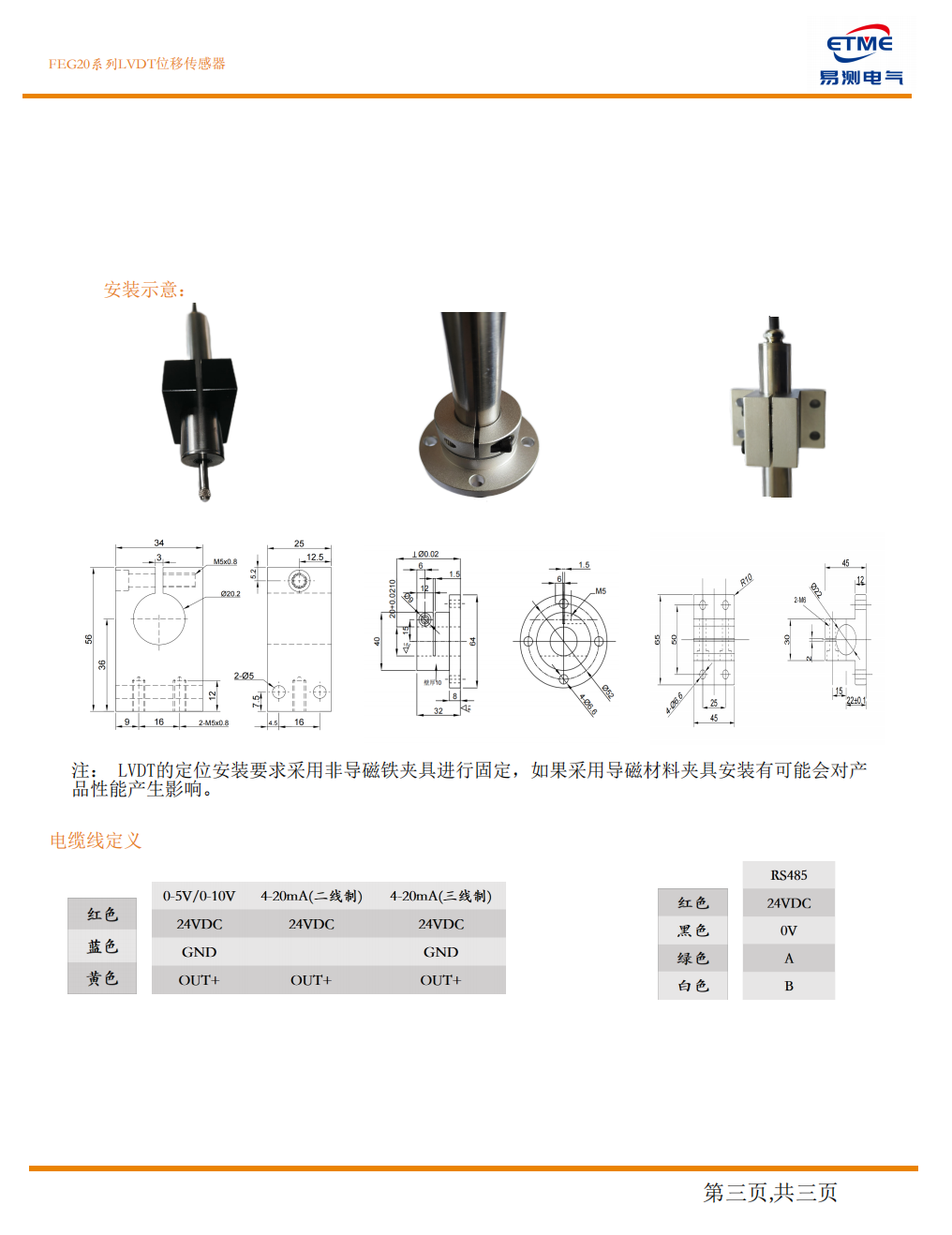

电缆线定义

分体式结构把测杆与电子仓分开，接线在电子仓一侧完成，按输出型式分三组。

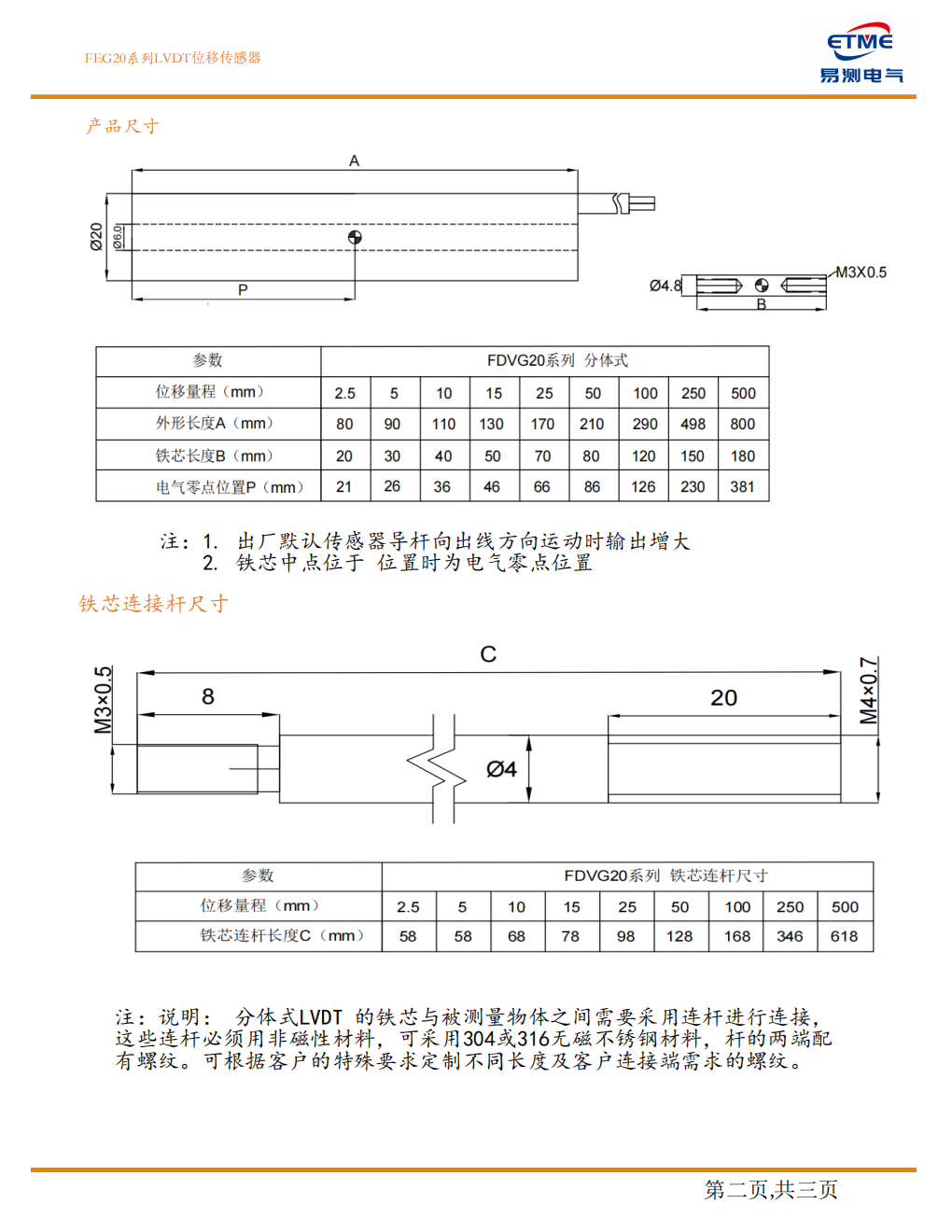

产品结构与选型

分体式结构把测杆（传感器头）和电子仓分成两部分，中间用电缆连接。这样安排有两个好处：被测点位置深、周围空间小的设备上，只有细测杆需要伸进去；电子部分可以远离高温区、强振动源和强电磁干扰，接线和维护都在机外完成。

量程有 5、10、15、25、50、75、100mm 七档，特殊量程可以定制。精度按标准款（±0.25%、±0.5%）与精密级（0.1%）选。输出型式在订货时确定，模拟量与 RS485 数字输出都取 12-24V DC 供电。

接线与屏蔽

电子仓引出线按输出型式分三组颜色，见上表。模拟量信号线与动力线分开走线，传输距离较远时用屏蔽电缆并按单端接地处理，屏蔽层接控制柜地。RS485 走 A/B 双绞线，总线末端按现场情况加终端电阻。

安装与使用要点

• 定位安装要用非导磁材料夹具固定，导磁材料夹具会影响产品性能。
• 分体式的电子仓尽量避开高温、强振动和强电磁干扰的位置，测杆引出线走线要留活动余量。
• 测杆行程不要超过标称量程，超程会顶坏内部结构。
• 供电电压与输出型式要对应：0-5V、0-10V 和 RS485 都取 12-24V DC。
• 安装支架与连接件按现场实际尺寸自行设计，或者联系厂家选配。
