笔式位移传感器具有优良的性能，适用于质量控制和计量应用中的高精度，高重复性的测量。测头采用高硬度的耐磨材料氧化锆，测轴移动部分采用精密导轨。笔式位移传感器外配变送器可输出标准的的直流信号，外配变送器采用9-28VDC供电，电子电路密封在304不锈钢金属管内，可以在潮湿和灰尘等恶劣环境中工作，输出信号为标准的可被计算机或PLC使用的0-5V或4-20mA输出。

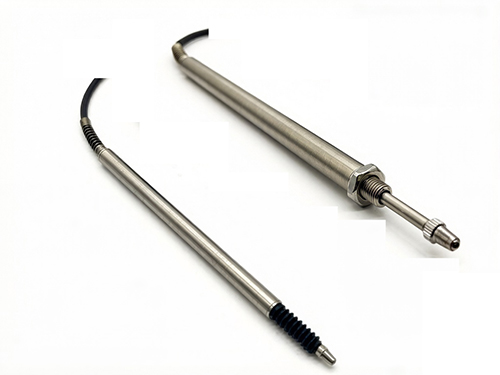

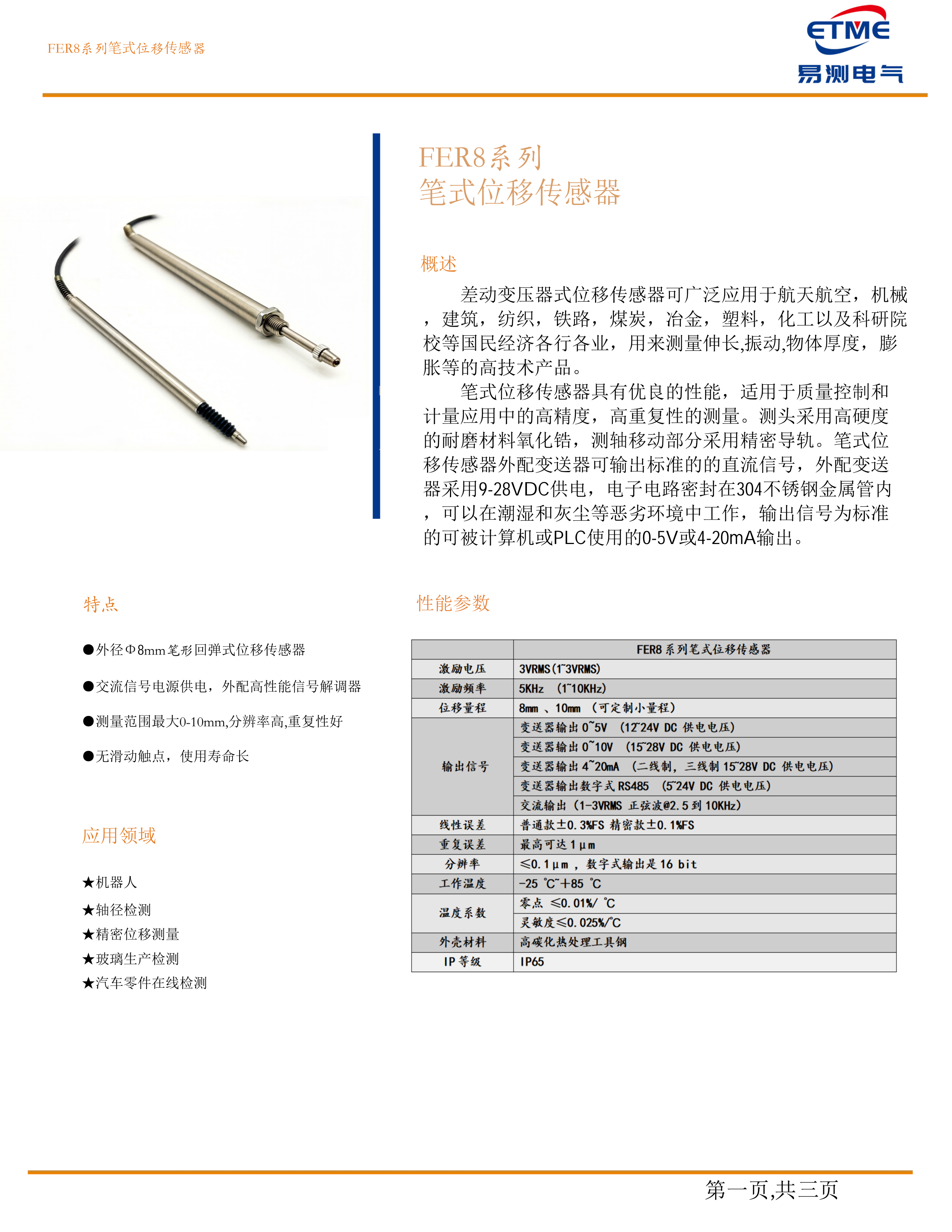

FER8 系列笔式 LVDT 位移传感器技术参数
| 产品系列 |
FER8 系列（笔式回弹型 LVDT 位移传感器） |
| 品牌 |
易测电气（ETME） 自主研发生产 |
| 传感器类型 |
差动变压器式（LVDT）— 无触点、非接触测量 |
| 结构形式 |
Φ8 mm 笔形回弹式（弹簧复位测头），精密导轨导向 |
| 标准量程 |
0–8 mm / 0–10 mm（支持小量程非标定制） |
| 线性误差（精度） |
精密款：±0.1% FS
标准款：±0.3% FS
|
| 重复精度 |
最高可达 1 μm |
| 分辨率 |
≤ 0.1 μm（模拟量输出）；16 bit（数字 RS485 输出） |
| 激励电压（初级） |
3 Vrms（可接受范围 1～3 Vrms AC） |
| 激励频率 |
5 kHz（可接受范围 1～10 kHz） |
| 原始 LVDT 输出 |
交流差分信号 1–3 Vrms（正弦波 @ 2.5～10 kHz） |
| 配套变送器输出（可选） |
模拟电压：0–5V（供电 9–24V DC）/ 0–10V（供电 15–28V DC）
模拟电流：4–20mA 二线制或三线制（供电 15–28V DC）
数字通信：RS485（Modbus RTU，供电 5–24V DC）
|
| 温度系数 |
零点漂移：≤ 0.01% / ℃
灵敏度漂移：≤ 0.025% / ℃
|
| 测头材质 |
氧化锆（高硬度耐磨材料） |
| 测轴导向 |
精密直线导轨，确保轴向运动无侧向间隙 |
| 外壳材质 |
高碳热处理工具钢（表面防锈处理） |

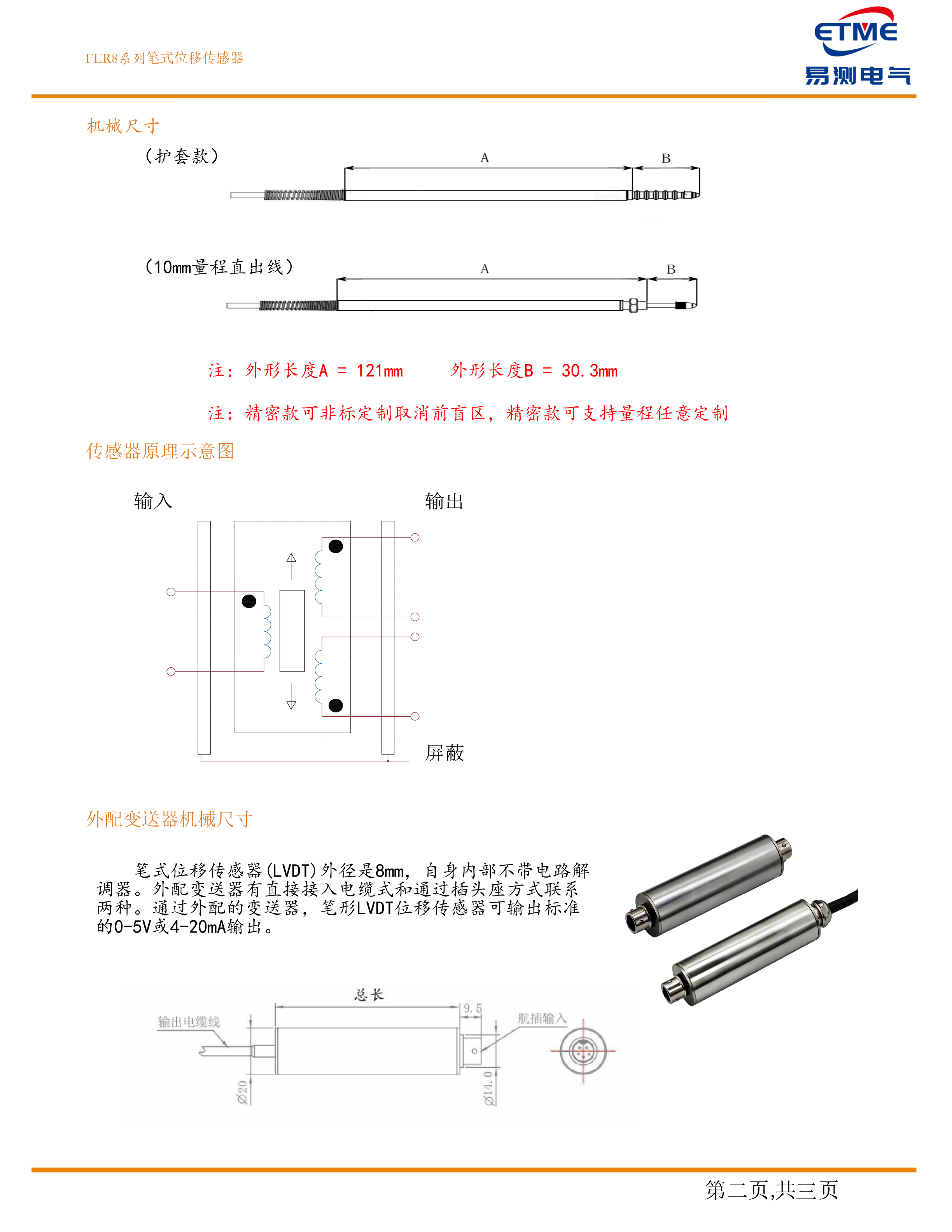

| 外形尺寸（参考） |
总长 A（缩回）：≈ 121 mm
总长 B（伸出行程端）：≈ 30.3 mm
变送器长度：模拟量款 ≈ 50 mm（航空款 70 mm）/ 精密模拟量款 ≈ 120 mm（航空款 140 mm）/ RS485 款 ≈ 80 mm（航空款 100 mm）
|
| 工作温度 |
-25 ℃ ～ +85 ℃ |
| 防护等级 |
IP65（电子仓及接头正确密封时） |
| 备注 |
● LVDT 本体不含解调电路，须外配 ETME 变送器获得标准直流信号
● 精密款支持取消前盲区非标定制，量程可任意定制
|
产品特点
- 无触点测量：LVDT 原理无滑动电刷，理论上无限机械寿命，适合高频循环测试。
- 高精度：精密款线性度 ±0.1% FS，重复精度 1 μm，适合计量室及 QC 检测。
- 耐磨测头：氧化锆测头 + 精密导轨，保证长期接触测量的稳定性。
- 弹簧复位：笔式回弹结构，测头始终与被测面接触，适合表面轮廓、厚度、压缩量检测。
- 灵活信号输出：配 ETME 变送器可输出 0–5V / 0–10V / 4–20mA / RS485，直接接入 PLC 或数采系统。
典型应用
- 精密检测：轴径、厚度、高度、平面度、圆度测量（实验室 / 在线检具）。
- 汽车及零部件：制动片磨损、离合器行程、车身覆盖件间隙检测。
- 机器人及自动化：末端执行器微位移反馈、压装量监测。
- 玻璃 / 金属加工：板材厚度在线检测。
选型说明
※ FER8 为 LVDT 本体，须配套 ETME 信号变送器使用才能获得标准直流或数字信号。
※ 选型时请确认：量程（8mm / 10mm / 定制）、线性度等级（±0.1% 或 ±0.3%）、所需输出信号及变送器形式（直出线 / 航空插头）。
※ 特殊需求（取消前盲区、非标量程、特殊测头形状）可联系易测电气技术部定制。
