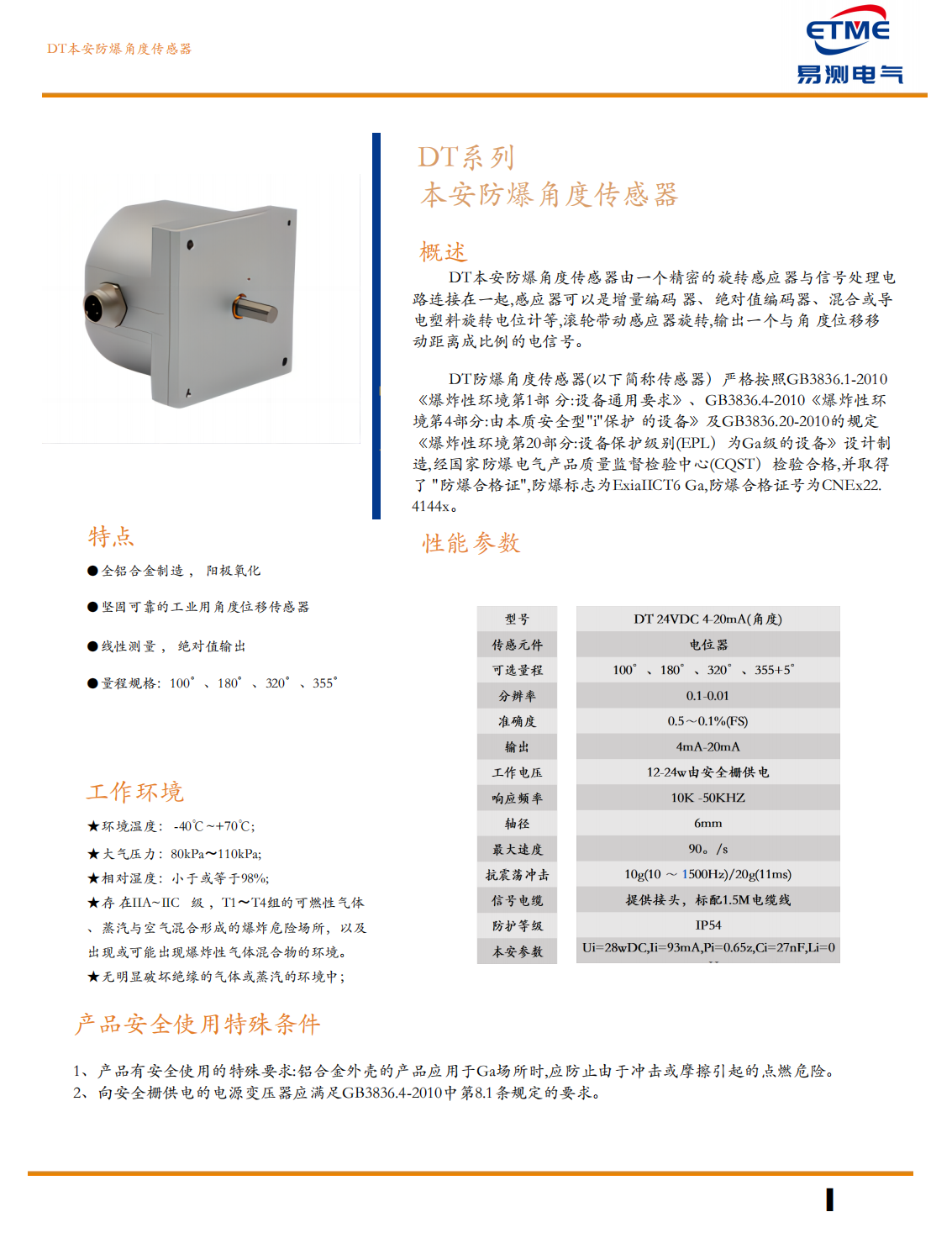

DT 本安防爆角位移传感器产品介绍

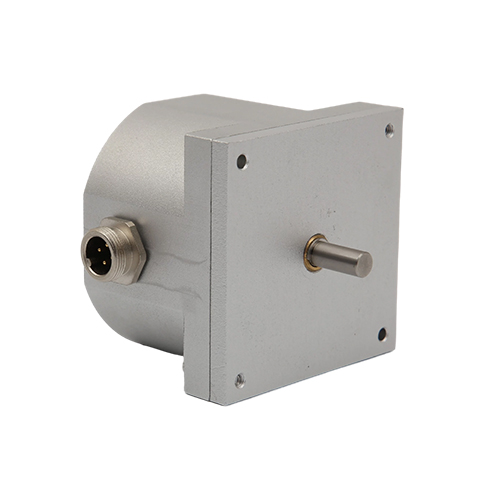

DT 是易测电气做的本安防爆角度传感器，专门用在爆炸危险场所测转角。内部把一个精密的旋转传感器和信号处理电路做在一起，旋转传感器可以是增量编码器、绝对值编码器，也可以用混合式或导电塑料旋转电位计；滚轮带着传感器转，输出一个与角度位移成比例的电信号。整套是铝合金外壳、阳极氧化处理，工业现场用得住。
整机按 GB3836.1-2010 通用要求、GB3836.4-2010 本安型”i”保护设备、GB3836.20-2010 Ga 级设备保护级别设计制造，经国家防爆电气产品质量监督检验中心（CQST）检验合格并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga，合格证号 CNEx22.4144x，可以进 IIA~IIC 级、T1~T4 组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所。
量程有 100°、180°、320°、355° 四档，输出 4-20mA，工作电压 12-24V 由安全栅供电，轴径 6mm，最大转速 90°/s，防护等级 IP54，标配 1.5m 电缆线并配接头。
现场安装有几条要守住：安全栅必须配套用，本安侧与危险侧的连线不能接错；连线用带绝缘护套的屏蔽电缆，屏蔽层接地；传感器不能自行更换电气零部件，出故障要整机返厂处理；铝合金外壳的产品用在 Ga 场所时，要防止因冲击或摩擦引起点燃危险。这些不是可选项，验收时要逐条对。
产品特点
- 旋转传感器与信号处理电路集成在一起
- 旋转传感器可选编码器或旋转电位计
- 量程 100°、180°、320°、355° 四档
- 轴径 6mm，最大转速 90°/s
- 输出 4-20mA，工作电压 12-24V 由安全栅供电
- 防护等级 IP54，标配 1.5m 电缆并配接头
- 防爆标志 Ex ia IIC T6 Ga，合格证号 CNEx22.4144x
典型应用
- 转动机构的角位移监测
- IIA~IIC 级、T1~T4 组的爆炸危险场所
- 需要与本安安全栅配套的转角测量
常见问题
量程有 100°、180°、320°、355° 四档，怎么挑？
按被测机构的最大转角往上留余量选。阀门开度、闸门启闭这类满行程接近 90° 或 180° 的场合，对应选一档更接近的量程；需要连续旋转、角度跨度大的机构选 320° 或 355°。量程选得贴合，输出的 4-20mA 信号才能用满，分辨率也更好。
这款传感器能单独接控制器使用吗？
不能。它属于本质安全型设备，必须与已经通过防爆认证的安全栅配套使用，工作电压 12-24V 由安全栅供电。本安侧与危险侧的连线不能接错，系统接线要同时满足本产品和安全栅的使用要求。
防爆标志和合格证号怎么看？
防爆标志 Ex ia IIC T6 Ga，合格证号 CNEx22.4144x，经国家防爆电气产品质量监督检验中心（CQST）检验合格并取得防爆合格证，可以进 IIA 到 IIC 级、T1 到 T4 组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所。选型时把现场区域的气体组别和温度组别一起提出来核对。
现场安装有哪些必须守住的条目？
四条：安全栅必须配套并正确接线；连线用带绝缘护套的屏蔽电缆，屏蔽层接地；传感器不能自行更换电气零部件，出故障整机返厂处理；铝合金外壳产品用在 Ga 场所时，要防止因冲击或摩擦引起点燃危险。这些不是可选项，验收时要逐条对上。
机械参数是多少，装在什么轴上？
轴径 6mm，最大转速 90°/s，防护等级 IP54，标配 1.5m 电缆线并配接头。安装时轴与联轴器的同轴度尽量做好，减少附加扭矩；铝合金外壳经阳极氧化处理，工业现场用得住。
DT 系列技术参数
| 参数 | 数值 |
|---|
| 传感元件 | 电位器 |
|---|
| 可选量程 | 100° / 180° / 320° / 355±5° |
|---|
| 分辨率 | 0.1~0.01 |
|---|
| 准确度 | 0.5~0.1%FS |
|---|
| 输出 | 4mA~20mA |
|---|
| 工作电压 | 12~24V，由安全栅供电 |
|---|
| 响应频率 | 10K~50KHZ |
|---|
| 轴径 | 6mm |
|---|
| 最大速度 | 90°/s |
|---|
| 抗振荡冲击 | 10g（10~1500Hz）/ 20g（11ms） |
|---|
| 信号电缆 | 提供接头，标配 1.5m 电缆线 |
|---|
| 防护等级 | IP54 |
|---|
防爆标志与认证
| 项目 | 内容 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga |
|---|
| 防爆合格证号 | CNEx22.4144x |
|---|
| 设计制造标准 | GB3836.1-2010 / GB3836.4-2010 / GB3836.20-2010 |
|---|
| 检验机构 | 国家防爆电气产品质量监督检验中心（CQST） |
|---|
| 适用爆炸性环境 | IIA~IIC 级，T1~T4 组可燃性气体、蒸汽与空气混合形成的爆炸危险场所 |
|---|
本安参数
| 参数 | 数值 |
|---|
| 最高输入电压 Ui | 28 VDC |
|---|
| 最大输入电流 Ii | 93 mA |
|---|
| 最大输入功率 Pi | 0.65 W |
|---|
| 最大内部等效电容 Ci | 0.02 μF |
|---|
| 最大内部等效电感 Li | 0 μH |
|---|
| 配套安全栅参数 | Um = 250VAC/DC；Uo = 28VDC；Io = 93mA；Po = 0.65W |
|---|
本安参数要与所配安全栅的输出参数逐项对照：安全栅的 Uo、Io、Po 不得高于传感器的 Ui、Ii、Pi，同时还要核算电缆的分布电容和电感，具体以安全栅使用说明书为准。

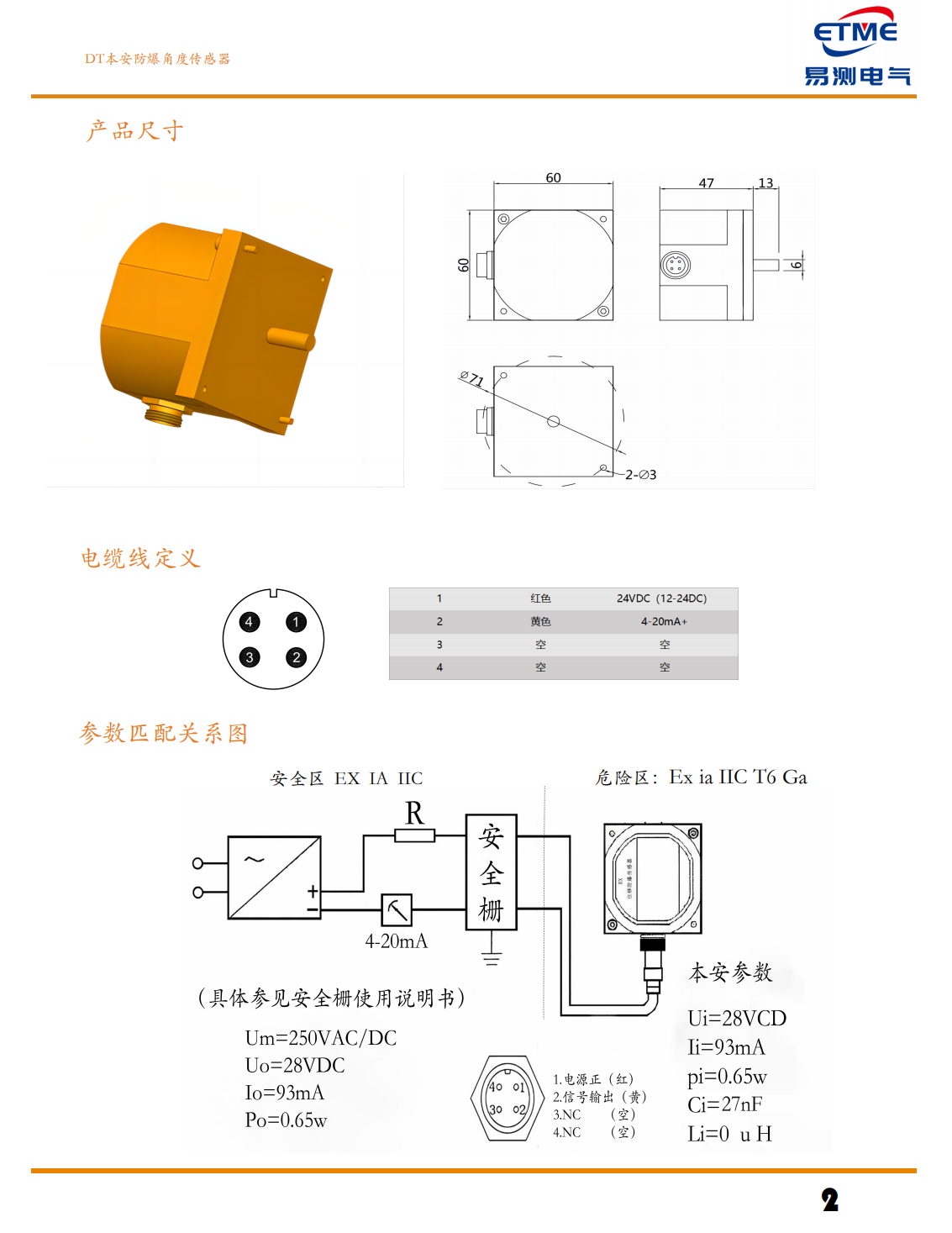

电缆线定义
| 芯线 | 颜色 | 定义 |
|---|
| 1 | 红色 | 24VDC（12-24VDC） |
|---|
| 2 | 黄色 | 4-20mA+ |
|---|
| 3 | 空 | 空 |
|---|
| 4 | 空 | 空 |
|---|
工作环境
| 项目 | 要求 |
|---|
| 环境温度 | -40℃ ~ +70℃ |
|---|
| 大气压力 | 80kPa ~ 110kPa |
|---|
| 相对湿度 | 小于或等于 98% |
|---|
| 适用场所 | 存在 IIA~IIC 级、T1~T4 组可燃性气体、蒸汽与空气混合形成的爆炸危险场所，以及出现或可能出现爆炸性气体混合物的环境 |
|---|
| 其他条件 | 无明显破坏绝缘的气体或蒸汽的环境中 |
|---|
产品安全使用特殊条件
1、产品有安全使用的特殊要求：铝合金外壳的产品应用于 Ga 场所时，应防止由于冲击或摩擦引起的点燃危险。
2、向安全栅供电的电源变压器应满足 GB3836.4-2010 中第 8.1 条规定的要求。

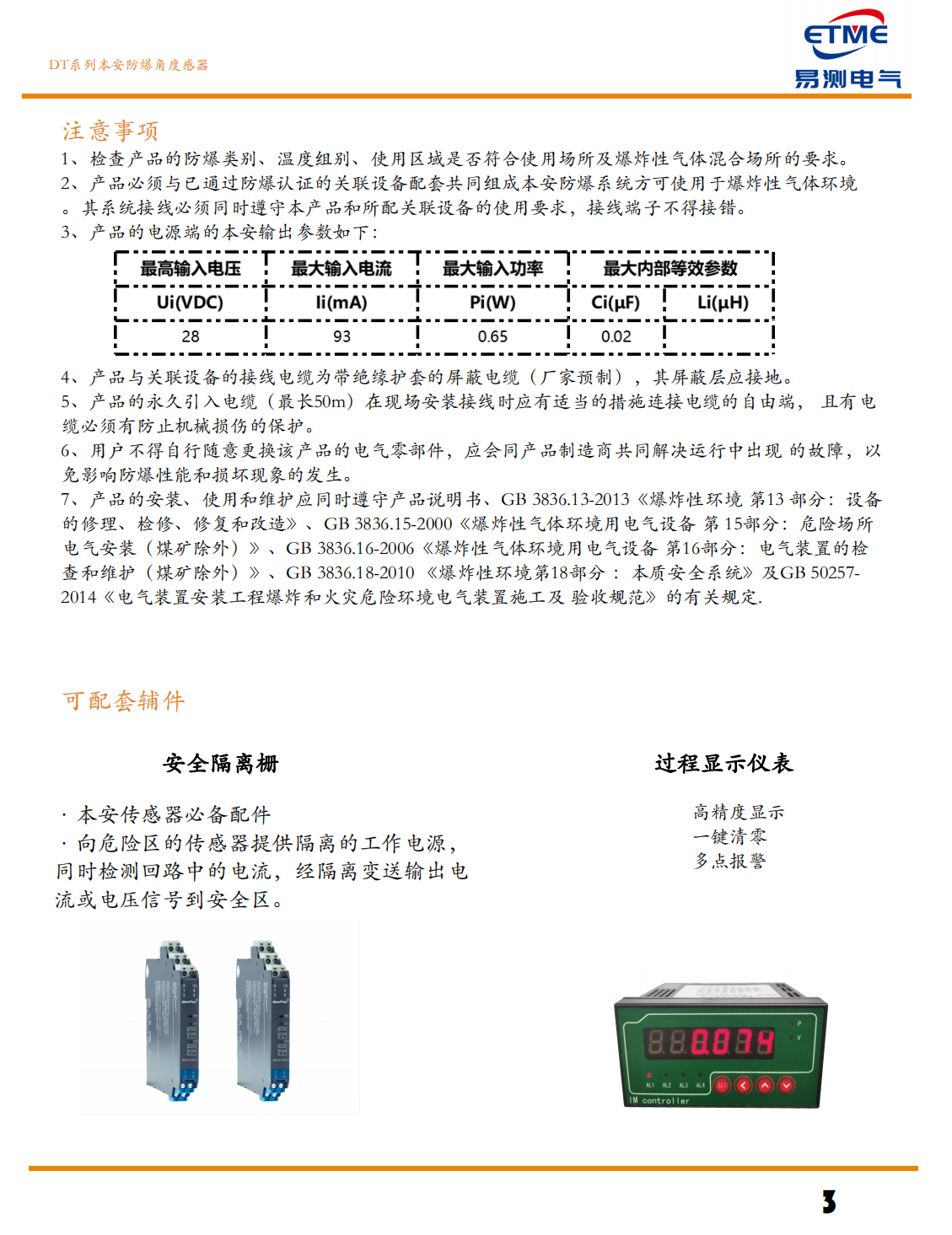

使用注意事项
1、检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
2、产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统，系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
3、产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），其屏蔽层应接地。
4、产品的固定引入电缆（最长 50m）在现场安装接线时应有适当的措施连接电缆的自由端，且电缆必须有防止机械损伤的保护。
5、用户不得自行随意更换产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
6、产品的安装、使用和维护应遵守产品说明书，以及 GB 3836.13-2013《爆炸性环境 第13部分：设备的修理、检修、修复和改造》、GB 3836.15-2000、GB 3836.16-2006、GB 3836.18-2010《爆炸性环境 第18部分：本质安全系统》及 GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
可选配附件
| 附件 | 作用 |
|---|
| 安全隔离栅 | 本安传感器必备配件。向危险区的传感器提供隔离的工作电源，同时检测回路中的电流，经隔离变送输出电流或电压信号到安全区 |
|---|
| 过程显示仪表 | 高精度显示、一键清零、多点报警 |
|---|
选型与安装要点
量程按被测转角的实际范围选，100°、180°、320°、355° 四档里留出一点余量即可，不必追高——量程越大，同样精度等级下折合到角度上的分辨能力越弱。轴径 6mm 是固定的，与被测轴连接时用弹性联轴器过渡，刚性连接会把机械偏差全部传到传感器轴上。
安装位置要避开铝合金外壳直接受落物冲击或金属件摩擦的方向，这是 Ga 场所使用条件里明确写到的。电缆按最长 50m 的固定引入电缆考虑，走线时单独穿管，不要与动力线同槽。整机安装完成后，用安全栅在通电状态下测一次回路电流，确认 4-20mA 信号随角度线性变化，再进联调。
