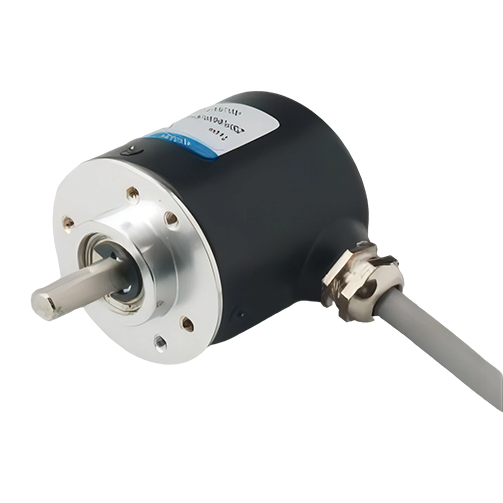

FCD 绝对式角度位移传感器产品介绍
FCD 属于绝对式角度位移传感器，转轴与测量元件之间不接触，因此不存在碳膜式电位器的磨损问题，长期使用后重复精度也不会明显衰减。输出端给出的是绝对位置信号，断电之后一通电就能读到当前角度，不用再回零，这对设备复位、断电续测的工况差别很大。

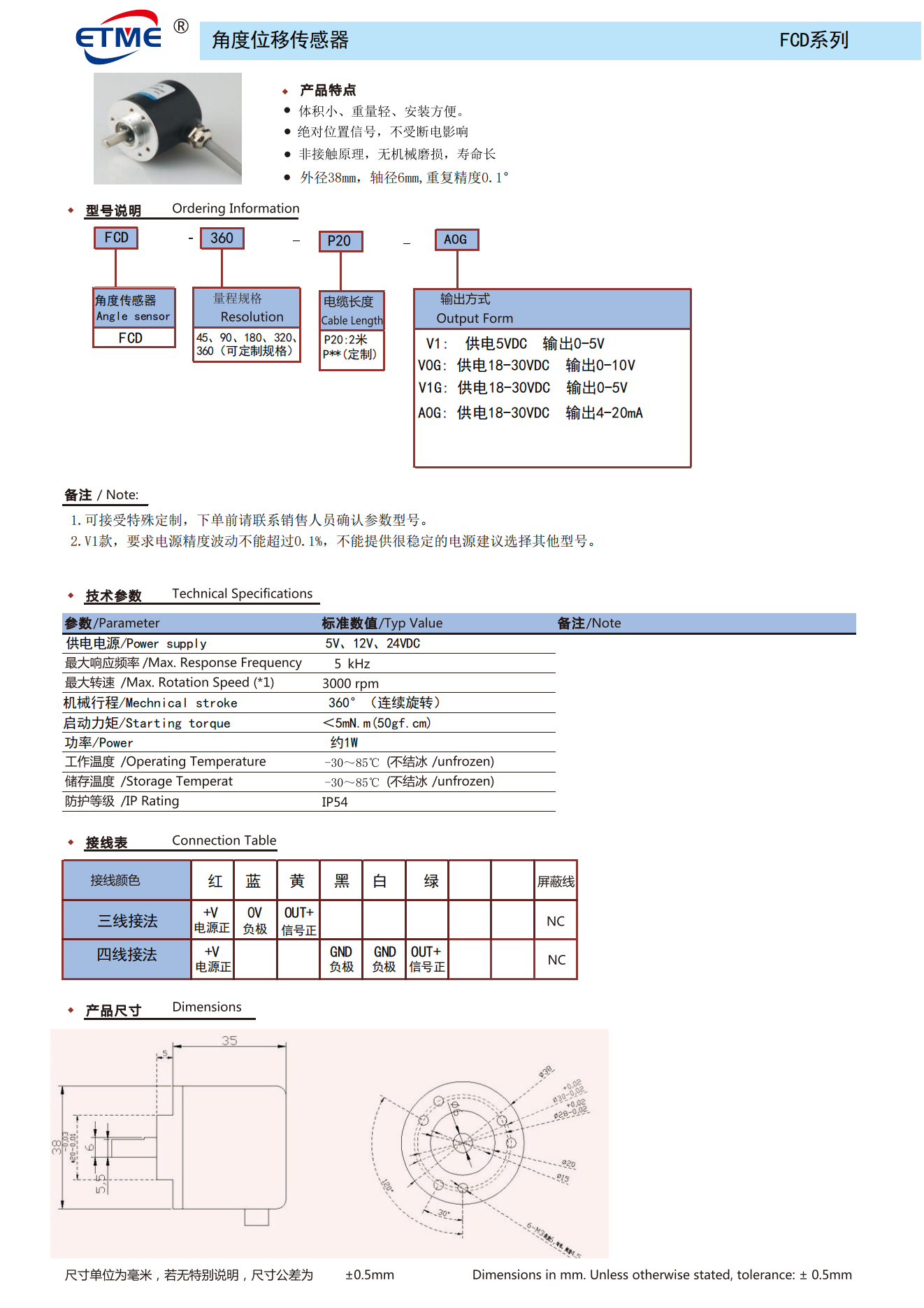

传感器外径 38 毫米、轴径 6 毫米，体积小、重量轻，可以直接装在原电位器的安装位置，改装工作量小。机械行程 360 度，允许连续旋转，最高转速 3000 rpm，重复精度 0.1 度，适合把角度量反馈给 PLC、变频器或显示仪表。
产品特点
- 非接触式绝对角度测量，转轴与测量元件之间没有机械接触
- 绝对位置输出，断电重新上电即可读到当前角度，不需要回零
- 机械行程 360 度并允许连续旋转，最大转速 3000 rpm
- 重复精度 0.1 度，最大响应频率 5 kHz，功率约 1 瓦
- 外径 38 毫米、轴径 6 毫米，可直接替换原电位器的安装位置
- 输出可选 0–5V、0–10V、4–20mA，供电有 5V、12V、24V DC 三档
- 启动力矩小于 5 mN·m，转轴负载小
- 屏蔽线单端接地，避免两端同时接地形成地环流引入干扰
典型应用
- 阀门开度反馈与执行机构转角检测
- 太阳能跟踪支架的角度采集
- 试验机的角度标定与角度闭环
- 需要绝对角度输出、断电续测的转角工况
常见问题
非接触测量相比碳膜电位器好在哪？
转轴与测量元件之间没有机械接触，不存在碳膜式电位器的磨损问题。长期使用后重复精度不会明显衰减，对需要长期在线监测、维护不方便的设备来说，这一点比初始精度更值钱。
绝对位置输出实际带来什么便利？
断电之后重新上电即可读到当前角度，不需要重新回零。设备复位、断电续测这类工况差别很明显：增量式方案断电后要先找参考点，绝对式上电直接就是真实角度。
能直接替换原来的电位器吗？
外径 38 毫米、轴径 6 毫米，可以直接装在原电位器的安装位置，改装工作量小。替换前核对一下安装孔的尺寸和轴联接方式，确认后按原位置装好、接上电源和信号线即可。
3000 rpm 和 360 度连续旋转说明什么？
机械行程 360 度并允许连续旋转，最大转速 3000 rpm，转动机构可以一直朝同一方向转，不受圈数限制。重复精度 0.1 度，适合把角度量反馈给 PLC、变频器或者显示仪表做闭环控制。
输出信号怎么接进控制系统？
输出端给出的是绝对位置信号，可以直接接入 PLC、变频器或显示仪表。接线前确认后级通道支持的信号类型与量程范围，并在调试时记录一次零点与满量程对应的读数，方便后续排查。
