19F 系列长行程柔性软管型技术参数
| 产品系列 |
19F 系列（柔性软管型 / 长行程专用） |
| 品牌 |
Germanjet / 德敏哲（易测电气代理） |
| 测量原理 |
磁致伸缩非接触式绝对位移测量 |
| 有效行程 |
50 mm ～ 8000 mm
≤8000mm：前死区 50 mm
>8000mm：前死区 130 mm
|
| 输出信号（可选） |
模拟量：0–10V / 4–20mA
数字量：SSI / CANopen / Profibus‑DP / Profinet / EtherCAT
|
| 供电电源 |
+24V DC（20.4 ～ 28.8V DC） |
| 分辨率 |
模拟量：0.01 mm
数字量：0.005 mm
|
| 线性精度 |
±0.05% FS |
| 温度漂移 |
≤ 30 ppm/℃（内置温度补偿） |
| 柔性软管特性 |
铁氟龙（PTFE）防腐耐磨软管
最小弯曲半径：250 mm
抗扭力强，吸收设备运行应力
|
| 防护等级 |
电子仓：IP67
测杆/软管：IP68（可长期浸水）
|
| 耐压能力 |
标准：≤ 35 MPa（350 bar）
选配耐压外管：最高 200 MPa（定制）
|
| 工作温度 |
-40 ℃ ～ +85 ℃ |
| 存储温度 |
-40 ℃ ～ +90 ℃ |
| 安装方式 |
M18×1.5 螺纹固定 / 法兰安装（可选） |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|

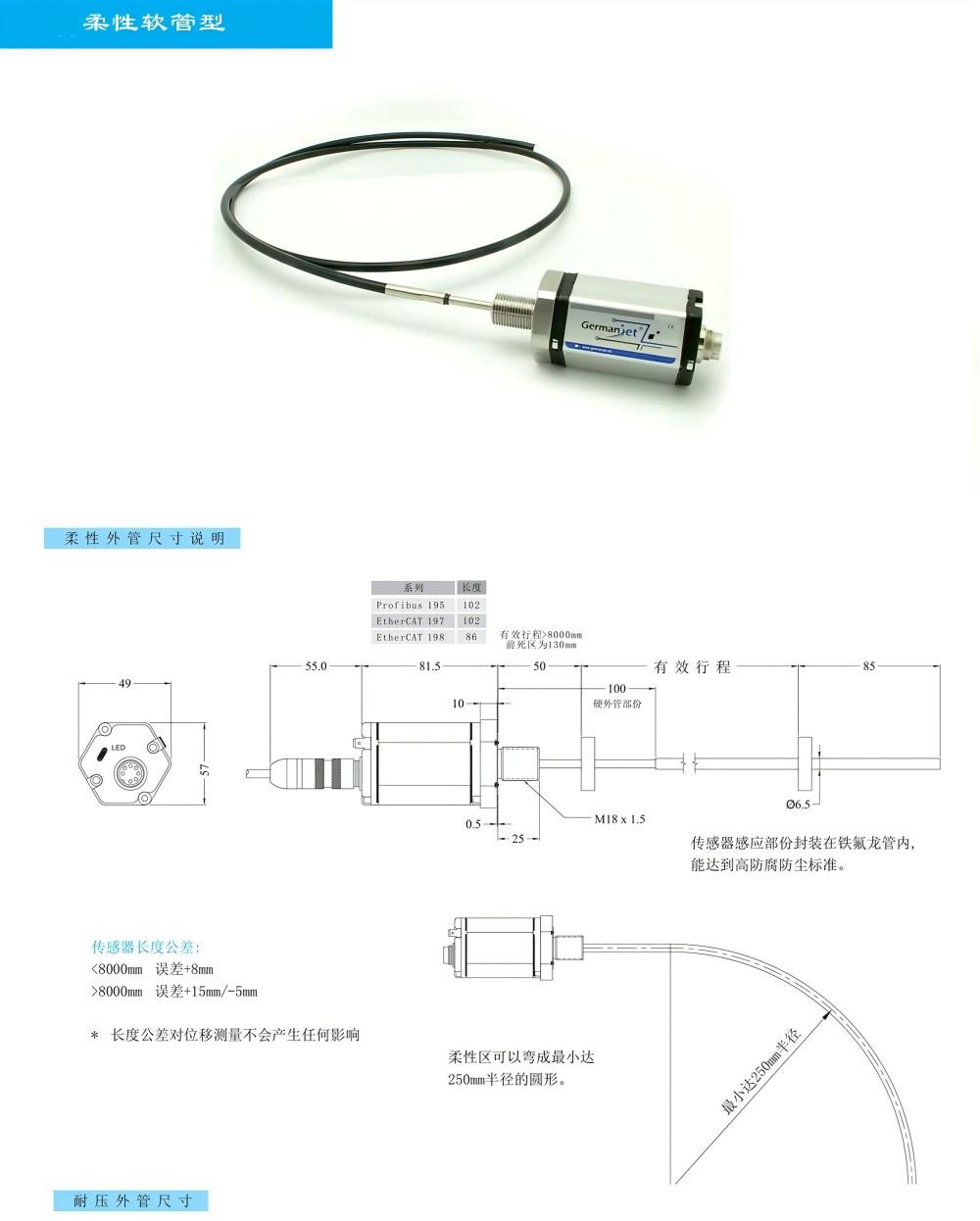

柔性软管结构优势
19F 系列采用铁氟龙防腐耐磨软管包裹感应元件，
可在狭小空间内自由弯曲布置，最小弯曲半径 250 mm，
有效吸收大型设备在运行过程中的扭力与震动，
避免刚性传感器易断裂的问题，特别适合超长行程应用。
输出协议选型说明
- 模拟量（A）：0–10V / 4–20mA，兼容老旧 PLC 与显示仪表
- SSI（S）：高精度同步串行接口，抗干扰强
- CANopen（C）：工程机械与车辆常用总线
- Profibus‑DP（P）：西门子系自动化设备首选
- Profinet（N）：实时以太网，适合高端产线
- EtherCAT（E）：纳秒级同步，运动控制最优解
耐压外管安装建议（液压应用）
- Φ10 mm 法兰型耐压外管：建议每 500 mm 加装一个固定座（订货号：1900951002）
- Φ12.7 mm 法兰型耐压外管：订货号 1900951003
- 耐压外管可将系统承压能力提升至 200 MPa，适配超高压液压机油缸
典型应用场景
- 超大型注塑机：6600 吨级以上机型开模行程监测
- 冶金液压机：长行程油缸位置反馈
- 水利工程：闸门开度监测（IP68 防水）
- 试验机与钢结构：大型材料拉伸、沉降位移检测
※ 选型提示：长行程传感器运输与安装需避免锐角弯折；
若现场干扰严重，建议优先选用 Profinet 或 EtherCAT 总线版本。
