START/STOP 信号转模拟量（D/A）模块产品介绍

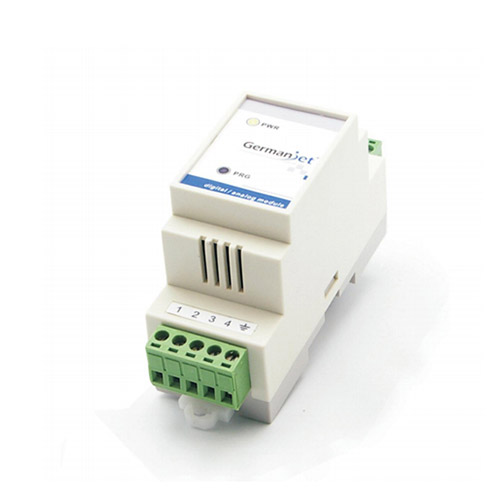

1800951021 是一只单通道的 D/A 模块，做的事情很单纯：把 1830 系列数码磁致伸缩位移传感器发出的 START/STOP 差分数码信号，转换成一路 0–10V 模拟电压输出，直接送进 PLC、数控系统或显示仪表的模拟量输入端口。
它存在的理由是干扰。传感器与模块之间走的是数码信号，数码量在电缆上不会像模拟量那样衰减，也不会被感应干扰带偏；只有模块出口这一小段才是模拟量，而模块内部对 24V 供电做了二次滤波与稳压，输出经过低纹波处理。变频器、大功率电机、接触器动作产生的噪声，被挡在数码传输这一段之外。
转换误差控制在满量程 ±0.01% 以内，响应时间不超过 0.5 毫秒。供电 +24V DC（20.4 至 28.8V），接线走端子排，可接屏蔽双绞线；DIN 导轨安装或固定在电控箱内。工作温度 -40℃ 到 +70℃。对还在用老 PLC、模拟量输入端口不能换成总线接口的改造项目，这条路需要动的东西最少：传感器换成 1830 数码尺，控制器那边不用改。
产品特点
- 把 START/STOP 数码信号转换成 0–10V 标准模拟电压输出
- 转换精度不超过满量程的 ±0.01%，响应时间不超过 0.5 毫秒
- 位移信号以数码格式远距离传输，不受电缆衰减与感应干扰影响
- 内置 24V 滤波与稳压，抑制电网波动引起的读数漂移
- 输出经低纹波处理，适合高精度闭环控制
- 专为强电磁干扰环境设计，隔离变频器与大功率电机噪声
- 端子排接线，支持屏蔽双绞线；DIN 导轨安装
- 改造时原 PLC 无需更换，保留已有模拟量输入端口即可
典型应用
- 变频器干扰严重的注塑机、压铸机位移反馈
- 冶金轧机、液压机的位置控制
- 老旧设备改造：保留原 PLC 模拟量输入，控制器不用换
- 需要长距离传输位移信号、又不想铺模拟量电缆的场合
常见问题
这个模块用在什么场合？
传感器的输出是 START/STOP 脉冲形式，而控制系统只能接收标准模拟量信号时，用这个模块把脉冲转成电压或电流输出，接进 PLC 模拟量模块或者显示仪表。
和转 CANBUS 的版本怎么选？
看控制器接口：只有模拟量输入通道就选转模拟量的版本；控制系统走 CAN 总线、需要把数据并入网络，就选转 CANBUS 的版本。按后级接口定，别为了通用性多接一级转换。
输出信号有哪几种？
按型号提供电压或电流形式的模拟量输出。传输距离远、现场干扰大时优先用电流输出，短距离接模拟量模块电压输出即可。
接线和调试要注意什么？

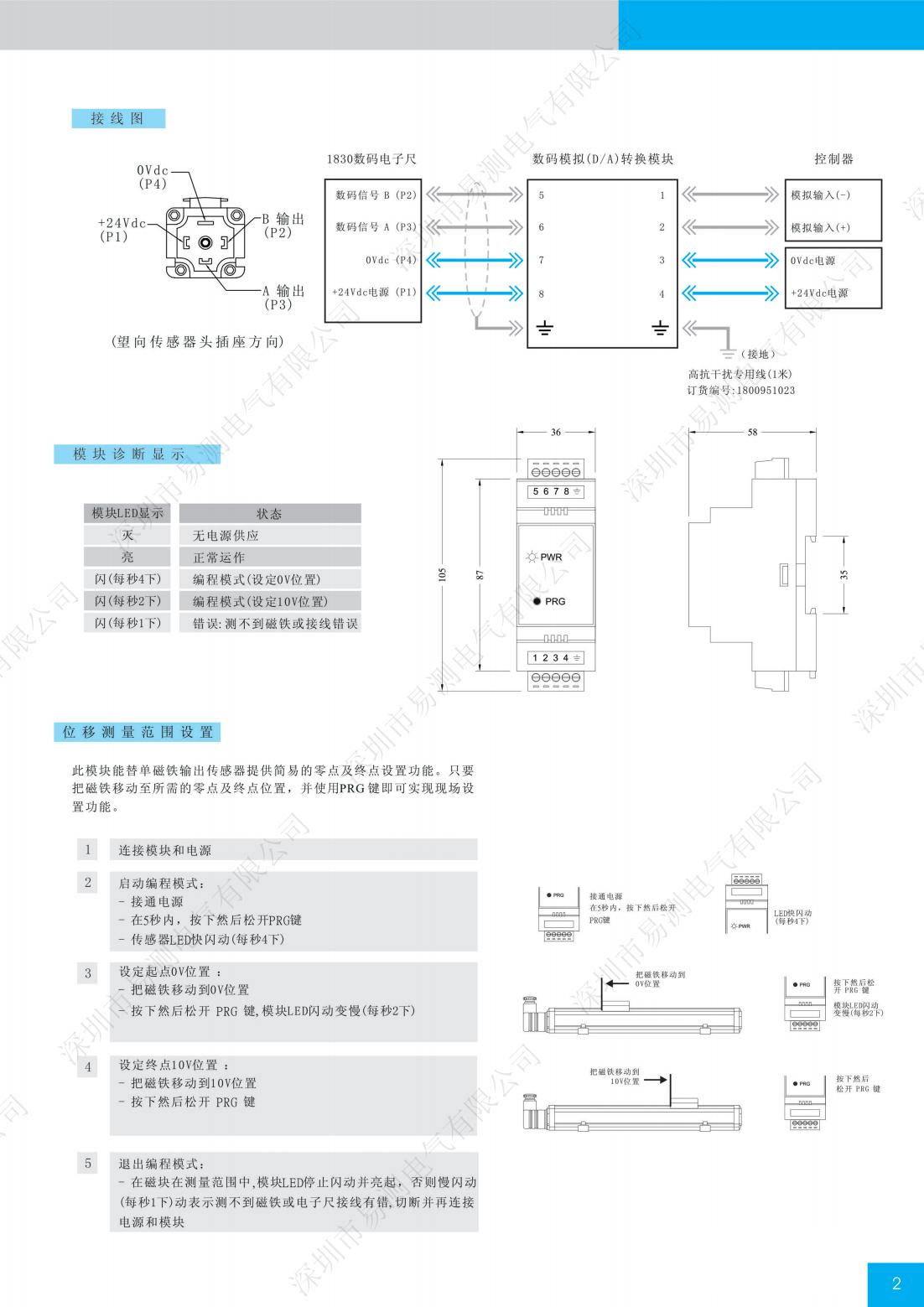

按接线图对应电源与信号端子，确认模拟量输出的量程与控制器通道设置一致。调试时先走一次全行程，记录零点和满量程对应的读数，便于日后核对。
订货要说明哪些信息？
传感器型号与输出形式、控制器的模拟量输入类型与量程、以及供电方式。这三项说清楚，模块配置即可确定。
