16系列油缸内置磁致伸缩位移传感器技术参数
| 产品系列 | 16 系列(油缸内置式 / 扁平电子仓,适配 U 型吊环及窄空间油缸) |
|---|---|
| 品牌 | Germanjet / 德敏哲(易测电气代理) |
| 测量原理 | 非接触式磁致伸缩(磁悬浮)绝对位移测量 |
| 测量数据 | 直线位移(位置)/ 可扩展速度输出 |
| 有效行程 | 50 ~ 4000 mm(可定制) |
| 输出信号(可选) |
模拟量电压:0–10Vdc / ±10Vdc(双极性可选) 模拟量电流:4–20mA / 0–20mA SSI:同步串行接口,二进制码或格雷码(RS‑422),8–32 bit 可编程 START/STOP:数码脉冲格式(可配合 1800951021 D/A 或 180095100x 总线模块) |
| 分辨率 |
模拟量:16 bit D/A,0.0015% FS(最小 1 μm) SSI:1 / 2 / 5 / 10 / 20 / 50 / 100 μm 可选 START/STOP:0.005 mm |
| 重复精度 | < ±0.001% FS(最小 ±2.5 μm) |
| 非线性度 | < ±0.01% FS(最小 ±40 μm) |
| 更新时间 |
0.5 ms(≤1200 mm) 1.0 ms(≤2400 mm) 2.0 ms(≤4000 mm) |
| 供电电源 | +24 V DC(20.4 ~ 28.8 V DC) |
| 输入保护 | 极性保护至 -30 V DC,过压保护至 36 V DC |
| 电流消耗 | ≤ 100 mA(视量程与输出类型而定) |
| 绝缘强度 | 500 V DC(DC 地端对机器接地端) |
| 电子仓形式 | 扁平型(适合窄油缸活塞杆腔及 U 型吊环油缸安装空间受限场合) |
| 接头型式 | 6 针 D60 公接头 / M12 5针(依订货配置) |
| 工作温度 | -40 ℃ ~ +75 ℃(湿度 ≤90%,无结露) |
| 防护等级 | IP67(插头正确连接时;测杆可达 IP68) |
| 抗振性能 | 15 g / 10–2000 Hz(IEC 60068‑2‑6) |
| 抗冲击性能 | 100 g(单一冲击)/ IEC 60068‑2‑27 |
| EMC 标准 |
辐射:EN 61000‑6‑3 抗扰:EN 61000‑6‑2、EN 61000‑4‑2/3/4/6 |

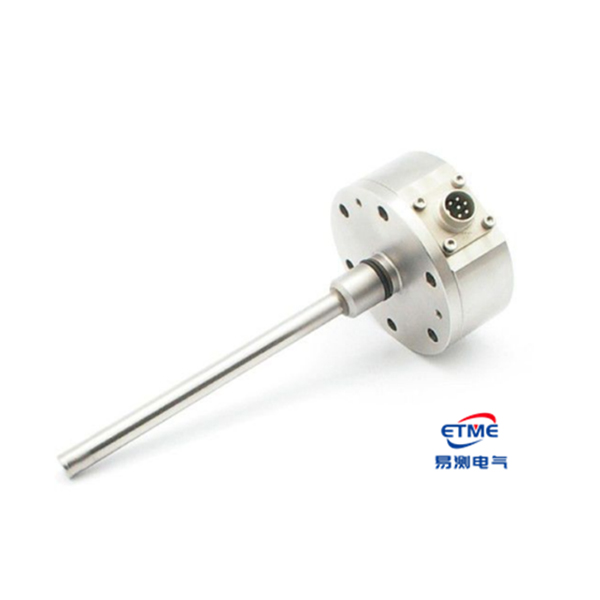

扁平电子仓设计特点

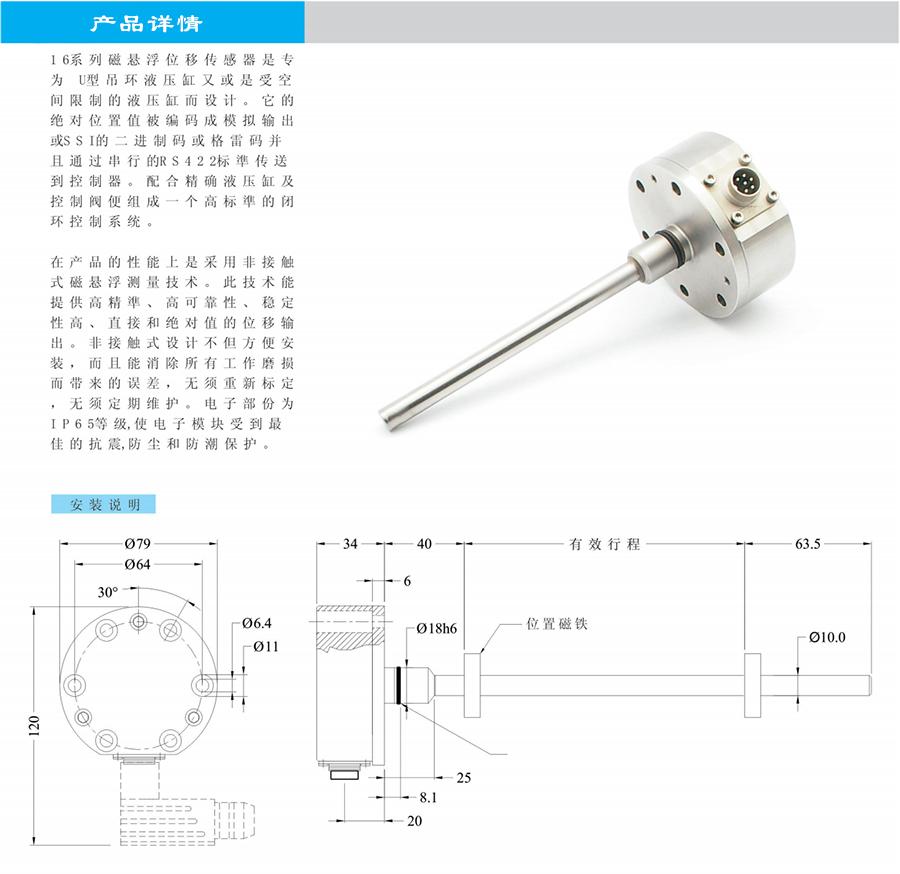

- 专为受限空间:扁平电子仓截面远小于圆柱型,可装入活塞杆直径较小的油缸或带 U 型吊环结构的液压缸。
- 油缸一体化:传感器直接装入液压缸活塞杆腔,磁浮子随活塞移动,非接触测量无磨损。
- 多协议支持:同一传感杆可选模拟 / SSI(二进制或格雷码)/ START·STOP 输出电子头。
- 高可靠性:IP67 电子仓 + IP68 测杆,抗振 15g,适合连续运行液压系统。
SSI 输出说明

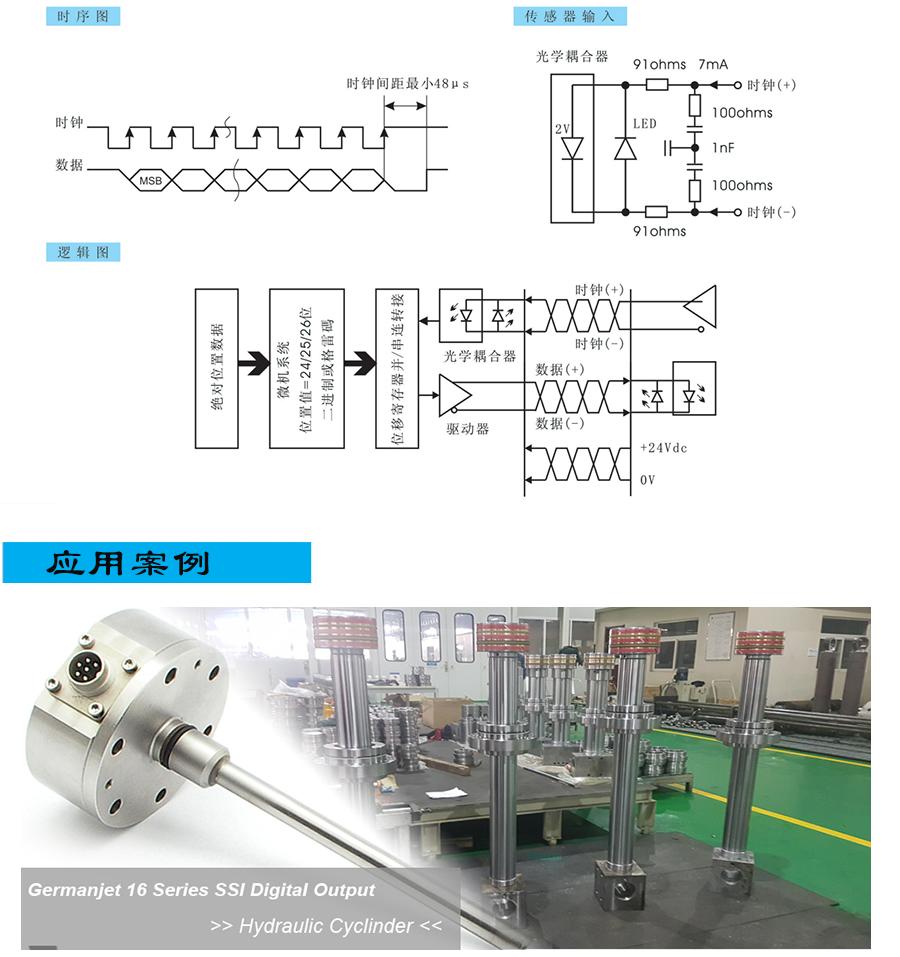

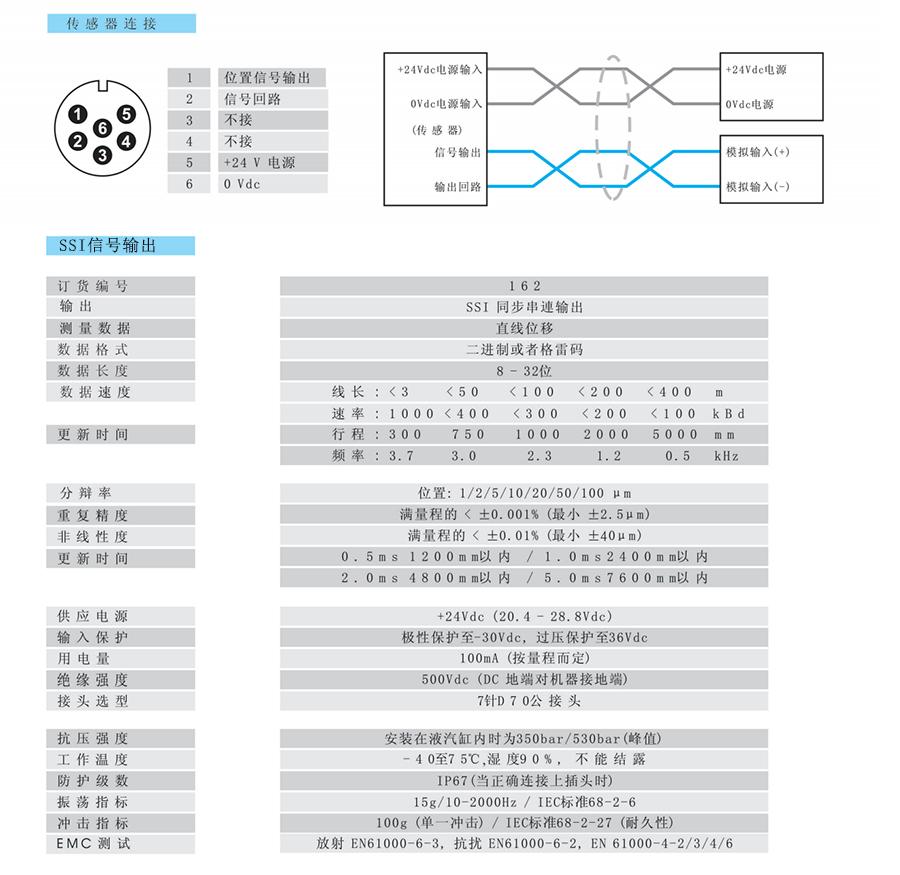

绝对位置值经磁致伸缩波导感应后编码为 SSI 同步串行格式, 通过 RS‑422 差分传输送至控制器,支持 二进制码或格雷码 可设, 数据长度 8–32 bit 可编程,抗干扰强,适合多轴同步控制场合。
典型应用
- 空间受限液压油缸:U 型吊环油缸、窄径活塞杆腔内置安装

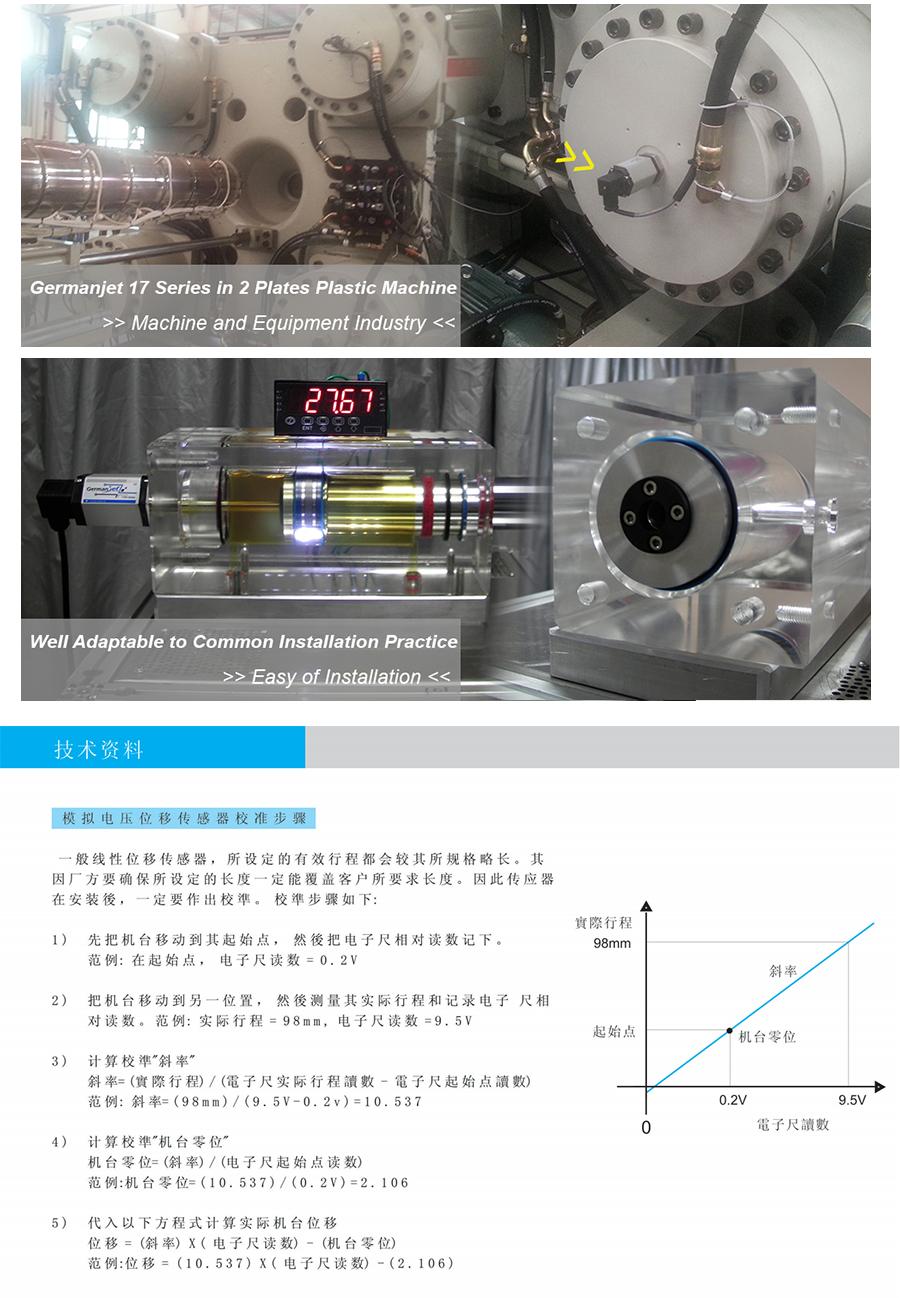

- 注塑机 / 压铸机:合模/射胶位置闭环控制(内置安装)
- 冶金与重工:水电机组接力器、轧机液压位置反馈
- 要求 SSI 通讯的伺服液压系统

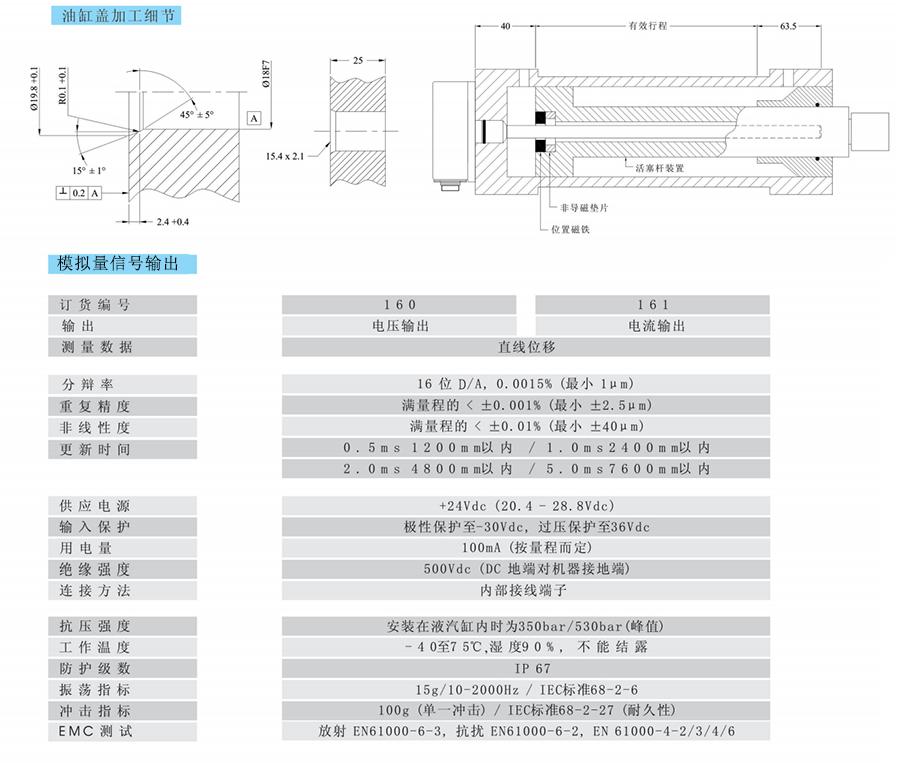

※ 选型提示:内置安装需确认油缸内径、电子仓扁平尺寸是否可入活塞杆腔、后死区长度及磁环安装方式,建议提供油缸断面图确认适配性。
