在高要求的工业应用中，精确的位移测量至关重要。Germanjet德敏哲的16R系列冗余输出磁致伸缩位移传感器应运而生，专为电厂、船舶推进系统和高速铁路技术等具有挑战性的环境而设计。该传感器的冗余设计确保即使在极端条件下，也能提供稳定且准确的位移数据。

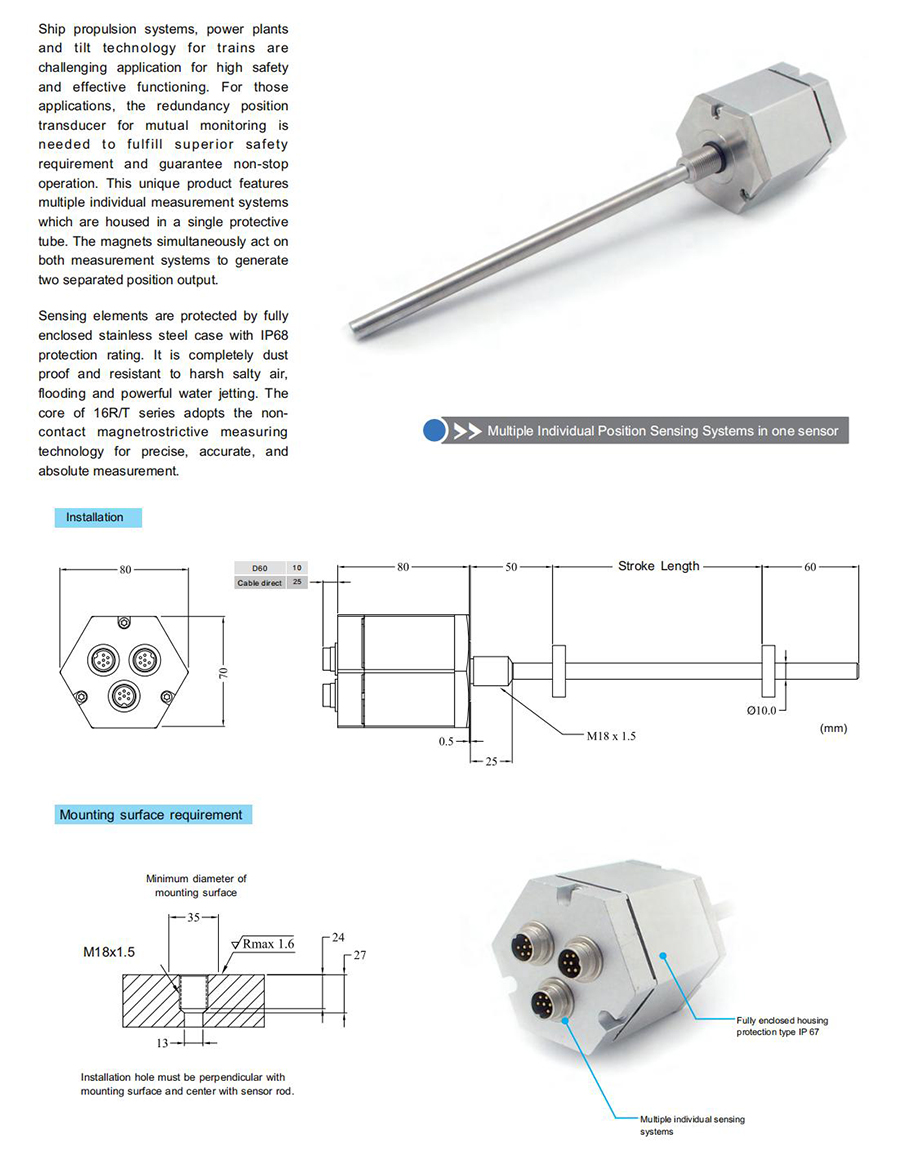

Germanjet 16系列传感器采用创新的冗余设计，两个完全独立的测量部分均放置在单一的保护管中，极大地增强了其可靠性。这两个测量部分通过同一个磁铁进行感应，实现了高效且精确的位移测量。
两/三测量系统：16R系列的独特之处在于其双测量部分，即使一个部分出现故障，另一个部分仍然可以继续正常工作，确保数据的可靠性。
耐高温与耐压：该传感器经过特殊设计，能够承受电厂及船舶推进系统中的高温和高压环境，适应多种挑战性操作条件。
高精度输出：采用先进的磁致伸缩技术，提供高分辨率和精准的测量结果，适合高速铁路和其他要求严苛的应用。
应用领域
在电厂中，16R系列传感器可用于监测关键设备的位移，例如涡轮机或发电机的运动，确保设备运行的稳定性与安全性。双测量系统能有效降低因传感器故障造成的风险，确保电力生产顺利进行。
在船舶推进技术中，精确的位移监测对船舶性能至关重要。Germanjet 16系列提供了可靠的信号反馈，帮助操控系统进行实时调整，确保船舶稳定运行，适应各种海洋环境。
在高速铁路系统中，准确的位移测量不仅保障了列车的安全运行，也提升了乘客的舒适度。16系列位移传感器实时监测轨道与车体之间的相对位置变化，支持高速铁路的高效安全运行
16R/T 系列冗余输出磁致伸缩位移传感器技术参数
| 产品系列 |
16R（双通道冗余）/ 16T（三通道冗余） |
| 品牌 |
Germanjet / 德敏哲（易测电气代理） |
| 测量原理 |
磁致伸缩非接触式绝对位移测量 |
| 冗余设计 |
双/三套独立测量系统，共杆共磁浮子
单系统故障时，其余系统仍可正常输出
|
| 测量行程 |
50 ～ 4000 mm（可定制） |
| 分辨率 |
≤ 0.001% FS（最小 1 μm） |
| 重复精度 |
≤ ±0.001% FS（最小 ±2.5 μm） |
| 非线性度 |
≤ ±0.01% FS（最小 ±50 μm） |
| 输出信号 |
模拟量：4–20mA / 0–10V（每通道独立）
|
| 更新时间 |
模拟量：≤ 1 ms
数字量：≤ 0.5–4 ms（依协议与行程）
|
| 供电电源 |
+24 V DC（20.4 ～ 28.8 V DC），双路冗余供电可选 |
| 防护等级 |
电子仓：IP67
测杆：IP68（可长期浸水，最高 10 bar）
|
| 工作温度 |
-40 ℃ ～ +85 ℃（特殊版本可扩展） |
| 存储温度 |
-40 ℃ ～ +90 ℃ |
| 外壳材质 |
304 不锈钢（耐腐蚀、抗盐雾） |
| 抗振性能 |
15 g / 10–2000 Hz（IEC 60068‑2‑6） |
| 抗冲击性能 |
100 g / 11 ms（IEC 60068‑2‑27） |
| EMC 标准 |
辐射：EN 61000‑6‑3
抗扰：EN 61000‑6‑2、EN 61000‑4‑2/3/4/6
|
|
|
| 安装方式 |
M18×1.5 螺纹固定 |
冗余工作原理说明
16 系列传感器在单一不锈钢保护管内集成 两套（16R）或三套（16T） 完全独立的磁致伸缩测量系统。
所有系统共享同一磁浮子，实现同步位移检测。
- 双通道模式（16R）：互为热备份，主控系统可实时比对两路输出，任一通道异常即可无缝切换。
- 三通道模式（16T）：采用“三取二”仲裁逻辑，大幅提升系统在核电、船舶推进、高速铁路等关键场景的安全性。
- 冗余供电设计可有效防止因单路电源失效导致的测量中断。
典型应用行业
- 船舶与海洋工程：推进器角度反馈、舵机位置监测、甲板机械
- 能源电力：汽轮机阀位、水电机组接力器行程、核电站安全系统
- 轨道交通：高铁转向架位移监测、列车倾斜控制
- 重型装备：冶金轧机、大型液压系统、港口起重机
