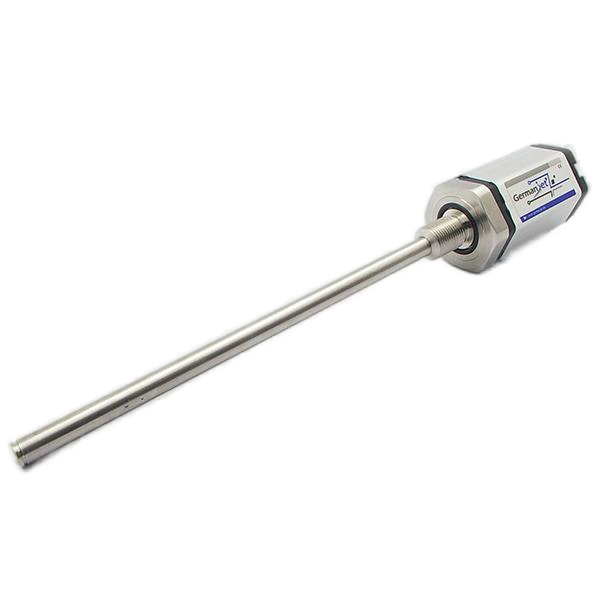

19 系列 H 型内置油缸磁致伸缩位移传感器产品介绍
19 系列 H 型是装进液压缸活塞杆腔里的那一类，电子仓做成扁平与圆柱两种外形，按油缸内径来挑。测的仍是那根磁致伸缩感应杆：磁浮子沿杆移动，全程非接触，输出的是绝对位置，断电再来电读数就是当前实际位置，不用执行回零动作。
行程覆盖 50 到 7600 毫米。同一根传感杆可以配不同类型的电子头——要模拟量就选 0–10V 或 4–20mA，要数码量可以走 START/STOP 脉冲、SSI 同步串行、CANopen，或者直接上 Profinet / Profibus-DP / EtherCAT 总线。分辨率随输出形式走：模拟量是 16 位 D/A，对应满量程的 0.0015%，最小能分到 1 微米；SSI 与 CANopen 可在 1 到 100 微米之间按档位选。
重复精度最小可到 ±2.5 微米，约合满量程的 ±0.001%；非线性度小于 ±0.01%，最小 ±40 微米。更新时间和行程挂钩：1200 毫米以内 0.5 毫秒，2400 毫米以内 1.0 毫秒，4800 毫米以内 2.0 毫秒，7600 毫米 5.0 毫秒——行程越长刷新周期越长，闭环带宽要按这个留余量。电子仓 IP67，测杆可达 IP68；工作温度 -40℃ 到 +75℃，湿度 90% 以内且不结露。
产品特点
- 直接装入液压缸活塞杆腔，扁平与圆柱两种电子仓适配不同缸径
- 非接触磁致伸缩测量，绝对位置输出，断电后重新上电不需要归零
- 同一根传感杆可换配模拟、SSI、CANopen、START/STOP 电子头，改输出不用换机械件
- 模拟量分辨率 16 位 D/A，对应满量程 0.0015%，最小 1 微米
- 重复精度小于满量程 ±0.001%（最小 ±2.5 微米），非线性度小于 ±0.01%（最小 ±40 微米）
- 双磁铁模式时两磁铁间距至少留 76 毫米
- 电子仓 IP67、测杆可达 IP68，抗振 15g（10–2000Hz）、抗冲击 100g
- 供电 +24V DC，20.4 至 28.8V 都能工作，带极性保护与过压保护
典型应用
- 注塑机射胶与锁模机构的行程闭环
- 压铸机压射缸的位置反馈
- 水电机组接力器的行程监测
- 冶金轧机的辊缝与液压位置检测
- 石化、制药车间里对防护与洁净有要求的油缸内置检测
常见问题
H 型是内置安装，装进油缸要做什么准备？

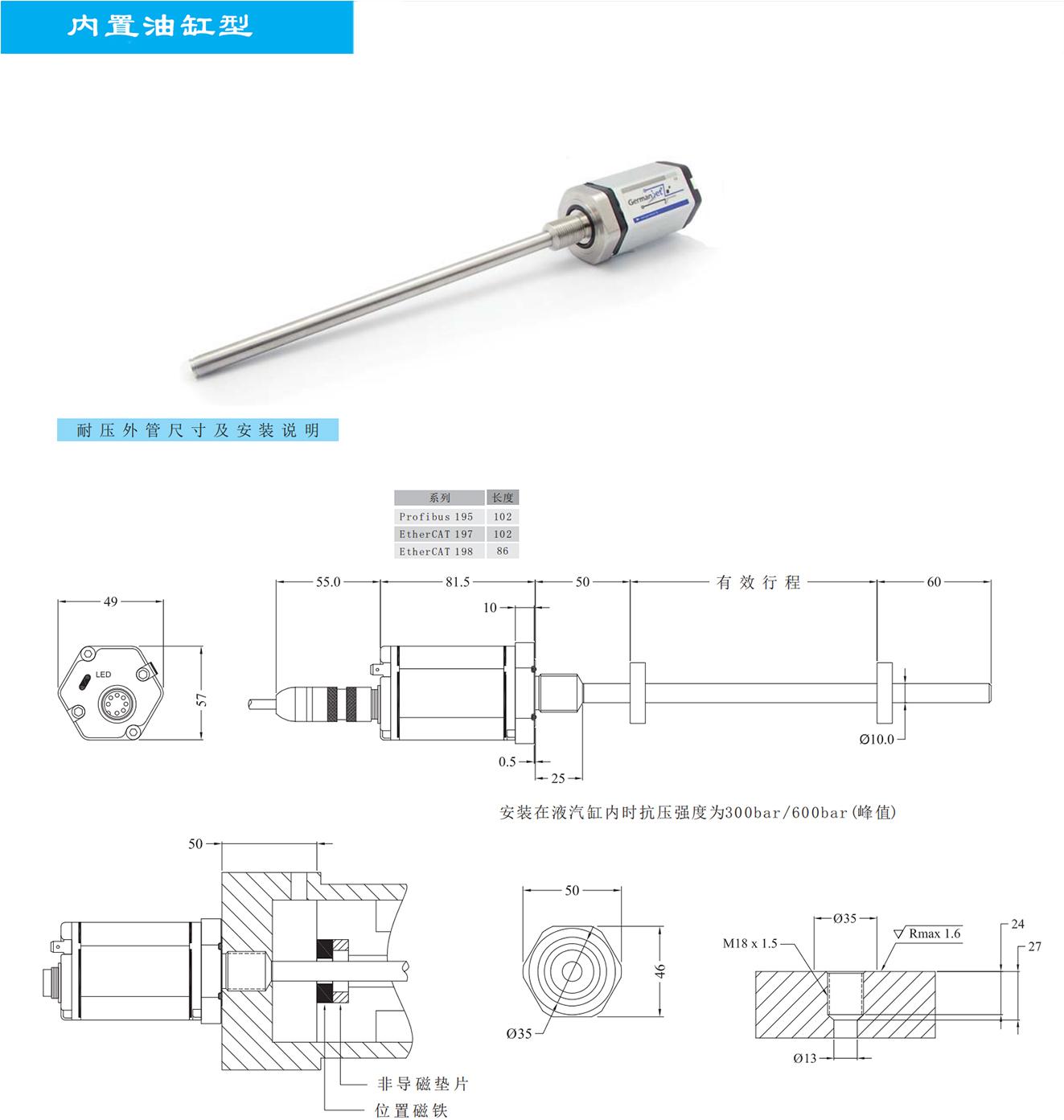

需要在缸盖上加工出测杆穿过的安装孔并配好螺纹与密封，磁环固定在活塞上跟着活塞运动，电子仓留在缸外。加工前先核对测杆直径、安装螺纹和孔深，这些尺寸按传感器的安装图纸来。
磁环和活塞怎么配合？

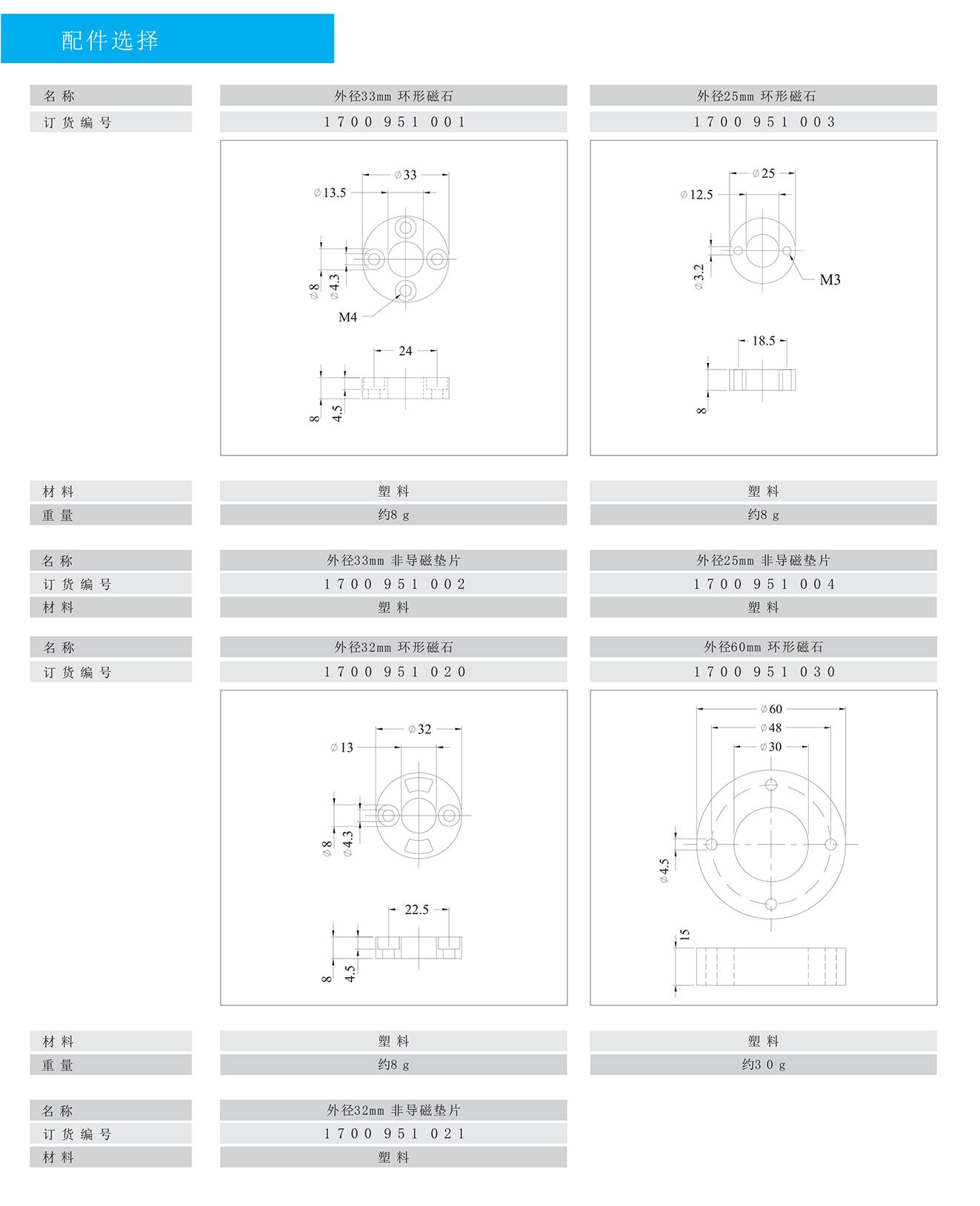

磁环一般嵌在活塞的环形槽里，随活塞一起移动，与测杆保持非接触。装配时注意磁环不能松动，也不能被铁磁性异物挤压，否则会改变磁场分布、影响读数。
内置式对油缸加工精度有什么要求？
缸盖上的安装孔要与活塞杆同心、端面平整，同轴度不够会让测杆长期承受侧向力，轻则读数漂移，重则损伤波导丝。按安装图纸的平面度与垂直度要求加工，别省工序。
H 型、P 型、D 型有什么区别？
19 系列按安装方式分型：H 型是内置油缸型，P 型是外置式，D 型是分体式。油缸可以加工安装孔、追求结构紧凑的选 H 型；不方便动油缸的选 P 型；空间或温度受限需要把电子仓挪走的选 D 型。
下单前要提供哪些参数？
行程、油缸耐压等级、缸盖安装螺纹规格、磁环固定方式、输出信号形式与接头类型。把这几项列清楚，可以避免到货后返工。
