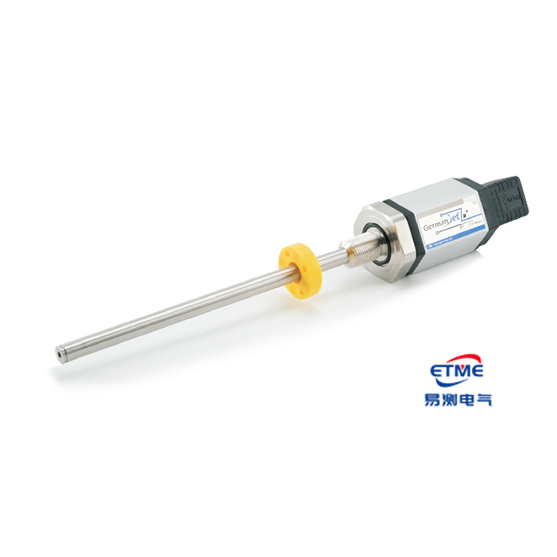

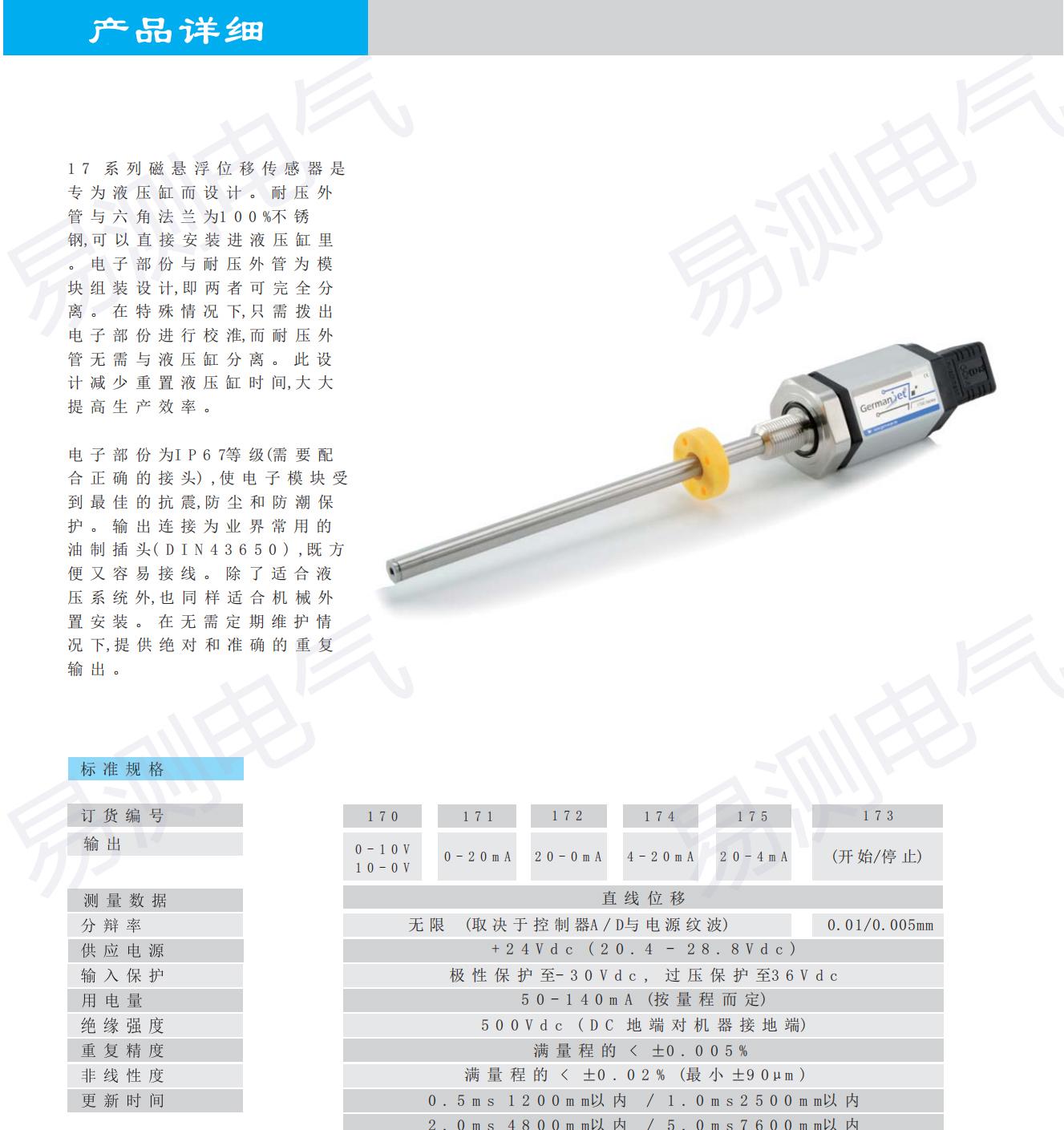

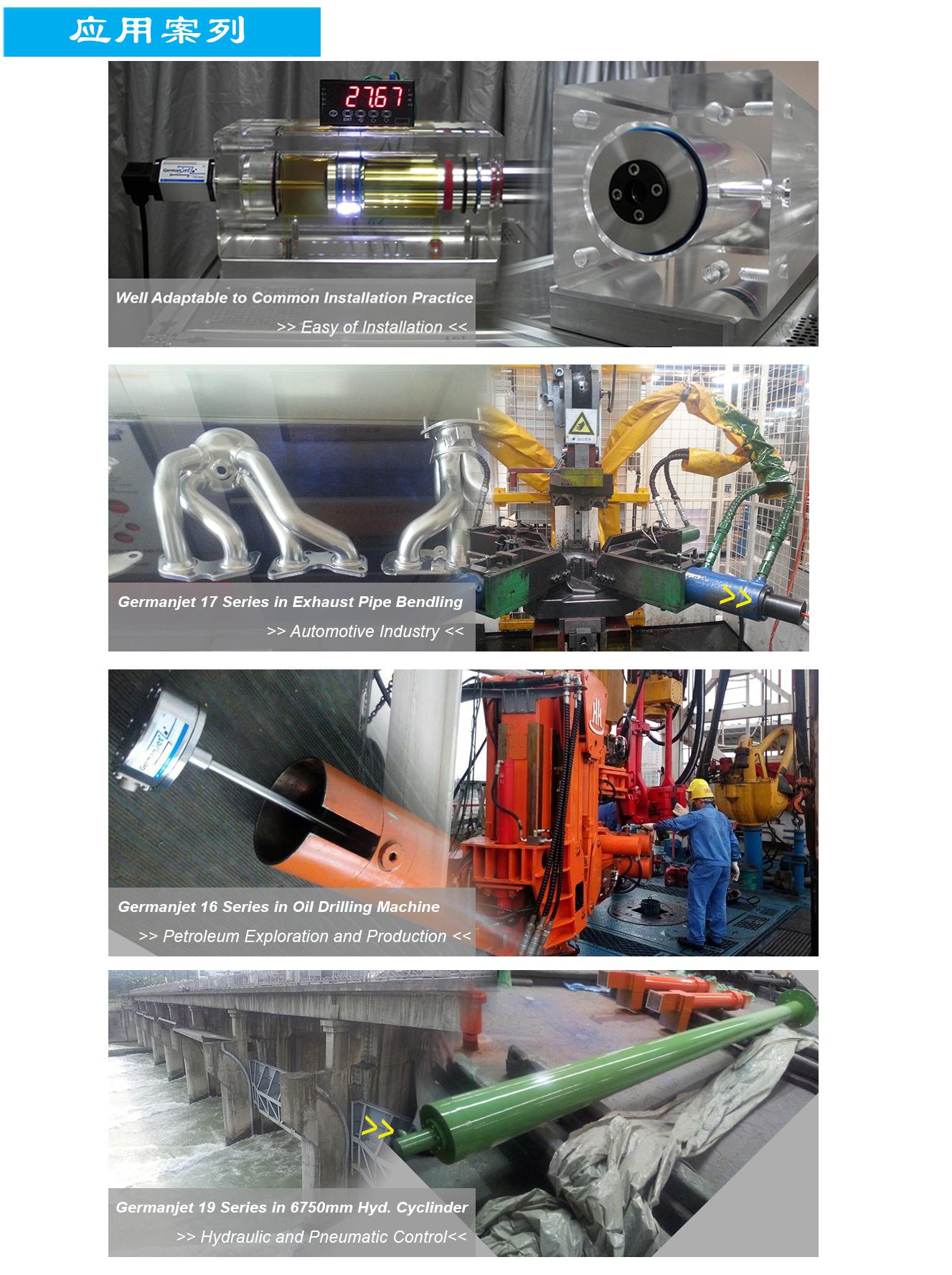

17 系列磁悬浮位移传感器技术参数
| 产品系列 | 17 系列(磁悬浮位移传感器) |
|---|---|
| 品牌 | Germanjet 德敏哲 |
| 测量原理 | 磁致伸缩非接触式(绝对位置输出) |

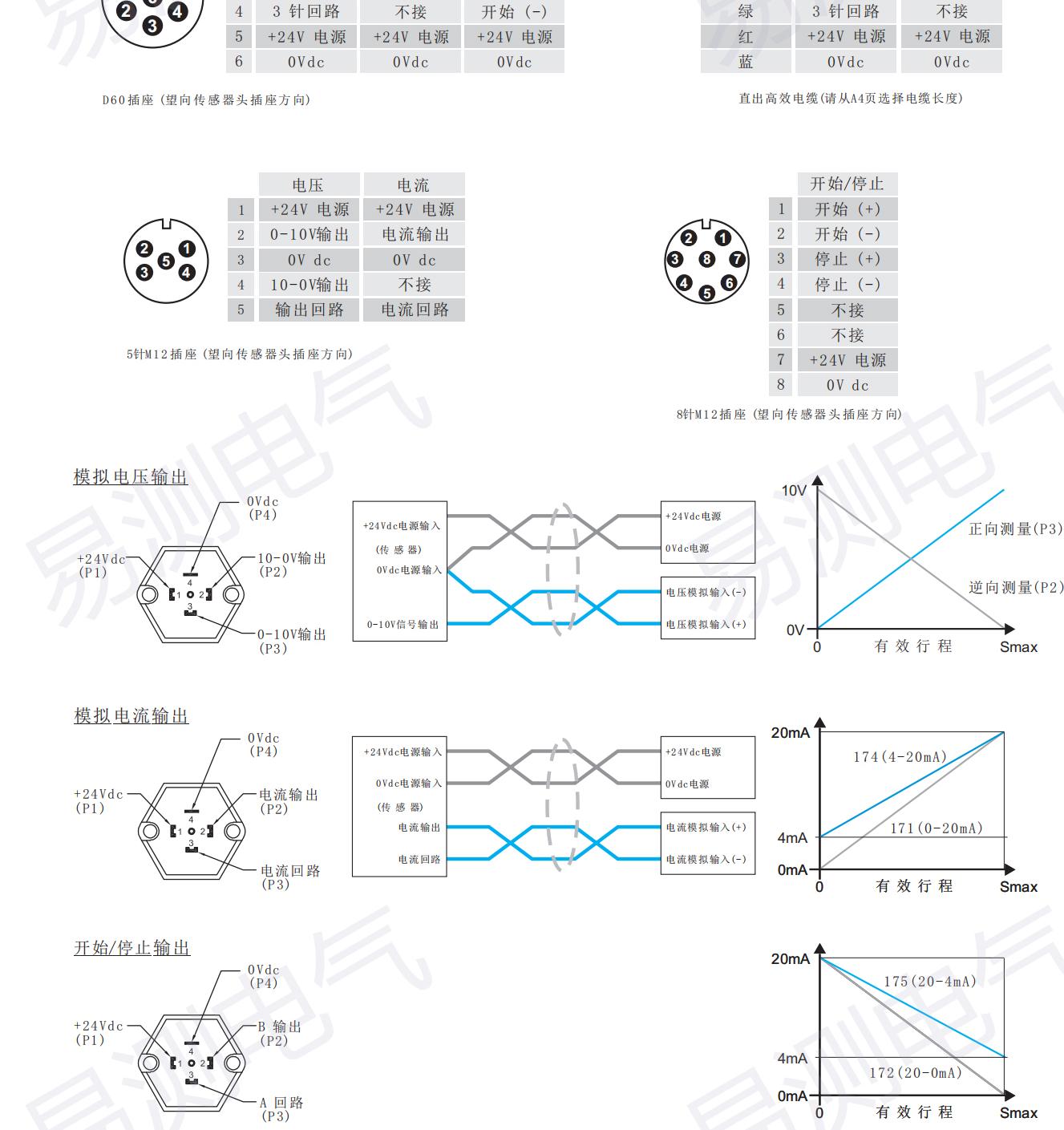

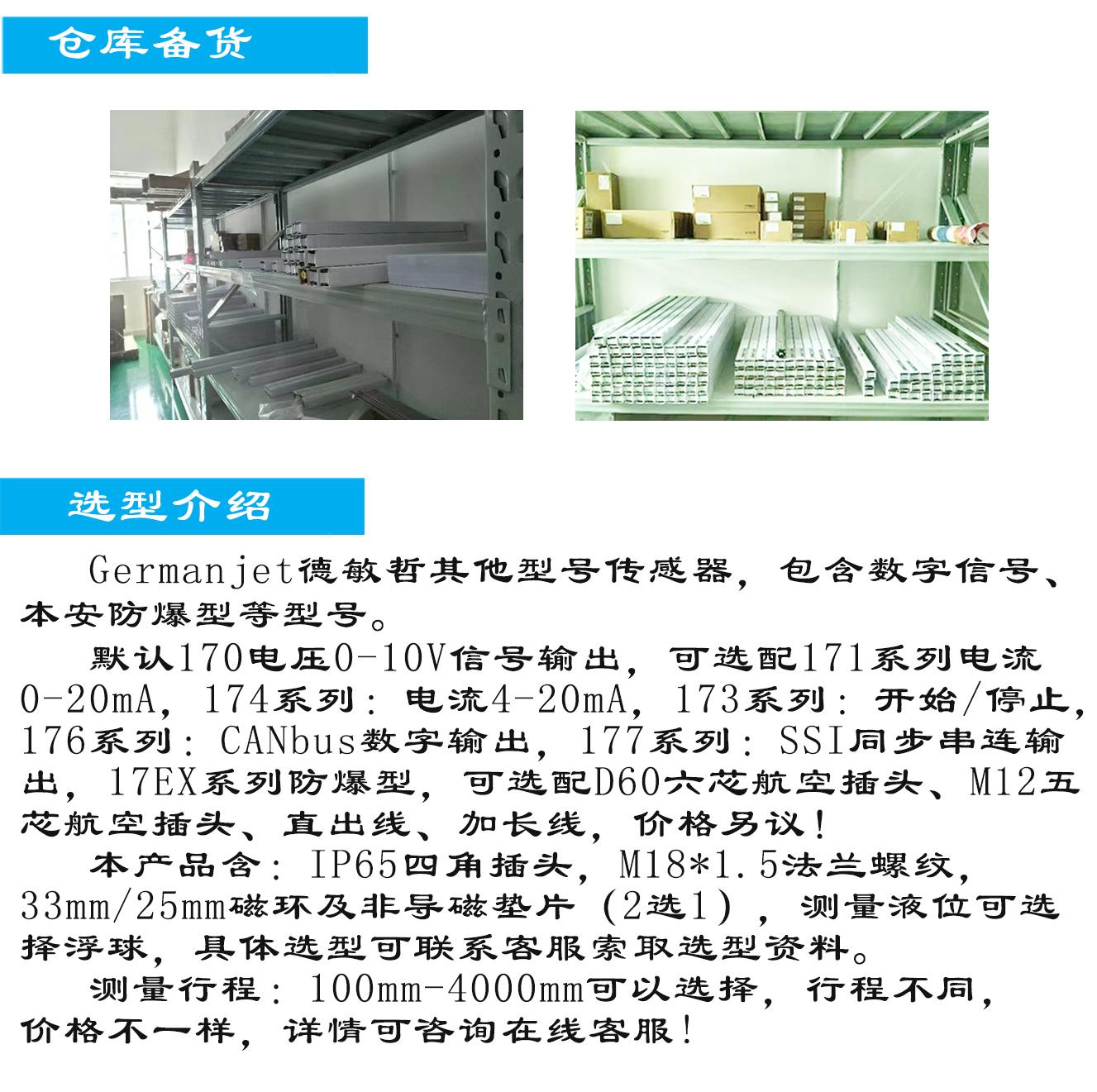

| 订货编号 |
170:0–10 V DC / 10–0 V DC 171:0–20 mA DC 172:20–0 mA DC 173:开始/停止(开关量) 174:4–20 mA DC 175:20–4 mA DC |
| 位移量程 | 0 ~ 2500 mm(标准型,支持非标定制) |
| 分辨率 | 0.01 mm / 0.005 mm(取决于控制器 A/D 与电源纹波) |
| 非线性度 | < ±0.02% FS(最小 ±90 μm) |
| 重复精度 | < ±0.005% FS |
| 更新时间 |
量程 ≤ 1200 mm:0.5 ms 量程 ≤ 2500 mm:1.0 ms 量程 ≤ 4800 mm:2.0 ms 量程 ≤ 7600 mm:5.0 ms |
| 供电电压 | +24 V DC(20.4 ~ 28.8 V DC) |
| 输入保护 |
极性保护:最大 -30 V DC 过压保护:最大 36 V DC |
| 工作电流 | 50 ~ 140 mA(随量程变化) |
| 绝缘强度 | 500 V DC(DC 地端与机器接地端之间) |
| 出线方式 | DIN 43650 标准油制插头(3 针) |
| 结构材质 |
耐压外管:全不锈钢 六角法兰:全不锈钢 测杆直径:Φ10 mm |

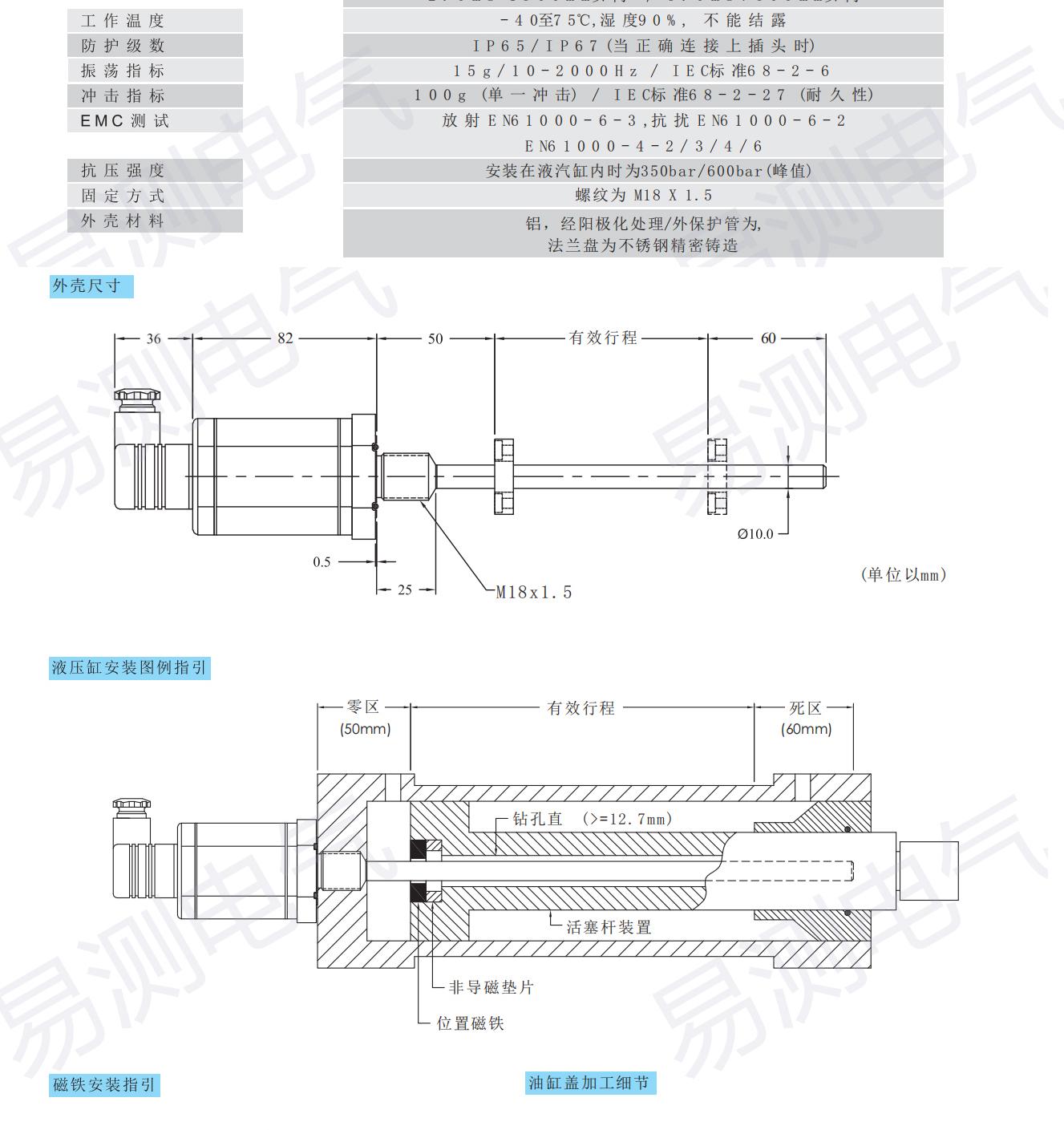

| 安装方式 |

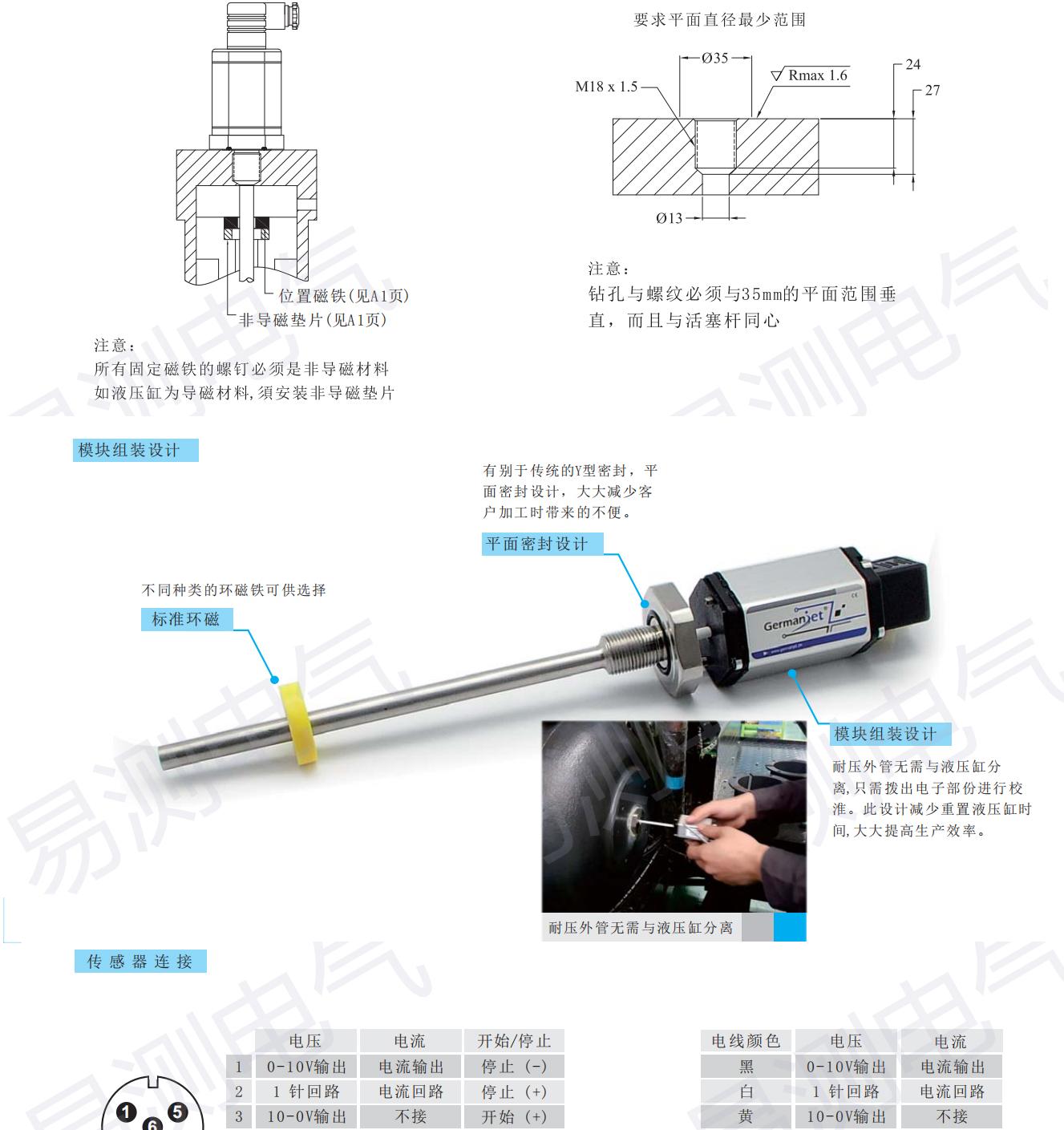

螺纹安装 M18×1.5(平面密封设计) 要求平面直径 ≥ 35 mm,钻孔与螺纹需与活塞杆同心 |
| 位置磁铁 | 标准环磁(OD33),油缸为导磁材料时需加装非导磁垫片 |
| 电子模块 | IP67 防护,模块化设计,可与耐压外管分离 |
| 工作温度 | -40 ℃ ~ +75 ℃(电子模块) |
| 环境湿度 | ≤ 90% RH(不能结露) |
| 防护等级 | IP67(传感器整体,正确连接后) |
| 抗振动 | 15 g / 10–2000 Hz(IEC 68-2-6) |
| 抗冲击 | 100 g(单一冲击,IEC 68-2-27) |
| EMC 等级 | EN61000-6-4(发射)/ EN61000-6-2(抗扰) |
| 备注 |
● 采用模块化组装设计,电子部分与耐压外管可完全分离,维护时无需拆卸油缸 ● 平面密封设计(区别于传统 Y 型密封),减少客户加工难度 ● 所有固定磁铁的螺钉必须为非导磁材料 ● 耐压外管无需与液压缸分离,只需拔出电子部分即可校准,大幅减少停机时间 |
