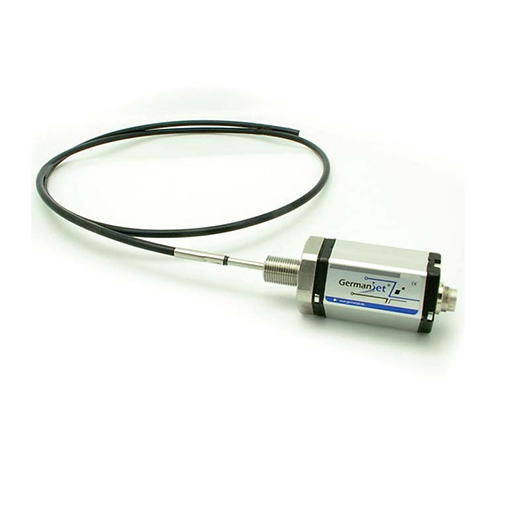

19F 系列柔性软管型磁致伸缩位移传感器产品介绍

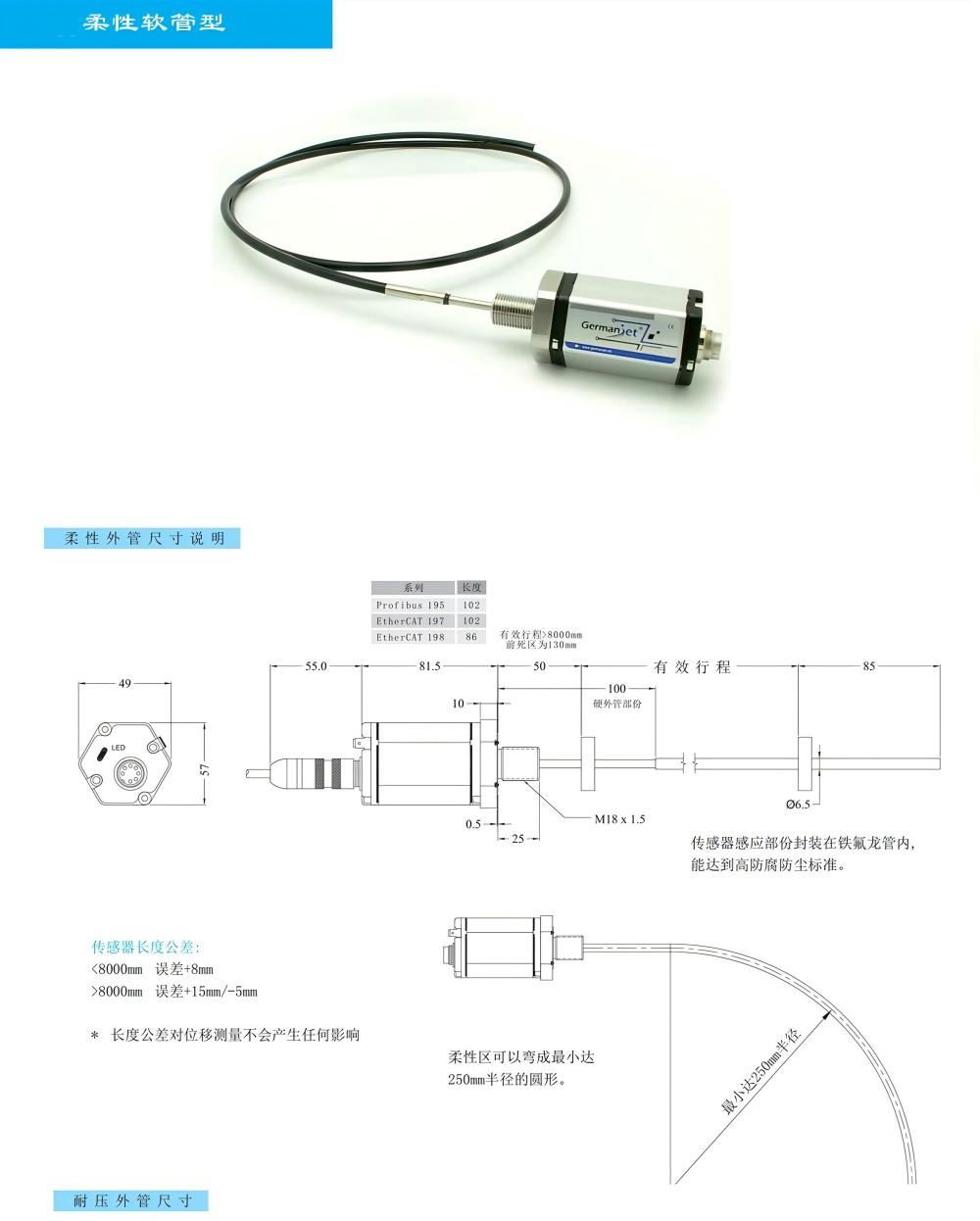

19F 系列解决的是「行程太长、现场又没有直路」这个矛盾。它用铁氟龙（PTFE）防腐耐磨软管把感应元件包起来，可以在狭小空间里弯着走，最小弯曲半径 250 毫米，顺便把大型设备运行时的扭力与振动吸收掉——刚性测杆在这种行程下才容易断。
行程 50 到 8000 毫米。前死区与行程挂钩：8000 毫米以内是 50 毫米，超过 8000 毫米要留 130 毫米，这段要预留进安装空间。安装为 M18×1.5 螺纹固定，也可以选法兰安装。

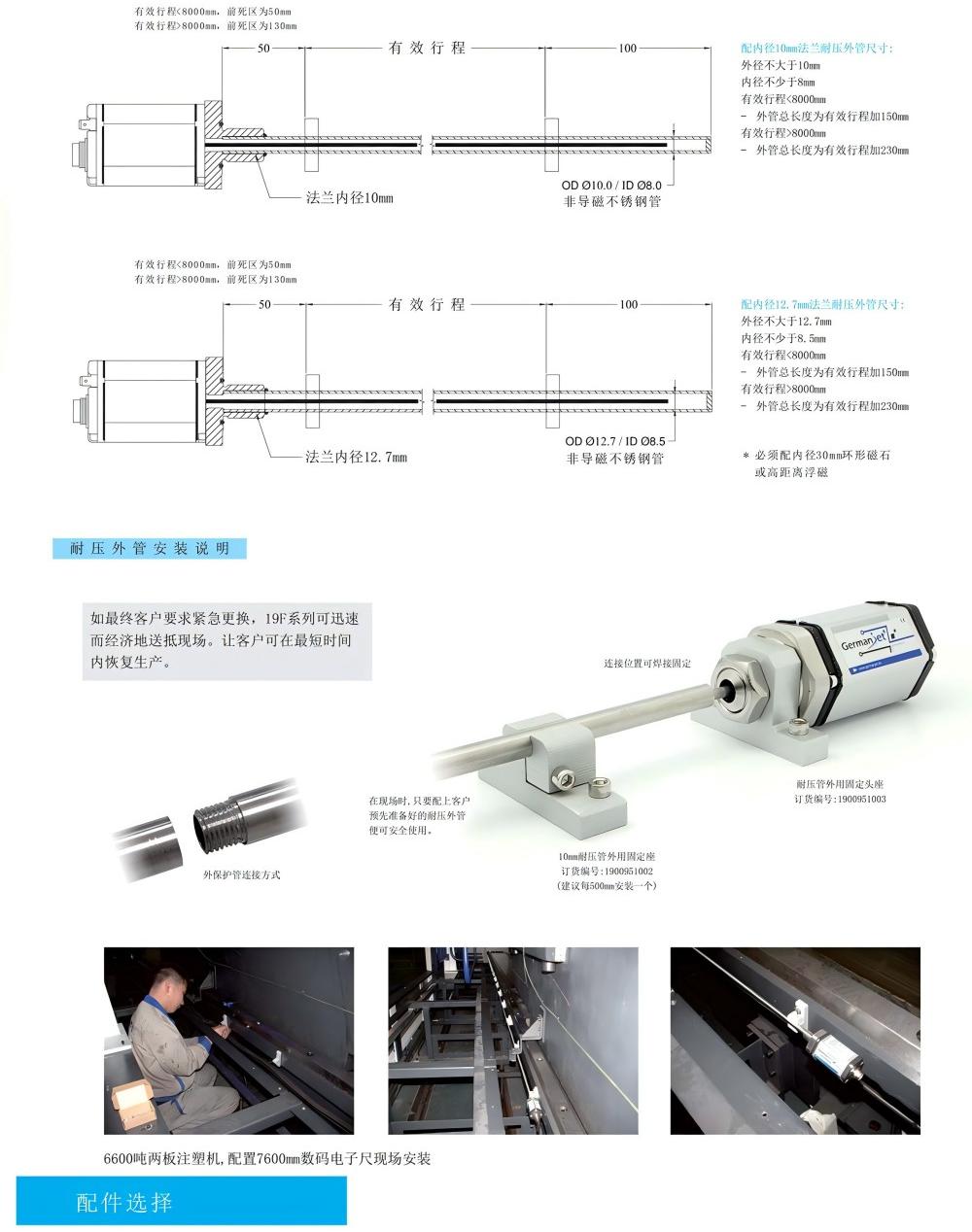

分辨率按输出类型分：模拟量 0.01 毫米，数字量 0.005 毫米。线性精度 ±0.02% FS，内置温度补偿，温度漂移不超过 30 ppm/℃。电子仓 IP67，测管与软管 IP68 可长期浸水，标准耐压不超过 35MPa（350 bar）；液压场合可以加装法兰型耐压外管，Φ10 毫米规格每 500 毫米加一个固定座（订货号 1900951002），Φ12.7 毫米规格对应订货号 1900951003，加装后系统承压可提升到 200MPa。工作温度 -40℃ 到 +85℃。
产品特点
- 铁氟龙（PTFE）防腐耐磨软管，可在狭小空间内弯曲布置
- 最小弯曲半径 250 毫米，长行程下仍能吸收设备扭力与振动
- 行程 50 到 8000 毫米，覆盖大型设备的超长测量需求
- 分辨率：模拟量 0.01 毫米，数字量 0.005 毫米
- 线性精度 ±0.02% FS，内置温度补偿，漂移不超过 30 ppm/℃
- 电子仓 IP67，测管与软管 IP68，可长期浸水
- 输出可选模拟量或 SSI / CANopen / Profibus-DP / Profinet / EtherCAT
- 液压场合可加装法兰型耐压外管，承压能力提升至 200MPa
典型应用
- 超大型注塑机的开模行程监测
- 冶金液压机的长行程油缸位置反馈
- 水利工程闸门开度监测
- 试验机与钢结构的大型材料拉伸、沉降位移检测
常见问题
柔性软管型解决的是什么安装难题？
长行程刚性测杆在安装时对直线度和支撑要求高，软管型把测杆做成可弯曲的软管，能顺着设备结构走线、绕开障碍，在空间受限或者路径不直的长行程设备上好安排。
适用的行程范围是多大？
19F 系列定位就是长行程场合。具体行程档位以型号规格为准，下单时把实际行程、安装路径和弯曲需求一并说明。
软管安装要注意什么？
按产品要求的弯曲半径施工，不要出现急弯和死折；软管需要分段固定，避免运行中晃动与摩擦；弯曲段尽量避开有冲击和磨蹭的位置。
防护和耐环境能力怎么样？
按型号的防护等级与工作温度范围选。户外或者有冲洗的工位要关注接头密封，软管外皮与接头过渡段的保护同样重要，这里是长期使用中最容易出问题的位置。
和刚性测杆型怎么选？
安装路径直、空间充足、要求刚性好，选刚性测杆；路径弯折、空间受限、行程又长，选柔性软管型。两者测量原理相同，差别在机械结构与安装适应性。
