直线位移传感器行业校准标准

线位移传感器校准规范
Calibration Specification for Linear Displacement Sensors

本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自 2011年12月14日起施行。

1范围
本规范适用于线位移传感器的校准。
2引用文献
本规范引用下列文献：
JJF 1001—1998通用计量术语及定义
JJF 1059—1999测量不确定度评定与表示
JJF 1094—2002测量仪器特性评定
GB/T 7665—2005传感器通用术语
GB/T 13606-2007 土工试验仪器岩土工程仪器振弦式传感器通用技术条件 GB/T 18459—2001传感器主要静态性能指标的计算方法 使用本规范时注意使用上述引用文献的现行有效版本。
3术语
3. 1 线位移传感器 linear displacement sensor 能感受长度尺寸变化并转换成可用输出信号的器件。
3. 2 灵敏度 sensitivity 传感器输出量变化值与相应输入量变化值之比。
3. 3 线性度 linearity
传感器正、反行程实际平均特性曲线相对于参比直线的最大偏差与满量程输出的百 分比。
注：随参比直线的不同，有多种线性度，本规范参比直线釆用最小二乘直线或最佳直线。
3. 4 满量程输出 full scale output
在规定条件下，传感器输出的上限值和下限值之间的代数差。
注：对于振弦（应变）式位移传感器，由于其输出量的特殊性，满量程输出为传感器输出范围内 上限输出频率的平方和下限输出频率的平方的代数差，如果振弦（应变）式位移传感器是以 频率模数（输出频率的平方除以1 000）为输出量，则满量程输出为上限输出频率模数和下限 输出频率模数的代数差。
4概述
线位移传感器可用来测量位移、距离、位置和应变量等长度尺寸，在工程测试中应 用广泛。线位移传感器输出信号的类型多，绝大部分线位移传感器输出电信号，如不同 频率的脉冲信号、电压或电流等模拟量；也有些线位移传感器已集成了信号转化功能, 能直接以数字方式或其他方式输出长度尺寸。

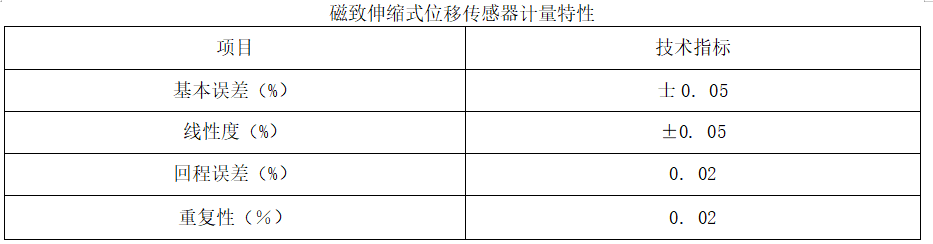

磁致伸缩式位移传感器计量特性

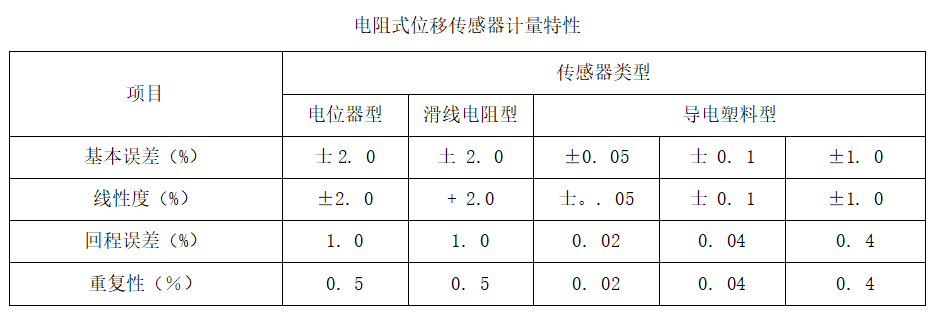

电阻式位移传感器（含电位器型、滑线电阻型、导电塑料型） 典型电阻式位移传感器计量特性见表5。

电阻式位移传感器计量特性

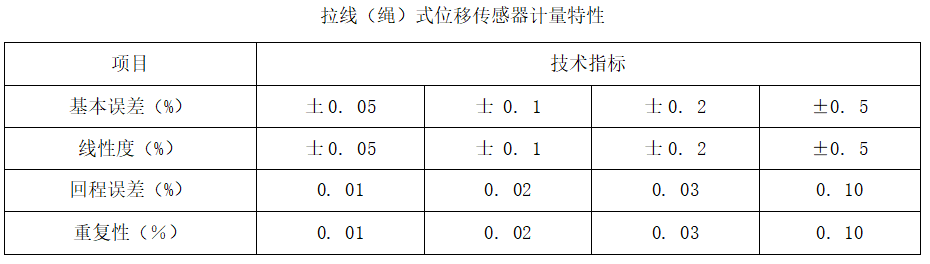

拉线（绳）式位移传感器 典型拉线（绳）式位移传感器计量特性
