PK滑块式直线位移传感器产品介绍

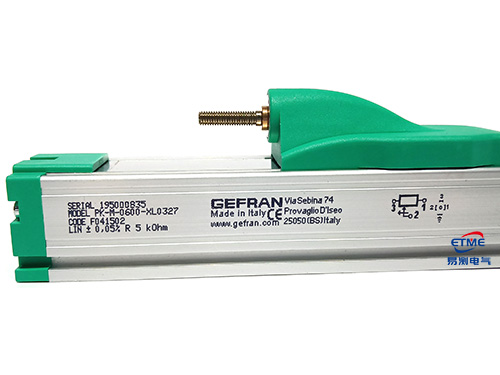

PK 系列是 GEFRAN杰佛伦的滑块式直线位移传感器，也就是常说的电子尺。它跟常见的拉杆式结构不一样：测杆不伸出外壳，改由沿导轨滑动的滑块带动内部游标，安装时把滑块连到设备的运动部件上。可用电气行程从 100mm 到 2000mm，二十多种规格，中型机械的行程需求基本都能覆盖。注塑印刷机、垂直压机和各类加工机器是它用得比较多的场合。
参数方面，独立线性度 ±0.05%（在可用电气行程之内），重复性 0.01mm，分辨率是无限的——电位计原理本身没有量化台阶，读数精度取决于后端采集。位移速度最高 10m/s，位移力不超过 1.2N，滑块与导轨之间几乎不产生阻力，装在高速往复的机构上不会给设备增加负担。外壳用阳极氧化铝配尼龙 66 端盖，防护等级 IP40，适合装在电柜内或有防护罩的机架上，工作温度范围 -30 到 +100℃。

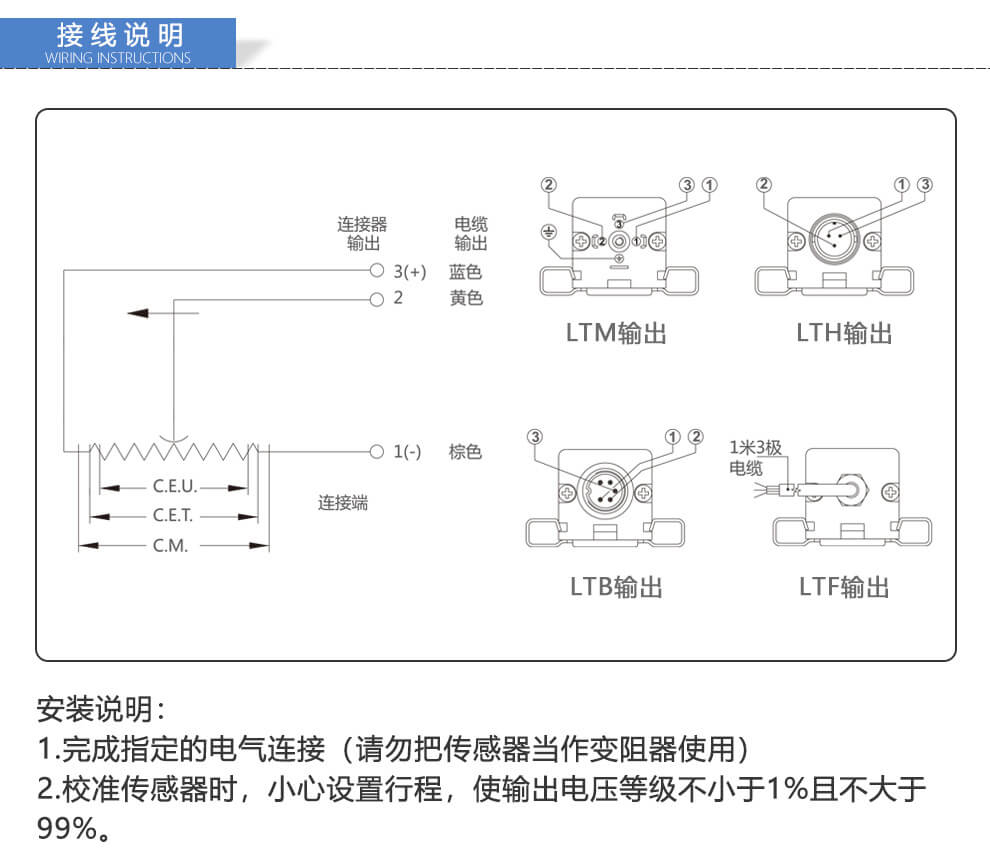

输出是随位移变化的直流分压信号，需要配变送模块整定成 0-5V、0-10V 或 4-20mA 再送进控制器。电气连接有 PKM 和 PKB 两种规格，分别对应 DIN43650 四引脚和 DIN43322 五引脚连接器。现场最容易踩的坑是把它当变阻器用：三端接成两端，电刷走到行程末端时电流全部从游标通过，用不了多久就烧。正确做法是按分压器接法接，调试时把行程校准到输出不低于 1%、不高于 99%，两头各留余量。支架紧固力矩不要超过 240Ncm，外壳是铝件，拧过头容易滑丝。
常见问题
PK 滑块式和拉杆式电子尺有什么不同？
主要差别在驱动方式。拉杆式靠一根轴顶着设备运动，长行程下轴容易下垂；PK 的测杆不伸出外壳，滑块沿导轨走，长行程时不容易憋劲。安装时滑块固定在运动部件上，传感器本体固定在机架。
滑块走出可用行程会把传感器弄坏吗？
不会。理论电气行程之外没有输出信号的变化，读数停在端点，器件本身不受损。调试阶段不必反复对行程，这一点对长行程设备比较省事。
安装时要注意什么？

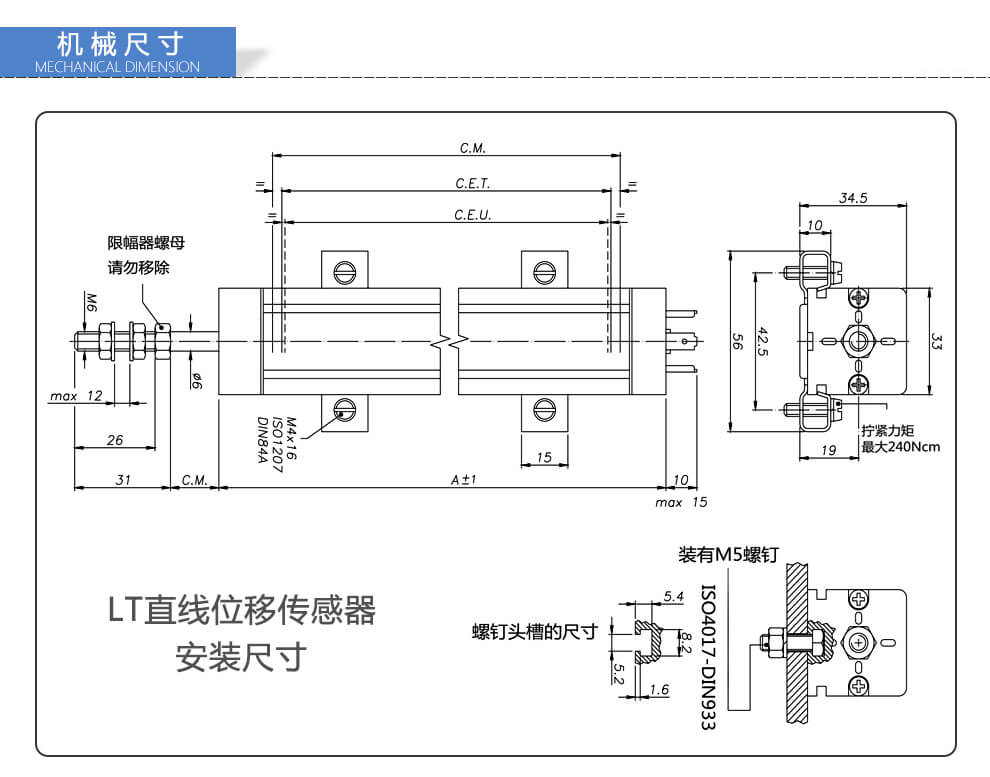

两件事。滑块的运动方向要和外壳导轨平行，偏斜会让滑块单边受力，磨损加快；支架紧固力矩不要超过 240Ncm，外壳是铝件，拧过头会滑丝。随机配的安装包按行程分两种，100 到 900mm 用 PKIT059，1000mm 以上用 PKIT061。
输出信号和电气连接怎么选？
输出是随位移变化的直流分压，要经变送模块整成标准信号再进控制器。连接器有两种规格：PKM 用 DIN43650 四引脚，PKB 用 DIN43322 五引脚。选哪种看现有电柜的接口习惯，以及现场对连接器防护等级的要求。
游标电流有没有限制？
有。推荐值小于 0.1μA，最大不超过 10mA。电流大了，游标上的功耗上去，既发热，也会把接触电阻的不稳定放大到读数上。比率计装置穿过游标时电流也要控制在这个范围，这样线性度、使用寿命和温度系数才能保持在样本标注的范围内。
