KS 系列薄膜压力传感器产品介绍

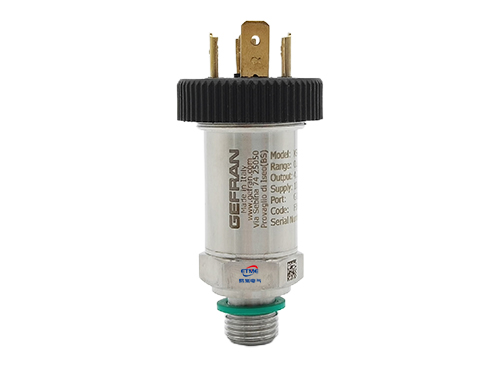

KS 系列的压力敏感元件是把薄膜应变片直接沉积在不锈钢膜片上做成的，配上贴片式电子元件和紧凑的全不锈钢壳体，抗冲击、抗振动、耐压力尖峰的能力比常规结构的变送器明显要好。整机标配 SIL2 认证，需要出口配套的场合还可以选带 cULus 认证的版本。
它的典型用途是测油、空气和液压回路里的压力，压缩机、液压站、试验台上这类工况用得最多。量程从 1bar 一直到 1000bar 都有，体积做得很小，安装位置紧张的设备上比较好布置。输出既有两线制的 4～20mA，也有三线制的电压输出，接 PLC 模拟量模块或者数显表都方便。
选型时注意两点：一是量程不要贴着设备的工作压力选，液压系统换向、泵启停都会产生瞬时压力尖峰，留出余量能明显延长使用寿命；二是带 SIL 认证的型号只覆盖部分输出信号，如果项目要求功能安全等级，订货前先核对输出信号那一栏的标注。
产品特点
- 压力敏感元件为薄膜应变片，属贴片式结构
- 全不锈钢壳体，耐受振动与压力尖峰
- 量程 1bar 至 1000bar，体积小便于布置
- 精度优于 ±0.5% FS，非线性 ±0.25% FS BFSL
- 长期稳定性优于 0.2% FS/年，分辨率无限制
- 响应时间小于 1ms（10%～90% FS）
- 输出可选两线制 4～20mA 或三线制电压
- 标配 SIL2（IEC/EN 62061:2005），可按项目选 cULus 版本
- 工作温度 -40℃～125℃，温度漂移低至 ±0.01% FS/℃
典型应用
- 液压回路的压力测量
- 压缩机出口压力监测
- 液压站与泵站的压力控制
- 试验台的压力数据采集
- 压缩空气系统的压力检测
常见问题
薄膜应变片结构相比常规变送器好在哪？
压力敏感元件是把薄膜应变片直接沉积在不锈钢膜片上做成的，配上贴片式电子元件和紧凑的全不锈钢壳体，抗冲击、抗振动、耐压力尖峰的能力比常规结构明显要好。
量程为什么要留余量？
液压系统换向、泵启停都会产生瞬时压力尖峰。量程贴着设备工作压力选，测到的就是尖峰而不是稳态压力，膜片长期承受冲击也容易疲劳。留出余量能明显延长使用寿命。量程从 1bar 一直到 1000bar 都有。
SIL 认证覆盖全部型号吗？
不是。整机标配 SIL2 认证，需要出口配套的场合还可以选带 cULus 认证的版本，但带 SIL 认证的型号只覆盖部分输出信号。如果项目要求功能安全等级，订货前先核对输出信号那一栏的标注。
输出是两线还是三线？
输出既有两线制的 4 到 20mA，也有三线制的电压输出，接 PLC 模拟量模块或者数显表都方便。按后级输入类型挑，两线制适合远距离传输，三线制接线时注意公共端。
主要测什么介质？
典型用途是测油、空气和液压回路里的压力，压缩机、液压站、试验台上这类工况用得最多。体积做得很小，安装位置紧张的设备上比较好布置。

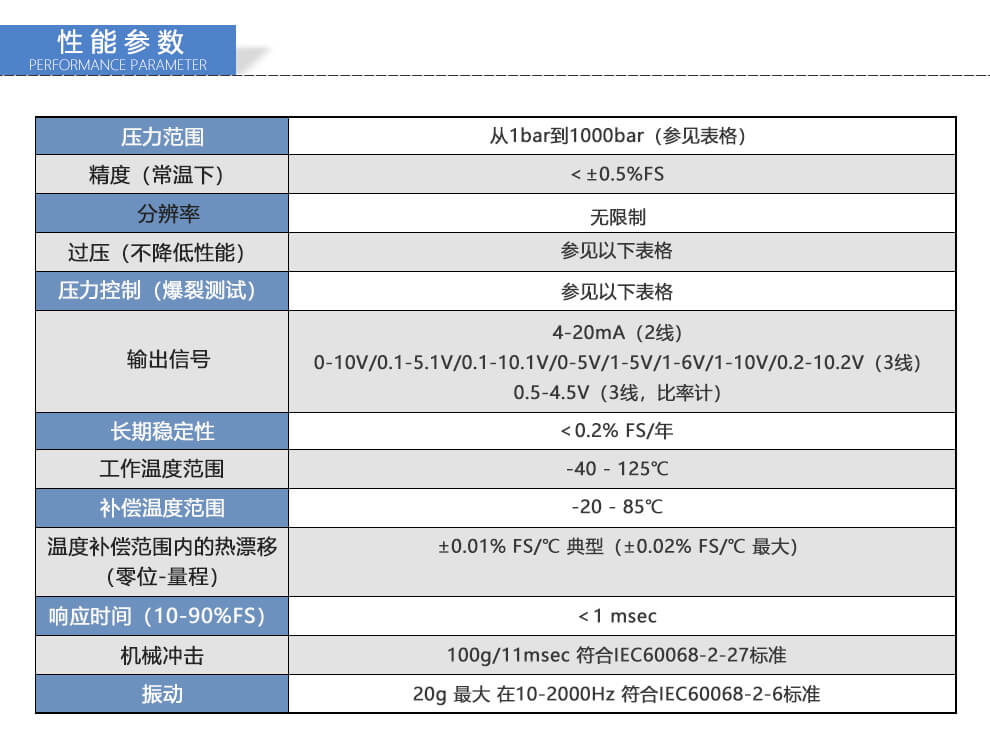

技术参数
| 压力范围 | 1～1000bar（分档见量程对照表） |
|---|
| 精度（常温下） | ＜±0.5%FS |
|---|
| 非线性 | ±0.25% FS BFSL |
|---|
| 分辨率 | 无限制 |
|---|
| 长期稳定性 | ＜0.2% FS/年 |
|---|
| 输出信号 | 4～20mA（两线）；0～10V、0.1～5.1V、0.1～10.1V、0～5V、1～5V、1～6V、1～10V、0.2～10.2V（三线）；0.5～4.5V（三线，比率计） |
|---|
| 响应时间 | ＜1ms（10～90%FS） |
|---|
| 工作温度范围 | -40～125℃ |
|---|
| 补偿温度范围 | -20～85℃ |
|---|
| 温度漂移 | ±0.01% FS/℃（典型）、±0.02% FS/℃（最大），补偿范围内零位至满量程 |
|---|
| 机械冲击 | 100g / 11ms，符合 IEC 60068-2-27 |
|---|
| 振动 | 20g（10～2000Hz），符合 IEC 60068-2-6 |
|---|
| 材质 | 不锈钢防潮部件 |
|---|
| 功能安全 | SIL2，按 IEC/EN 62061:2005 认证（部分输出信号不适用） |
|---|

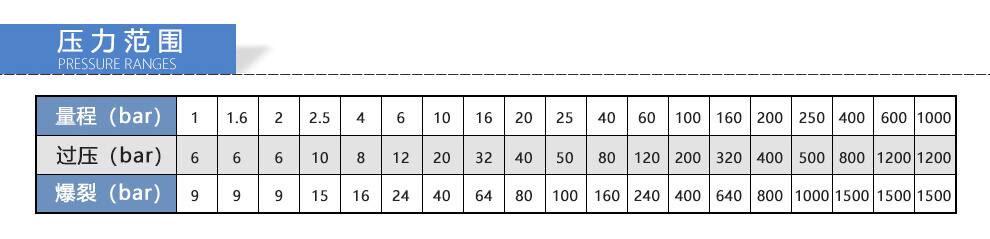

压力范围与过压表
下表给出各档量程对应的允许过压与爆裂压力。过压栏指不降低性能的前提下可以承受的压力，爆裂栏为压力控制（爆破试验）值，选型时应按设备可能出现的压力尖峰对照留出余量。
| 量程（bar） | 过压（bar） | 爆裂（bar） |
|---|
| 1 | 6 | 9 |
| 1.6 | 6 | 9 |
| 2 | 6 | 9 |
| 2.5 | 10 | 15 |
| 4 | 8 | 16 |
| 6 | 12 | 24 |
| 10 | 20 | 40 |
| 16 | 32 | 64 |
| 20 | 40 | 80 |
| 25 | 50 | 100 |
| 40 | 80 | 160 |
| 60 | 120 | 240 |
| 100 | 200 | 400 |
| 160 | 320 | 640 |
| 200 | 400 | 800 |
| 250 | 500 | 1000 |
| 400 | 800 | 1500 |
| 600 | 1200 | 1500 |
| 1000 | 1200 | 1500 |

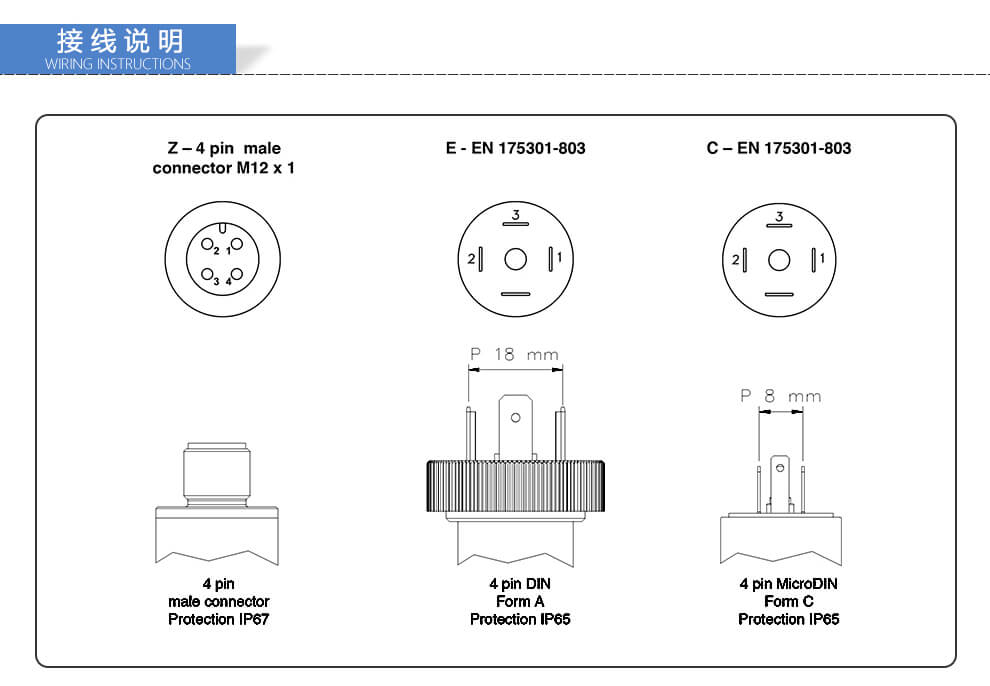

电气连接与防护
| 代号 | 连接形式 | 接口尺寸 | 防护等级 |
|---|
| Z | 4 针 M12×1 插头 | — | IP67 |
| E | 4 针 DIN 插头，Form A | P 18mm | IP65 |
| C | 4 针 MicroDIN 插头，Form C | P 8mm | IP65 |
| F | 2 芯或 3 芯屏蔽电缆，长 1m | — | — |

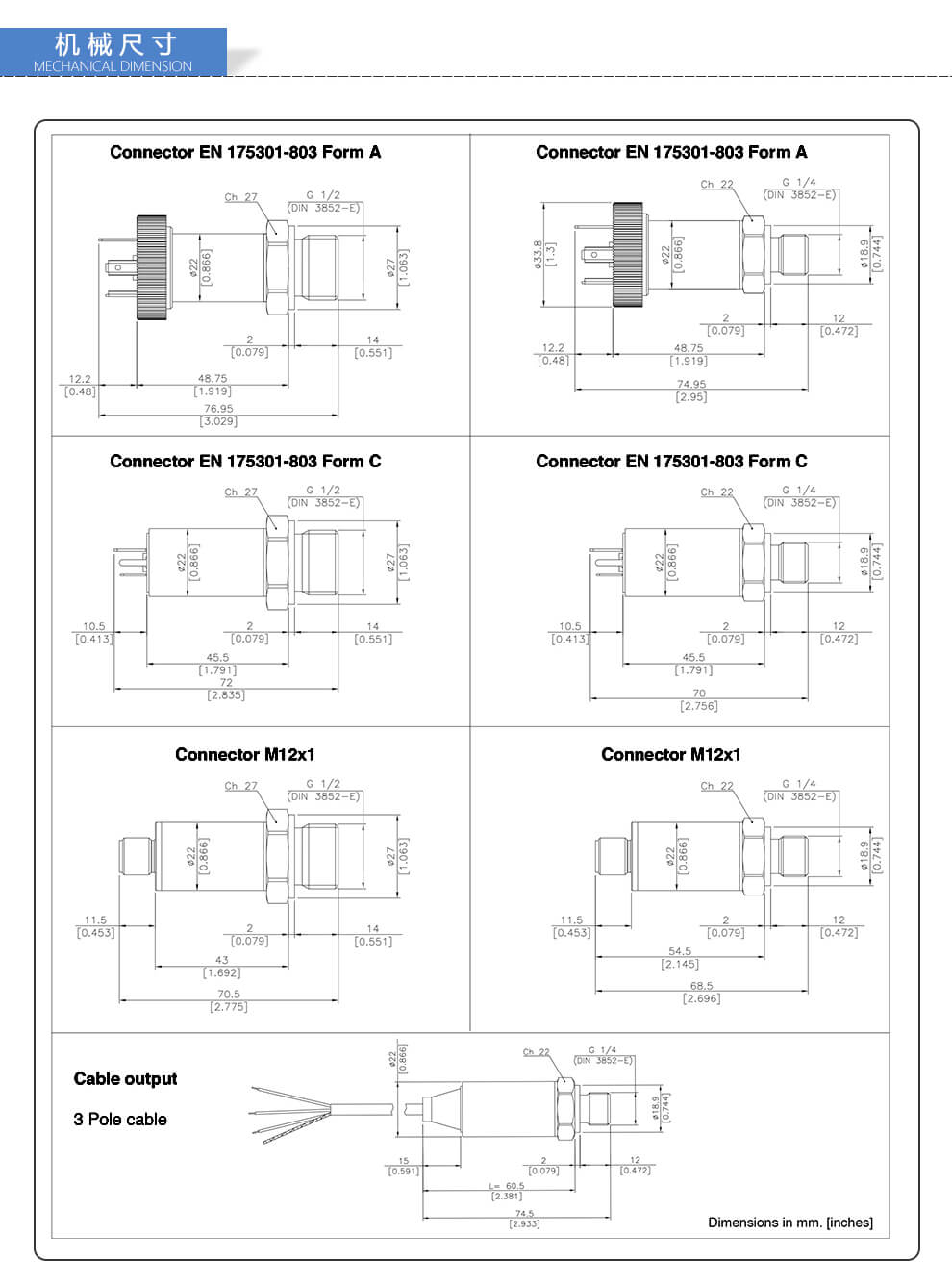

机械尺寸
三种电气连接形式分别对应不同的壳体总长，压力接口有 G 1/2 和 G 1/4 两种（均符合 DIN 3852-E）。以 G 1/2 接口为例：DIN Form A 型总长约 77mm，DIN Form C 型总长约 72mm，M12×1 型总长约 70.5mm；G 1/4 接口的壳体直径更大，配 DIN Form A 型总长约 75mm、Form C 型总长约 70mm、M12×1 型总长约 68.5mm。电缆出线型电缆长 1m，扣掉出线部分后的壳体总长约 74.5mm。

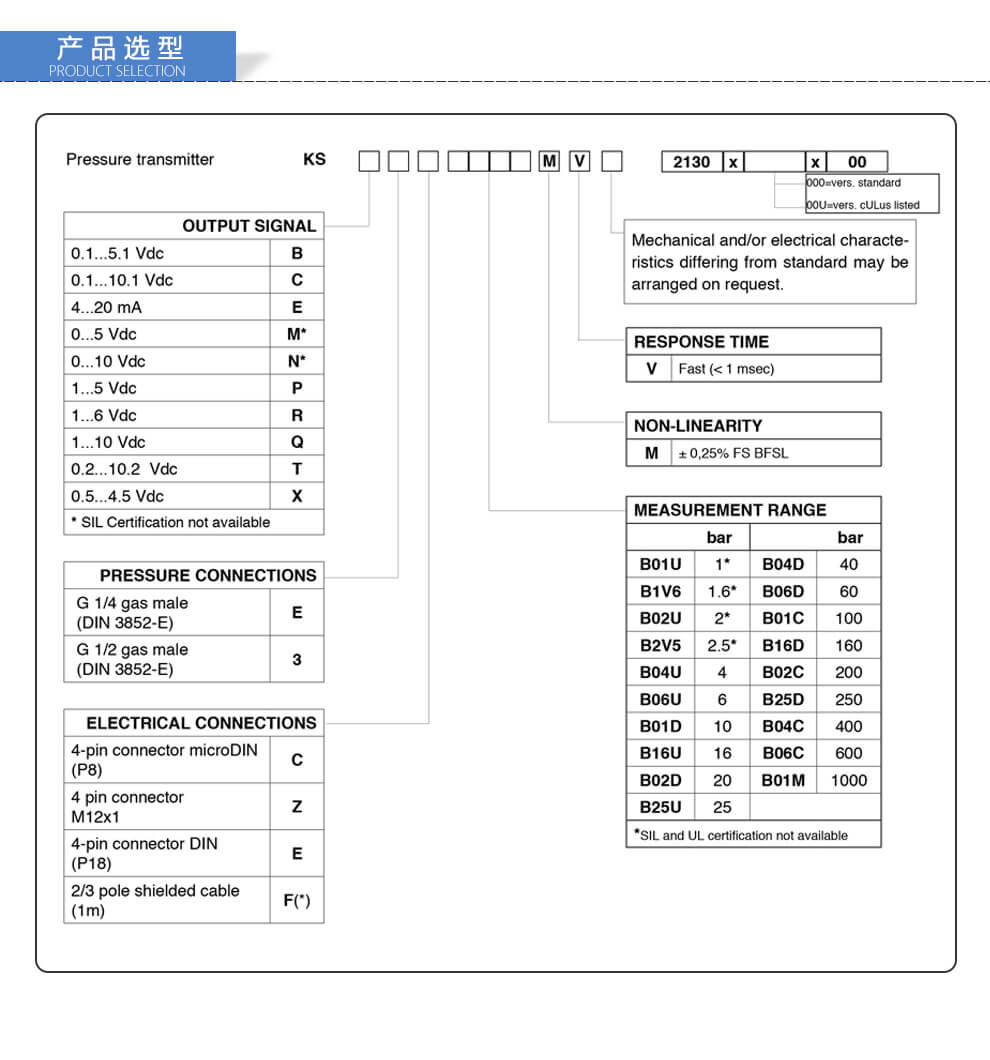

订货代码
代码按位排列：KS ＋ 输出信号 ＋ 压力接口 ＋ 电气连接 ＋ 量程代码（4 位）＋ M（非线性）＋ V（响应时间）＋ 定制位 ＋ 2130 ＋ 版本后缀。标准品各段取值如下，量程代码见表后可选项。
| 代码段 | 可选值与含义 |
|---|
| 输出信号 | B＝0.1～5.1V、C＝0.1～10.1V、E＝4～20mA、M＝0～5V、N＝0～10V、P＝1～5V、R＝1～6V、Q＝1～10V、T＝0.2～10.2V、X＝0.5～4.5V（比率计）；其中 M、N 两档不提供 SIL 认证 |
| 压力接口 | E＝G 1/4 外螺纹（DIN 3852-E）、3＝G 1/2 外螺纹（DIN 3852-E） |
| 电气连接 | C＝4 针 microDIN（P8）、Z＝4 针 M12×1、E＝4 针 DIN（P18）、F＝2/3 芯屏蔽电缆（1m） |
| 量程代码 | 见下方量程代码表 |
| 非线性 | M＝±0.25% FS BFSL（固定值） |
| 响应时间 | V＝快速型，＜1ms（固定值） |
| 定制位 | 标准品留空；机械或电气特性与标准不同的版本按原厂约定填写 |
| 版本后缀 | 000＝标准版本、00U＝cULus 认证版本 |
| 量程代码 | 量程（bar） | 量程代码 | 量程（bar） |
|---|
| B01U | 1 | B04D | 40 |
| B1V6 | 1.6 | B06D | 60 |
| B02U | 2 | B01C | 100 |
| B2V5 | 2.5 | B16D | 160 |
| B04U | 4 | B02C | 200 |
| B06U | 6 | B25D | 250 |
| B01D | 10 | B04C | 400 |
| B16U | 16 | B06C | 600 |
| B02D | 20 | B01M | 1000 |
| B25U | 25 | — | — |
其中 1bar、1.6bar、2bar、2.5bar 四档不提供 SIL 与 UL 认证。
选型与安装要点
压力接口螺纹拧入前先确认密封面形式，DIN 3852-E 靠端面密封，不要用生料带往螺纹上缠太多，缠多了会把端面顶开反而渗漏。安装位置尽量避开泵出口的直冲段，必要时加装阻尼或缓冲管，压力尖峰的幅值会明显下降。电缆走线要与变频器输出线分开，两线制 4～20mA 虽然抗干扰稍好，长距离敷设时仍建议用屏蔽电缆并将屏蔽层单端接地。工作温度长期靠近 125℃ 上限时，补偿范围内的温漂按最大值核算，别用典型值当设计余量。
