GSF系列拉线/拉绳位移传感器

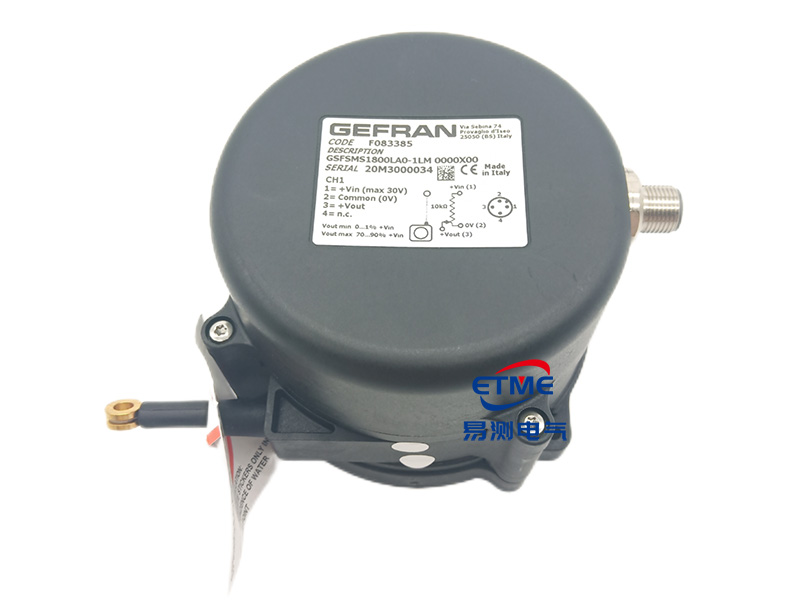

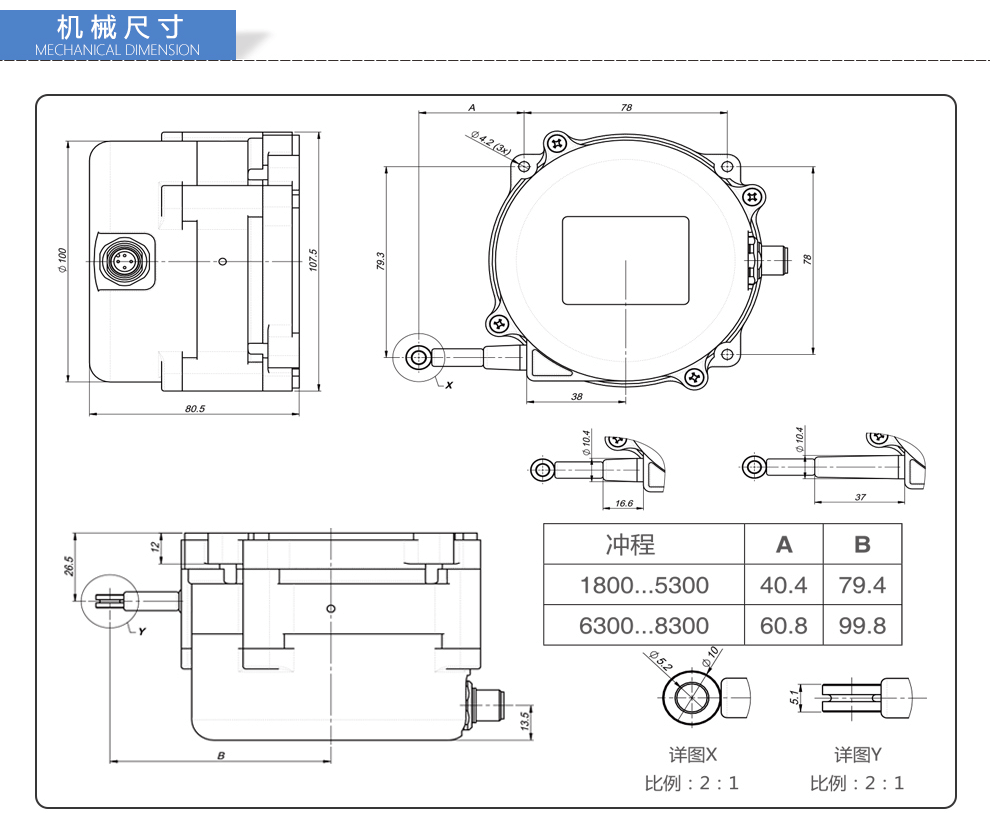

GEFRAN杰佛伦 GSF系列拉线位移传感器产品介绍

GSF 是杰佛伦 GEFRAN 的拉线式位移传感器，采用滑线电位计技术，钢丝绳拉动带动内部卷筒旋转，把直线位移转换成电信号输出。量程从 1800mm 一直到 8300mm，覆盖移动液压、农机、土方机械、起重设备这类行程大、安装空间有限的场合。

导线为 AISI316 不锈钢，表面有 Φ0.85mm 的尼龙涂层，耐磨性和抗腐蚀性都不错；外壳防护等级 IP67，抗振动抗冲击，工作温度 -40℃ 到 85℃。输出形式灵活，可选电位计分压输出，也可选 0.5～4.5V、0～10V、4～20mA 模拟量，或者 CANopen 总线输出，配哪种控制器都能接。

拉线安装要顺着出线口方向直线牵引，偏角过大会加快导线磨损、缩短使用寿命；安装时留出足够的出线自由段，避免回卷卡滞。接头是 M12 的 CONEC 连接器，拧紧到位才能保证防尘防水，信号线尽量不要与变频器动力线走同一条线槽。

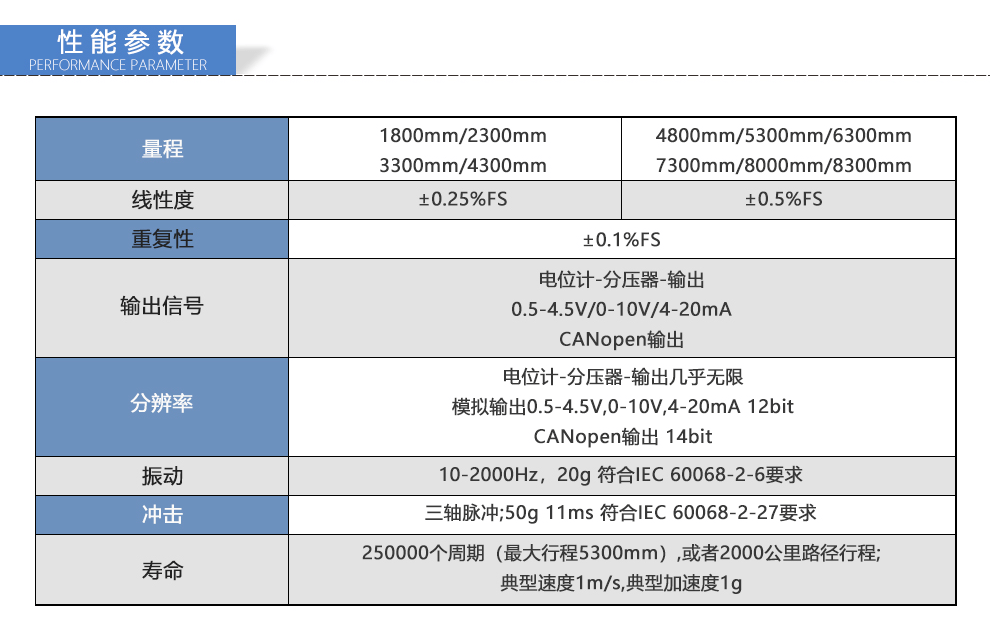

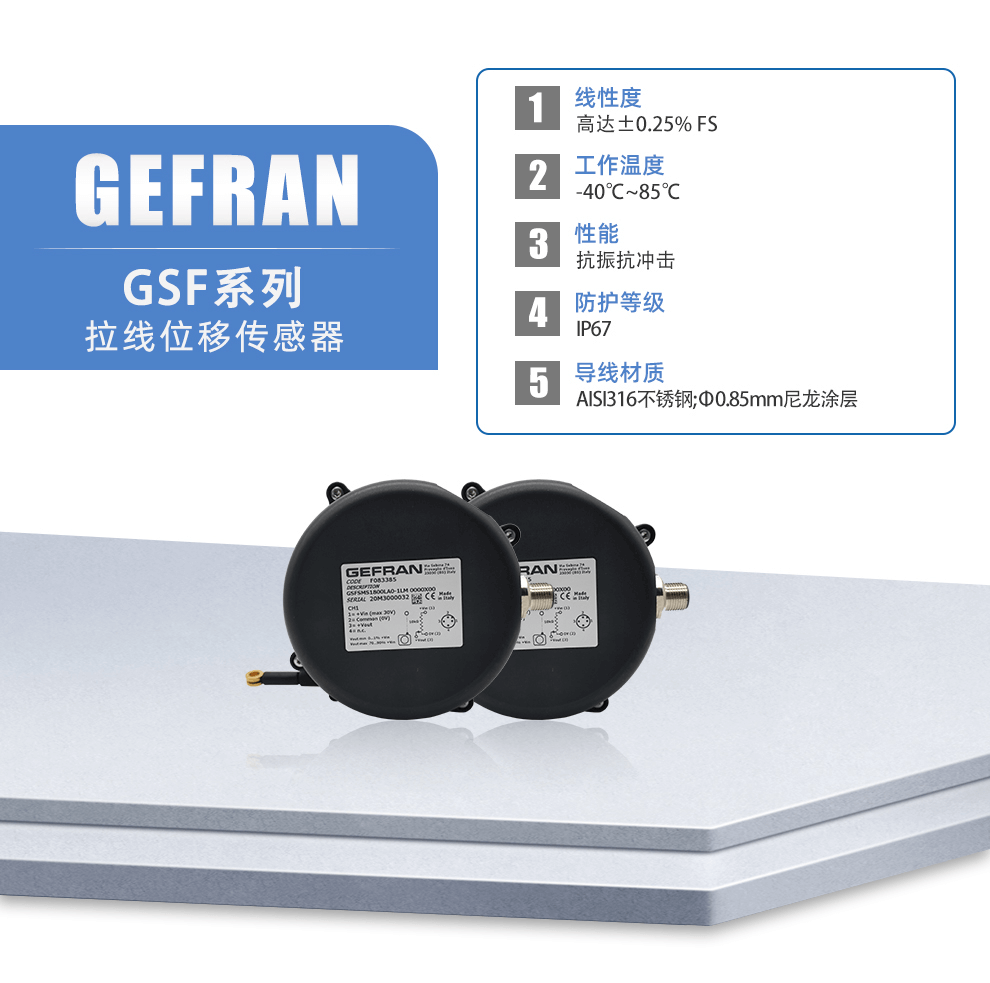

产品特点

• 滑线电位计式测量，拉绳带动卷筒旋转，输出为绝对值
• 量程 1800mm 至 8300mm，共十个档位
• 线性度最高 ±0.25% FS，重复性 ±0.1% FS
• 输出可选电位计分压、0.5～4.5V、0～10V、4～20mA 与 CANopen
• 分辨率：电位计输出接近无限，模拟量 12bit，CANopen 14bit
• 导线为 AISI316 不锈钢并覆 Φ0.85mm 尼龙涂层
• 防护等级 IP67，工作温度 -40℃～+85℃
• 抗振 20g、抗冲击 50g，符合 IEC 60068 相应条款
• 拉线寿命 250000 个周期或 2000 公里行程

典型应用

• 移动液压设备的油缸行程监测
• 农业机械工作部件的高度检测
• 土方机械铲斗与推土铲的位置反馈
• 起重设备伸缩臂的长度测量
• 行程大、安装空间受限的直线位移测量

常见问题

量程跨度这么大，主要用在哪？

量程从 1800mm 一直到 8300mm，覆盖移动液压、农机、土方机械、起重设备这类行程大、安装空间有限的场合。把传感器的卷筒机构固定在车架上，钢丝绳牵引头接到运动部件上即可。

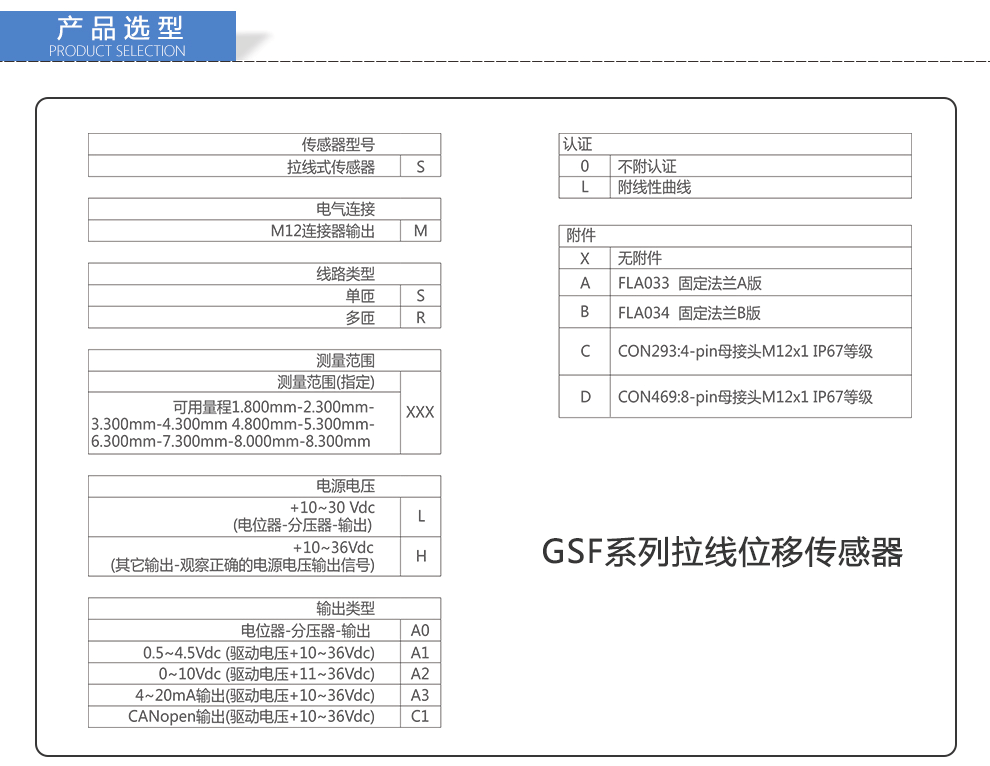

输出形式怎么挑？

可选电位计分压输出，也可选 0.5 到 4.5V、0 到 10V、4 到 20mA 模拟量，或者 CANopen 总线输出。接工程机械控制器多用模拟量或 CANopen，接仪表做就地显示用模拟量就够。

导线耐磨和抗腐蚀怎么样？

导线为 AISI316 不锈钢，表面有 Φ0.85mm 尼龙涂层，耐磨性和抗腐蚀性都不错。外壳防护等级 IP67，抗振动抗冲击，工作温度零下 40℃ 到 85℃。

拉线怎么装才不容易坏？

顺着出线口方向直线牵引，偏角过大会加快导线磨损、缩短使用寿命；安装时留出足够的出线自由段，避免回卷卡滞。这两条在现场比选型本身更影响使用寿命。

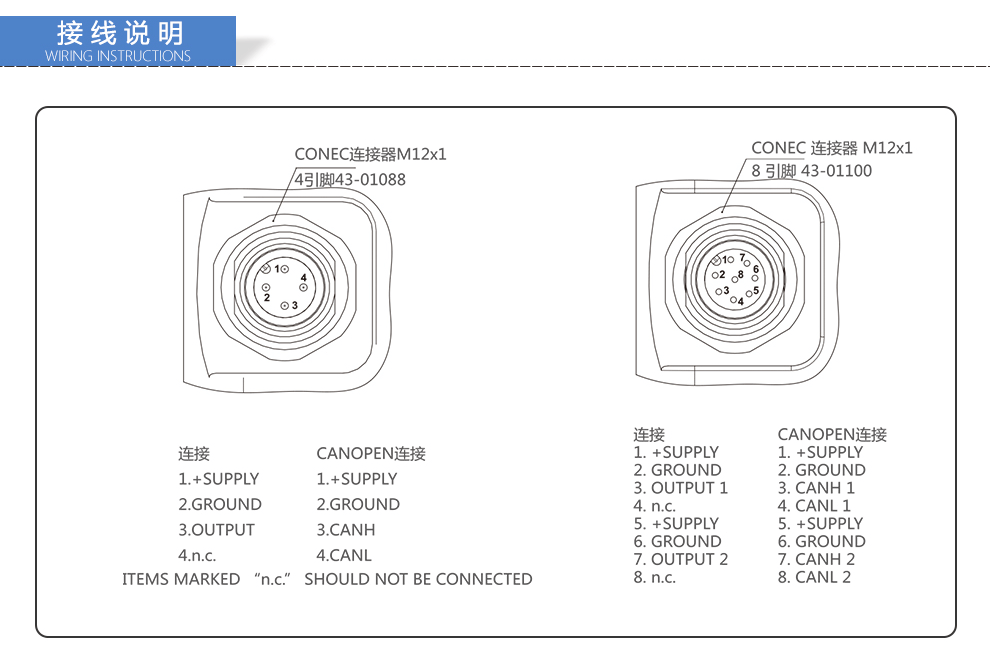

接头和布线要注意什么？

接头是 M12 的 CONEC 连接器，拧紧到位才能保证防尘防水；信号线尽量不要与变频器动力线走同一条线槽。户外或冲洗工位上，接头朝下安装能减少积水。
