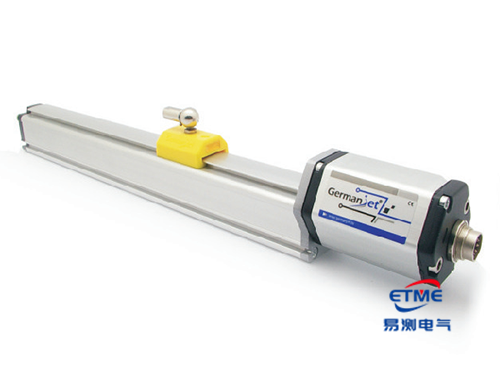

德敏哲（Germanjet）磁致伸缩位移传感器可以选配 SSI 输出。订购和调试时经常会被问到几个问题——接口是什么、数据长度选多少、代码类型怎么定、时钟频率怎么设、分辨率选多细。这里逐条说明。
什么是 SSI
SSI 全称 Synchronous Serial Interface（同步串行接口），是一种数字通讯接口。一个 SSI 主站（例如 PLC）连接一个 SSI 从站（例如位移传感器）。有些 PLC 或模块能同时提供多个 SSI 主站，但每个主站只能连接一个 SSI 从站。
主站与从站各自负责什么
| 角色 | 职责 |
|---|---|
| SSI 主站（PLC） | 定时发出时钟信号（CLK）到从站，同时接收从站回传的数据（DATA）；发完一组时钟后暂停一小段时间（例如 64µs），这段时间称为“单稳态触发时间”，过后再发出下一组时钟 |
| SSI 从站（传感器） | 接收主站的时钟信号，每收到一组时钟就回传一组数据；一组数据由多个位元组成（例如 25 位）；从站与主站时钟同步，把数据的每个位元逐一送出；若收不到时钟信号，则不回传任何数据 |
数据长度选 25 位还是 24 位
德敏哲磁致伸缩位移传感器的 SSI 输出有“25 位”和“24 位”两种选择，选哪种取决于 SSI 主站是否支持。例如西门子 S7-300 系列 PLC 的 SM 338 模块，只能接受“25 位”“21 位”或“13 位”。这种情况下订购传感器时应选“25 位”。如果所用控制器不支持 25 位但支持 24 位，则应订购“24 位”传感器。

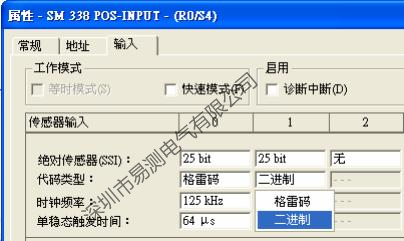

代码类型选二进制还是格雷码
- 两种可选：SSI 输出有“二进制”（binary）和“格雷码”（gray）两种。
- 格雷码抗干扰更强：适合电磁干扰较强的环境。
- 看主站支持情况：代码类型同样取决于 SSI 主站是否支持，不过绝大多数的 SSI 主站都能同时支持这两种。
时钟频率怎么定
订购德敏哲磁致伸缩位移传感器时，不需要选择 SSI 时钟频率。传感器支持 100kHz 至 1000kHz（即 1MHz）的时钟频率。
但在连接主站与从站时，要按两者之间的电线长度来设置合适的时钟频率，线越长，可用的频率越低：
| 电线长度（少于） | 设置原则 |
|---|---|
| 3m | 可用较高频率 |
| 50m | 按主站手册降低频率 |
| 100m | 进一步降低频率 |

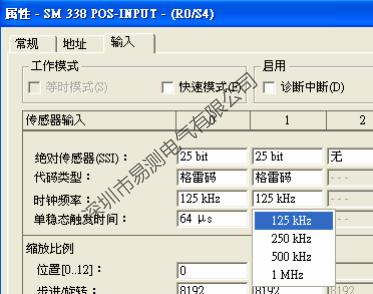

具体频率值按主站可选项与手册要求确定。例如 SM 338 模块的时钟频率可选 125kHz、250kHz、500kHz 或 1MHz。
单稳态触发时间怎么设

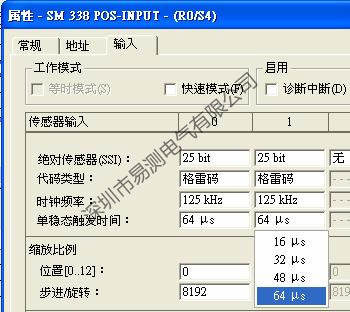

德敏哲位移传感器的单稳态触发时间要求为 48µs，最大没有限制。设置 SSI 主站时，把这项设为 48µs 或以上。例如主站可选的值为 16µs、32µs、48µs 或 64µs，就选 48µs 或 64µs。
分辨率选多细
测量同样一段位移（例如 100mm），分辨率越精细，传感器输出的数值越大：
| 位移数据 | 分辨率 | 输出数值 |
|---|---|---|
| 100mm | 1µm | 100000 |
| 100mm | 2µm | 50000 |
| 100mm | 5µm | 20000 |
| 100mm | 10µm | 10000 |
| 100mm | 20µm | 5000 |
| 100mm | 50µm | 2000 |
| 100mm | 100µm | 1000 |
输出数值小，PLC 处理起来更容易；但分辨率太低，传感器就反映不出精细的位移变化。例如选择 100µm（即 0.1mm）的分辨率，位移 100.11mm 和 100.14mm 都会被四舍五入到 100.1mm（数值 1001），两者在读数上分不出来。
一般来说，分辨率 5µm 已足够绝大多数应用的要求；液位测量这类场合要求更低，可以放到 100µm。
如果这一页没覆盖你的工况，可以先翻问答合集里是否已有同类情形：位移传感器常见问题解答。
常见问题
ssi位移传感器信号怎么转换？
SSI 全称 Synchronous Serial Interface（同步串行接口），是一种数字通讯接口，所以信号进 PLC 不需要额外的模拟量转换环节。一个 SSI 主站（例如 PLC）连接一个 SSI 从站（例如位移传感器）：主站定时发出时钟信号（CLK）到从站，同时接收从站回传的数据（DATA）；从站每收到一组时钟就回传一组数据，一组数据由多个位元组成（例如 25 位），从站与主站时钟同步，把数据的每个位元逐一送出；若收不到时钟信号，从站则不回传任何数据。
SSI位移传感器数据长度选25位还是24位？
取决于 SSI 主站是否支持。例如西门子 S7-300 系列 PLC 的 SM 338 模块只能接受 25 位、21 位或 13 位，这种情况订购传感器时应选 25 位；如果所用控制器不支持 25 位但支持 24 位，则应订购 24 位传感器。
SSI输出二进制和格雷码怎么选？
两种都可选。格雷码抗干扰更强，适合电磁干扰较强的环境；代码类型同样取决于 SSI 主站是否支持，不过绝大多数的 SSI 主站都能同时支持这两种。
SSI位移传感器时钟频率怎么设？
订购时不需要选择 SSI 时钟频率，传感器支持 100kHz 至 1000kHz（即 1MHz）。但连接主站与从站时，要按两者之间的电线长度来设置合适的时钟频率，线越长可用的频率越低：3m 以内可用较高频率，50m 要按主站手册降低频率，100m 要进一步降低频率。
SSI位移传感器分辨率选多少合适？
一般来说分辨率 5µm 已足够绝大多数应用的要求；液位测量这类场合要求更低，可以放到 100µm。分辨率太低传感器就反映不出精细的位移变化——例如选 100µm（即 0.1mm）的分辨率，位移 100.11mm 和 100.14mm 都会被四舍五入到 100.1mm，两者在读数上分不出来。
