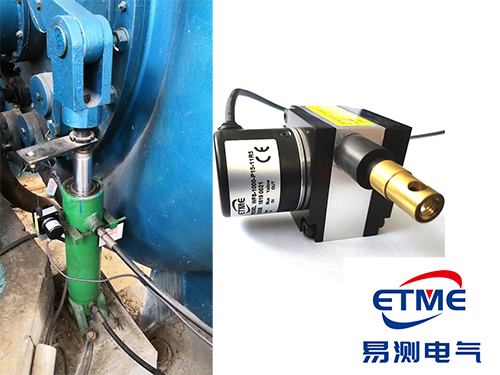

液压油缸要把液压能转成机械能，行程监测和控制一直是设备维护的重点。拉绳位移传感器装在油缸外面、用钢丝绳连到活塞杆上，是改造成本较低的一条路。
外置方案相对内置的好处
| 对比项 | 外置拉绳方案 |
|---|---|
| 安装 | 不用拆油缸，外部加装支架即可 |
| 维护 | 传感器外露，坏了能直接换，不用开缸 |
| 改造 | 老设备加装，停机时间短 |
| 量程 | 钢丝绳可做较长行程，常见到 10000mm 以上 |
| 环境 | 需要防护油污、粉尘和碰撞 |
现场安装的几个关键点
- 出绳方向要对正：钢丝绳要沿被测运动方向直线拉出，斜拉会让读数出现余弦误差，偏移越大误差越大。
- 留出回程余量：行程不要用到满量程，留 20%~30%，防止机械限位过冲把绳拉断。
- 支架要够刚：支架自身有弹性的话，油缸一动支架先变形，读数跟着漂。
- 绳不能磨：走线路径上不能有锐边和干涉件，长期摩擦会磨断钢丝绳。
输出怎么选
油缸位移大多进 PLC 做闭环，4-20mA 电流信号在长距离和干扰环境下比电压型稳；如果 PLC 支持总线、要求绝对位置，可以选 RS485 或 SSI 输出。具体型号可以看拉绳位移传感器系列页。
油缸位移测量的三种取信号方式
| 方案 | 安装位置 | 特点 |
|---|---|---|
| 外置拉绳 | 油缸外部，钢丝绳连活塞杆 | 改造方便，需防碰撞和油污 |
| 外置磁致伸缩 | 沿机身型材安装 | 非接触无磨损，长行程精度好 |
| 内置式 | 装入油缸内部 | 不占外部空间，需在油缸设计阶段预留 |
拉绳方案的寿命取决于什么
钢丝绳和回卷弹簧是拉绳传感器的两个易损件。寿命长短主要看三件事：绳的受力方向是否始终与出绳口一致；行程是否留了足够余量；现场有没有粉尘、切削液进入出绳口。这三点做好了，正常工况可以用很多年。
维护上建议定期检查钢丝绳有没有起毛、断股，出绳口有没有积尘卡滞。粉尘大的场合可以在出绳口加一个简易防尘罩。传感器本体要装在不易被碰撞的位置，必要时加一块护板。
外置安装时几个容易返工的地方
拉绳出来的方向要和油缸运动方向平行。见过几台设备，拉绳和缸体轴线差了五六度，行程走完绳子的横向偏移能到十几毫米，读数在两端就开始飘。装的时候用角尺靠一下缸体端面，比目测靠谱。
拉绳出口不要对着人行通道，也不要在下方留出容易积铁屑的凹槽。粉尘多的车间把出口朝下装，铁屑和切削液会顺着绳子带进去，半年下来绳子上就是一层糊状物，回弹变慢。
安装基面如果一次装不平行，别用垫片硬凑。垫片一多，螺丝拧紧后基座会翘，传感器本体跟着受力，时间长了壳体和端盖的密封面会渗油。要找平就找平，垫片最多加一层薄的。
还有一处容易忘：油缸工作时的辐射温度。挨着缸筒安装时，缸筒表面在夏天能到七八十度，传感器挂在侧面会把这份热量一并接过来。中间留出至少五十毫米的间隙，或者加一片薄隔板，后面能省掉很多麻烦。
常见问题
油缸外置位移传感器如何安装？
以拉绳式为例，油缸位移传感器装在油缸外面，用钢丝绳连到活塞杆上：外部加装支架即可，不用拆油缸。钢丝绳要沿被测运动方向直线拉出，斜拉会让读数出现余弦误差，偏移越大误差越大。
油缸位移测量有哪几种取信号方式？
三种：外置拉绳（油缸外部，钢丝绳连活塞杆，改造方便）；外置磁致伸缩（沿机身型材安装，非接触无磨损）；内置式（装入油缸内部，不占外部空间，需在油缸设计阶段预留）。
行程要不要用到满量程？
不要。行程留 20%~30% 余量，防止机械限位过冲把绳拉断。
安装支架随便做一个行不行？
不行。支架自身有弹性的话，油缸一动支架先变形，读数跟着漂，所以要保证支架刚度。走线路径上也不能有锐边和干涉件，长期摩擦会磨断钢丝绳。
外置拉绳方案的寿命取决于什么？
主要看三件事：绳的受力方向是否始终与出绳口一致；行程是否留了足够余量；现场有没有粉尘、切削液进入出绳口。
