磁致伸缩位移传感器解决客户长行程跳动问题的实战案例

EMC 这个话题最让人头疼的地方在于：设备厂出厂时自己的电气环境是达标的，可客户现场的电气环境往往差得多，而我们又改不了客户的使用环境。碰到读数跳动，很多人的直接反应是换更贵的传感器，其实不少时候问题根本不在传感器身上。

这份现场技术报告记录了一次完整的排查过程：一台 3500 吨机台上，3800mm 模拟量电子尺跳动 6mm，我们用逐段隔离的办法把原因找了出来，最后几百块钱解决了原本可能要上万改造费的问题。

问题描述

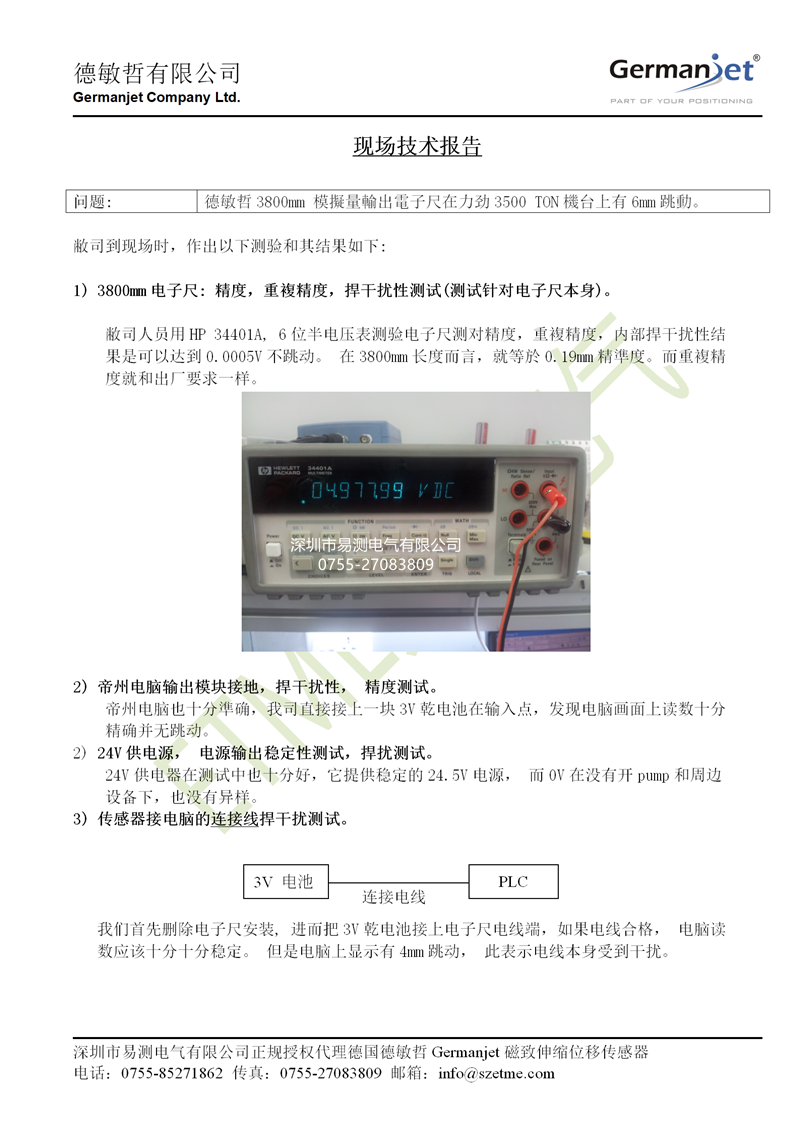

先确认传感器本身

用 HP 34401A 六位半万用表直接测量传感器输出，看精度、重复性和抗干扰表现。结果是 0.0005V 以内不跳动。按 3800mm 量程换算，0.0005V 大约对应 0.19mm，也就是说在 3800mm 这个长度上，传感器本身的精度和重复性跟出厂时一致，没有异常。

再确认控制器和供电

• 控制器输入侧接入一块 3V 干电池，屏幕上读数十分精确、不跳动，说明电脑输入模块没问题。
• 24V 供电实测 24.5V，在没开泵和周边设备的情况下输出稳定，供电也算正常。

把线接上，问题出现了

拆下电子尺，只用 3V 干电池经现场那根连接线接到 PLC。如果线没问题，读数应该同样稳定。但屏幕上出现了约 4mm 的跳动——问题定位到线缆本身受到了干扰。

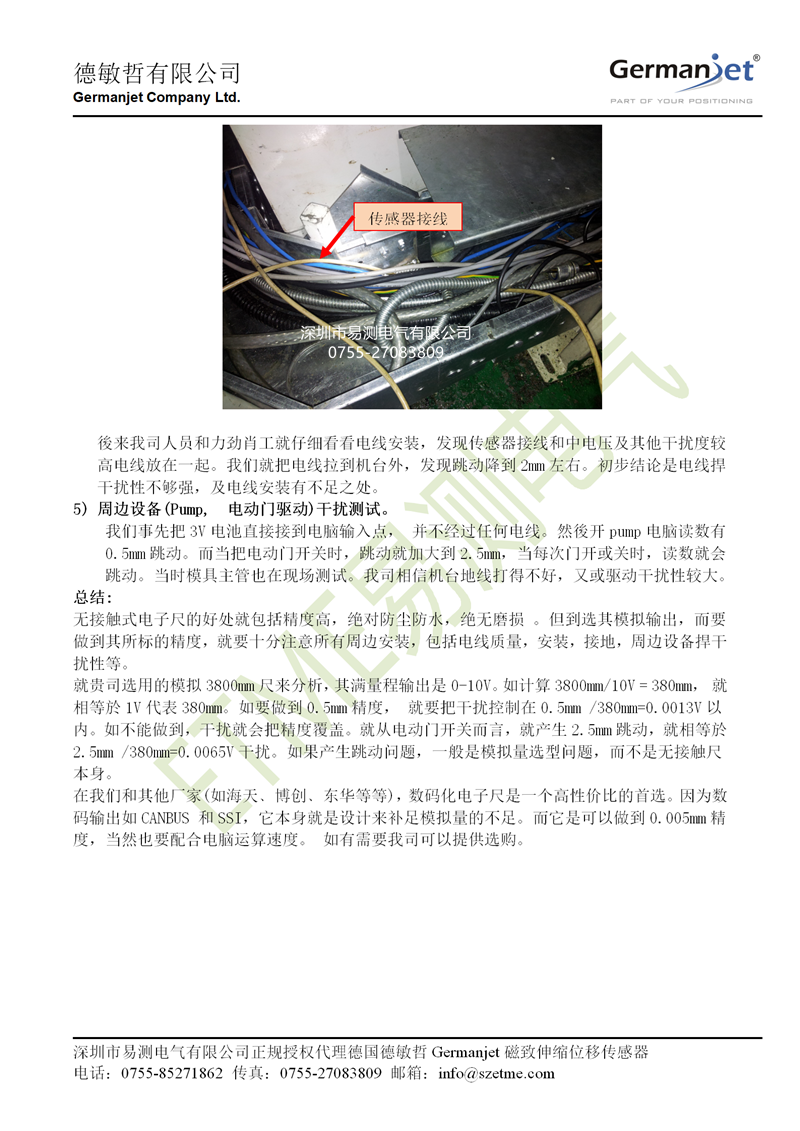

到现场检查走线，发现传感器接线和中压线以及其他干扰较大的电缆捆在一起。把线拉到机台外面单独走，跳动降到 2mm 左右。可以判断：线缆抗干扰能力不足，加上安装布线不合理，是跳动的主要原因之一。

周边设备的影响有多大

用 3V 电池直接接到电脑输入点，不经过任何线缆，读数是 0.5mm 的跳动。这时开关电动门，读数立刻加大到 2.5mm，门每次开关都会跳一下。开着泵的时候，读数也有变化。

结论与换算

把上面的数据换算一下就清楚问题性质了：

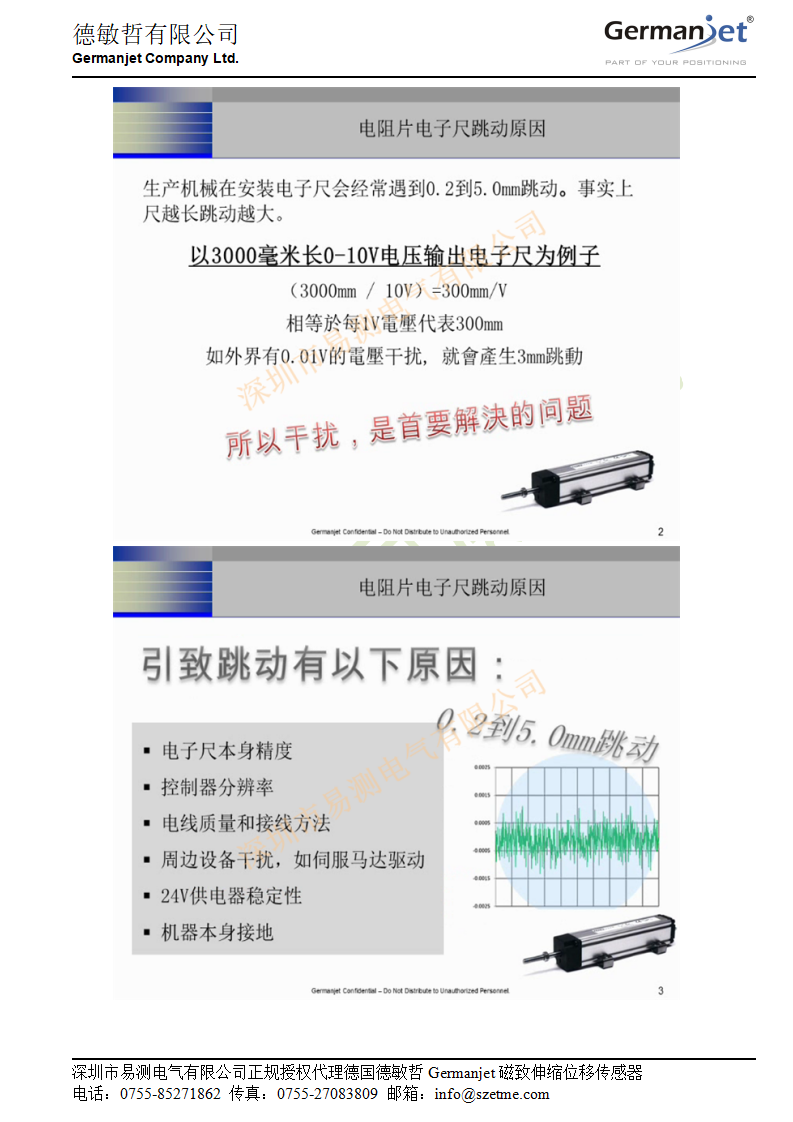

结论很明确：这是模拟量输出的选型问题，不是无接触电子尺本身的问题。模拟量输出在整个行程上把 0~10V 分摊给几千毫米，每 1V 代表几百毫米，现场只要有几个毫伏的干扰就会被放大成毫米级的跳动。量程越长，这个问题越突出。

两条解决路径

路径一：把现场干扰压下去

• 信号线单独走线槽，与动力线、中压线保持距离，不要捆在一起。
• 屏蔽线单端接地，接在控制柜一侧，传感器一侧悬空。
• 检查机台接地质量，接地电阻大或者地线接得随意，干扰都会从地上串进来。
• 供电单独走一路，不和驱动器、接触器共用同一路 24V。

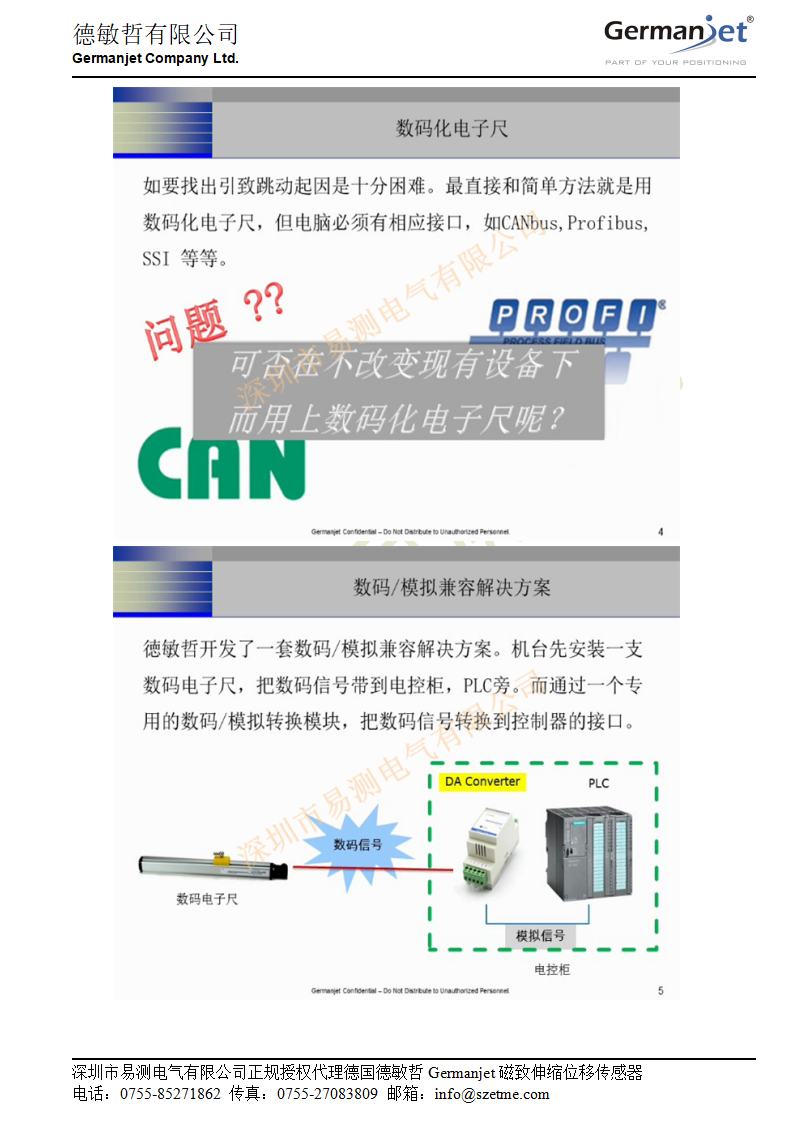

路径二：改用数字化输出

数码化电子尺（CANbus、SSI、Profibus）本身就是为了补模拟量的不足。位置值以数字方式传输，干扰不会直接叠加到读数上，精度可以做到 0.005mm 级别。海天、博创、东华这些厂家的设备上已经在用这条路。

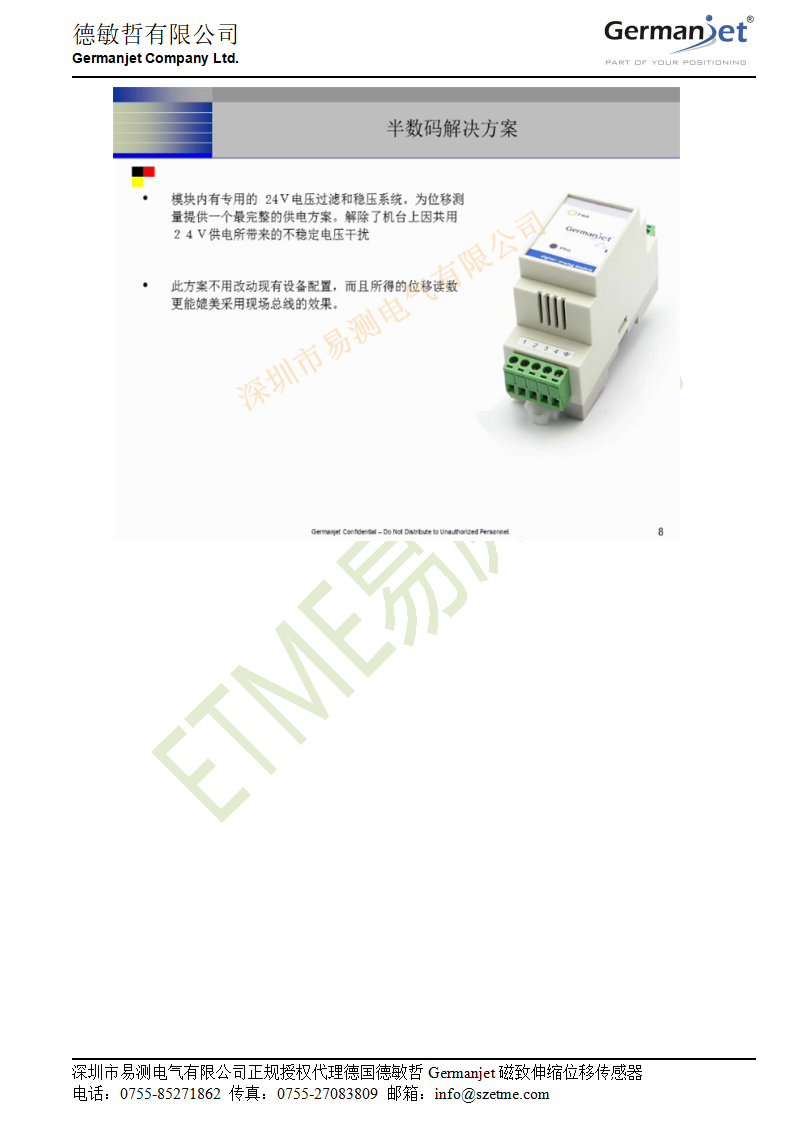

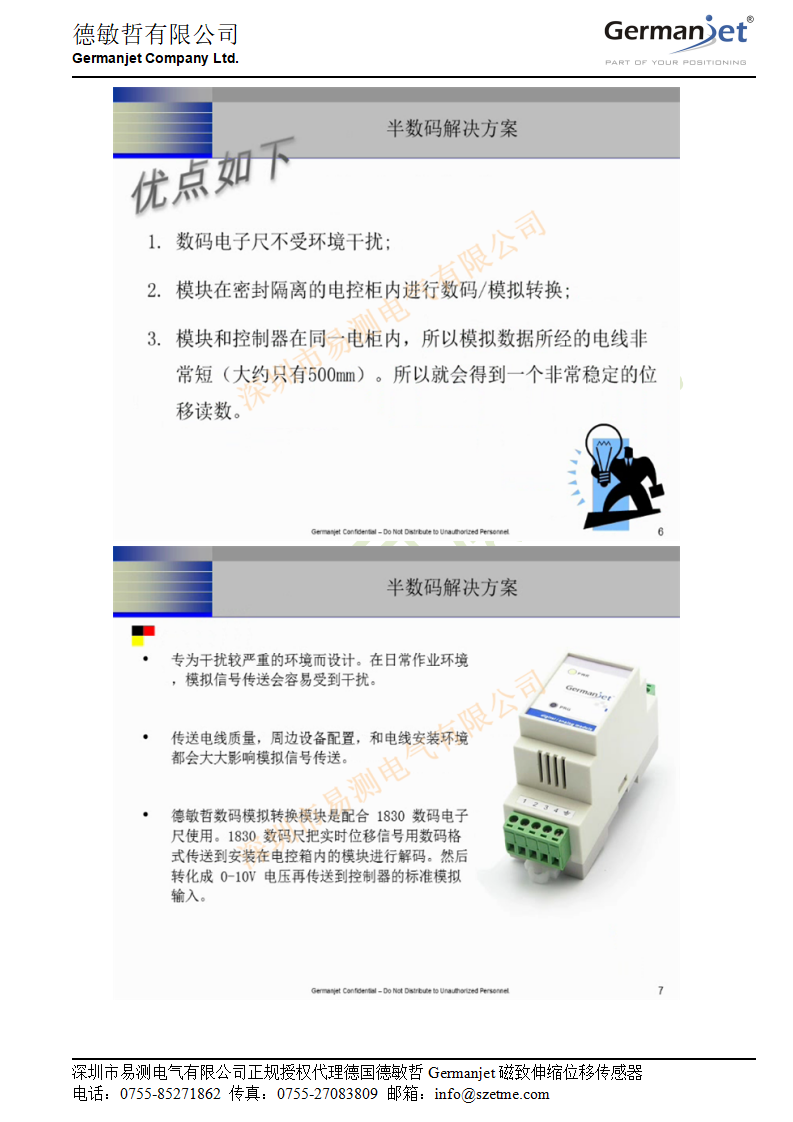

还有一种过渡做法叫半数码方案：位置测量段用数码电子尺，数码信号传到电控柜，在柜内通过专用的数码/模拟转换模块转成 0-10V 标准信号再给控制器。这样模拟信号只走柜内大约 500mm 的短线，外部干扰进不来，机台原有配置也不用动。

常见问题

电子尺读数跳动，是不是传感器坏了？

不一定。这份现场报告的排查顺序是逐段隔离：先用六位半万用表直接测传感器输出，结果是 0.0005V 以内不跳动，按 3800mm 量程换算约 0.19mm，说明传感器本身的精度和重复性跟出厂时一致，问题不在传感器身上。

怎么判断是线缆受干扰还是控制器有问题？

控制器输入侧接入一块 3V 干电池，屏幕读数精确、不跳动，说明电脑输入模块没问题；再用 3V 干电池经现场那根连接线接到 PLC，屏幕出现约 4mm 跳动，就说明线缆本身受到了干扰。

现场线缆怎么走才不容易受干扰？

这台机台原来的传感器接线和中压线以及其他干扰较大的电缆捆在一起；把线拉到机台外面单独走，跳动从 4mm 降到 2mm。信号线要单独走线槽，与动力线保持距离。

3800mm 量程要做到 0.5mm 精度，允许多少干扰？

满量程分度是 3800mm 除以 10V 等于 380mm/V，要做到 0.5mm 精度，允许的干扰电压需小于 0.0013V；而电动门动作时 2.5mm 的跳动相当于 0.0065V 干扰，已经超出允许值好几倍。

长行程模拟量读数跳动，有哪两条解决路径？

一是把现场干扰压下去：信号线单独走线槽、屏蔽线在控制柜一侧单端接地、检查机台接地质量、供电单独走一路不和驱动器接触器共用；二是改用数字化输出，位置值数字化传输后不受线路压降和共模干扰影响。
