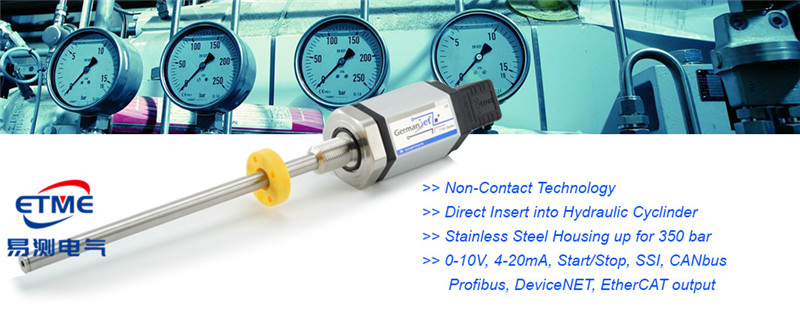

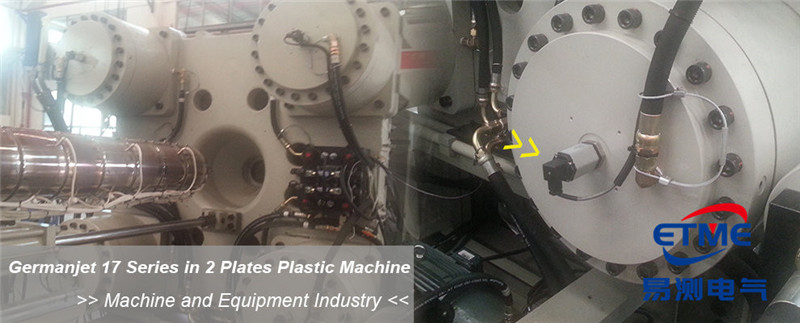

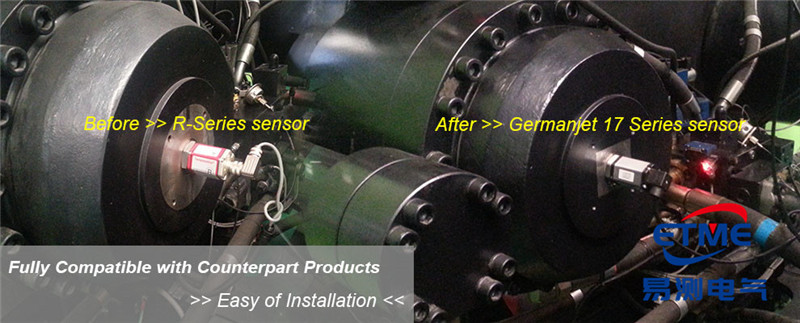

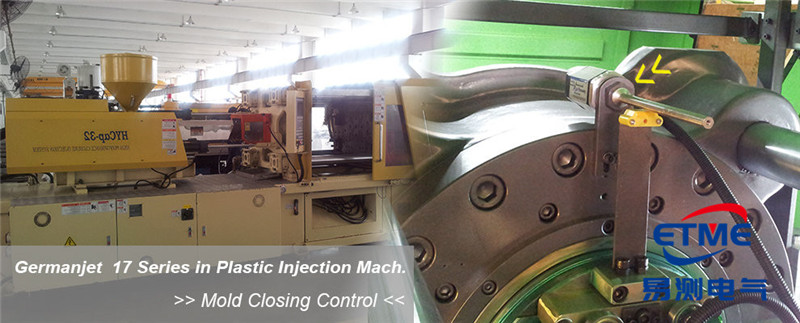

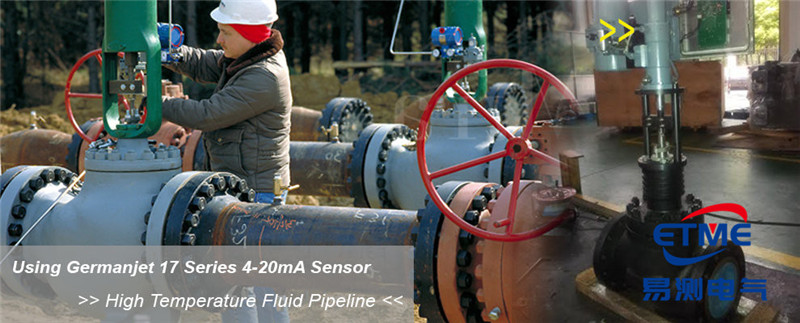

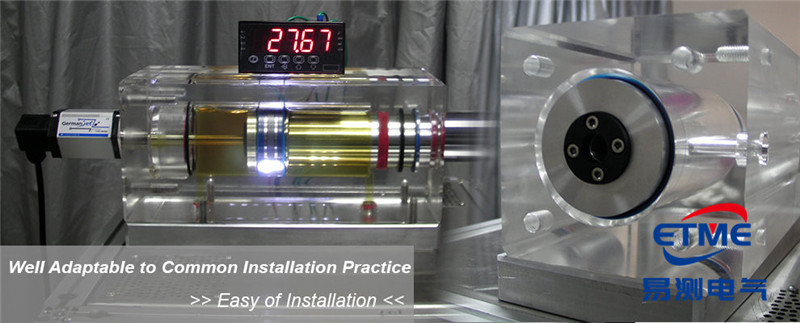

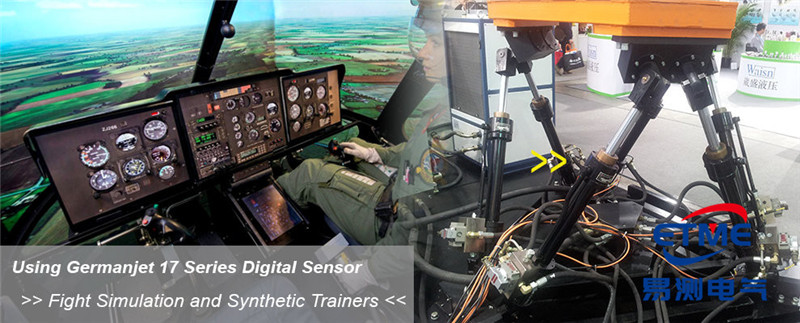

17 系列是专门为液压驱动装置做的内置式磁致伸缩位移传感器，传感器装进油缸里面，直接测量活塞位置。位置监控、成形设备、轧制设备上都用得比较多。这批图是内置油缸式的实际装机情况。
装进油缸里意味着什么
| 设计要求 | 对应结构 |
|---|---|
| 抗压强度 | 需承受液压缸工作压力，具备与液压缸同级抗压能力 |
| 耐压结构 | 测量元件封装在无磁性不锈钢耐压管内 |
| 密封 | 法兰通过 O 形环密封高压区域，防止液压油渗入 |
| 电子部分 | 集成在杆件法兰的保护壳内，便于维护 |
内置式的优势
- 不占外部空间：传感器藏在缸内，设备外观整洁，也不会被外部碰撞。
- 不受外部环境影响：粉尘、切削液、油雾都到不了测量元件。
- 测量位置直接：活塞在缸内的实际位置直接被测量，没有中间传动误差。
- 免维护：无接触测量，装好后基本不用管。
内置式的代价
内置方案对油缸加工要求高：缸体要预留安装孔和密封面，传感器长度要跟缸体行程匹配，装的时候还要保证同心度。这些都要在油缸设计阶段就定下来。老油缸后加内置式传感器基本不现实，这种情况一般改用外置式。
常见故障与排查
- 读数不动或跳变：先查电缆在缸体出线处的密封和接插件，这里是最容易渗油进水的部位。
- 位置整体偏移：多为标定零点丢失，重新标定即可。
- 信号间歇中断：检查电子头保护壳的线缆固定，设备振动会让松动接头时通时断。
内置式和外置式怎么选
| 对比项 | 内置式（17 系列） | 外置式（18 系列） |
|---|---|---|
| 安装时机 | 油缸设计阶段预留 | 设备组装或改造时加装 |
| 占用空间 | 缸内，外部无占用 | 需要机身侧面空间 |
| 环境防护 | 由油缸密封保护 | 靠传感器自身 IP 等级 |
| 维护 | 需拆缸 | 外部直接更换 |
| 适用 | 批量新造油缸 | 老设备改造、外置测量 |
油缸厂配套时的沟通要点
油缸厂用内置式传感器，要在图纸阶段确认：缸体安装孔的尺寸和位置、法兰接口形式、传感器有效测量区间与油缸行程的对应关系、出线方向和接插件型号。这几项在图纸上定清楚，装配时才不会返工。
油缸加工这边要配合到哪一步
内置式把探杆装进油缸的深孔里，缸体这边要在图纸阶段就把安装孔的位置公差标出来。常见的问题是缸体加工完才发现孔位和活塞行程对不上，只能重新镗。
深孔的底平面要保证垂直度。底面一旦有斜度，探杆装进去就是歪的，磁环走起来会擦壁。加工时用一次装夹把底平面和外圆一起做出来，比两道工序各做一次的累积误差小很多。
油缸组装完成、还没装到设备上之前，先做一次通电检查。把活塞推到两端，看读数是不是覆盖整个行程、有没有跳点。这一步放在油缸厂做，比装到整机上再拆回来省太多事。
常见问题
内置式传感器对油缸加工有什么要求？
要求高：缸体要预留安装孔和密封面，传感器长度要跟缸体行程匹配，装的时候还要保证同心度，这些都要在油缸设计阶段就定下来。
老油缸能后加内置式传感器吗？
基本不现实。这种情况一般改用外置式。
读数不动或者跳变，先查哪里？
先查电缆在缸体出线处的密封和接插件，这里是最容易渗油进水的部位。
位置整体偏移是什么原因？
多为标定零点丢失，重新标定即可。
油缸厂配套内置式传感器，图纸阶段要确认哪几项？
缸体安装孔的尺寸和位置、法兰接口形式、传感器有效测量区间与油缸行程的对应关系、出线方向和接插件型号。
