LVDT 是线性可变差动变压器(Linear Variable Differential Transformer)的缩写。它的工作方式可以概括成一句话:一个可移动的铁芯在两个次级绕组之间来回,改变磁场耦合的比例,输出的差分电压就对应铁芯的位置。以下按铁芯位置、输出特性、相位关系三个层次展开。

铁芯在不同位置时发生什么

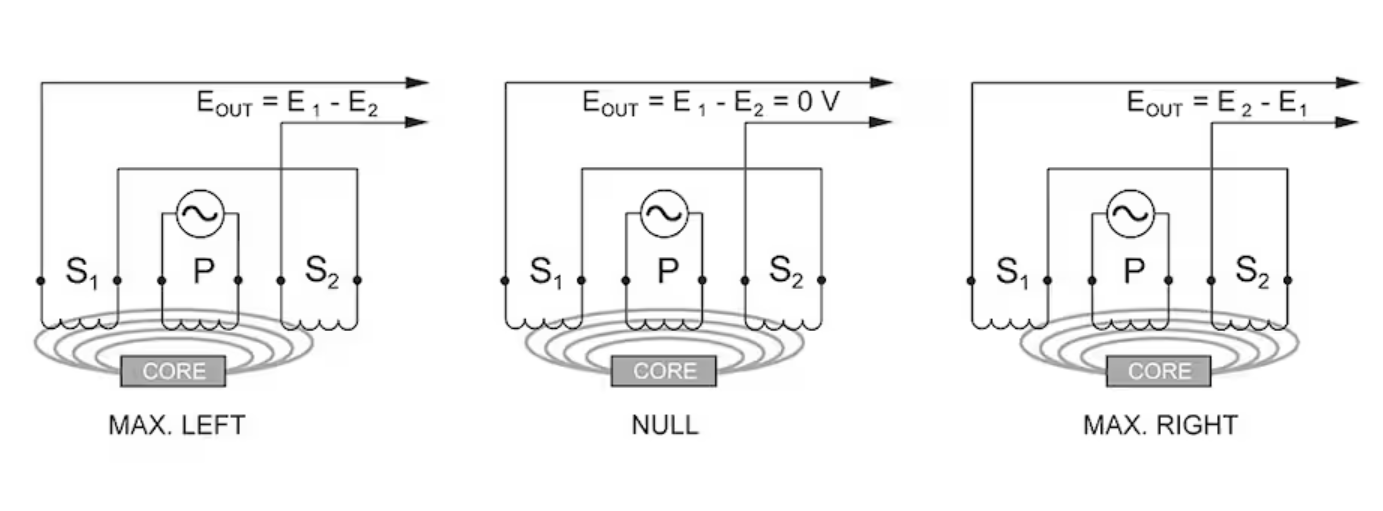

LVDT 的初级绕组 P 由恒定振幅的交流电源供电。由此形成的磁通量通过铁芯耦合到相邻的两个次级绕组 S1 与 S2。如果铁芯位于 S1 与 S2 的中间,耦合到两个次级绕组的磁通量相等,绕组中感生的电压 E1 与 E2 也相等。在这个中间位置(称为零点),差分输出电压 E1-E2 本质上为零。
移动铁芯,使它距离 S1 比距离 S2 更近,耦合到 S1 的磁通量增加、耦合到 S2 的磁通量减少,于是 E1 增大、E2 减小,产生差分电压 E1-E2。反方向移动铁芯使它更靠近 S2,则耦合到 S2 的磁通量增加、耦合到 S1 的磁通量减少,E2 增大、E1 减小,差分电压的方向随之相反。
输出与铁芯位置的关系

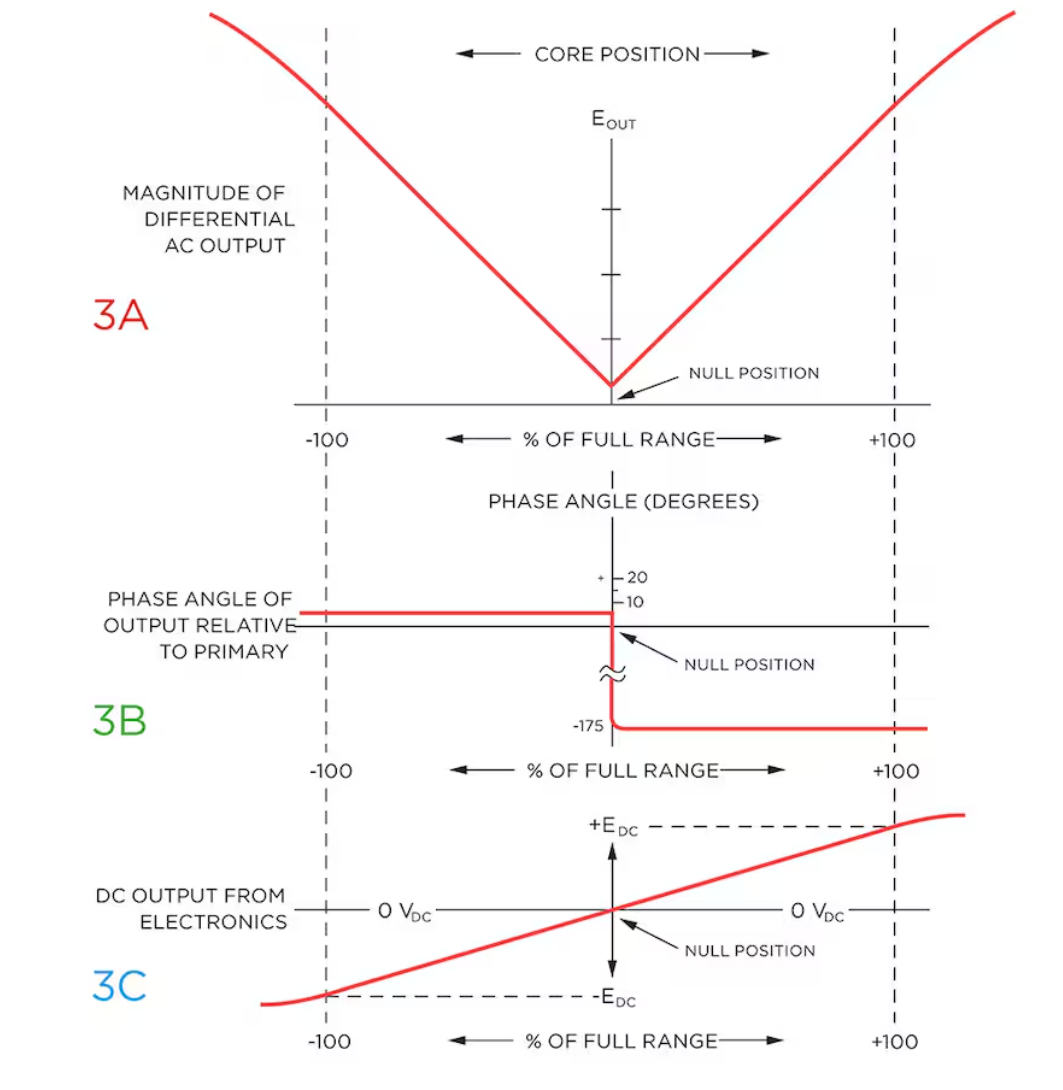

随着铁芯偏离零点,差分输出电压的幅值线性增大。离开零点达到最大纤芯位移时的输出电压值,取决于初级励磁电压的振幅与该型号的敏感因子,通常在几伏 RMS 的量级。这个幅值足以直接使用,一般不需要额外放大。

需要注意的是,LVDT 可以在超过标称全行程的范围继续工作,超出之后输出仍然变化,但线性度会下降。因此标称量程实际上是「线性范围」,而不是「能不能测」的边界。
相位为什么重要
以初级励磁电压为参考,交流输出电压的相位角在铁芯中心经过零点之前保持不变,经过零点的一瞬间会突然改变 180 度。配合相应电路利用这个 180 度相移,就能判断铁芯离开零点的方向。反映到最终输出上,就是信号的极性表示铁芯与零点的相对位置:正电压表示偏向一侧,负电压表示偏向另一侧。

这些特性带来的实际好处
- 输出的是绝对位置与方向,不需要像增量式编码器那样先找基准;
- 铁芯与线圈之间没有机械接触,没有磨损件,寿命长、重复性好;
- 零点是电气零点,靠绕组对称性确定,长期稳定性好;
- 在标称量程内线性度高,适合精密位移测量与伺服反馈。
使用时要注意的边界
铁芯必须与被测物体建立机械连接,连接件应保证同轴度,避免侧向力;铁芯可自由穿行,但行程不应超出标称线性范围太多,否则读数会有非线性误差;供电交流源的振幅稳定性直接影响输出幅值,因此励磁电源的稳定性属于整机精度的一部分。
理解铁芯位置、输出幅值与相位这三者的关系,就能看懂绝大多数 LVDT 的接线图与故障表现。易测电气可提供各量程的 LVDT 位移传感器及配套信号处理模块。
常见问题
铁芯停在正中间时,LVDT 输出是多少?
这时耦合到两个次级绕组的磁通量相等,感生电压 E1 与 E2 也相等,差分输出 E1−E2 基本为零 —— 这个位置就是零点。
LVDT 怎么判断铁芯往哪个方向移动?
看相位。以初级激励电压为参考,输出相位在铁芯经过零点之前保持不变,过零点的瞬间会突变 180 度;反映到最终输出上,就是信号极性表示铁芯在零点的哪一侧。
超出标称量程还能测吗?
能测,输出还会继续变化,但线性度会下降。所以标称量程实际上是「线性范围」,并不是能不能测的边界。
LVDT 的输出幅值够不够直接接采集?
在标称量程内,差分输出电压通常在几伏 RMS 量级,取决于初级励磁电压的振幅与这个型号的敏感因子。这个幅值一般够用,不需要额外放大。
哪些因素会影响 LVDT 的整机精度?
励磁交流源的振幅稳定性直接影响输出幅值,所以励磁电源的稳定属于整机精度的一部分;同时铁芯与被测物体的连接件要保证同轴度,避免侧向力,行程也别超出标称线性范围太多。
