易测电气ETME EPS拉绳位移传感器:精确测量与强抗污适应

作者:易测电气技术团队 阅读约 4 分钟 时间:2026-09-01更新于 2026-11-08

工业自动化中,位移测量是设备状态监测与控制系统的组成部分。易测电气 ETME EPS 系列拉绳位移传感器面向长距离测量且需兼顾精度的场合,核心是拉绳机构:被测物体带动钢丝绳伸缩,卷筒旋转后由电位计或编码器输出对应的位移量。

产品定位

EPS 系列针对的是行程较长、安装空间有限、又希望控制成本的场合。相比在长行程上使用测杆式结构,拉绳式的本体尺寸与行程基本无关,长度方向的占用空间只取决于绳长,因此在起重、建筑机械这类设备上更容易布置。

技术特点

  • 输出精度:通过电位计或编码器输出,精度可达 ±0.1% 甚至更高;
  • 结构耐用:外壳采用高强度材料,具备抗冲击与耐腐蚀性能,可用于振动较大的场合;
  • 安装便捷:提供模拟电压、电流及数字信号等多种输出选项,便于与各类控制系统集成。

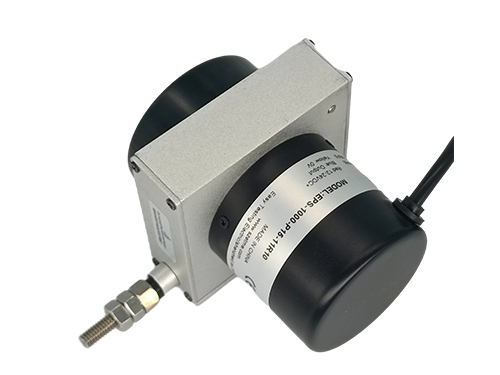

ETME EPS 拉绳位移传感器

典型应用

应用场合 测量对象 作用
起重设备 吊钩与载重位置 提供实时位置反馈,保障安全操作
自动化生产线 移动距离与长度 实现长度测量,稳定产品质量
建筑机械 机臂或铲斗位置 精准位置检测,便于操作控制
升降与举升设备 平台高度 限位与同步控制

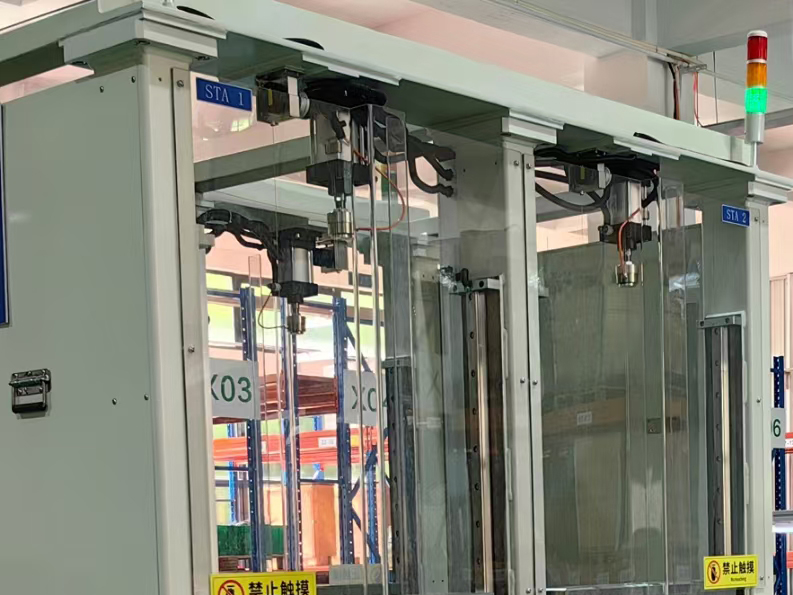

ETME EPS 拉绳位移传感器应用现场

选型时要确认的参数

  • 行程:按实际测量范围确定绳长,并留出机械余量;
  • 输出信号:模拟电压、4-20mA 电流或脉冲、总线等形式;
  • 安装方向:绳的出线方向要留出余量,避免绳体与结构件摩擦;
  • 环境条件:粉尘、雨水、油污场合需要相应的防护等级。

安装与使用要点

绳体不能被强行拉出到超出量程的位置,否则会损伤卷簧;安装时要保证绳的出线方向与被测运动方向一致,夹角过大会让绳体与出线口产生侧向摩擦,既影响寿命也影响读数。设备检修时不要自行剪断或打结绳体,需要处理应整体更换。

与其它长行程方案的比较

方案 本体尺寸与行程的关系 优点 局限
拉绳式 基本无关,只取决于绳长 体积小、安装灵活、成本低 绳体需保护,避免摩擦与割伤
测杆式 随行程线性增长 结构刚性高,无柔性件 长行程时体积与重量大
激光测距 基本无关 非接触,测量距离远 受介质透明度与粉尘影响

对于长行程又希望控制成本的场合,拉绳式是一个务实的选择。易测电气可提供 ETME EPS 系列拉绳位移传感器,并按行程与输出形式配套选型。

常见问题

拉绳位移传感器是怎么测量位移的?

核心是拉绳机构:被测物体带动钢丝绳伸缩,卷筒旋转后由电位计或编码器输出对应的位移量。

EPS 拉绳位移传感器适合什么样的场合?

针对的是行程较长、安装空间有限、又希望控制成本的场合。拉绳式的本体尺寸与行程基本无关,长度方向的占用空间只取决于绳长,因此在起重、建筑机械这类设备上更容易布置。

拉绳位移传感器的绳体怎么用才不容易坏?

绳体不能被强行拉出到超出量程的位置,否则会损伤卷簧;安装时要保证绳的出线方向与被测运动方向一致,夹角过大会让绳体与出线口产生侧向摩擦;检修时不要自行剪断或打结绳体,需要处理应整体更换。

长行程测量,拉绳式和测杆式怎么选?

拉绳式本体尺寸与行程基本无关,体积小、安装灵活、成本低,但绳体需保护、要避免摩擦与割伤;测杆式结构刚性高、没有柔性件,但长行程时体积与重量大。长行程又希望控制成本的场合,拉绳式更合适。

EPS 拉绳位移传感器的输出精度是多少?

通过电位计或编码器输出,精度可达 ±0.1% 甚至更高;提供模拟电压、电流及数字信号等多种输出选项,便于与各类控制系统集成。

相关型号(拉绳位移传感器,按安装方式分):EFS 螺纹安装、EPM 微型、EFM 经济型

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
