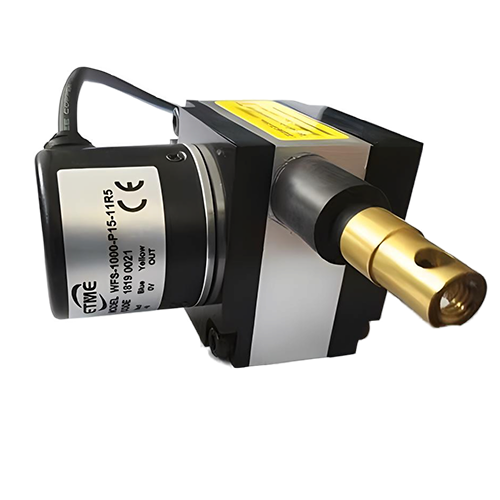

拉绳位移传感器（螺纹安装型）EFS型

EFS拉绳位移传感器为紧凑经济型传感器，用一根柔软的不锈钢丝绳，恒张力弹簧和电位器或者编码器来测量直线位移。 EFS拉绳位移传感器适合使用在安装位置狭小，高频率和精度没有特殊要求的场合。EFS拉绳位移传感器有多种量程和多种输出方式可选如：电压，电流，脉冲，差动，RS485等。

全国热线
137-2888-0902

EFS系列螺纹安装型拉绳位移传感器为紧凑经济型设计，采用不锈钢包覆钢丝绳与高精度电位器或增量编码器，将直线位移转换为成比例电信号。壳体自带M6安装螺纹，旋入即可固定，适合空间受限、成本敏感的通用自动化场合。支持电阻、0–5V、0–10V、4–20mA及增量脉冲输出，并可配ETME变送器获得标准工业信号。

拉绳位移传感器（螺纹安装型）EFS型1 拉绳位移传感器（螺纹安装型）EFS型2 拉绳位移传感器（螺纹安装型）EFS型3 拉绳位移传感器（螺纹安装型）EFS型4 拉绳位移传感器（螺纹安装型）EFS型5 拉绳位移传感器（螺纹安装型）EFS型6 拉绳位移传感器（螺纹安装型）EFS型7

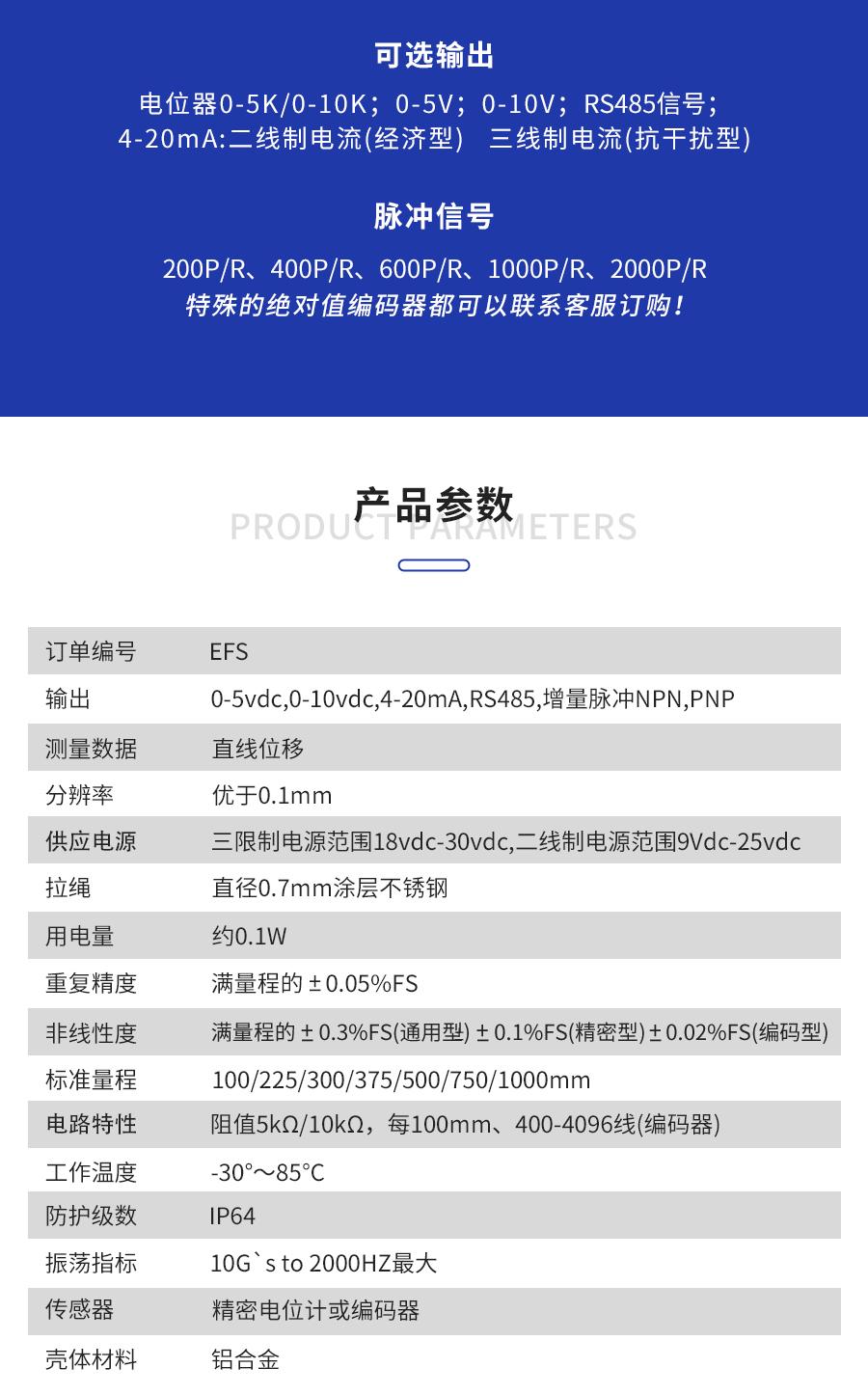

EFS 系列螺纹安装型拉绳位移传感器技术参数

产品系列	EFS 系列（紧凑经济型拉绳位移传感器）
品牌	易测电气（ETME）自主研发生产
测量原理	拉绳（不锈钢钢丝绳）→ 旋转电位器 / 增量编码器

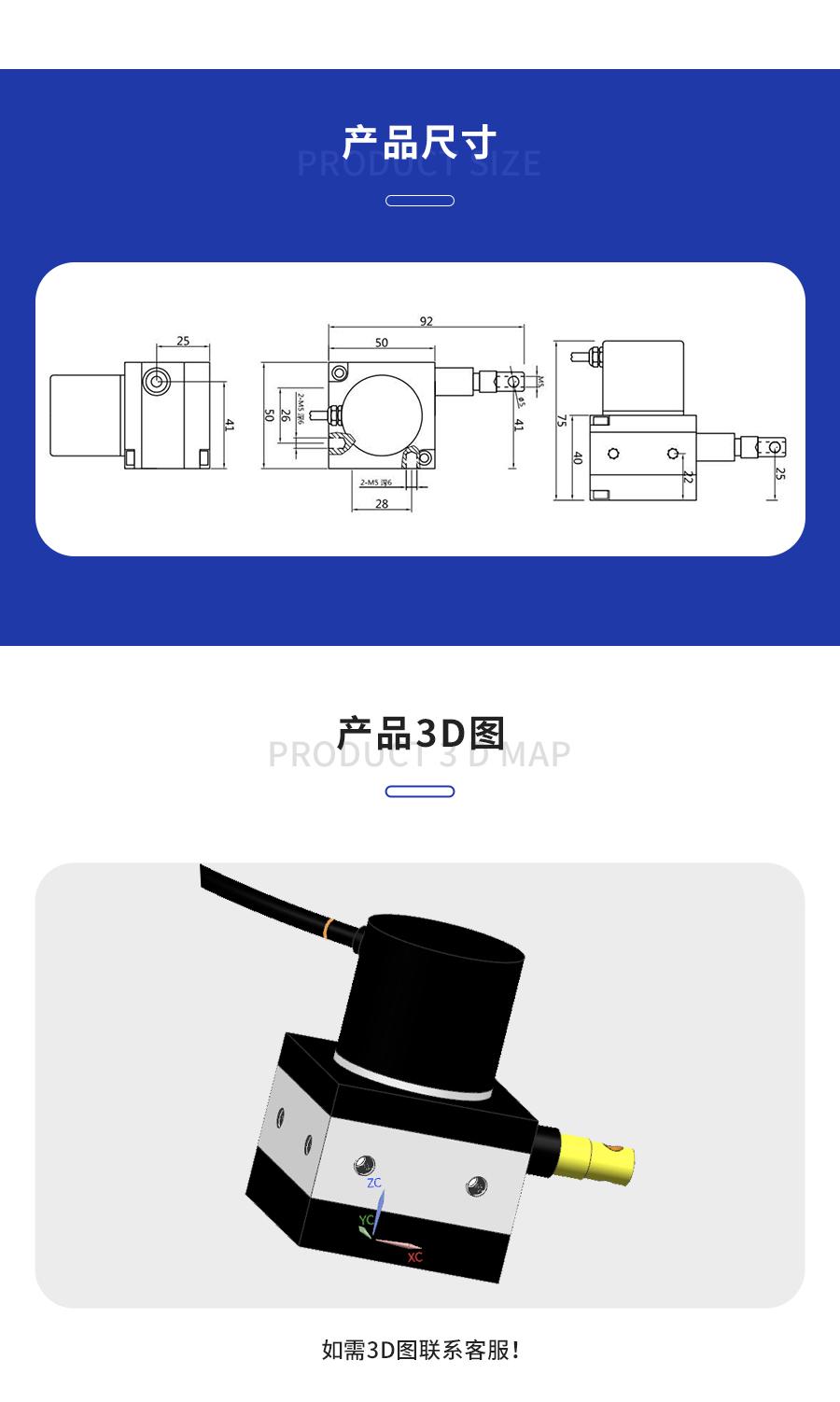

安装形式	壳体自带螺纹（图纸标注 M6 安装孔）
标准量程	0–1500 mm （支持非标定制）
线性度（精度）	电位计通用型：±0.3% FS 电位计精密型：±0.1% FS 编码器型：±0.02% FS
分辨率	电位计型：0.01 mm 编码器型：0.05–0.5 mm（依脉冲数）
重复精度	±0.05% FS
最大拉绳速度	1 m/s

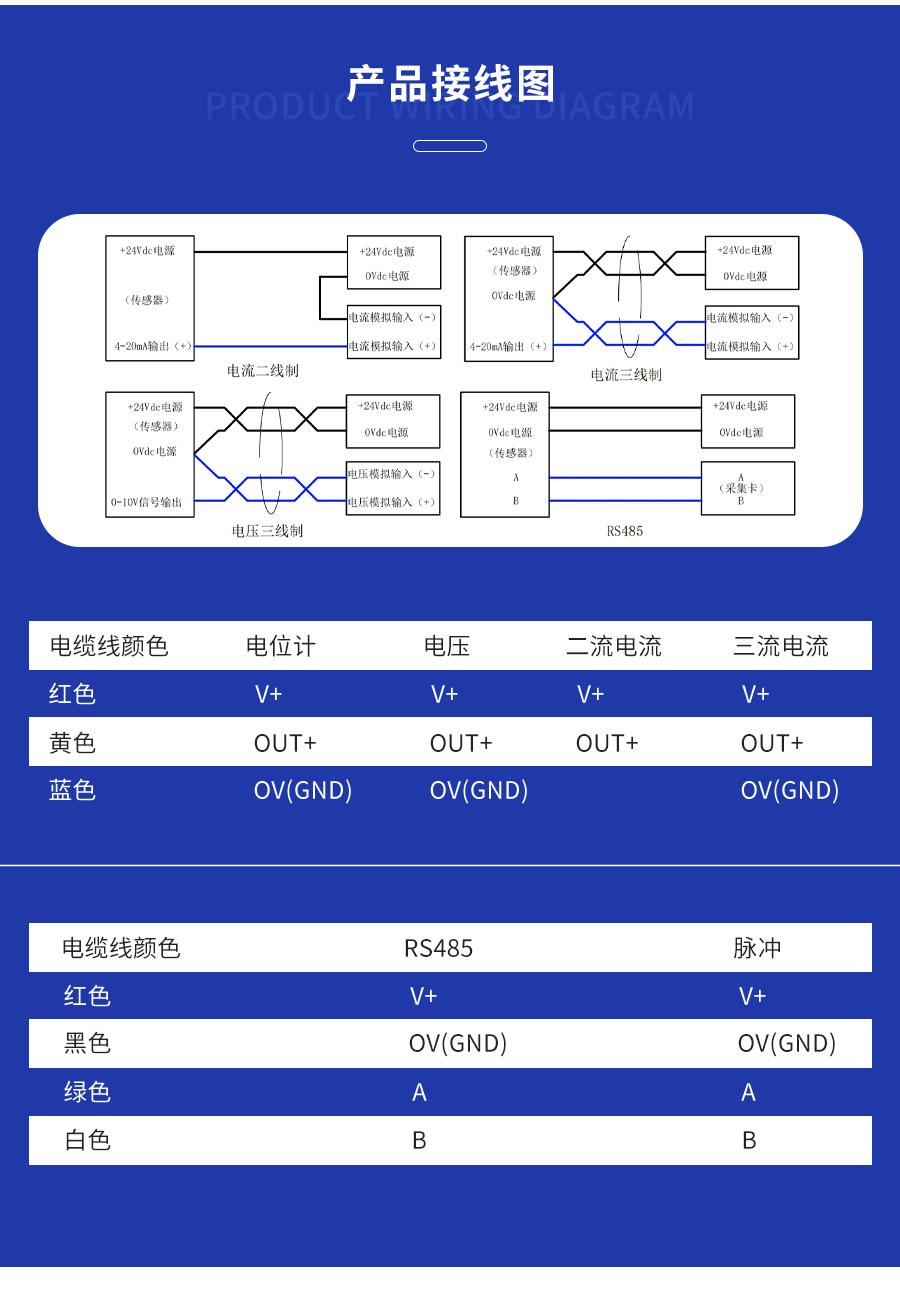

输出信号（可选）	电位计：5kΩ / 配变送器输出 0–5V / 0–10V / 4–20mA 编码器：增量 A/B/Z 脉冲（TTL / HTL / 推挽）数字：RS485（需外接 ETME 变送器）
拉绳规格	Ø0.6 mm 尼龙包覆不锈钢钢丝绳
标准电缆长度	约 1.2 m（如需更长需客户自行延长）
工作温度	-30 ℃ ～ +70 ℃
防护等级	IP65
抗振动	10 G（10–2000 Hz）
外壳材质	铝合金阳极氧化
重量	约 680 g（不含电缆）

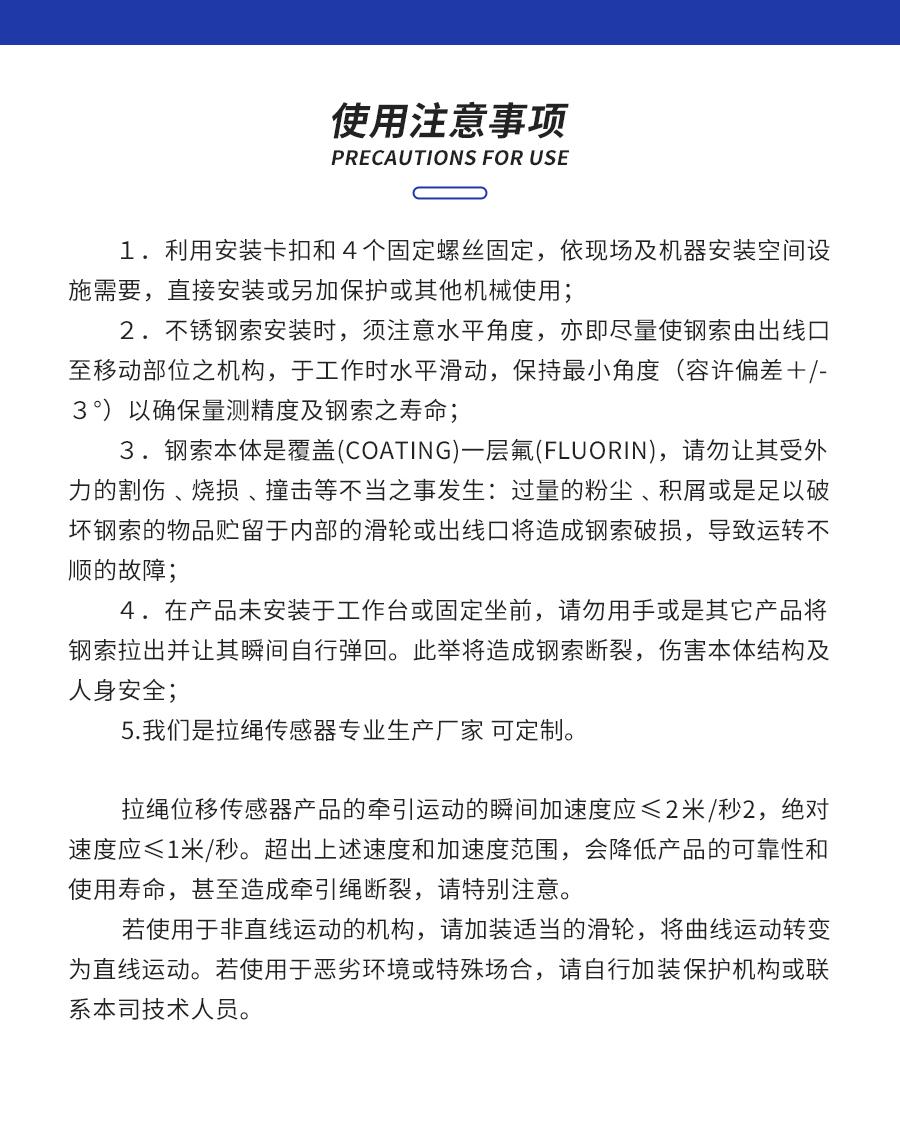

注意事项	● 严禁拉出后突然松手导致钢丝绳高速回弹，可能造成断绳 ● 标配电缆约 1.2 m，超长需求请预留接线余量

产品特点

紧凑经济型设计：M6螺纹安装，体积小、性价比高，适合批量设备配套。
多精度可选：电位计±0.3%FS起，编码器可达±0.02%FS，覆盖不同预算与精度需求。
灵活信号输出：电位计/模拟量/增量脉冲/RS485全覆盖，配ETME变送器可得标准工业信号。
坚固耐用：不锈钢钢丝绳+铝合金壳体，IP65防护，适应一般工业现场。
便捷安装：M6螺纹孔位，旋入即固定，无需复杂支架。

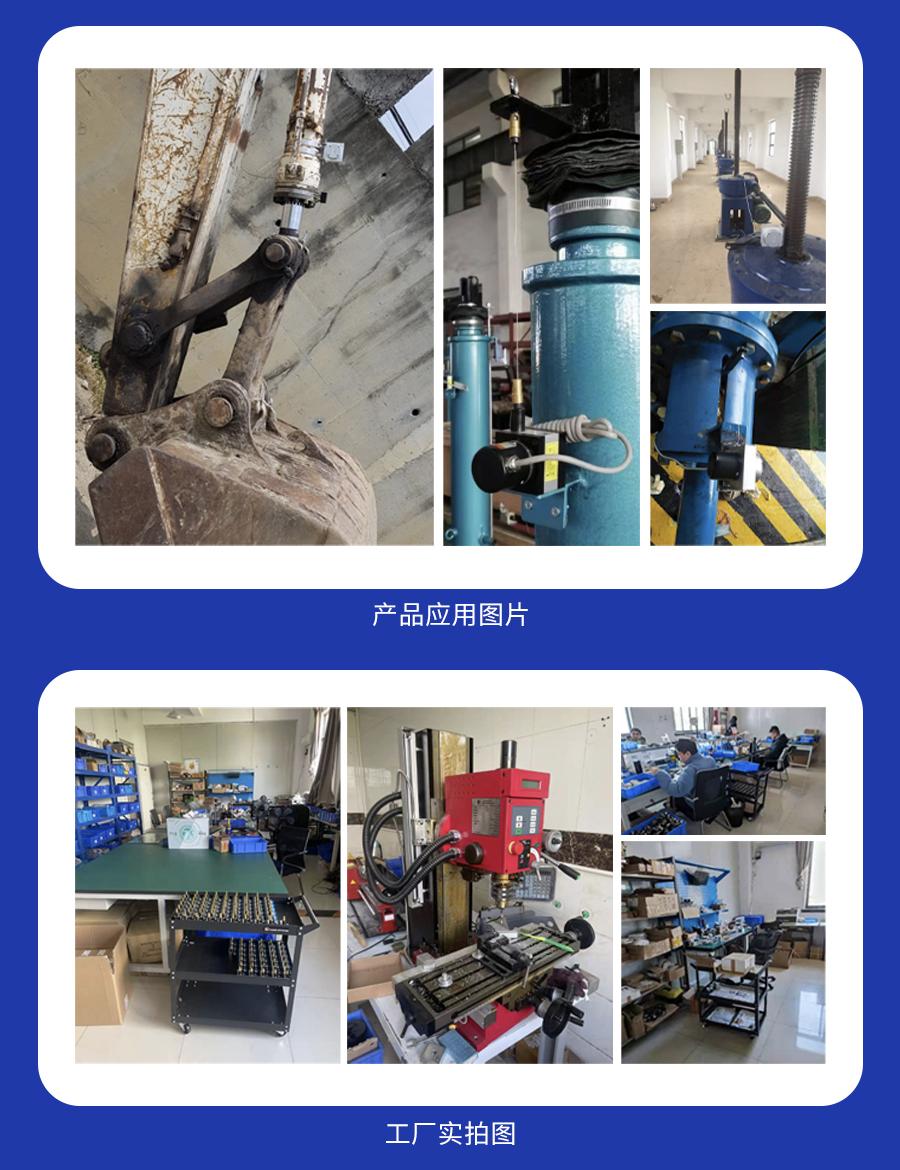

典型应用

通用自动化设备行程检测
包装机械、印刷机械位置反馈
升降平台/堆垛机高度测量
设备改造中的低成本位移监测
