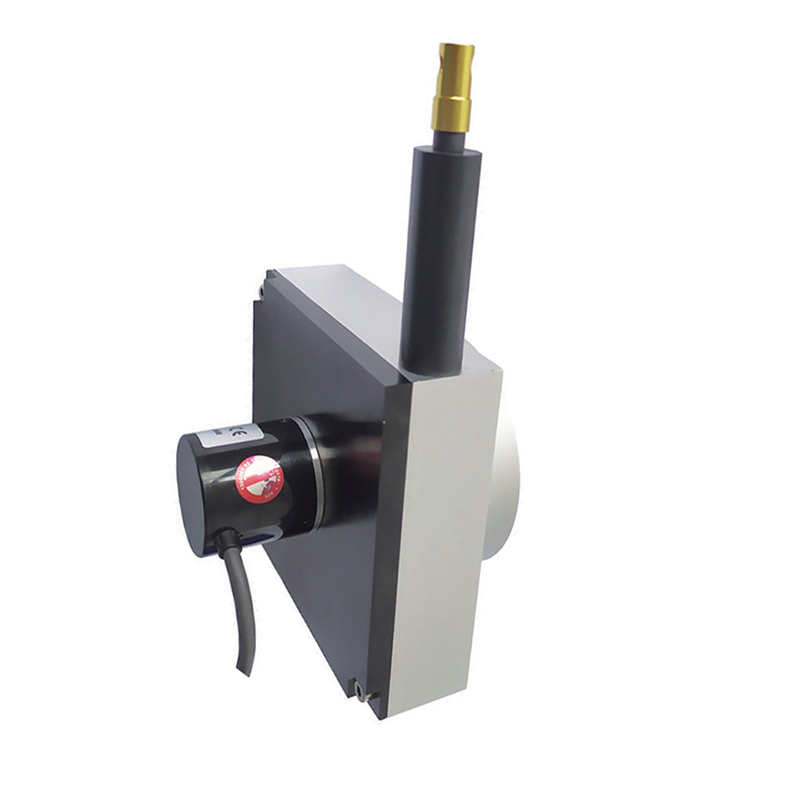

EFL 系列螺纹安装型拉绳位移传感器产品介绍
EFL 是螺纹安装系列里行程做得最长的一款，可选量程 0-3000mm 一直到 0-6000mm，壳体自带安装螺纹，直接旋入设备安装板。内部一根柔软不锈钢绳配恒力弹簧和电位器（或者编码器），输出电阻、电压、电流或者脉冲信号。机座比 EFM 更大，卷筒和弹簧按长行程重新配过，钢索回弹更平稳。
因为行程大，选型有两处要注意：一是量程按设备最大行程留余量，长行程长期拉到极限会加快钢索疲劳；二是安装时的水平度比短行程更关键，偏角大一点误差就会被放大。整机重量约 1300g，壳体防护 IP54，使用温度 -30℃ 到 70℃。标配电缆约 1.5m。

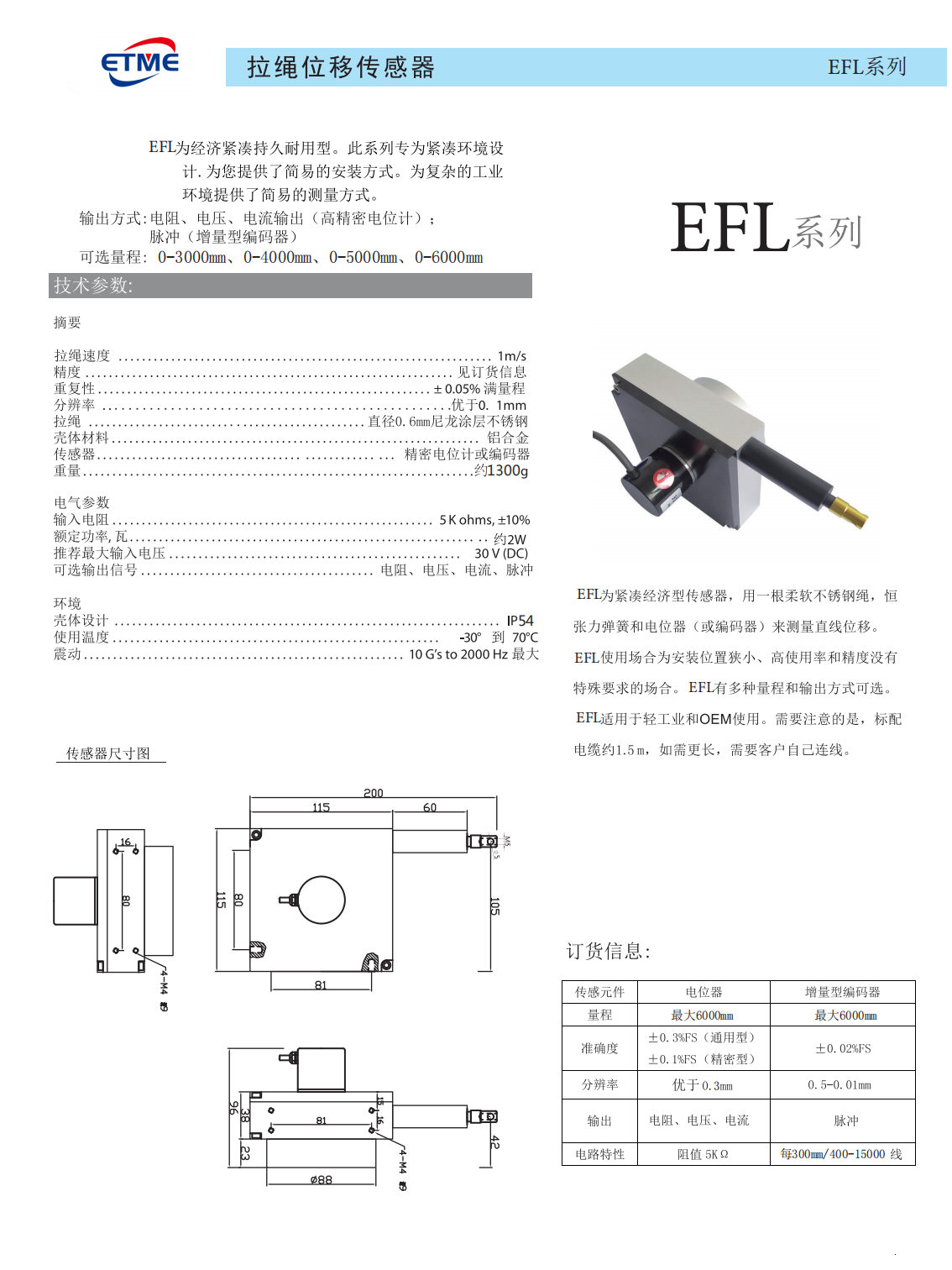

产品特点
- 螺纹安装的长行程型结构，可选量程 3000、4000、5000、6000 毫米
- 壳体自带螺纹，旋入安装板时用扳手卡住六角部位受力
- 内部为直径 0.6 毫米的尼龙涂层不锈钢绳，配恒力弹簧
- 电位器型与编码器型的量程上限都是 6000 毫米
- 电位器型准确度 ±0.3%FS（通用）或 ±0.1%FS（精密），分辨率优于 0.3 毫米
- 编码器型准确度 ±0.02%FS，分辨率 0.5 至 0.01 毫米
- 整体分辨率优于 0.1 毫米，重复性 ±0.05% 满量程，拉绳速度 1 m/s
- 壳体为铝合金，整机重量约 1300 克，防护等级 IP54
- 外形总长 200 毫米、宽 115 毫米、卷筒 Ø88 毫米，安装孔 2-Ø4.5
典型应用
- 行程 3 到 6 米的大型设备位移测量
- 长行程且对准确度有要求的工位
- 需要把长距离直线位移转换成电信号的位置检测
- 后级接模拟量或脉冲采集系统的成套配套
- 升降与伸缩机构的行程反馈
- 试验机与大型自动化专机的位移检测
- 需要直接旋入安装板的长行程测量
常见问题
EFL 为什么行程能做得比 EFM 长这么多？
机座比 EFM 更大，卷筒和恒力弹簧按长行程重新配过，钢索回弹更平稳。可选量程从 0-3000mm 一直到 0-6000mm，用在注塑机与压机行程检测、试验机、大型自动化专机、升降与伸缩机构的位移反馈上。
长行程螺纹安装要特别注意什么？
两件事。量程按设备最大行程往上留余量，长行程长期拉到极限会加快钢索疲劳；安装时的水平度比短行程更关键，偏角稍微大一点，误差就会被行程放大。
IP54 的防护够用吗？
IP54 防尘、防溅水，一般室内工业环境够用。有明显水冲、油淋或者户外使用的场合，要加防护罩，并且把线缆入口朝下安装、做好密封。选型时把现场介质和冲洗方式说明一下更保险。
标配电缆多长，能不能加长？
标配约 1.5m。需要更长距离传输，建议在传感器附近先转成电流信号或者数字信号再远传，直接拉长模拟电压线容易引入干扰和压降。
EFL 和 EPS-L 怎么选？
差别在安装型式。EPS-L 是支架安装、量程做到 8000 到 15000mm，适合超长行程的试验机与闸门；EFL 是螺纹安装、量程 3000 到 6000mm，适合直接旋入安装板的中长行程场合。按现场有没有安装板螺纹孔来定更方便。
