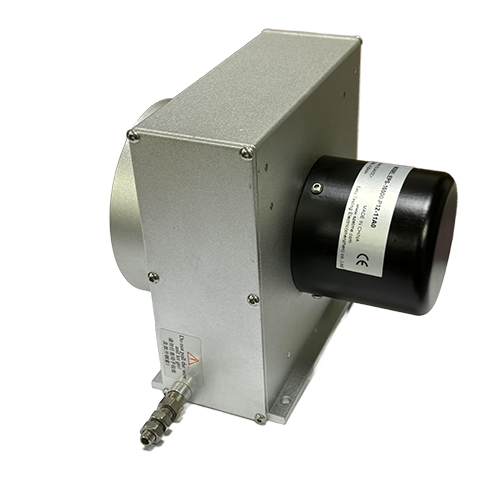

EPS-L型拉绳拉线位移传感器（支架安装式）

EPS-L 系列支架安装式拉绳位移传感器产品介绍

EPS-L 是这台拉绳位移传感器家族里机座做得更大的一档，机座型号为 L 型（大型），行程范围 8000mm ～ 15000mm 任选，用在试验机、大型液压设备、桥梁与建筑检测这类长行程工况。工作原理和常规拉绳式一样：拉绳绕在滚轮上，恒力弹簧保持张紧，滚轮带动精密电位计或编码器旋转，输出与行程成比例的电信号。

行程做到这个量级，选型要盯三件事：量程按实际最大行程往上留余量，别长期贴着极限用；供电按输出型式确认，模拟型取 24Vdc，脉冲型可以宽压 5～30V；安装时必须保证钢索从出线口到移动机构的水平度，长行程下偏角的影响会被放大，直接影响测量精度和钢索寿命。

产品特点

• 大型机座，行程 8000mm 至 15000mm 任选
• 支架安装，牵引螺丝 M6、固定螺丝 M4
• 可选电阻、电流、电压与脉冲型信号
• 线性精度 ±0.15%FS，精密型 ±0.08%FS
• 重复精度 0.01%FS～0.005%FS
• 温度范围 -40℃～120℃，防振系数 50g
• 有效寿命 500 万次，脉冲型 1000 万次
• 防护等级 IP54 / IP65

典型应用

大型材料试验机、液压万能试验机、升降与伸缩机构、闸门与料位的位置检测，以及各类长行程机械的位移测量和位置控制场合。

常见问题

EPS-L 用在什么场合？

机座做成了大型（L 型），行程 8000mm 到 15000mm 任选，典型场合是大型材料试验机、液压万能试验机、升降与伸缩机构、闸门与料位的位置检测。这类工况的共同点是行程长、设备体量大，对钢索的导向要求高。

供电怎么接？

按输出型式确认。模拟量输出的一般取 24Vdc；脉冲输出支持宽压 5 到 30V。接线前先核对订货型号对应的输出类型，接错供电可能直接损坏内部电路。

长行程钢索容易疲劳，怎么延长寿命？

量程选型留余量，避免长期贴着极限；安装保证钢索水平度，出线口处别让钢索磨到机壳边缘；设备运行中避免钢索被工件撞击。这几条做好，钢索寿命能明显拉长。

装到桥梁、闸门这类户外设备上要注意什么？

户外重点看防护与温度。安装位置尽量避开雨水直淋，长期户外建议加防护罩；接线盒做好密封，接头朝下安装防止积水。位移量程按最大开度留余量，闸门有冲击载荷的场合固定件要加固。

读数随温度变化漂移，正常吗？

长行程下温度对钢索长度有影响，属于正常物理现象。如果漂移量超出工艺允许范围，可以在设备上装温度补偿，或者在控制系统里按温度系数修正。选型时把使用温度范围和精度要求一并说明，方便确认。

技术参数

产品型式与接线

按输出分四种型式：电流型（4～20mA，或 20～4mA）、电压型（0～5V / 0～10Vdc，或 5～0V / 10～0Vdc）、电阻型（0～5kΩ，或 0～10kΩ）、脉冲型（增量型 / 绝对型）。电流型与电压型是两线制或三线制接法，脉冲型走 A/B 或 A/B/Z 输出，接线前先确认订货时选的是哪一种。

选型要点

量程跨度大是这个型号的特点，8000mm 到 15000mm 之间按实际需要任选，行程规格不必凑标准档。精度按通用型与精密型两档选，通用型 ±0.15%FS、精密型 ±0.08%FS；重复精度做到 0.01%FS ～ 0.005%FS，试验机、桥梁检测这类对重复性敏感的应用主要看这一项。

温度范围宽到 -40℃ ～ 120℃，户外和高温车间都能覆盖，但如果设备靠近热源或者有冷凝风险，安装位置和出线方向要提前和厂里确认。供电按输出型式区分，模拟型取 24Vdc，脉冲型可以 5-30V 宽压供电。

安装与使用要点

• 用安装卡扣配 4 个固定螺丝把机座固定牢，长行程下拉绳的反作用力不小，底板不能有松动。
• 钢索从出线口到移动点之间尽量保持水平滑动，角度偏差控制在 ±3° 以内。
• 钢索覆盖氟涂层，避免割伤、烧损和撞击；滑轮与出线口的积屑要定期清理。
• 未固定到工作台之前，别把钢索拉出后让它瞬间弹回，容易断绳伤人。
• 牵引瞬间加速度不超过 2m/s²，绝对速度不超过 1m/s。

非直线运动机构要加装滑轮，把曲线运动转成直线运动。环境恶劣或者场合特殊，自行加装保护机构，或联系易测电气技术人员确认。
