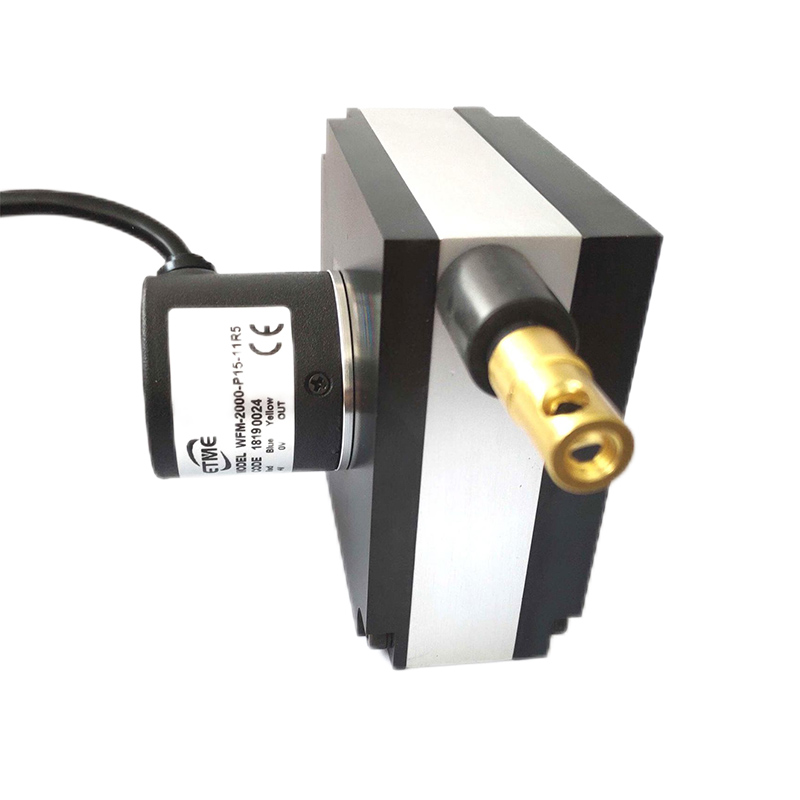

拉绳位移传感器（螺纹安装型）EFM型

EFM 系列螺纹安装型拉绳位移传感器产品介绍

EFM 同样属于经济紧凑、持久耐用的一档，壳体自带安装螺纹，可以直接旋入设备安装板，省掉支架。可选量程 0-1500mm 与 0-2000mm，内部是一根柔软不锈钢绳配恒力弹簧和电位器（或者编码器），输出电阻、电压、电流三种信号，也可以选脉冲输出。

结构小巧、安装简单，适合安装空间受限、对成本敏感的一般工业场合。整机重量约 680g，壳体防护 IP65，使用温度 -30℃ 到 70℃。因为行程比微型款长、机座做得厚实一些，拉绳的回弹力也更稳，适合有一定使用频次的位置反馈。

产品特点

• 螺纹安装的紧凑经济型结构，壳体自带螺纹，可直接旋入安装板
• 可选量程 1500 毫米与 2000 毫米
• 内部为直径 0.6 毫米的尼龙涂层不锈钢绳，配恒力弹簧
• 传感元件分电位器型与增量型编码器型两档
• 电位器型最大 2000 毫米，准确度 ±0.3%FS（通用）或 ±0.1%FS（精密）
• 编码器型最大 3000 毫米，准确度 ±0.02%FS，分辨率 0.5 至 0.05 毫米
• 电位器型分辨率 0.01 毫米，重复性 ±0.05% 满量程
• 输出可选电阻、电压、电流或脉冲
• 壳体为铝合金，整机重量约 680 克，防护等级 IP65，使用温度 -30℃ 到 70℃

典型应用

• 行程在 2000 毫米以内、精度要求一般的成套设备
• 需要更高准确度、或行程超过 2000 毫米的场合（选编码器型）
• 安装面有螺纹孔、希望直接旋入固定的工位
• 后级接 0-5V / 0-10V / 4-20mA 模拟量或高速计数口的采集系统
• 注塑机与压机的行程检测
• 包装与印刷机械、试验机的位移反馈
• 自动化专机的中短行程位移测量

常见问题

EFM 和 EPM 有什么不同？

两款都是经济紧凑型。EPM 是超紧凑微型款，机身更小、重量约 260g；EFM 机座厚实一些，行程做到 1500mm 和 2000mm 两档，整机重量约 680g，拉绳回弹力更稳，适合有一定使用频次的位置反馈。

为什么行程长了钢索回弹反而更稳？

EFM 的卷筒和恒力弹簧是按更长行程重新配过的，弹簧的力值曲线与钢索长度匹配，回弹过程更平顺。短行程强行拉长钢索，或者长行程用短行程的弹簧，都会让回弹忽快忽慢，影响重复性。

螺纹安装需要预留多少空间？

壳体端面自带安装螺纹，直接旋入安装板。安装板上要留出传感器的机身长度加钢索引出方向的净空，出线口前方留出钢索走直线的距离，避免刚出壳体就被弯折。

输出有哪几种？

电阻、电压、电流三种，也可以选脉冲输出（增量型编码器）。接模拟量采集模块用电压或电流输出，接 PLC 高速计数口选脉冲输出。

EFM 的防护和温度是多少？

壳体防护 IP65，使用温度零下 30℃ 到 70℃。装在注塑机、压机这类有油雾和粉尘的工位没问题，长期接触切削液的工位建议加防护罩并定期检查线缆入口。

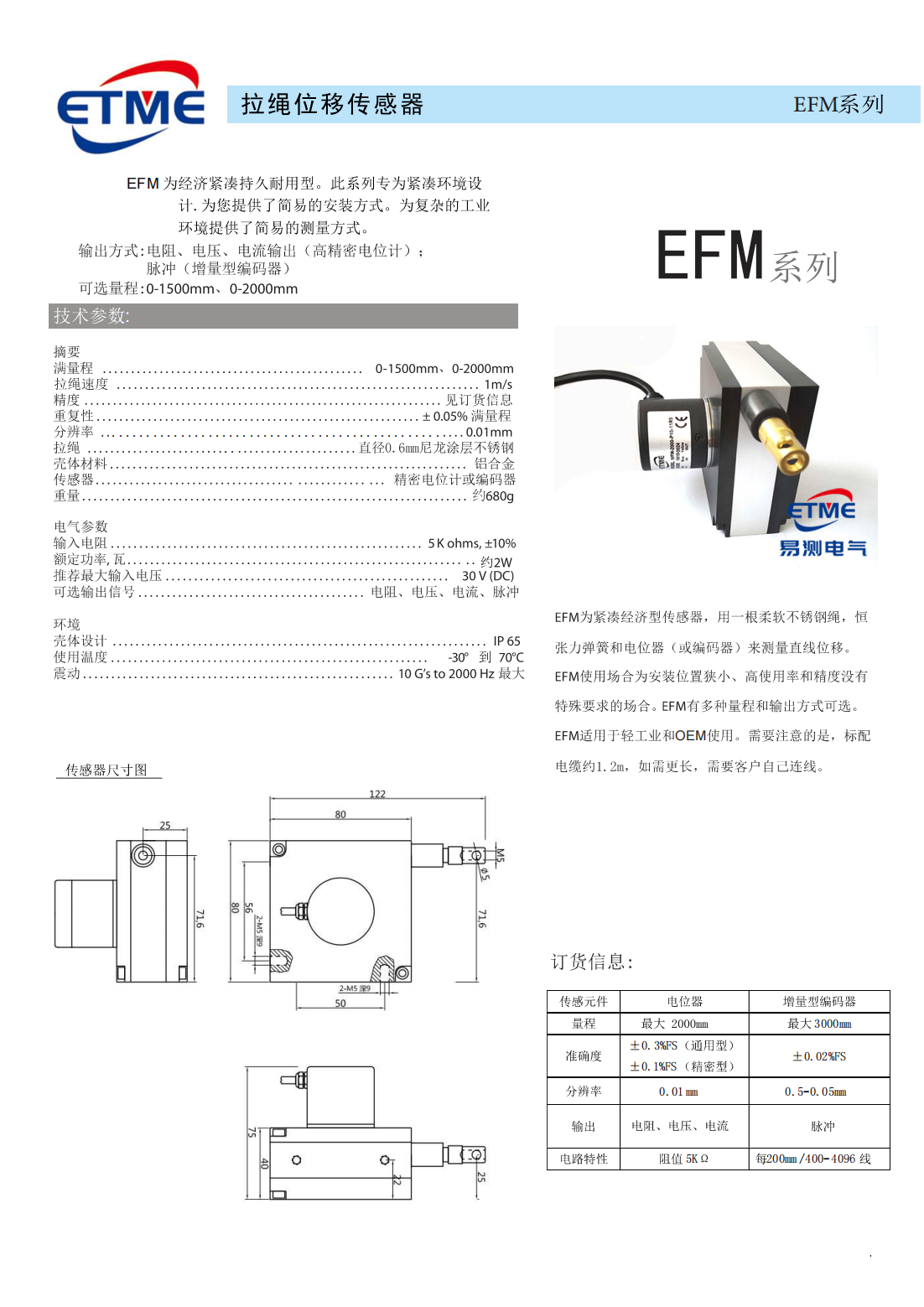

技术参数

订货信息

电位器型与增量型编码器型的量程上限、准确度和分辨率不一样，选型时按实际最大行程和精度要求对照下表。

选型要点

EFM 的电位器型量程上限 2000mm，编码器型能到 3000mm，准确度分别是±0.3%FS（通用）/ ±0.1%FS（精密）与 ±0.02%FS。行程在 2000mm 以内、精度要求一般的场合用电位器型；要更高准确度或者行程超过 2000mm 就选编码器型。

订货前先确认设备最大行程、后级信号形式和现场温度。行程要留余量；模拟量采集接 0-5V / 0-10V 或 4-20mA，计数器或 PLC 高速计数口才用脉冲输出；现场温度超出 -30℃ 到 70℃ 要另行确认。

安装与使用要点

• 壳体自带螺纹，旋入安装板时用扳手卡住六角部位，别握着壳体使劲，力传到内部元件容易扭坏。
• 钢索从出线口到移动点尽量保持水平滑动，角度偏差控制在 ±3° 以内。
• 钢索覆盖氟涂层，避免割伤、烧损和撞击；滑轮与出线口的积屑要定期清理。
• 未固定前别用手或其它物件把钢索拉出后松手弹回，容易断绳伤人。
• 牵引瞬间加速度不超过 2m/s²，绝对速度不超过 1m/s。

标配电缆约 1.2m，需要更长时由客户自行接线延长，接头处做好密封与固定。特殊量程可联系易测电气技术人员确认。
