本安防爆拉绳位移传感器(气爆，尘爆)

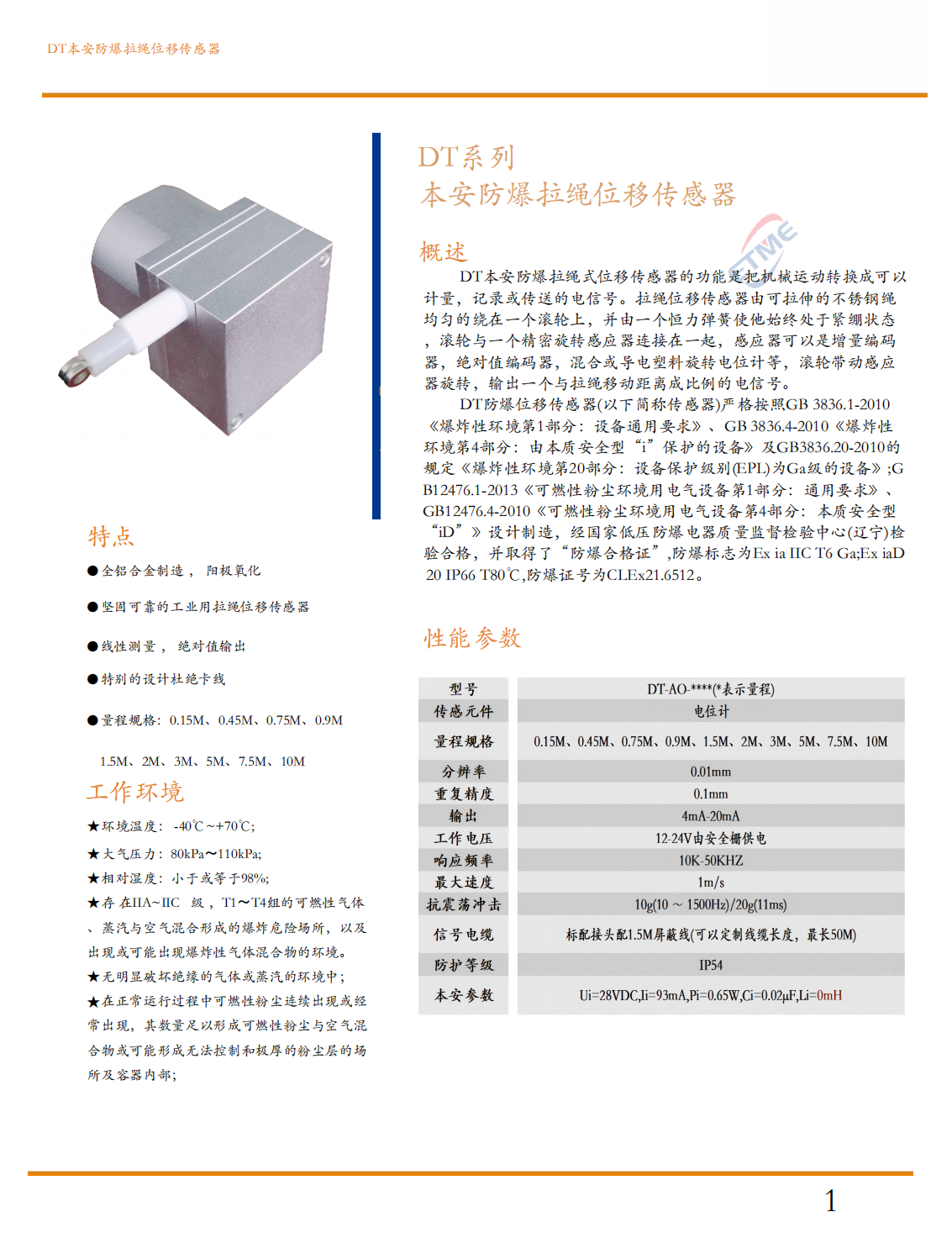

DT 系列本安防爆拉绳位移传感器产品介绍

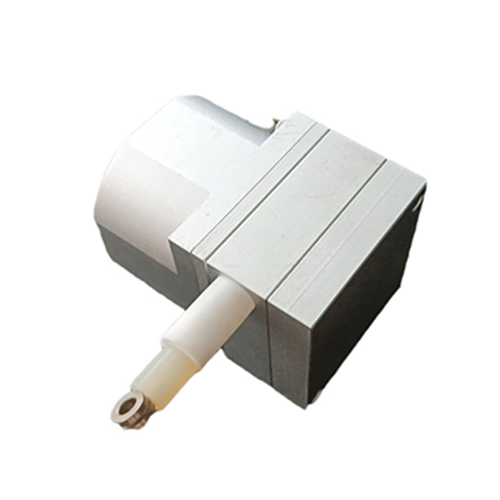

DT 本安防爆拉绳式位移传感器把机械运动转换成可以计量、记录或传送的电信号。可拉伸的不锈钢绳均匀绕在一个滚轮上，由恒力弹簧保持紧绷状态；滚轮与精密旋转感应器连接，感应器可以是增量编码器、绝对值编码器或者导电塑料旋转电位计。滚轮带动感应器旋转，输出一个与拉绳移动距离成比例的电信号。

产品严格按照 GB3836.1-2010《爆炸性环境 第 1 部分：设备通用要求》、GB3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》、GB3836.20-2010《爆炸性环境 第 20 部分：设备保护级别（EPL）为 Ga 级的设备》以及GB12476.1-2013、GB12476.4-2010 可燃性粉尘环境用电气设备系列标准设计制造，经国家低压防爆电器质量监督检验中心（辽宁）检验合格并取得防爆合格证，防爆标志Ex ia IIC T6 Ga；Ex iaD 20 IP66 T80℃，防爆证号 CLEx21.6512。

使用时必须与已经通过防爆认证的关联设备配套，共同组成本质安全防爆系统，系统接线要同时满足本产品和所配关联设备的使用要求，接线端子不能接错。

产品特点

• 按 GB3836.1/4/20 与 GB12476 系列标准设计制造
• 防爆标志 Ex ia IIC T6 Ga、Ex iaD 20 IP66 T80℃
• 防爆证号 CLEx21.6512
• 不锈钢绳配恒力弹簧保持张紧
• 感应器可选编码器或导电塑料电位计

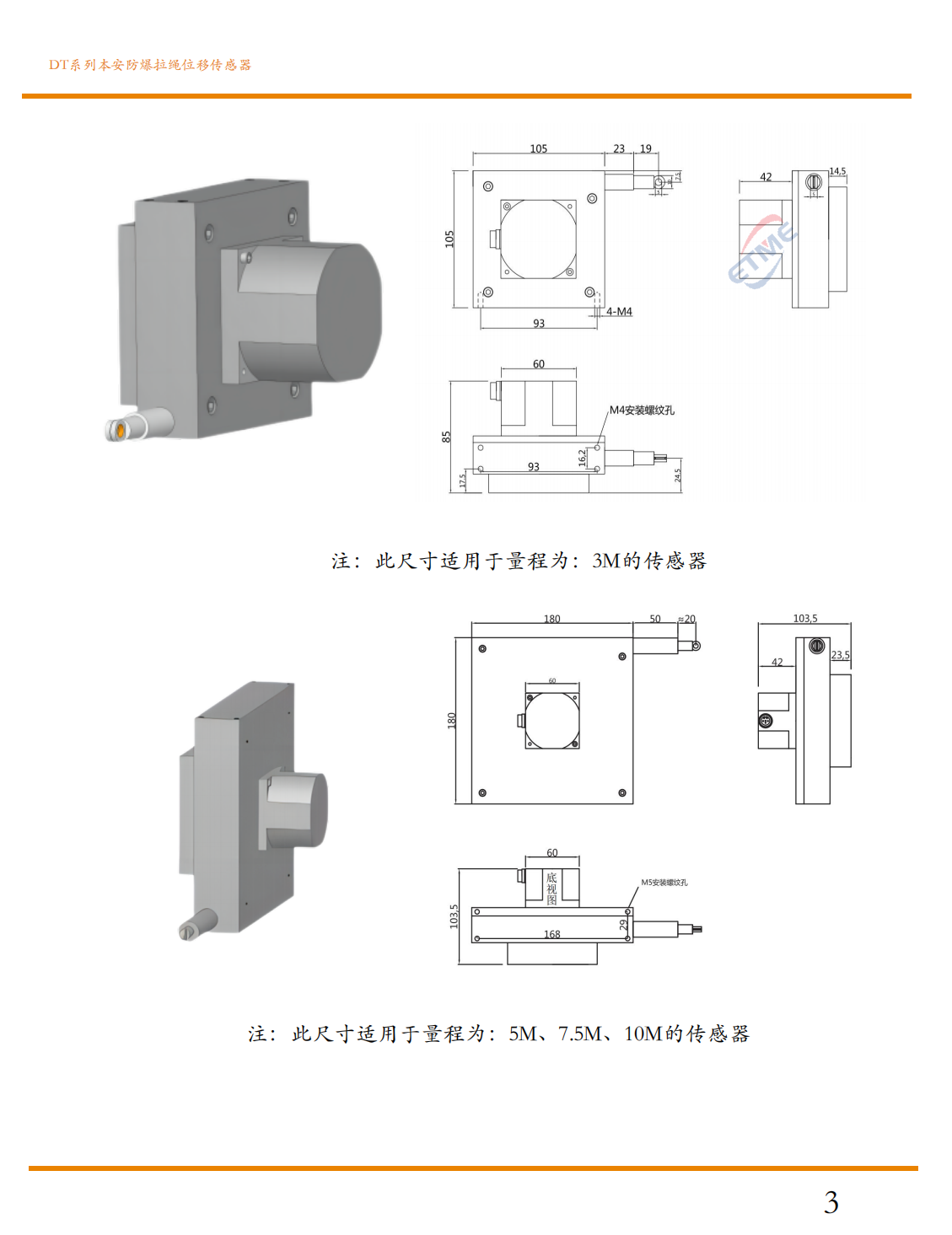

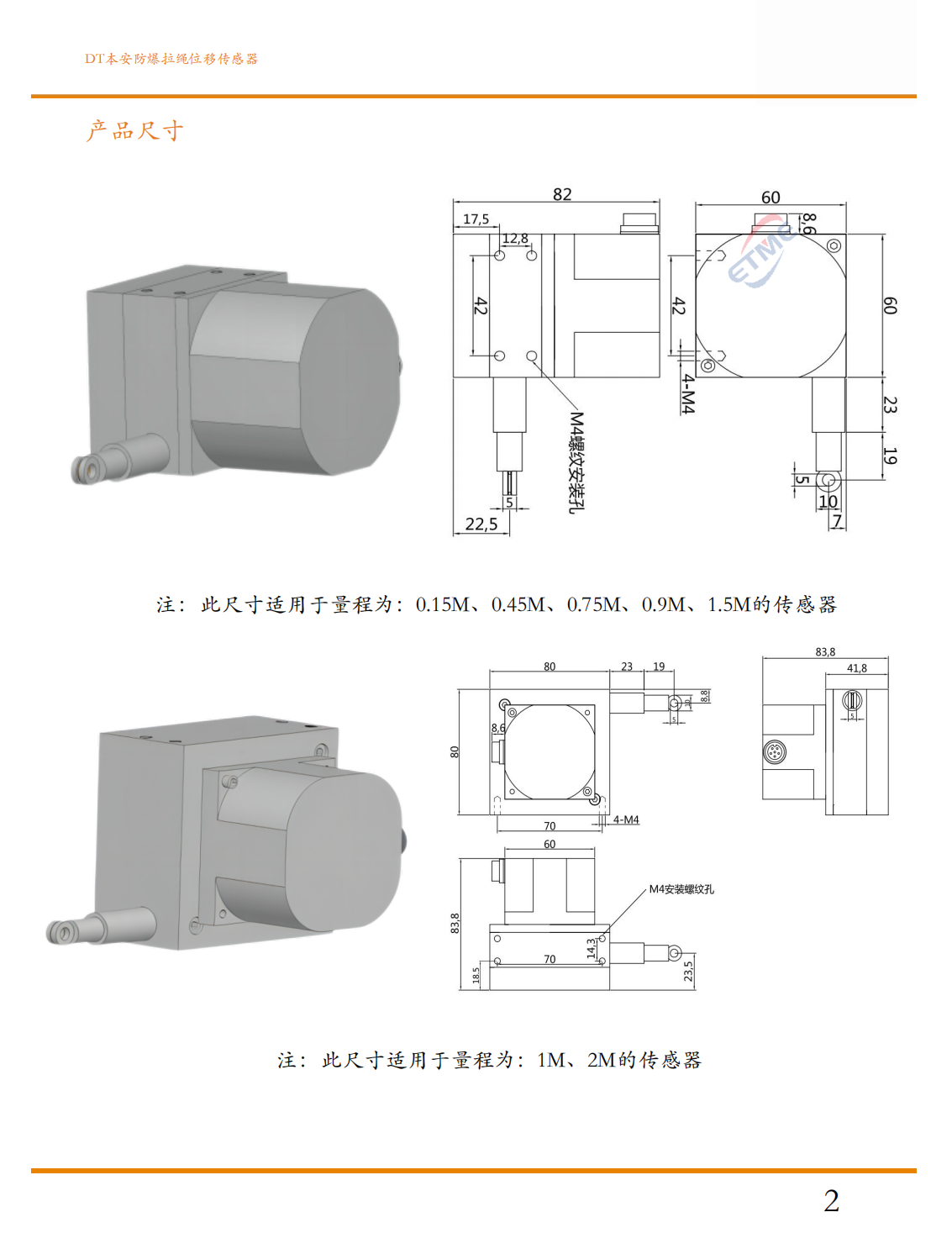

• 量程 0.15M 至 10M 共十个规格
• 工作温度 -40℃～+70℃，相对湿度 ≤98%

典型应用

化工、油气、制药、煤矿与粉尘作业等存在爆炸性气体或可燃性粉尘环境的位移与行程监测，例如储罐与料仓的液位/料位、阀门与闸门的开度、危险区域设备的行程反馈。

常见问题

这款传感器能单独接 PLC 用吗？

不能单独使用。本质安全型设备必须与已经通过防爆认证的关联设备（如安全栅）配套，共同组成本质安全防爆系统，系统接线要同时满足本产品和所配关联设备的使用要求，接线端子不能接错。

防爆标志和防爆证号怎么看？

本体防爆标志为 Ex ia IIC T6 Ga，粉尘环境为 Ex iaD 20 IP66 T80℃，防爆证号 CLEx21.6512，由原国家低压防爆电器质量监督检验中心（辽宁）检验合格并取得防爆合格证。选型时把使用区域的气体组别和温度组别一起提出来，方便核对。

按哪些标准设计制造？

按 GB3836.1-2010 设备通用要求、GB3836.4-2010 本质安全型 i 保护的设备、GB3836.20-2010 设备保护级别 EPL 为 Ga 级的设备，以及 GB12476.1-2013、GB12476.4-2010 可燃性粉尘环境用电气设备系列标准。

安装接线要注意什么？

传感器本体与关联设备之间用屏蔽电缆连接，屏蔽层按系统要求接地；接线端子按图纸一一对应，不能接错；本安侧与非本安侧的线路要分开走，不要捆绑在同一线槽里。

能用在哪些危险场所？

化工、油气、制药、煤矿与粉尘作业等存在爆炸性气体或可燃性粉尘的环境，可以用于储罐与料仓的液位料位、阀门与闸门的开度、危险区域设备的行程反馈。具体区域划分与设备保护级别要求，以现场防爆设计和验收标准为准。

性能参数

防爆标志与工作环境

防爆标志 Ex ia IIC T6 Ga；Ex iaD 20 IP66 T80℃，防爆证号 CLEx21.6512。环境温度 -40℃ ～ +70℃，大气压力 80kPa ～ 110kPa，相对湿度小于或等于 98%。适用场所包括存在 IIA～IIC 级、T1～T4 组可燃性气体与蒸汽同空气混合形成的爆炸危险场所，以及可燃性粉尘连续出现、积尘足以形成粉尘层或粉尘云的场所。

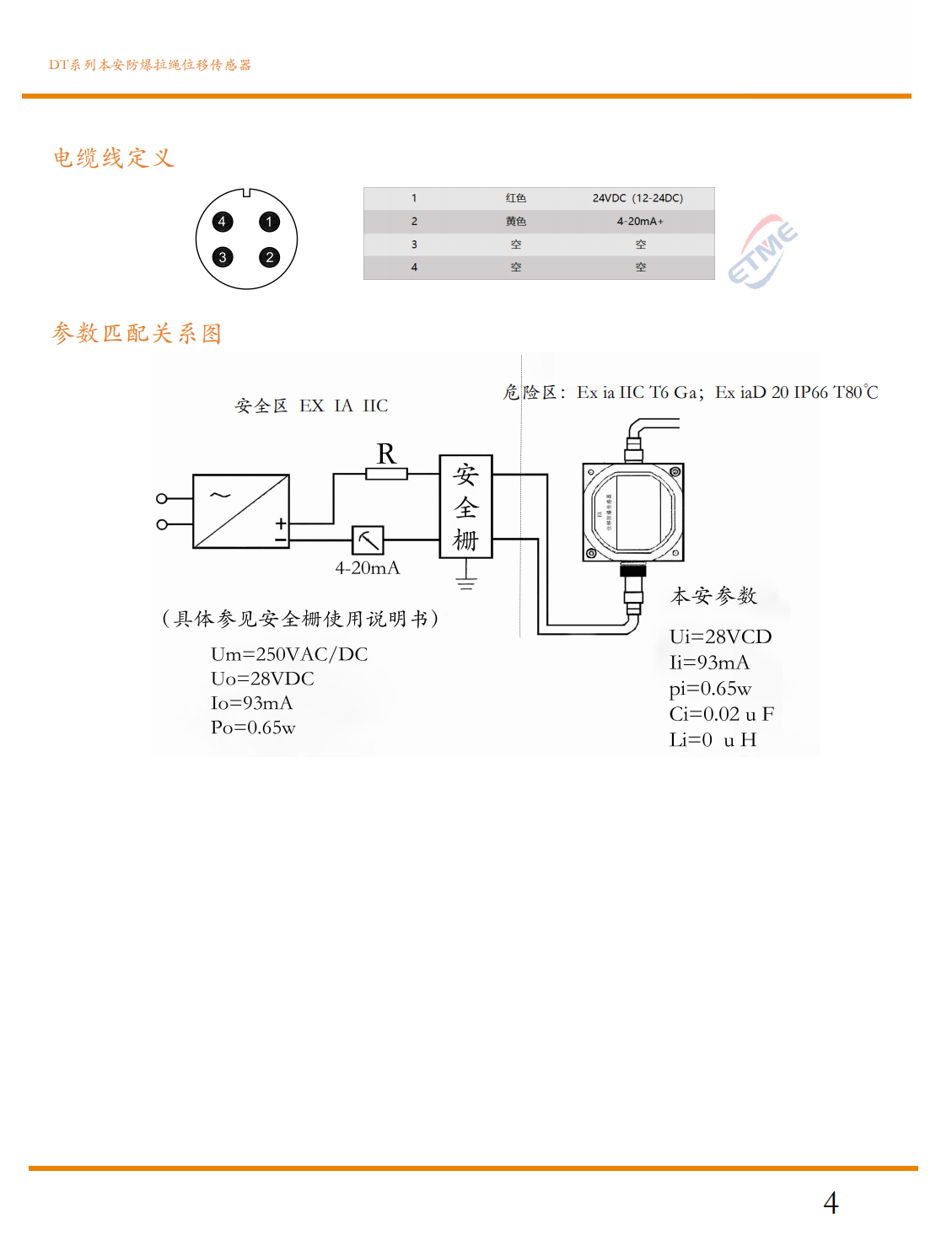

电缆线定义

接插件为四芯，实际用到两芯，余下两芯留空。

安全栅配套与注意事项

传感器装在危险区，安全栅装在安全区，两者之间用带绝缘护套的屏蔽电缆连接，（厂家预制），屏蔽层应接地。安全栅侧参数 Um=250VAC/DC、Uo=28VDC、Io=93mA、Po=0.65W，具体接线参见安全栅使用说明书。产品自带的固定引入电缆最长 50m，现场安装接线时要有适当措施连接电缆自由端，并且防止机械损伤。

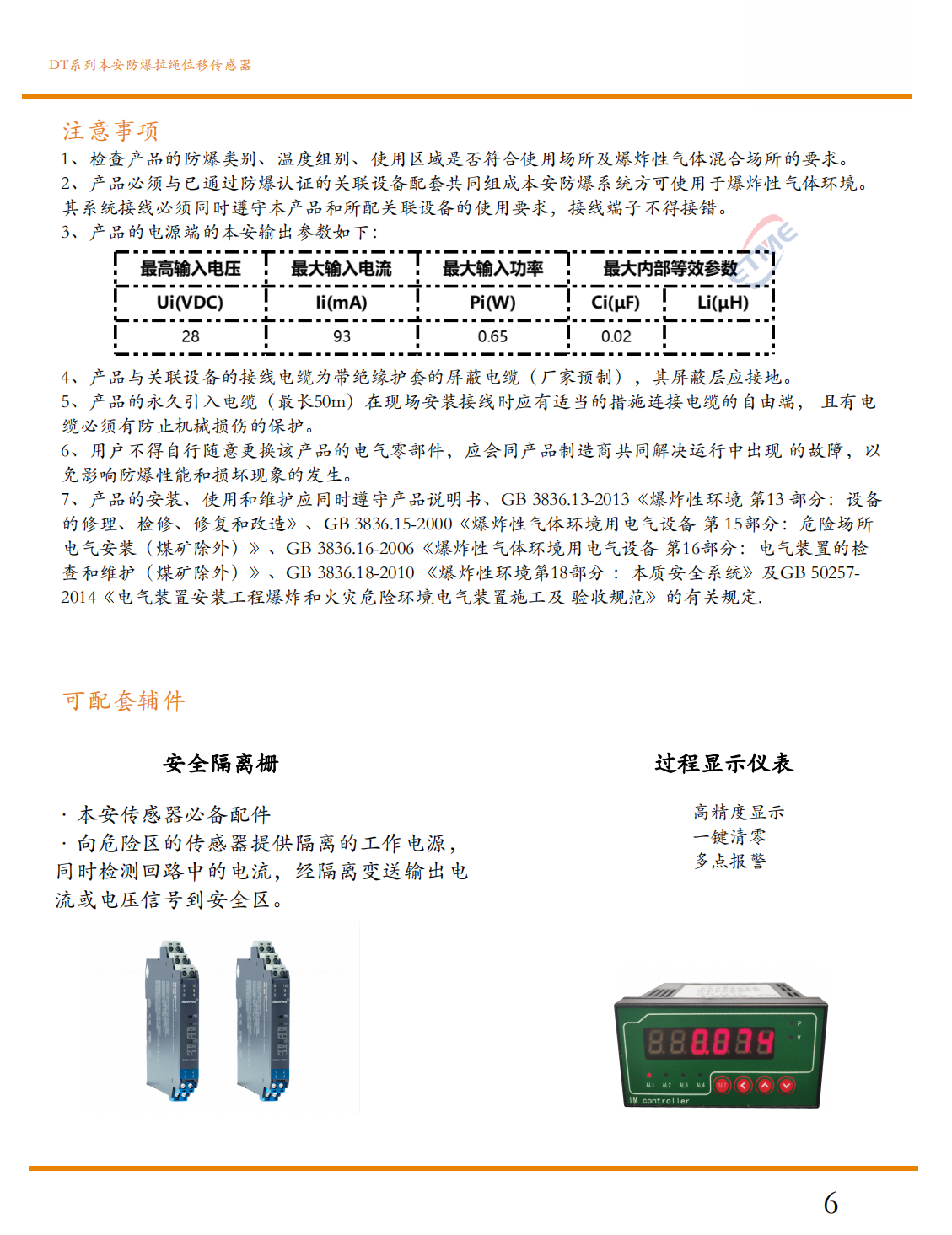

• 先核对产品的防爆类别、温度组别和使用区域是否与使用场所及爆炸性气体混合物的要求相符。
• 产品必须与已通过防爆认证的关联设备配套、共同组成本质安全防爆系统后方可使用。
• 用户不得自行更换产品的电气零部件，运行中出现故障要会同制造商共同解决，以免影响防爆性能和损坏现象的发生。
• 安装、使用和维护同时遵守 GB3836.13-2013、GB3836.15-2000、GB3836.16-2006、GB3836.18-2010 以及 GB50257-2014 的相关规定。

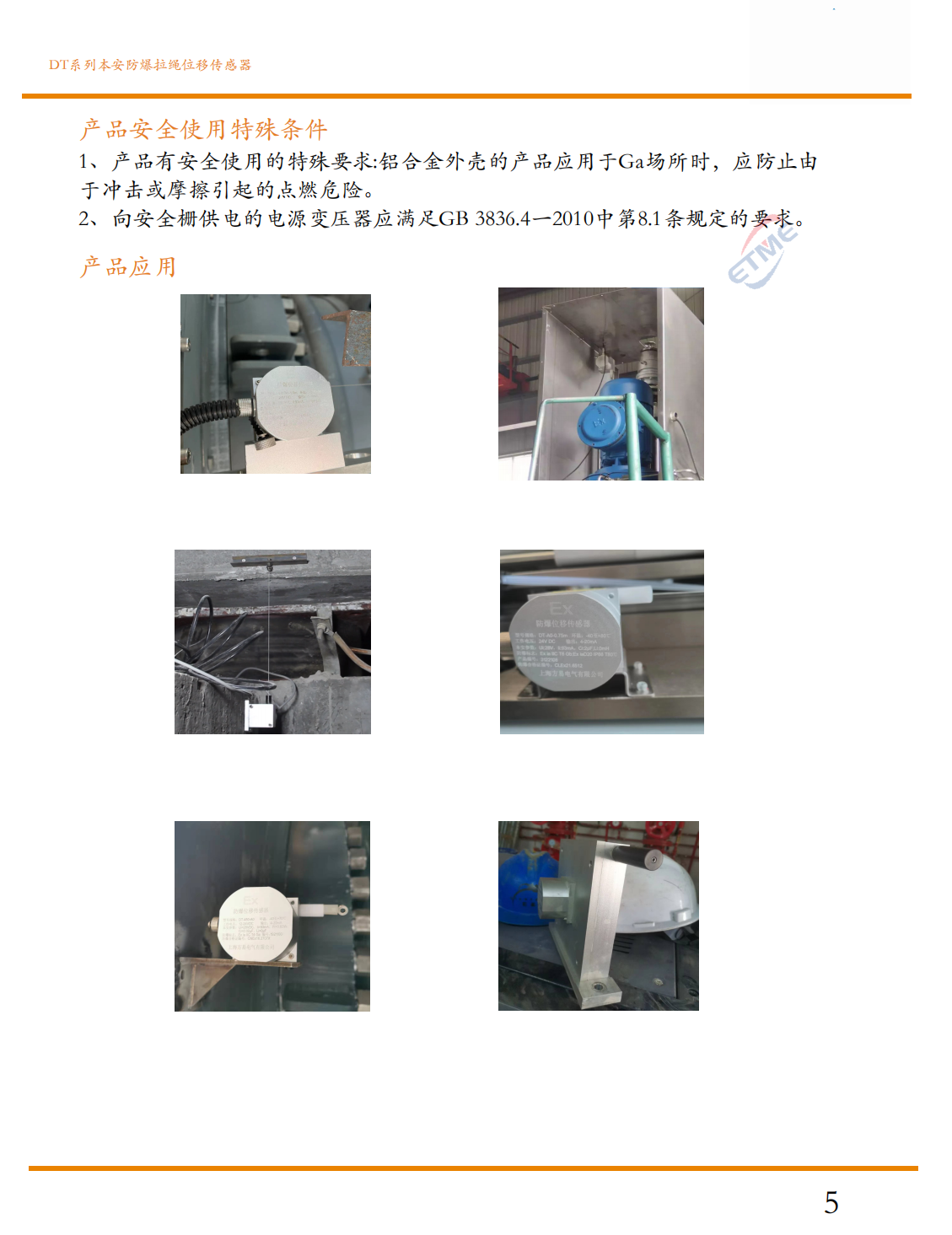

• 铝合金外壳的产品用于 Ga 场所时，防止由于冲击或摩擦引起的点燃危险；向安全栅供电的电源变压器应满足 GB3836.4-2010 中第 8.1 条的要求。

可配套辅件

安全隔离栅是传感器的必备配件，向危险区的传感器提供隔离工作电源，同时检测回路中的电流，经隔离变送输出电流或电压信号到安全区。过程显示仪表可选高精度显示、一键清零、多点报警的型号。
