直线位移传感器(电子尺)故障排查:显示跳动、误差偏大与老化

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-09-08更新于 2026-11-08

直线位移传感器(电子尺)本质是一只精密滑动变阻器,滑块与导电塑料轨道之间始终存在机械接触,因此它的故障大多与供电质量、外部干扰和接触电阻有关。按现象查原因,比逐项拆检效率高得多。

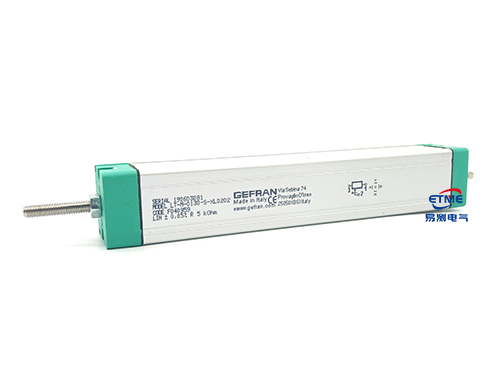

LT直线位移传感器

显示跳动的三种来源

  • 供电不稳:供电电压的波动幅度必须控制在±0.1%以内,否则显示值会随之起伏。波动幅度落在允差之内时,设备本身是正常的,问题在电源。
  • 电源容量不足:在合模或熔胶这类大电流动作的瞬间显示开始跳动,静态时却正常。排除干扰因素后问题依旧,就要核算电源功率是否够用。
  • 外界干扰:静电与高频干扰都会让读数跳变。处理方式是强电线路与信号线分开走槽、使用屏蔽线并可靠接地;静电可通过短接消除,怀疑高频干扰时可以停掉附近设备做对照。

误差偏大的常见原因

接线错误是最容易被忽略的一项:电子尺的 1#、3# 为电源线,2# 为输出线,接反或错位会造成误差大、精度差,严重时输出方向相反。安装平行度同样关键,滑块与轨道不同轴时会有一段行程读数异常;这类问题在更换传感器后仍然复现,说明根源在机械安装而不在传感器本身。

设备老化

使用年限较长的电子尺,轨道表面会附着杂质与油水混合物,接触电阻发生变化,表现为某一段行程读数抖动或线性度变差。清洗无效时应考虑整体更换,继续使用会让控制系统误判位置。

故障现象与排查步骤对照

现象 优先排查 判断依据
全程读数跳动 供电稳定性、电源容量 静态正常、动作时跳动即为电源问题
某一段行程异常 轨道磨损、安装平行度 异常区间固定且可重复
读数整体偏移 接线顺序 核对 1#/3# 为电源、2# 为输出
输出方向反了 电源线接反 手动推移时数值变化方向
无输出 断线、滑块脱开 万用表测输出端对地电压
静电干扰 接地与屏蔽 短接后跳动消失

现场可用的简易排查

一支数字万用表加一段导线就能完成大部分判断:先把滑块推到两端,看输出是否落在线性范围内的正常值;再匀速慢推全程,观察读数是否连续,出现台阶或回跳说明轨道有问题。无法自行解决时建议送厂检修,不要在未确认机械安装状态的情况下反复更换传感器。

接触电阻类问题往往与安装平行度直接相关,滑块式直线位移传感器的结构说明里列了对应的安装公差要求。

常见问题

电子尺跳动是什么原因?

三种来源。一是供电不稳:供电电压的波动幅度必须控制在 ±0.1% 以内,否则显示值会随之起伏,波动在允差内说明设备正常、问题在电源。二是电源容量不足:合模或熔胶这类大电流动作的瞬间显示开始跳动、静态时却正常,排除干扰后问题依旧就要核算电源功率。三是外界干扰:静电与高频干扰都会让读数跳变,处理方式是强电线路与信号线分开走槽、使用屏蔽线并可靠接地。

电子尺不准怎么调?

先查接线:电子尺的 1#、3# 为电源线,2# 为输出线,接反或错位会造成误差大、精度差,严重时输出方向相反。再查安装平行度:滑块与轨道不同轴时会有一段行程读数异常。如果更换传感器后问题仍然复现,说明根源在机械安装而不在传感器本身。

位移传感器误差大是什么原因?

最常见的是接线错误与安装平行度不足。电子尺本质是一只精密滑动变阻器,滑块与导电塑料轨道之间始终存在机械接触,所以故障大多与供电质量、外部干扰和接触电阻有关。使用年限长的电子尺,轨道表面会附着杂质与油水混合物,接触电阻发生变化,表现为某一段行程读数抖动或线性度变差。

位移传感器无输出怎么办?

通常是断线或滑块脱开。用万用表测输出端对地电压即可判断;一支数字万用表加一段导线就能完成大部分判断。

位移传感器故障怎么排查?

按现象查原因效率更高:全程读数跳动,查供电稳定性与电源容量(静态正常、动作时跳动即为电源问题);某一段行程异常,查轨道磨损与安装平行度(异常区间固定且可重复);读数整体偏移或输出方向反了,核对接线顺序;无输出查断线与滑块脱开;静电干扰则做接地与屏蔽,短接后跳动消失即可确认。

相关型号(直线位移传感器,按结构分):ET8-R 多通道采集器、GEFRAN SIN-D 球型测头、GEFRAN LT 拉杆式

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
