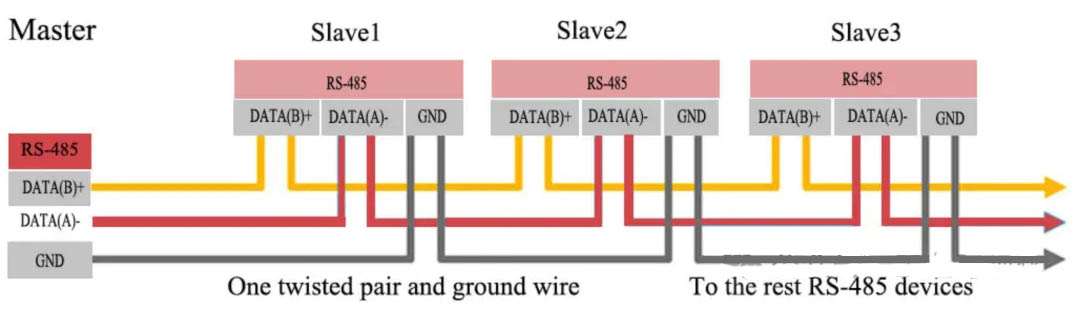

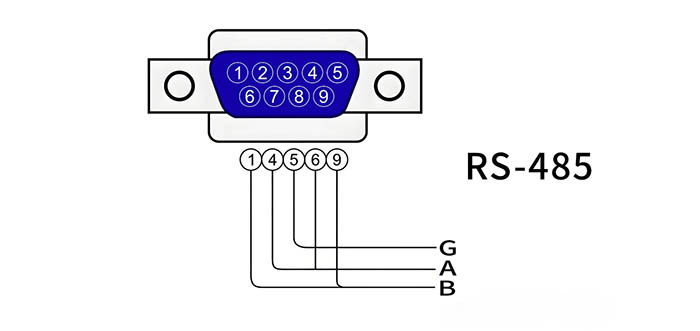

RS485 是工业自动化与楼宇自动化中广泛使用的串行通信标准，支持长距离传输与多点通信。实际应用中，它面临来自电磁环境的各种干扰。要保证数据传输可靠，需要先分清干扰的来源，再在硬件与软件两侧同时采取措施。
干扰源有哪些
- 电磁干扰（EMI）：包含射频干扰（RFI）等，主要由外部设备产生；
- 静电放电（ESD）：可能损坏电路，或引起瞬态电压导致信号错误；
- 共模噪声：信号线与地之间存在电压差时发生，影响通信质量；
- 差模噪声：直接叠加在信号上，改变信号形状；
- 反射：阻抗不匹配引起的信号反射，造成波形失真。
屏蔽与接地
使用屏蔽双绞线作为传输介质，并确保良好接地，可以显著减少 EMI 的影响。布线时避免与电源线并行敷设，以减少磁场耦合产生的干扰。接地策略需要谨慎规划：采用星型接地方式有助于降低地环路效应带来的共模噪声问题。

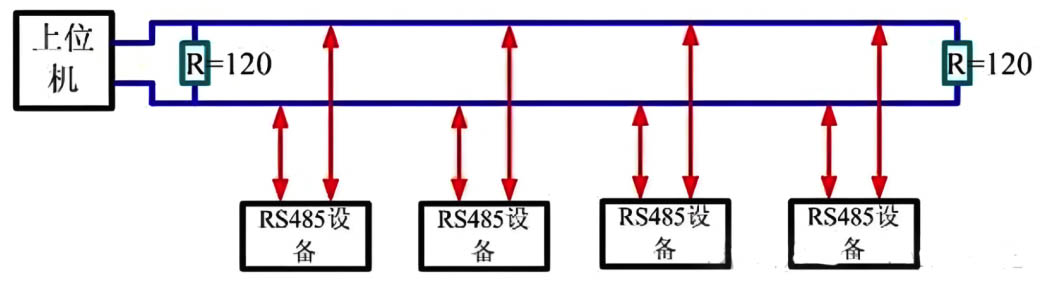

终端电阻
在 RS485 网络两端加入适当阻值（通常为 120Ω）的终端电阻，能够吸收未被吸收的能量，减少信号反射、保持信号完整性。只在一端加电阻，另一端仍会产生反射。
隔离保护
通过光电隔离器或磁性隔离变压器实现电气隔离，在切断地环路的同时增强对高压冲击（例如雷击）的防护能力。选用具有高共模抑制比（CMRR）的收发器，可以进一步增强系统抵抗共模干扰的能力。
过压与过流保护
在每个节点处安装 TVS 二极管或其他类型的浪涌抑制器，防止静电放电等原因造成的瞬间高压损害。同时设计合理的限流电路，限制流入设备的最大电流，保护内部组件免受过大电流冲击。
软件层面的优化
实施错误检测与纠正机制，例如 CRC 校验码，可以在一定程度上识别由干扰引起的数据错误并予以修正。采用更高等级的编码方案，能够提高信号本身的鲁棒性。软件手段不能消除物理层的干扰，但可以显著降低干扰造成的实际影响。
干扰源与措施对照
| 干扰源 | 影响 | 对应措施 |
|---|---|---|
| 电磁干扰（EMI/RFI） | 通信误码、数据紊乱 | 屏蔽双绞线加良好接地，避免与电源线并行 |
| 静电放电（ESD） | 电路损坏、瞬态错误 | 节点加 TVS 二极管或浪涌抑制器 |
| 共模噪声 | 通信质量下降 | 星型接地降低地环路，选高 CMRR 收发器 |
| 差模噪声 | 信号波形改变 | 双绞线抑制，缩短分支长度 |
| 反射 | 波形失真、边沿振铃 | 网络两端各加 120Ω 终端电阻 |
| 地电位差与雷击 | 器件击穿 | 光电或磁性隔离 |
落地时怎么排序
- 布线阶段：信号线与动力线分开，采用屏蔽双绞线并规划单端接地；
- 组网阶段：两端各加终端电阻，控制分支线长度；
- 防护阶段：加隔离器件与浪涌抑制器，评估是否需要独立供电；
- 调试阶段：启用 CRC 校验，记录误码情况作为验收依据。
抗干扰措施需要按实际场景组合使用，既要满足功能需求，也要控制成本。把这四步按顺序落实，RS485 在工业现场的长期稳定性会有明显改善。
