标准换版、合规要求与行业选型习惯的变化

磁致伸缩位移传感器:确保工业自动化中的高精度与可靠性

作者:易测电气技术团队 阅读约 5 分钟 时间:2026-09-10更新于 2026-11-07

磁致伸缩位置测量系统可用于所有对位置与速度测量提出高可靠性和精度要求的场合,同样适用于长位移测量。非接触式与绝对测量原理配合多种工业标准接口,用途非常广泛;即使在极端环境条件下,也能保证机器和设备的可用性。

工业自动化产线中的磁致伸缩位移测量

共同优势

  • 精确的绝对测量,无需基准运行;
  • 非接触式工作,无磨损且免保养;
  • 对冲击、振动和污染不敏感;
  • 密封外壳,防护等级可按现场条件选择;
  • 测量数据同步输出,适合高动态控制应用;
  • 稳定性高,使用寿命长;
  • 安装和操作方式灵活。

外置式磁致伸缩位移传感器

分辨率可达 0.5μm,测量范围达 7600mm,可同时测量多个位置与速度。非接触式工作,无磨损、无停机时间、使用寿命长。通过多种接口(例如 CANopen、Profinet、EtherCAT、SSI 和模拟可编程输出信号)实现简便的设备集成,测量范围可逆转、配置和记录。可根据空间需求与应用灵活安装,编码块可选自由式或引导式。

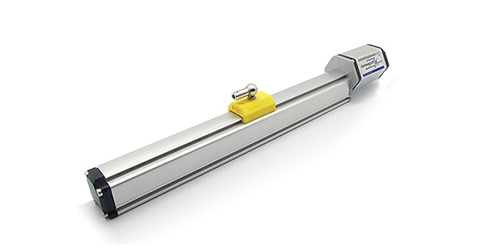

外置式磁致伸缩位移传感器

内置式磁致伸缩位移传感器

分辨率可达 1μm,测量范围达 7600mm,同样支持同时测量多个位置与速度。输出信号可编程,测量范围可颠倒、配置和记录;通过不同的螺纹类型实现灵活安装。非接触式工作,无磨损、无停机时间、寿命长;通过多磁铁技术扩展测量功能。可借助 CANopen、Profinet、EtherCAT、SSI 与模拟量等接口集成到设备中。

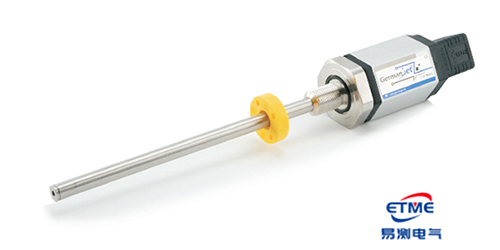

内置式磁致伸缩位移传感器

冗余式磁致伸缩位移传感器

提供双重或三重冗余规格,温度范围 -40 至 +85°C,具备模拟与数字接口。测量范围和信号反相可通过软件灵活调节,设置可复制到全部三个测量通道上。机械结构坚固,使用寿命长,因无接触工作而无磨损。

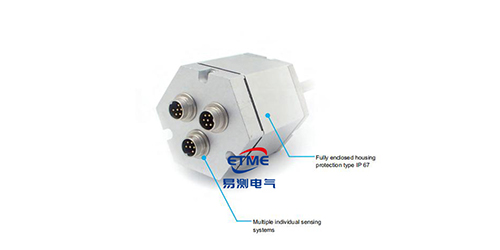

冗余式磁致伸缩位移传感器(多套独立测量系统)

长距离磁致伸缩位置测量系统

绝对的线性位置测量系统,测量范围达 20 米。由于采用无接触、无磨损的工作方式,可靠性高、维护量低,在恶劣工业环境中耐受性好(IP67)。系统可自动适应磁性标记,重复精度可达 ±0.5mm。

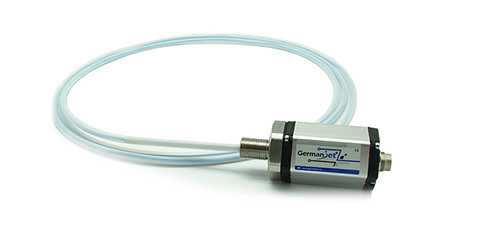

柔性外管式磁致伸缩位移传感器

行走机械用磁致伸缩位置测量系统

分辨率高,测量长度可达 2500mm,输出信号可编程,支持反转、配置和记录测量范围。非接触工作无磨损、无停机时间,使用寿命长;提供模拟与数字多种接口;可简单集成到气缸中,结构紧凑。

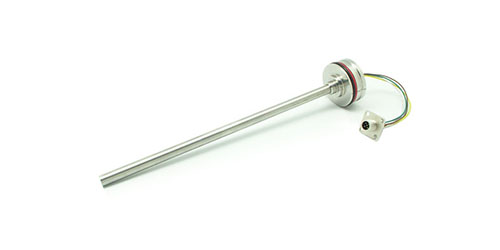

杆式磁致伸缩位移传感器

本安防爆型磁致伸缩传感器

适用于区域 0、1 和 2,测量范围 2500mm,绝对式输出信号,分辨率可达 5μm,耐压峰值达 600bar,可提供多种接口,外壳节省空间。

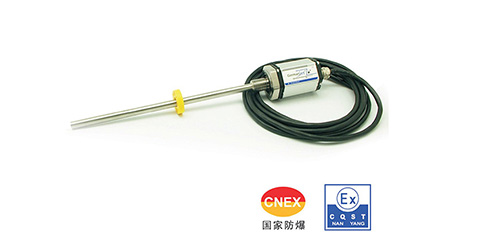

本安防爆型磁致伸缩位移传感器

坚固型磁致伸缩线性位置测量系统

采用坚固的不锈钢壳体,特别抗冲击且耐振动,防水性能好,防护等级 IP68,温度范围 -40 至 +85°C,分辨率可达 1μm,测量范围可达 4000mm。无接触工作无磨损、无停机时间,通过 SSI 与模拟量等多种接口实现简单的系统集成。

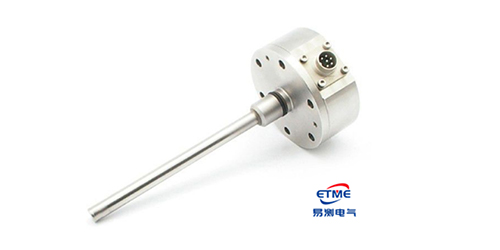

法兰安装式磁致伸缩位移传感器

选型要点

结构形式 分辨率 测量范围 主要特点
外置式 可达 0.5μm 达 7600mm 编码块自由或引导式,接口丰富
内置式 可达 1μm 达 7600mm 多种螺纹安装,支持多磁铁技术
冗余式 — — 双重或三重冗余,设置可复制到各通道
长距离系统 — 达 20m IP67,重复精度可达 ±0.5mm
行走机械用 高 达 2500mm 结构紧凑,适合气缸集成
本安防爆型 可达 5μm 2500mm 适用区域 0/1/2,耐压峰值 600bar
坚固型 可达 1μm 达 4000mm 不锈钢壳体,防护等级 IP68

不同结构形式对应不同的安装空间与现场条件。判断顺序是先确认测量范围与防护要求,再选结构形式与接口类型,最后核对零区、死区与安装尺寸。易测电气可提供上述各类磁致伸缩位移传感器,可结合现场条件协助选型。

常见问题

内置式位移传感器的作用是什么?

内置式磁致伸缩传感器分辨率可达 1μm,测量范围达 7600mm,靠不同螺纹类型灵活安装,支持多磁铁技术扩展测量功能,可直接集成到液压缸等结构内部做活塞位置反馈。

位移传感器的功能及用途有哪些?

可做精确的绝对测量,无需基准运行;非接触工作,无磨损、免保养;对冲击、振动和污染不敏感;测量数据同步输出,适合高动态控制、位置与速度测量等场合。

工程机械位移传感器的作用是什么?

行走机械用的磁致伸缩位置测量系统测量长度可达 2500mm,输出信号可编程,支持反转、配置与记录测量范围,结构紧凑,可简单集成到气缸中做位置反馈。

磁致伸缩位移传感器最长能测多少米?

长距离磁致伸缩位置测量系统的测量范围可达 20 米,防护等级 IP67,重复精度可达 ±0.5mm;外置式与内置式传感器的测量范围可达 7600mm。

冗余式磁致伸缩位移传感器用在什么场合?

用于对可靠性要求高、不允许因单点故障停机的场合。它提供双重或三重冗余规格,温度范围 -40 至 +85°C,具备模拟与数字接口,测量范围和信号反相可通过软件调节,设置可复制到全部三个测量通道。

选型、安装调试、输出通信、故障排查、防爆认证这几类现场问题,站里另有一页 位移传感器常见问题解答,按主题分类整理,遇疑难项可对照查阅。
