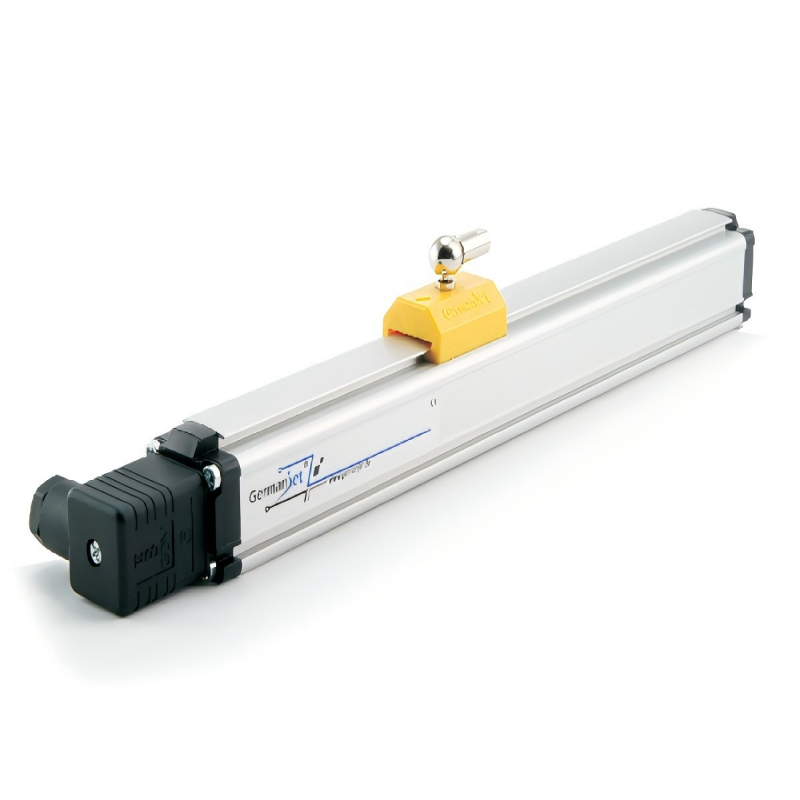

模拟量输出的位移传感器，测量结果对供电和接线状态比较敏感。同一支传感器在不同设备上表现不一样，很多时候问题不在传感器本身，而在供电源和接线方式上。安装阶段把这几点做到位，后续调试会省很多事。
给传感器一路干净的电
供电要稳定，避免和高耗电设备共用同一路电源，比如油压元件、加热器这类负载。这些设备启停时会造成电压波动，波动叠加在传感器输出上，读数就会跟着抖。
| 供电注意项 | 做法 | 不做会怎样 |
|---|---|---|
| 供电电压 | 按铭牌要求，通常为 DC24V | 电压偏差直接改变输出比例 |
| 电源独立性 | 单独一路，不与大功率设备共用 | 负载启停时读数跟着跳 |
| 电源质量 | 选用纹波小的稳压电源 | 纹波叠加到信号上，末位不稳 |
| 接地 | 按规范做设备接地 | 共模干扰无处泄放，抗干扰能力下降 |
接线质量与环境
- 线材：使用四芯双绞线，最小线径 0.2mm²。双绞结构能让相邻两芯受到的干扰互相抵消，这一点比单纯加粗线径更重要。
- 走线环境：与中、高压电缆保持距离，避免长距离平行敷设，减少电磁干扰耦合。
- 接头：接线端子要压紧，松动会造成接触电阻变化，读数随之漂移。
按说明书接线，不要套用老办法
模拟量输出传感器的接线方式各型号不同，要严格按产品自带的接线说明来。传统的电阻棒三线接法并不适用于这类传感器，套用会直接影响测量精度和长期稳定性。接线前先核对线色与端子定义，接错再上电可能损坏输出级。
接地的作用
规范的接地设计既关系到操作安全，也关系到抗干扰。接地做得好，外部干扰有泄放路径；做得不好，干扰会沿着信号回路跑进来。接线完成后建议用表确认一下接地是否可靠，这一步花几分钟，能避免后面反复排查。
接线完成后的验证
- 先量输出：不接负载，在传感器输出端量一次零位和满位信号，确认与铭牌标称一致，再接到 PLC 上。
- 再看读数：让机构缓慢走完全行程，观察 PLC 侧读数的变化是否连续、有没有跳变点。
- 最后查重复性：同一位置来回走三次，读数应回到同一个值；偏差偏大说明机械或接线还有问题。
如果这一页没覆盖你的工况，可以先翻问答合集里是否已有同类情形：位移传感器常见问题解答。
接线做完之后的验证动作
线接完先不接负载，用万用表量一下供电电压在传感器端子上是多少。线路长的时候线阻会分掉一部分电压，端子上可能比电源输出低不少，24V 系统剩下二十伏出头就要注意。
接好线手动走一遍全行程，看输出电流是不是在 4 到 20 毫安之间平滑变化。两端出现低于 4 或者高于 20 的读数，先查量程设定，再查有没有超程使用。
还要看断线保护。拔掉信号线模拟断线，PLC 侧应该报故障而不是显示零。显示零的话，线接回去以后设备会按零位运行，比较危险。
常见问题
模拟量位移传感器的供电为什么不能和油压元件共用？
供电要稳定，避免和高耗电设备共用同一路电源，比如油压元件、加热器这类负载。这些设备启停时会造成电压波动，波动叠加在传感器输出上，读数就会跟着抖。
位移传感器的信号线为什么强调用双绞线？
双绞结构能让相邻两芯受到的干扰互相抵消，这一点比单纯加粗线径更重要。线材建议使用四芯双绞线，最小线径 0.2mm²。
模拟量传感器能套用电阻棒的三线接法吗？
不能。模拟量输出传感器的接线方式各型号不同，要严格按产品自带的接线说明来；传统的电阻棒三线接法并不适用于这类传感器，套用会直接影响测量精度和长期稳定性。
接线完成后应该做哪些验证？
先量输出：不接负载，在传感器输出端量一次零位和满位信号，确认与铭牌标称一致，再接到 PLC 上；再看读数：让机构缓慢走完全行程，观察 PLC 侧读数是否连续、有没有跳变点；最后查重复性：同一位置来回走三次，读数应回到同一个值。
接完线发现输出电流超出 4 到 20 毫安怎么办？
两端出现低于 4 或者高于 20 的读数，先查量程设定，再查有没有接错线。线接完先不接负载时，可以用万用表量一下供电电压在传感器端子上是多少，线路长的时候线阻会分掉一部分电压。
