RS485是工业现场最常用的串行通讯物理层标准，位移传感器通过RS485接口输出数字信号（常见协议为Modbus RTU），与PLC、工控机或数据采集模块进行通信。现场调试中，"RS485通讯不上"是最让人头疼的问题之一——传感器已上电，信号线也接了，但PLC就是读不到数据。
RS485通讯失败的原因从表象上看都是"不通"，但根因可能分布在物理层（接线、电阻、线缆）、参数层（波特率、数据位、校验位）、协议层（从站地址、寄存器地址）甚至电磁环境层。本文从六大维度系统梳理RS485通讯故障的排查逻辑。
一、接线错误：最基础也最高发
RS485采用差分信号传输，核心接线为A（非反相端）和B（反相端）。但在实际接线中，以下错误极为常见：
1.1 A/B线接反
RS485的A线和B线没有统一的颜色标准。不同厂商标记方式不同——有的"黄色=A+，绿色=B-"，有的恰好相反。A/B接反后，接收端解码出的电平完全反向，表现为：
- 通讯完全不通，主站发送请求无响应
- 偶尔能收到数据但全是乱码或校验错误
排查方法：交换A/B线后再测试。如果问题解决，就是接反了。注意：有些RS485芯片内置极性自动识别功能（如MAX13487E），但工业传感器中并不普及，不应默认依赖此功能。
1.2 只接了A/B，没接信号地
RS485本质上是差分传输，理论上不需要共地。但在以下场景中，缺少信号地（SG/GND）会导致问题：
- 传感器和PLC供电电源不同，两地之间存在较大共模电压差
- 长距离传输时，共模电压累积超出RS485收发器的共模输入范围（通常为-7V~+12V）
- 使用非隔离型RS485接口时，地电位漂移直接导致通讯失败
建议：在长距离（超过50米）或多设备节点场景下，务必连接信号地线。如果现场存在严重的共模干扰，推荐使用隔离型RS485模块（内置光耦或磁隔离），彻底切断地环路。
1.3 总线拓扑错误
RS485必须采用手拉手（Daisy Chain）拓扑，即一根总线从头到尾串联所有节点，严禁星型分支。
星型接线（从中间分叉到多个终端）会产生信号反射，在分支点形成驻波，导致通讯不稳定或部分节点无法通讯。如果现场因布线条件限制无法完全手拉手，可以：
- 在分支点加装RS485集线器（Hub）/中继器
- 改用光纤转换方案，每个分支独立走光纤
二、终端电阻：通讯距离的关键变量
终端电阻是RS485通讯中最容易被忽视的元件，也是长距离通讯失败的常见原因。
2.1 为什么要加终端电阻？
RS485总线上的信号以电磁波的形式传播。当信号到达总线末端时，如果末端阻抗不匹配，信号会原路反射回来，与后续信号叠加产生干扰。终端电阻的作用是吸收末端信号能量，消除反射。
标准终端电阻值为120Ω，匹配RS485常用的特性阻抗。
2.2 加在哪？加几个？
终端电阻必须加在总线两端的设备上，中间节点不加。常见错误：
- 每个设备都加：导致总线总电阻过低，驱动器驱动能力不足，信号幅值衰减严重——反而通讯不上
- 中间节点加：反射点变成中间，两头仍有反射
- 短距离全部不加：波特率低且距离短时可能不受影响，但高波特率时必然出问题
实用建议：
| 通讯距离 | 波特率 | 终端电阻建议 |
|---|---|---|
| <30m | ≤9600 | 可不加（低速短距反射影响小） |
| 30~200m | 9600 | 总线首尾各加120Ω |
| 200~1200m | 9600~4800 | 总线首尾各加120Ω；使用屏蔽双绞线 |
| >300m | ≥19200 | 必须加终端电阻；考虑加中继器 |
2.3 上下拉偏置电阻
RS485总线空闲时，A/B线之间的差分电压不确定（处于高阻状态）。如果没有上下拉电阻提供确定电平，接收器可能输出不确定的逻辑状态，导致主站收到持续的乱码或误触发帧错误。
标准做法：分别在A线上拉（pull-up）到VCC、B线下拉（pull-down）到GND，阻值通常为470Ω~680Ω。注意：一个总线上只在主站或某一个节点上加偏置即可，多个节点加偏置会导致偏置电流过大。
三、通讯参数不匹配：最容易被忽略的细节
RS485只定义了物理层，数据链路层由上层协议（如Modbus RTU）决定。以下参数主站和从站必须完全一致，任何一项不匹配都会导致通讯失败：
| 参数 | 常见取值 | 不匹配时的现象 |
|---|---|---|
| 波特率（Baud Rate） | 4800、9600、19200、38400、115200 | 完全无响应，或收到乱码 |
| 数据位（Data Bits） | 8（Modbus RTU标准） | 数据解析错误 |
| 校验位（Parity） | 无校验(None)、偶校验(Even)、奇校验(Odd) | 校验失败，持续报校验错 |
| 停止位（Stop Bits） | 1或2 | 帧边界识别错误 |
| 从站地址（Slave ID） | 1~247 | 主站发送请求无响应（地址不存在）或响应冲突（地址重复） |
3.1 常见参数配置错误
波特率不一致：比如传感器默认9600，PLC组态配置为19200。此时PLC发出的每一个比特，传感器侧的采样时钟都不在正确的时间点采样，结果全部为乱码。
校验位不匹配：传感器设为"无校验"，PLC设为"偶校验"。Modbus RTU帧的CRC校验会报错，数据被丢弃。
从站地址冲突：多个传感器设置了相同的从站地址。主站发出请求后，两个从站同时响应，总线上的信号互相干扰形成"碰撞"——主站收到的数据为非法帧。
3.2 排查流程
- 确认传感器默认参数：查看铭牌或说明书，记下出厂波特率、数据位、校验位、停止位、从站地址
- 用串口调试工具（如Modbus Poll、SSCOM、ModScan）直连传感器，逐一验证参数
- 如果参数不确定，可以用"波特率自动扫描"功能（ModScan等工具支持）
- 多从站场景下，逐一上电测试每个从站，排除地址冲突
四、电磁干扰（EMI）：工业现场的隐形杀手
RS485虽然采用差分传输对共模干扰有天然抑制能力，但在以下场景中仍可能被强电磁干扰击穿：
4.1 主要干扰源
- 变频器（VFD）：变频器工作时产生大量高频谐波，通过空间辐射和电源线传导干扰RS485总线
- 大功率电机启动/制动：瞬间电流变化产生强电磁脉冲
- 电焊机、中频炉：大电流电弧产生宽频带干扰
- 开关电源：高频开关噪声沿电源线传导
- 布线不当：RS485信号线与动力电缆（380V电机线等）同桥架或并行敷设
4.2 抑制措施
| 措施 | 说明 | 优先级 |
|---|---|---|
| 使用屏蔽双绞线 | 屏蔽层单点接地（主站端），双绞结构保证A/B线受到的干扰基本相等从而被差分抵消 | ★★★★★ |
| 远离干扰源布线 | RS485信号线与动力电缆间距不小于30cm，交叉时必须垂直交叉 | ★★★★★ |
| 加装磁环/共模扼流圈 | 在信号线两端套上铁氧体磁环，抑制高频共模噪声 | ★★★★ |
| 使用隔离型RS485接口 | 在传感器和主站之间加装光电隔离器，阻断共模干扰路径 | ★★★★ |
| 降低波特率 | 从115200降到9600，降低对信号质量的敏感度 | ★★★ |
| 增加TVS管/防雷管 | 在A/B线对地和A/B线之间加TVS瞬态抑制二极管，防护浪涌和静电 | ★★★ |
五、线缆与距离问题
5.1 通讯距离限制
RS485的理论最大通讯距离与波特率成反比：
| 波特率 | 最大理论距离 | 推荐安全距离 |
|---|---|---|
| 9600 | 1200m | ≤800m |
| 19200 | 800m | ≤500m |
| 38400 | 500m | ≤300m |
| 115200 | 200m | ≤100m |
注意：以上为理想条件下的数据。现场电磁环境复杂时，实际可用距离会大打折扣。如果距离确实超出限制，解决方案：
- 降低波特率（牺牲速度换距离）
- 加装RS485中继器（信号再生放大，可扩展1200m）
- 改用光纤转换：传感器侧RS485转光纤→光纤传输→接收端光纤转RS485
5.2 线缆选型
必须使用特性阻抗120Ω的屏蔽双绞线，线径建议24AWG（0.2mm²）以上。绝对禁止使用普通平行线、网线中的单对线（特性阻抗100Ω不匹配）。
5.3 节点数量限制
标准RS485驱动器的负载能力为32个单位负载。如果使用1/4单位负载的芯片（如MAX487），可以支持128个节点。超过节点限制会导致总线驱动能力不足，信号幅值下降，通讯丢包或失败。
六、传感器端问题
6.1 传感器未正确进入通讯模式
部分位移传感器需通过外部触发（如特定的上电时序、拨码开关）才能进入RS485通讯模式。如果传感器上电后默认处于模拟量输出模式，RS485接口可能未激活。请对照产品说明书确认传感器的出厂模式设置。
6.2 传感器内部故障
排除以上所有外部因素后，若仍无法通讯，可能是传感器内部RS485驱动芯片损坏。常见损坏原因：
- 过电压（雷击、浪涌）导致芯片击穿
- ESD静电放电损坏
- A/B线误接到电源线（如误接24V）
快速检测方法：用万用表二极管档测A线对地、B线对地的正反向压降——如果明显异常（短路或开路），芯片大概率已损坏。
七、系统化排查流程（按先后顺序排查）
按照从简到繁、从确定到不确定的顺序，建议按以下流程逐项排查：
- 第一步：检查硬件连接 — A/B线是否接反？是否使用了屏蔽双绞线？总线是否为手拉手拓扑？
- 第二步：检查终端电阻 — 首尾两端是否各加了120Ω？中间节点是否错误地加了电阻？
- 第三步：核对通讯参数 — 用串口工具直连传感器，确认波特率、数据位、校验位、停止位、从站地址
- 第四步：单从站测试 — 只保留一个从站在总线上，排除多从站地址冲突或驱动能力不足
- 第五步：排查电磁干扰 — 确认信号线远离动力电缆；加上磁环；观察干扰时是否与设备启停同步
- 第六步：检查线缆与距离 — 测量实际布线长度；核对波特率对应的距离限制；检查线缆类型
- 第七步：替换法排除硬件故障 — 更换一根传感器或一个RS485转接模块交叉测试
八、总结与建议
RS485通讯故障的根因绝大多数集中在接线与参数层面（占比超过80%）。遇到通讯不上时，不要一上来就怀疑传感器坏了——先检查A/B是否接反、终端电阻是否合理、波特率和从站地址是否匹配。这三步排查到位后，大部分问题都能快速定位。
位移传感器RS485输出在工业自动化、液压系统监测和长距离分布式测量中优势显著。只要掌握本文的排查逻辑，RS485的稳定通讯并不难实现。

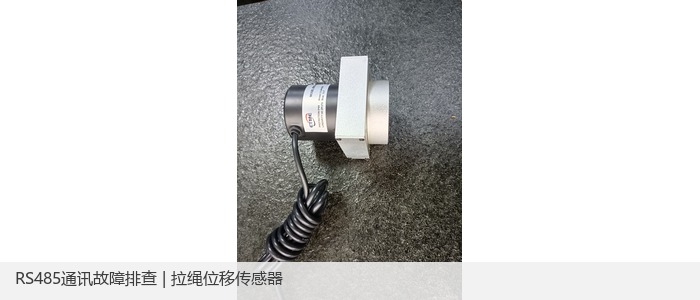

如需RS485输出类型的位移传感器产品，欢迎查看我们的拉绳位移传感器和磁致伸缩位移传感器产品系列，所有产品均支持Modbus RTU协议及自定义通讯参数配置。
