位移传感器信号传输的核心问题
在工业自动化测量中，位移传感器采集到的信号需要传输到PLC、DCS或显示仪表等终端设备。信号传输方式的选择，直接影响测量精度、抗干扰能力和传输距离。目前主流的模拟信号传输方式有两种：电压信号传输和4-20mA电流信号传输。
选择哪种信号类型，需要根据实际应用场景、传输距离、现场电磁环境等因素综合考量。这里我们从几个维度做一次详细对比分析。

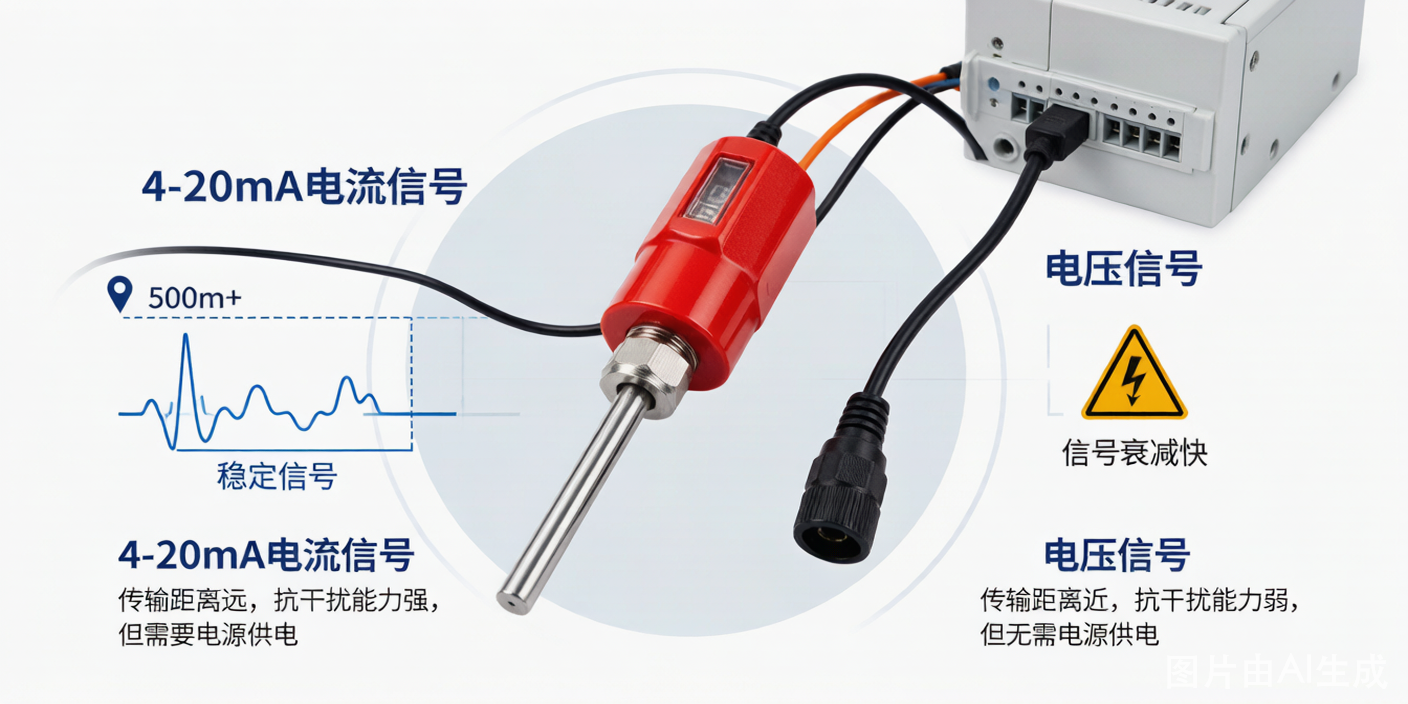

一、电压信号传输：近距离场景的经济选择
电压信号传输是最直观的模拟信号传输方式，常见的标准电压信号有0-5V、0-10V、±5V、±10V等。电压信号的优势在于测量简单——用万用表或示波器直接并接测量即可读数，终端设备也无需额外转换电路。
但电压信号传输存在三个固有缺陷：
- 易受电磁干扰：现场电机、变频器等设备产生的电磁干扰会叠加到电压信号上，导致测量值波动
- 线路衰减：传输电缆存在沿线电阻，电流流过时产生压降，导致终端接收到的电压低于发送端电压，产生测量误差
- 容性迟滞：传输电缆的分布电容会与信号源内阻形成RC低通滤波器，导致信号产生迟滞和失真，尤其影响动态响应
因此，电压信号传输仅适用于短距离传输，一般要求传输距离不超过5米，且线路电阻值小于1Ω。在控制柜内部、传感器与采集模块就近安装的场合，电压信号是简便经济的选择。
二、4-20mA电流信号传输：工业标准的长距离方案
当传感器信号需要传输较远距离时，4-20mA电流信号是工业自动化的标准选择。电流信号传输能够有效克服电压传输的三大不足：
| 对比项目 | 电压信号 | 4-20mA电流信号 |
|---|---|---|
| 抗干扰能力 | 差，易受电磁干扰叠加 | 强，电流回路不易受干扰 |
| 传输距离 | ≤5m（线路电阻<1Ω） | 500m~1000m |
| 信号衰减 | 有衰减，沿线电阻产生压降 | 无衰减，电流恒定 |
| 容性影响 | 有迟滞和失真 | 影响极小 |
| 断线检测 | 无法区分零信号与断线 | 低于4mA即可判断断线故障 |
| 负载变化 | 敏感，影响测量精度 | 不敏感，适应性强 |
三、为什么是4-20mA？标准背后的工程逻辑
4-20mA并非随意选择的数值，每一项都有明确的工程依据：
1. 上限20mA——防爆安全
在易燃易爆环境（如化工、矿井）中，电路通断产生的电弧火花可能引燃可燃气体。20mA电流等级的通断火花能量不足以引燃瓦斯，满足本质安全型防爆要求。这是上限取20mA而非更大值的核心原因。
2. 下限4mA——断线检测
正常工作时，传感器输出的电流不会低于4mA（对应零点测量值）。当线路断线时，回路电流降至0mA，系统检测到电流低于4mA即可判定为故障。一般工程应用中取2mA作为断线报警阈值，留出安全余量。这一特性是电压信号所不具备的——电压信号为0V时，无法区分是零信号还是断线故障。
3. 活零点设计
4mA作为零点（而非0mA），称为”活零点”设计。这使得传感器即使在测量零位时，回路中仍有4mA电流流过，可以驱动两线制变送器的工作电路，同时实现断线检测功能。
四、两线制与三线制电流信号的区别
电流信号传输根据接线方式不同，分为两线制和三线制两种：
三线制电流信号
三线制是早期开发的电流传输方案，需要三根导线：电源正极（Vcc）、信号输出和电源负极（GND）。三线制的特点是供电回路和信号回路相互独立，信号输出端接入PLC的方式与电压型信号类似——直接将信号线接入PLC的模拟量输入端即可。
在PLC内部，电流型输入通道在信号输入端与电源负极之间接有一个标准采样电阻（通常为250Ω），4-20mA电流流经该电阻产生1-5V电压，PLC通过测量该电压来换算电流值。
两线制电流信号
两线制是较晚期推出的方案，也是目前主流的接线方式。两线制只需两根导线，供电与信号共用同一回路——电源线同时承载信号电流。两线制的优势在于布线简单、成本低、适合远距离传输。
两线制变送器由外部电源供电，电流输出与电源共用一线。正常应用中的标准接法是将电流输出接入GND一侧。接入PLC时：
- 变送器的 Vcc 端接入 PLC 的 Vcc（供电正极）
- 变送器的 GND 端接入 PLC 的模拟量信号输入端
- PLC内部信号输入端与真正的GND之间通过标准电阻连通
此时变送器的GND端实际上并非真正的地电位，而是叠加了标准电阻上的电压降——这正是电流信号转换为电压信号的过程，PLC据此换算出实际电流值。
五、电流信号转电压信号：终端接入方法
电流信号虽然传输性能优异，但无法用简单方法直接测量。终端设备（如PLC）需要将电流信号转换为电压信号才能处理。转换方法非常简单：
让4-20mA电流流经一个精密标准电阻，测量电阻两端的电压即可。
常用的标准电阻阻值为250Ω，此时：
- 4mA → 4mA × 250Ω = 1.0V
- 20mA → 20mA × 250Ω = 5.0V
即4-20mA电流信号被转换为1-5V电压信号，PLC的A/D转换器直接采集该电压值进行换算。所谓”标准电阻”，要求阻值精确、温度系数低、寄生电容小到可以忽略。
部分PLC的模拟量输入模块已内置采样电阻，用户只需选择电流输入模式即可直接接入4-20mA信号，无需外接电阻。在使用前应查阅PLC硬件手册确认接线方式。
六、实际选型建议
综合以上分析，位移传感器信号类型的选择可参考以下原则：
| 应用场景 | 推荐信号类型 | 说明 |
|---|---|---|
| 控制柜内近距离（<5m） | 电压信号（0-10V） | 布线简单，成本低，无需转换 |
| 远距离传输（5m~500m） | 4-20mA电流信号 | 抗干扰、无衰减、可断线检测 |
| 超远距离（500m~1000m） | 4-20mA两线制 | 布线成本最低，信号稳定 |
| 易燃易爆环境 | 4-20mA（本安型） | 满足防爆要求，需配安全栅 |
| 强电磁干扰环境 | 4-20mA电流信号 | 电流回路抗干扰能力远优于电压 |
总结
位移传感器信号选择的核心原则是：近距离用电压，远距离用电流。4-20mA电流信号凭借其抗干扰能力强、传输距离远、无信号衰减、可断线检测等优势，成为工业自动化的标准信号。在具体接线时，需根据传感器的线制（两线/三线）和PLC的输入类型正确连接，确保信号传输的准确可靠。
如需了解更多位移传感器选型与技术问题，欢迎访问我们的产品中心或查阅常见问题。
相关阅读：
易测电气提供位移传感器主要有哪些信号？
如何选择最合适的磁致伸缩位移传感器？全面指南
如何正确选择合适的拉绳位移传感器？全方面指南
如何判断并解决模拟量位移传感器（电子尺）读数跳动问题
德敏哲（Germanjet）模拟输出磁致伸缩位移传感器安装注意事项
磁致伸缩位移传感器产品系列
拉绳位移传感器产品系列
LVDT位移传感器产品系列
延伸阅读：4-20mA 接进数显表之后怎么换算成工程量、零点与满度怎么修正，见 数显表接线与量程设置：4-20mA 对应工程量、零点与满度修正。零点与满度这些参数具体怎么进、怎么备份，见 数显表参数怎么设置？按键操作、密码、参数备份与故障代用。
常见问题
模拟量传感器输出的信号一般为？
主流有两种模拟传输方式。电压信号常见的有 0-5V、0-10V、±5V、±10V，测量简单，用万用表或示波器并接就能读数，终端设备无需额外转换电路，但易受电磁干扰、有线路压降，还会因电缆分布电容产生容性迟滞，仅适用于短距离，一般要求传输不超过 5 米、线路电阻小于 1Ω。电流信号以 4-20mA 为工业标准，抗干扰强、传输距离可达 500~1000 米、无信号衰减，低于 4mA 即可判断断线。
位移传感器信号不稳定的原因？
电压信号传输有三个固有缺陷，都会表现为读数波动：一是易受电磁干扰，现场电机、变频器等设备产生的干扰会叠加到电压信号上；二是线路衰减，传输电缆的沿线电阻在电流流过时产生压降，终端接收到的电压低于发送端电压；三是容性迟滞，电缆的分布电容与信号源内阻形成 RC 低通滤波器，导致信号迟滞和失真，尤其影响动态响应。所以电压信号只适合短距离传输，控制柜内部、传感器与采集模块就近安装时才用它。
位移传感器4-20mA不准怎么解决？
先确认是不是断线而不是不准。4-20mA 是活零点设计，正常工作时电流不会低于 4mA，线路断线时回路电流降到 0mA，系统检测到电流低于 4mA 即可判定故障，工程上一般取 2mA 作为断线报警阈值。这也是它比电压信号强的地方——电压信号为 0V 时无法区分是零信号还是断线。确认不是断线后看终端接入：4-20mA 需要流经精密标准电阻转成电压，常用 250Ω，对应 4mA→1.0V、20mA→5.0V；部分 PLC 的模拟量输入模块已内置采样电阻，选电流输入模式即可直接接入，使用前要查阅 PLC 硬件手册确认接线方式。
位移传感器信号不稳定怎么办？
先看传输距离再定信号类型。控制柜内近距离（5 米以内）用电压信号（0-10V），布线简单、成本低、无需转换；远距离（5~500 米）改用 4-20mA 电流信号，抗干扰、无衰减、可断线检测；超远距离（500~1000 米）用 4-20mA 两线制，布线成本最低、信号稳定；易燃易爆环境用 4-20mA 本安型，需配安全栅；强电磁干扰环境同样优先 4-20mA。接线时要按传感器的线制（两线或三线）和 PLC 的输入类型正确连接。
三线制传感器接线方法和图解？
三线制需要三根导线：电源正极（Vcc）、信号输出和电源负极（GND）。它的特点是供电回路和信号回路相互独立，信号输出端接入 PLC 的方式与电压型信号类似——直接把信号线接入 PLC 的模拟量输入端即可。在 PLC 内部，电流型输入通道在信号输入端与电源负极之间接有一个标准采样电阻（通常为 250Ω），4-20mA 电流流经该电阻产生 1-5V 电压，PLC 通过测量该电压来换算电流值。
