防爆标识格式详解
防爆标志（Explosion Protection Marking）是印刻在防爆电气设备铭牌上的一组标准化字符序列，用以表明该设备所采用的防爆型式、适用的爆炸性环境类别、温度组别以及设备保护级别。它是防爆设备"身份证"中最核心的技术信息，直接决定了该设备可以安全使用于何种危险场所。
法律与标准依据：
- GB/T 3836.1-2021《爆炸性环境 第 1 部分：设备 通用要求》
- GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型"i"保护的设备》
- GB/T 3836.31-2021《爆炸性环境 第 31 部分：由防粉尘点燃外壳"t"保护的设备》
一、防爆标志的通用构成
一个完整的防爆标志通常由以下部分组成，按顺序排列：
Ex + 防爆型式符号 + 设备类别/级别 + 温度组别（或最高表面温度）+ 设备保护级别（EPL）
1.1 各组成部分速览
| 组成部分 | 含义 | 典型取值 | 说明 |
|---|---|---|---|
| Ex | 防爆标识前缀 | 固定为 Ex | 表明该设备符合中国防爆标准 |
| 防爆型式 | 采用的防爆技术 | d、e、i、p、t、n、m、o、q、s 等 | 可以有多种型式组合 |
| 设备类别 | 适用环境类型 | Ⅰ、Ⅱ、Ⅲ | Ⅰ=煤矿瓦斯，Ⅱ=爆炸性气体，Ⅲ=爆炸性粉尘 |
| 级别/分组 | 气体/粉尘的具体分组 | A/B/C（气体）；A/B/C（粉尘） | C 级为最高危险等级 |
| 温度组别 | 最高表面温度限制 | T1~T6（气体）；T80℃等（粉尘） | 数字越小限制越严 |
| EPL | 设备保护级别 | Ga/Gb/Gc（气体）；Da/Db/Dc（粉尘） | 决定可使用的危险区域等级 |
二、防爆型式详解
防爆型式是防爆标志中最关键的部分，它表示设备采用何种技术手段来防止爆炸。
2.1 常用防爆型式一览
| 符号 | 中文名称 | 基本原理 | 适用标准 |
|---|---|---|---|
| d | 隔爆型 | 外壳能承受内部爆炸，并阻止火焰传播 | GB/T 3836.2 |
| e | 增安型 | 通过额外措施防止产生火花、电弧或危险高温 | GB/T 3836.3 |
| ia | 本质安全型（ia级） | 限制电路能量，即使发生两个独立故障也不引爆 | GB/T 3836.4 |
| ib | 本质安全型（ib级） | 限制电路能量，发生一个故障时不引爆 | GB/T 3836.4 |
| ic | 本质安全型（ic级） | 正常工作时不引爆 | GB/T 3836.4 |
| p | 正压型 | 保持内部保护气体压力高于外部 | GB/T 3836.5 |
| m | 浇封型 | 将可能点燃的部件浇封在复合物中 | GB/T 3836.9 |
| t | 外壳保护型（粉尘） | 外壳阻止粉尘进入，限制表面温度 | GB/T 3836.31 |
| n | 无火花型 | 正常运行时不会产生引爆能力的火花 | GB/T 3836.8 |
2.2 本质安全型"i"的三级区分（重点）
本安型"i"是目前精密仪器仪表中最常用的防爆型式。GB/T 3836.4-2021 将本质安全型分为三个级别：
| 本安等级 | 安全系数 | 适用区域 | 说明 |
|---|---|---|---|
| ia | 最高（2个独立故障） | 可用于 0 区（气体）/ 20 区（粉尘） | 最严格，即使发生两个独立故障仍安全 |
| ib | 中等（1个独立故障） | 可用于 1 区（气体）/ 21 区（粉尘） | 发生一个故障时仍安全 |
| ic | 基本（正常工作） | 可用于 2 区（气体）/ 22 区（粉尘） | 正常运行时安全 |
示例解读：Exia 表明该设备本安部分达到 ia 等级，可安全用于 0 区——这是气体爆炸危险环境中最危险的区域（爆炸性气体持续或长期存在）。
三、设备类别与分组
3.1 类别总览
Ⅰ类 → 煤矿瓦斯环境（甲烷）
Ⅱ类 → 爆炸性气体环境（不含煤矿）
Ⅲ类 → 爆炸性粉尘环境（不含煤矿）
3.2 Ⅱ类（气体）分组详解
Ⅱ类按气体/蒸气的最大试验安全间隙（MESG）和最小点燃电流比（MICR）分为三个子级别：
| 分组 | 代表性气体 | MESG | MICR | 危险程度 |
|---|---|---|---|---|
| ⅡA | 丙烷、丙酮、苯、甲烷 | ≥0.9mm | >0.8 | 较低 |
| ⅡB | 乙烯、乙醚、环丙烷 | 0.5~0.9mm | 0.45~0.8 | 中等 |
| ⅡC | 氢气、乙炔、二硫化碳 | ≤0.5mm | <0.45 | 最高 |
关键结论：ⅡC 覆盖 ⅡB 和 ⅡA。即 ⅡC 级设备可安全用于 ⅡB 和 ⅡA 气体环境。
3.3 Ⅲ类（粉尘）分组详解
| 分组 | 粉尘类型 | 典型示例 | 危险程度 |
|---|---|---|---|
| ⅢA | 可燃性飞絮 | 棉绒、麻絮 | 较低 |
| ⅢB | 非导电性粉尘 | 面粉、谷物粉尘、木屑 | 中等 |
| ⅢC | 导电性粉尘 | 金属粉尘（铝粉、镁粉）、炭黑 | 最高 |
示例解读：ExibⅢC 和 ExtbⅢC 中的 ⅢC 说明该设备可应对导电性粉尘，覆盖范围最广。
四、温度组别
4.1 气体环境温度组别
温度组别表示设备在额定工作条件下的最高表面温度——这是防止引燃爆炸性气体的最后一道防线。
| 温度组别 | 最高表面温度 | 对应点燃温度范围 | 典型适用气体 |
|---|---|---|---|
| T1 | ≤450℃ | >450℃ | 丙酮、氨、甲烷 |
| T2 | ≤300℃ | >300~450℃ | 丁烷、乙醇 |
| T3 | ≤200℃ | >200~300℃ | 汽油、柴油 |
| T4 | ≤135℃ | >135~200℃ | 乙醛、乙醚 |
| T5 | ≤100℃ | >100~135℃ | （较少单独触发） |
| T6 | ≤85℃ | >85~100℃ | 二硫化碳、硝酸乙酯 |
关键规则：T6 是最严格的温度组别。T6 设备可用于所有 T1~T6 的气体环境。
4.2 粉尘环境温度标注
粉尘环境的温度标注方式与气体不同，直接标注最高表面温度值：
| 标注方式 | 示例 | 说明 |
|---|---|---|
| T[数值]℃ | T80℃ | 直接给出最高表面温度（摄氏度） |
判定依据：设备最高表面温度不得超过粉尘/粉尘层的引燃温度，且对于粉尘层厚度 5mm 的情况，还需额外留有安全余量。
五、设备保护级别（EPL）
EPL 是 2021 版标准中明确定义的重要概念，它决定了设备可以安装使用的危险区域。
| EPL | 环境类型 | 可安装区域 | 区域定义 | 风险等级 |
|---|---|---|---|---|
| Ga | 气体 (Gas) | 0 区、1 区、2 区 | 0 区：爆炸性气体持续/长期存在 | 最高 |
| Gb | 气体 (Gas) | 1 区、2 区 | 1 区：正常运行时可能出现 | 高 |
| Gc | 气体 (Gas) | 2 区 | 2 区：正常时不出现，即使出现也短时 | 一般 |
| Da | 粉尘 (Dust) | 20 区、21 区、22 区 | 20 区：爆炸性粉尘持续/长期存在 | 最高 |
| Db | 粉尘 (Dust) | 21 区、22 区 | 21 区：正常运行时可能出现 | 高 |
| Dc | 粉尘 (Dust) | 22 区 | 22 区：正常时不出现，即使出现也短时 | 一般 |
5.1 字母含义记忆法
G = Gas（气体）
D = Dust（粉尘）
a = 最高保护等级（可用于 0/20 区）
b = 高保护等级（可用于 1/21 区）
c = 一般保护等级（可用于 2/22 区）
六、防爆标志完整解析——以真实产品为例
以下是一款防爆位移传感器合格证上的防爆标志，包含三个独立的标志，分别对应不同的防爆保护方式：
防爆标志：ExiaⅡCT6Ga；ExibⅢCT80℃Db；ExtbⅢCT80℃Db

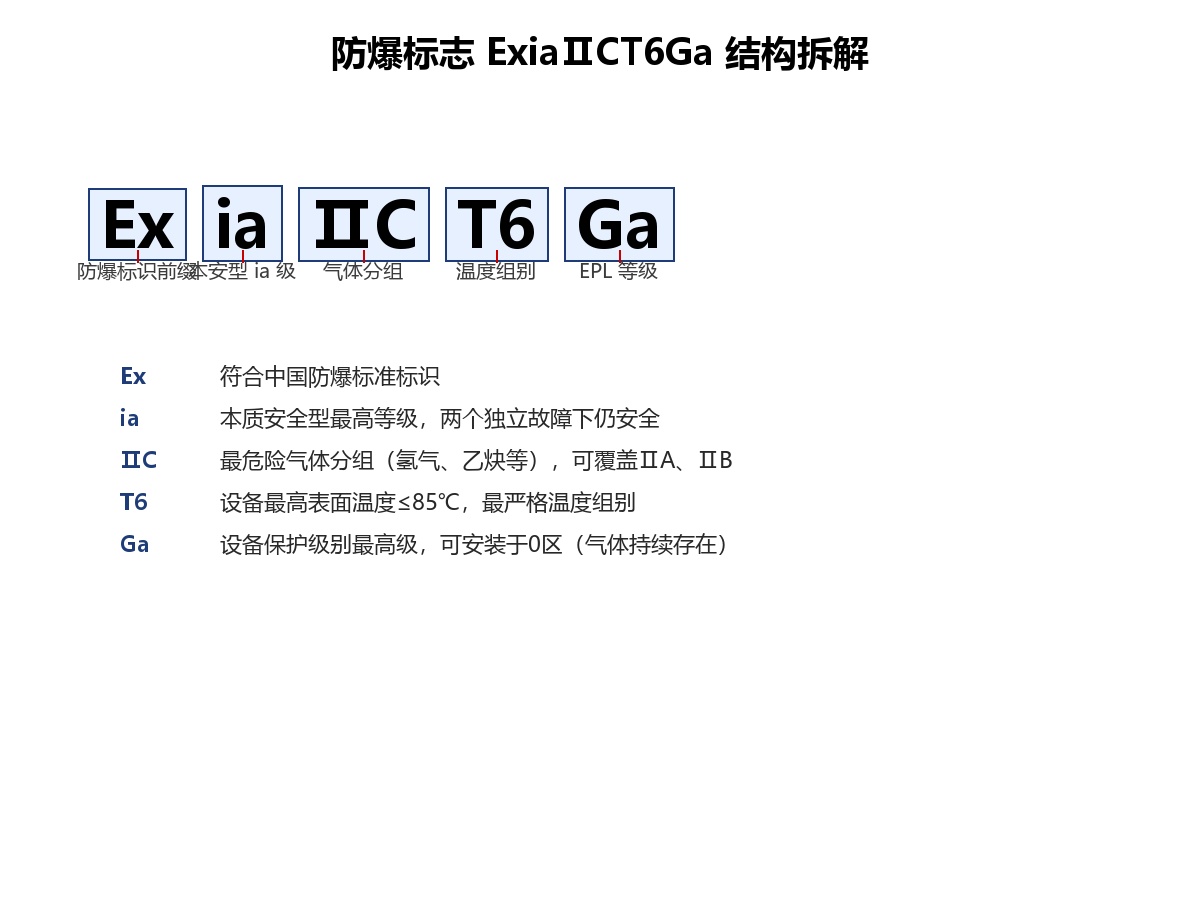

6.1 标志 1：ExiaⅡCT6Ga（本质安全型，气体环境）
拆解：
- Ex：防爆标识前缀
- ia：本质安全型"ia"级（允许两个独立故障）
- ⅡC：气体组别 ⅡC（氢气、乙炔级别，覆盖全部Ⅱ类气体）
- T6：温度组别 T6，最高表面温度 ≤85℃
- Ga：设备保护级别 Ga（可用于 0 区）
解读：采用本安"ia"级（最高安全等级的防爆型式），适用于 ⅡC 级爆炸性气体环境，最高表面温度不超过 85℃（T6），可安全安装在 0 区（最危险区域，爆炸性气体连续存在）。需配合经认证的 ia 等级本安电源或安全栅使用。
6.2 标志 2：ExibⅢCT80℃Db（本质安全型，粉尘环境）
- Ex：防爆标识前缀
- ib：本质安全型"ib"级（允许一个故障）
- ⅢC：粉尘组别 ⅢC（导电性粉尘，覆盖全部Ⅲ类粉尘）
- T80℃：最高表面温度 80℃
- Db：EPL Db（可用于 21 区）
解读：本安"ib"级防尘设计，适用于 ⅢC 级爆炸性粉尘环境（含导电粉尘），最高表面温度 80℃，可用于 21 区（正常运行时可能出现粉尘）。
6.3 标志 3：ExtbⅢCT80℃Db（外壳保护型，粉尘环境）
- Ex：防爆标识前缀
- tb：外壳保护型"tb"（GB/T 3836.31）
- ⅢC：粉尘组别 ⅢC
- T80℃：最高表面温度 80℃
- Db：EPL Db（可用于 21 区）
解读：采用外壳保护型"tb"——通过密封外壳防止粉尘进入，外壳防护等级达到 IP66（完全防尘 + 强力喷水防护），与标志 2 互补提供双重防尘保障。
七、防爆标志快速阅读三步法
拿到一个防爆标志后，按以下三步即可快速判断设备的适用场景：
第一步：看防爆型式
- "i" = 本安型（精密仪表常用）
- "d" = 隔爆型（笨重但可靠）
- "t" = 外壳保护型（针对粉尘）
- "e" = 增安型
第二步：看类别与级别
- ⅡC = 最危险气体（氢气、乙炔）→ 应用最广
- ⅢC = 导电粉尘 → 应用最广
- 注意：高级别可覆盖低级别
第三步：看 EPL 确定可安装区域
- Ga/0区 = 最危险场所
- Gb/1区 = 常规危险场所
- Gc/2区 = 偶发危险场所
八、常见防爆标志错误与纠正
| 错误写法 | 正确写法 | 问题分析 |
|---|---|---|
| ExiaIICT6 | ExiaⅡCT6Ga | 缺少 EPL（设备保护级别），无法判断可用区域 |
| ExdⅡBT4 | ExdⅡBT4Gb | 缺少 EPL，但部分旧标准设备可接受（需查证） |
| ExiaⅡCT6 | ExiaⅡCT6Ga | 2021 版标准要求标注 EPL |
| ExdⅡCT6/DIP A21 TA | ExdeⅡCT6Gb 或 ExtbⅢCT80℃Db | 粉尘标志已统一为 Ⅲ 类 + EPL 体系 |
| Exd eⅡCT6Gb | ExdeⅡCT6Gb | 复合防爆型式不应分开写 |
九、相关标准体系脉络
GB/T 3836 系列标准（2021 版）
- GB/T 3836.1-2021 通用要求
- GB/T 3836.2-2021 隔爆型"d"
- GB/T 3836.3-2021 增安型"e"
- GB/T 3836.4-2021 本质安全型"i"
- GB/T 3836.5-2021 正压型"p"
- GB/T 3836.6-2021 油浸型"o"
- GB/T 3836.7-2021 充砂型"q"
- GB/T 3836.8-2021 "n"型
- GB/T 3836.9-2021 浇封型"m"
- GB/T 3836.31-2021 防粉尘点燃外壳"t"
- GB 12476 系列 可燃性粉尘环境用电气设备（与3836协同使用）
十、总结
一条防爆标志就是一份微型技术说明书。以 ExiaⅡCT6Ga 为例，短短 10 个字符承载了以下完整信息：
| 维度 | 信息 |
|---|---|
| 防爆原理 | 限制电路能量（本安） |
| 安全等级 | ia 级（最高，允许两个独立故障） |
| 适用环境 | 爆炸性气体（Ⅱ类），含氢气/乙炔（ⅡC） |
| 温度限制 | 表面温度 ≤85℃（T6 级，最严格） |
| 可安装区域 | 0 区（最危险，气体持续存在） |
| 前提条件 | 必须配合 ia 级本安电源/安全栅；本安参数必须匹配 |
选择防爆设备时，请务必逐项核对防爆标志中的所有要素，确保与现场危险区域等级、气体/粉尘类别、环境温度相匹配。合格证与设备铭牌上的防爆标志必须一致。
本文基于 GB/T 3836-2021 系列标准编写。标准如有更新，请以最新版本为准。
