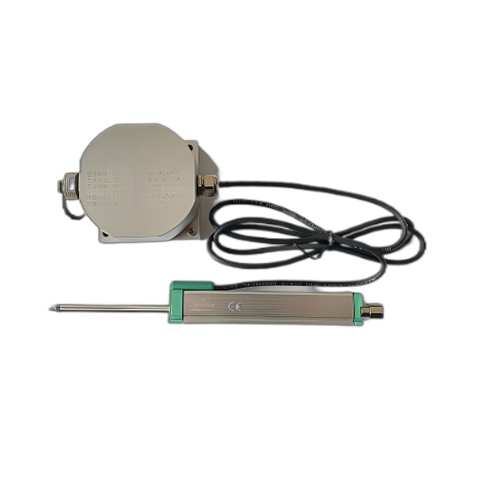

DT 本安防爆回弹式位移传感器产品介绍
回弹式是 DT 防爆位移变送器里比较特别的一种测头结构：测杆由内置弹簧推到行程顶端，测量时靠弹簧力顶住被测面，被测件推着测杆走、退回时弹簧自动把测杆复位。这种结构最大的好处是不用和被测件做机械连接——顶上去就能测，被测件拆走以后传感器自己回零，装夹和换件都快。
用得多的场合是模具合模深度、阀门开度、闸门位置这类直线往复量。它配的是导电塑料式位移传感器，线性测量、绝对值输出，分辨率 0.001mm，重复精度 0.02mm，需要更高精度可以定制到 0.002mm。输出 4mA~20mA，由安全栅供电，防护等级 IP65，整机全铝合金、阳极氧化。
防爆这一块按 GB3836.1-2021 和 GB3836.4-2021 设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日。气体和粉尘两类危险场所都能进。
装机时注意两件事：回弹式的测杆靠弹簧力顶住被测面，安装方向要保证弹簧力作用线和被测运动方向一致，偏斜会让读数随行程漂；测头接触面要平整有一定硬度，顶在毛坯面或软性材料上，重复精度做不出来。安全栅是必配件，不能拿普通直流电源直接供电。
产品特点
- 回弹式测杆，靠弹簧力顶住被测面
- 导电塑料式位移传感元件，绝对值输出
- 分辨率 0.001mm，重复精度 0.02mm
- 可定制 0.002mm 精密款
- 输出 4mA~20mA，最大速度 10m/s
- 防护等级 IP65，全铝合金外壳阳极氧化
- 防爆合格证号 CLEx25.4381X
典型应用
- 测头需靠弹簧力顶住工件的位移检测
- 被测面平整、需要绝对值输出的测量工位
- 存在爆炸性气体的短行程测量场合
常见问题
回弹式和拉杆式在使用上有什么不一样？
回弹式的测杆由内置弹簧推到行程顶端，测量时靠弹簧力顶住被测面，被测件推着测杆走、退回时自动复位。最大的好处是不用和被测件做机械连接，顶上去就能测，被测件拆走以后传感器自己回零，装夹和换件都快。
精度指标是多少？
分辨率 0.001mm，重复精度 0.02mm，需要更高精度可以定制到 0.002mm。配的是导电塑料式位移传感器，线性测量、绝对值输出，输出 4mA 到 20mA，由安全栅供电，防护等级 IP65，整机全铝合金、阳极氧化。
安装方向会影响读数吗？
会影响，这是回弹式最需要注意的一点。弹簧力作用线要和被测运动方向一致，偏斜会让读数随行程漂移。测头接触面也要平整并有一定硬度，顶在毛坯面或者软性材料上，重复精度做不出来。
防爆标志和合格证号是什么？
按 GB3836.1-2021 和 GB3836.4-2021 设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日，气体和粉尘两类危险场所都能进。
常用在哪些测量点上？
模具合模深度、阀门开度、闸门位置这类直线往复量用得比较多。共同点是测点只需要贴合、不需要与被测件固定连接，换件频繁的场合用回弹式比用拉杆式省事。
DT 系列技术参数
| 参数 | 数值 |
|---|
| 传感元件 | 导电塑料式位移传感器 |
|---|
| 行程 | 最大 900mm |
|---|
| 分辨率 | 0.001mm |
|---|
| 重复精度 | 0.02mm（可定制精密款 0.002mm） |
|---|
| 输出 | 4mA~20mA |
|---|
| 工作电压 | 12~24V，由安全栅供电 |
|---|
| 响应频率 | 10K~50KHZ |
|---|
| 最大速度 | 10m/s |
|---|
| 抗振荡冲击 | 10g（10~1500Hz）/ 20g（11ms） |
|---|
| 信号电缆 | 标配接头 1.5M 屏蔽线，可定制线缆长度，最长 50m |
|---|
| 防护等级 | IP65 |
|---|
| 本安参数 | Ui=28VDC；Ii=100mA；Pi=0.7W；Ci=0.1μF；Li=0mH |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|

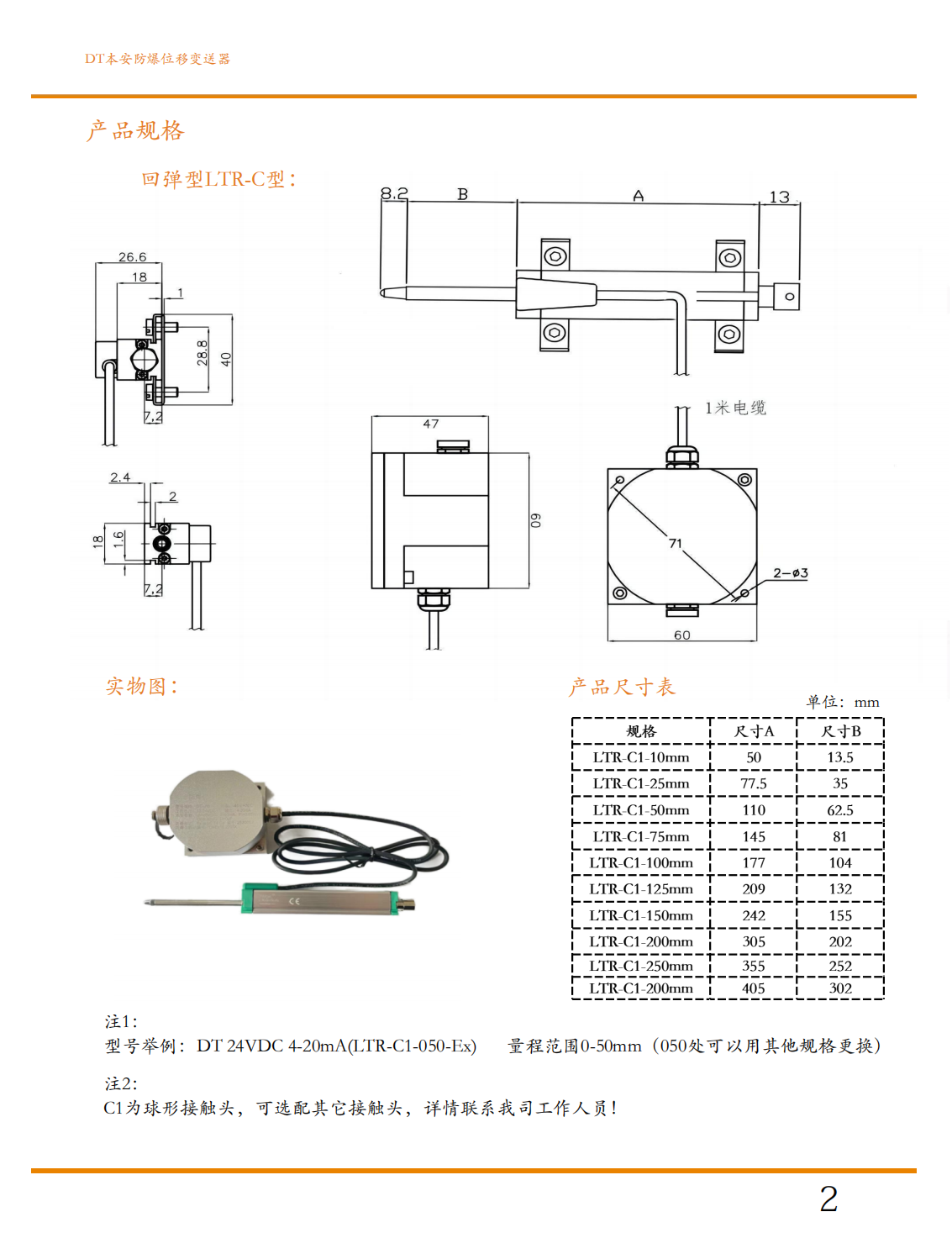

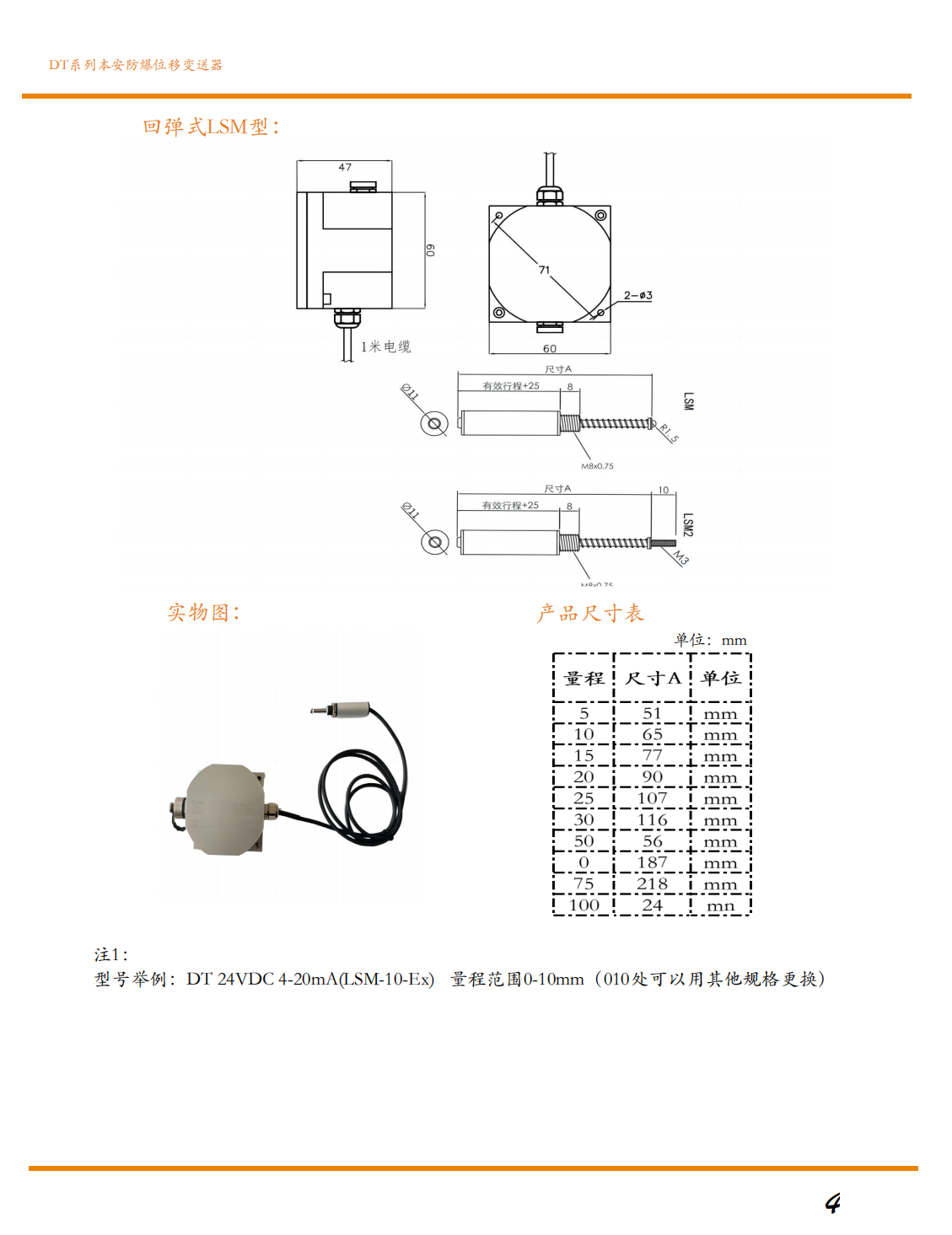

LTR-C1 型回弹式外形尺寸
| 规格 | 尺寸 A（mm） | 尺寸 B（mm） |
|---|
| LTR-C1-10mm | 50 | 13.5 |
|---|
| LTR-C1-25mm | 77.5 | 35 |
|---|
| LTR-C1-50mm | 110 | 62.5 |
|---|
| LTR-C1-75mm | 145 | 81 |
|---|
| LTR-C1-100mm | 177 | 104 |
|---|
| LTR-C1-125mm | 209 | 132 |
|---|
| LTR-C1-150mm | 242 | 155 |
|---|
| LTR-C1-200mm | 305 | 202 |
|---|
| LTR-C1-250mm | 355 | 252 |
|---|
| LTR-C1-300mm | 405 | 302 |
|---|

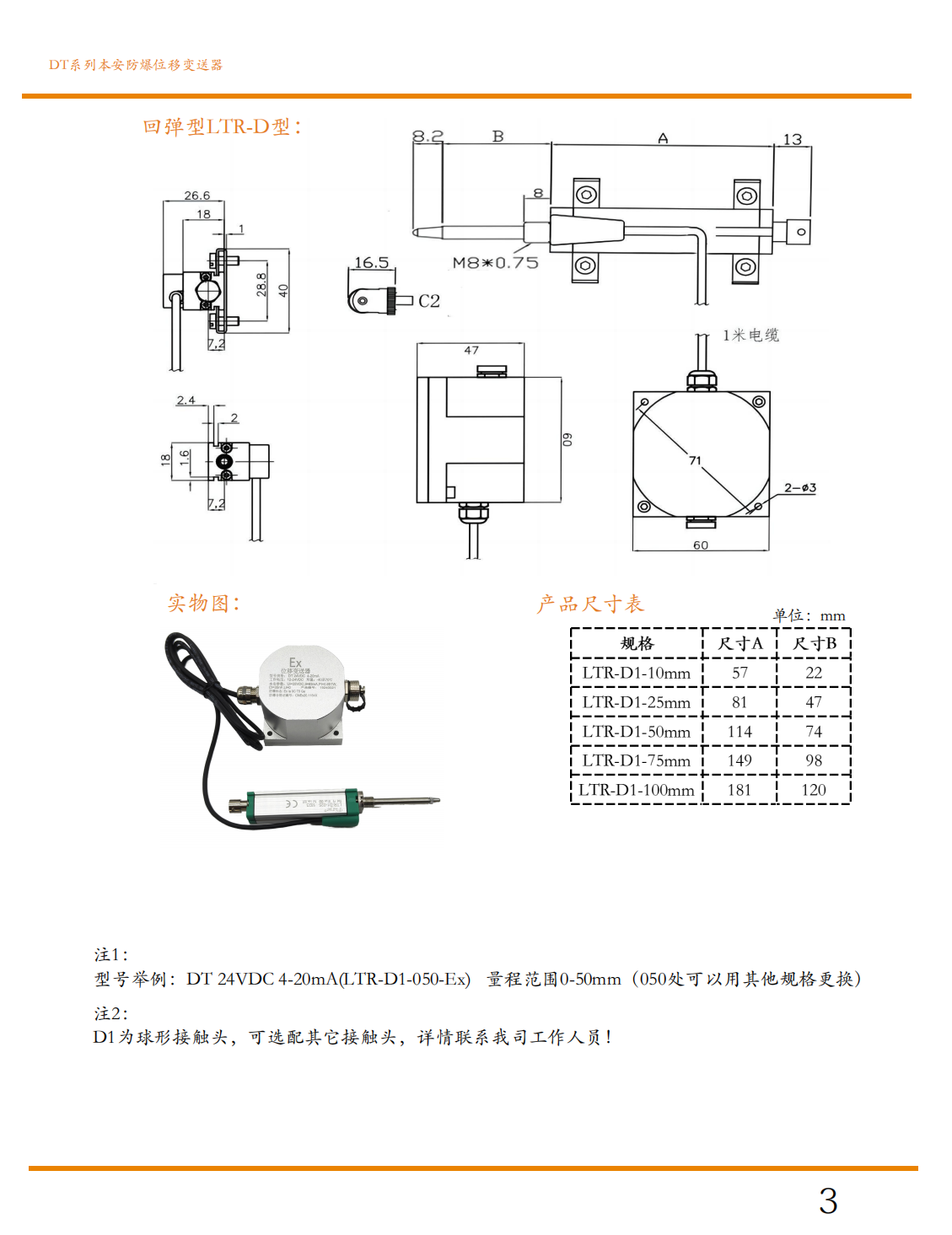

LTR-D1 型回弹式外形尺寸
| 规格 | 尺寸 A（mm） | 尺寸 B（mm） |
|---|
| LTR-D1-10mm | 57 | 22 |
|---|
| LTR-D1-25mm | 81 | 47 |
|---|
| LTR-D1-50mm | 114 | 74 |
|---|
| LTR-D1-75mm | 149 | 98 |
|---|
| LTR-D1-100mm | 181 | 120 |
|---|
型号举例：DT 24VDC 4-20mA（LTR-C1-050-Ex），量程范围 0-50mm。C1 与 D1 均为球形接触头，可另配其他接触头。
防爆标志与认证
| 项目 | 内容 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|
| 防爆合格证号 | CLEx25.4381X |
|---|
| 证书有效期 | 至 2030 年 5 月 14 日 |
|---|
| 设计制造标准 | GB3836.1-2021 / GB3836.4-2021 |
|---|
| 检验机构 | 国家低压防爆电器质量检验检测中心（辽宁） |
|---|

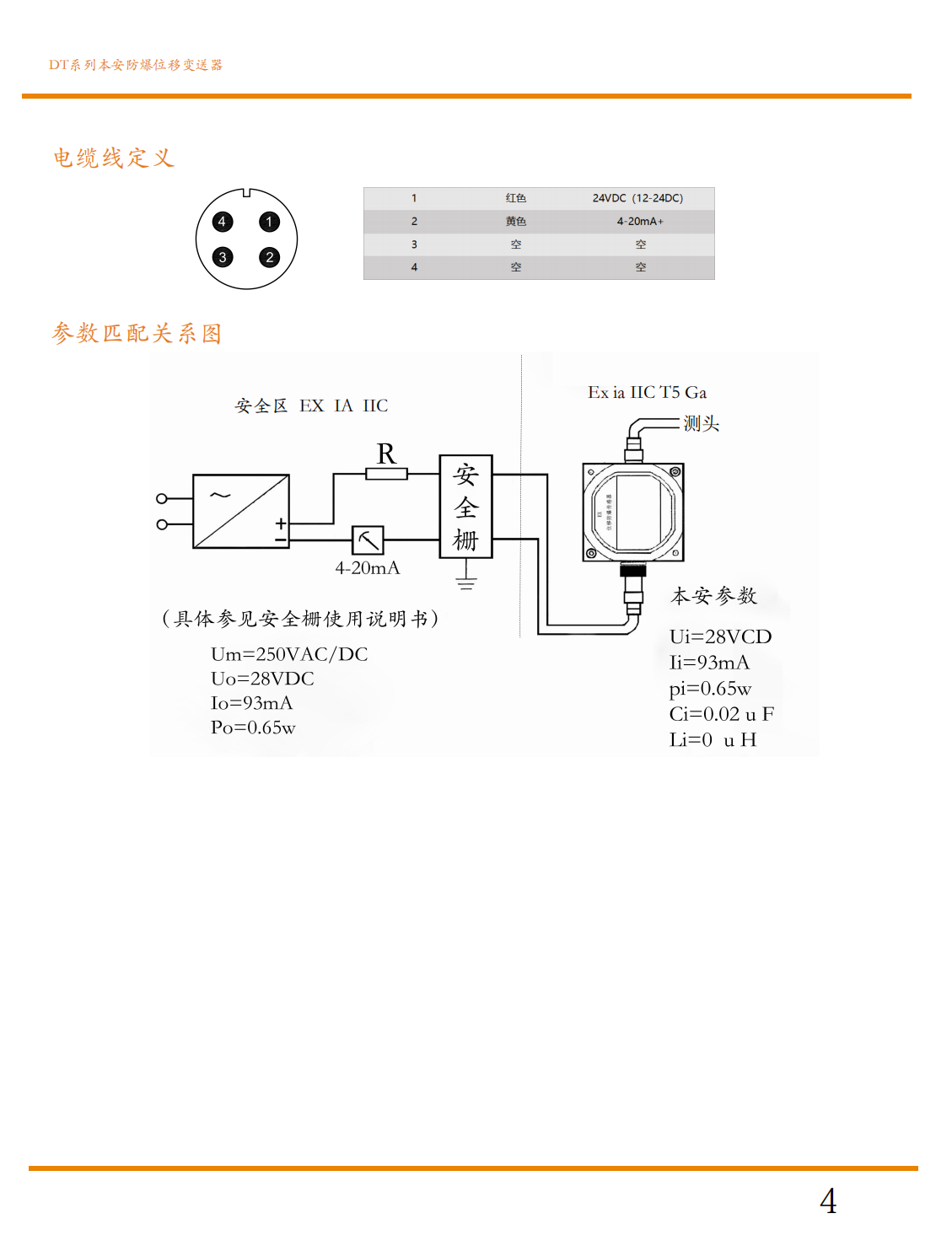

本安参数与安全栅匹配
| 项目 | 数值 |
|---|
| 最高输入电压 Ui | 28 VDC |
|---|
| 最大输入电流 Ii | 100 mA |
|---|
| 最大输入功率 Pi | 0.7 W |
|---|
| 最大内部等效电容 Ci | 0.1 μF |
|---|
| 最大内部等效电感 Li | 0 mH |
|---|
| 配套安全栅参数 | Um = 250VAC/DC；Uo = 28VDC；Io = 93mA；Po = 0.65W |
|---|
传感器接在安全栅的危险侧，供电和信号都经安全栅隔离后送进安全区，二次仪表接在安全区一侧。电缆线定义：1 号红色接 24VDC（12-24VDC），2 号黄色接 4-20mA+，3 号、4 号芯线空置。
工作环境
| 项目 | 要求 |
|---|
| 环境温度 | -40℃ ~ +80℃ |
|---|
| 大气压力 | 80kPa ~ 110kPa |
|---|
| 相对湿度 | 小于或等于 98% |
|---|
| 气体环境 | 存在 IIA~IIC 级、T1~T6 组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所 |
|---|
| 粉尘环境 | 可燃性粉尘环境用电气设备，ia 保护型为本安型 IIIC；导电性粉尘 T200 80℃；Da 设备保护级别，可用在 20 区、21 区和 22 区 |
|---|
| 其他条件 | 无明显破坏绝缘的气体或蒸汽的环境中 |
|---|
使用注意事项
1、检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
2、产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统，系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
3、产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），屏蔽层应接地。
4、产品的固定引入电缆（最长 50m）在现场安装接线时应有适当的措施连接电缆的自由端，电缆必须有防止机械损伤的保护。
5、用户不得自行随意更换产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
6、产品的安装、使用和维护应遵守产品说明书，以及 GB 3836.13-2013、GB 3836.15-2000、GB 3836.16-2006、GB 3836.18-2010《爆炸性环境 第18部分：本质安全系统》及 GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
选型与安装要点
选型先定量程：被测行程要在所选规格的测量范围内，尽量让常用行程落在量程中段，避开最两端。测头分 C1 和 D1 两种，外形长度不同，安装空间紧张时按尺寸表挑，别等装上才发现头部干涉。
回弹式的安装同轴度要求比拉杆式高。测杆推出方向要与被测运动方向重合，横向偏载会加速导向件磨损，表现为用一段时间后读数出现滞回。测头与被测面之间保持轻微预压即可，压得过深会缩短可用行程，也可能顶坏测头球面。
安全栅要和传感器配套选型，危险侧的电缆按最长 50m 考虑，屏蔽层在安全区一端接地。整机装好后通安全栅实测一次回路电流，确认 4-20mA 随行程线性变化，再进联调。
