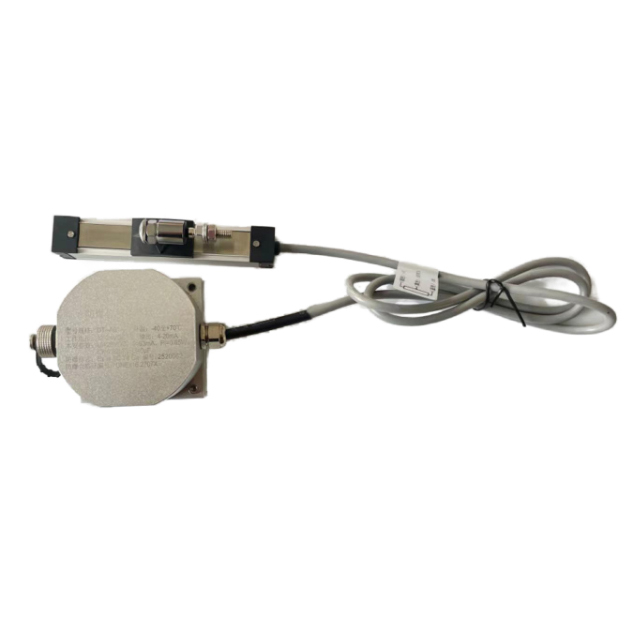

DT 本安防爆滑块型位移传感器产品介绍
滑块式的测头是一个能在导轨上滑动的滑块，被测件带着滑块走，杆体本身固定不动。这种结构的抗侧向力能力比拉杆式强得多，被测件跳动大、或者需要悬臂安装的场合，用滑块式更合适，杆子不参与受力。
滑块式 LFM 型的可选规格做得比较密：10、25、50、75、100、125、150、175、200、250、300、350、400、450、500mm，短行程的应用也能找到合适的档位。滑块的安装孔是 4-M4、深 8，配 30mm 宽的滑座，用 M4 螺钉从上方固定。
内部配导电塑料式位移传感器，线性测量、绝对值输出，分辨率 0.001mm，重复精度 0.02mm，可定制 0.002mm 精密款。输出 4mA~20mA，由安全栅供电，工作电压 12~24V，最大速度 10m/s，防护等级 IP65，全铝合金外壳、阳极氧化处理。
防爆按 GB3836.1-2021、GB3836.4-2021 设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日。接线同样必须经安全栅，本安侧与危险侧端子不得接错。
产品特点
- 滑块沿导轨滑动，杆体本身固定不动
- 抗侧向力强，被测件跳动大也能用
- 可选规格 10mm 至 500mm，档位较密
- 滑块安装孔 4-M4、深 8mm，配 30mm 宽滑座
- 分辨率 0.001mm，重复精度 0.02mm
- 输出 4mA~20mA，防护等级 IP65
典型应用
- 被测件跳动大、需要悬臂安装的场合
- 短行程、档位要求密的位移测量
- 存在爆炸性气体的位移检测
常见问题
滑块式相比拉杆式，抗侧向力的优势在哪里？
滑块式的杆体本身固定不动，被测件带着滑块走，杆子不参与受力。被测件跳动大、或者需要悬臂安装的场合，用滑块式比拉杆式稳妥得多，导向件也不容易磨。
可选行程规格有多密？
滑块式 LFM 型的规格做得比较密：10、25、50、75、100、125、150、175、200、250、300、350、400、450、500mm，短行程的应用也能找到合适档位，不用为迁就标准量程把设备行程做大。
滑块怎么固定？
滑块的安装孔是 4-M4、深 8，配 30mm 宽的滑座，用 M4 螺钉从上方固定。滑座安装面要平整并保证与运动方向平行，否则滑块运行会有别劲，长期下来影响重复精度。
精度与输出是多少？
内部配导电塑料式位移传感器，线性测量、绝对值输出，分辨率 0.001mm，重复精度 0.02mm，可定制 0.002mm 精密款。输出 4mA 到 20mA，由安全栅供电，工作电压 12V 到 24V，最大速度 10m/s，防护等级 IP65。
防爆认证与接线要求？
按 GB3836.1-2021、GB3836.4-2021 设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日。接线必须经安全栅。

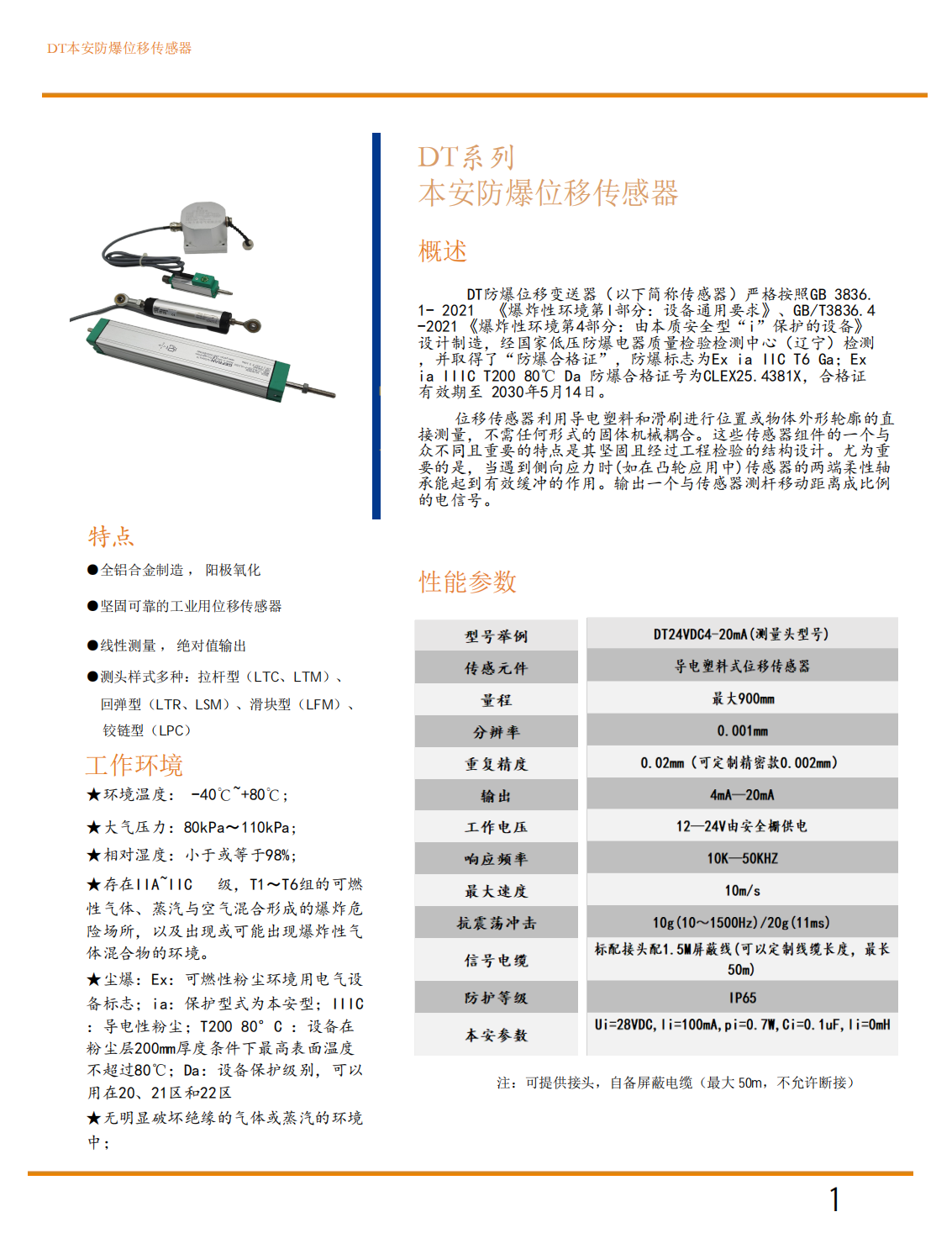

DT 系列技术参数
| 参数 | 数值 |
|---|
| 传感元件 | 导电塑料式位移传感器 |
|---|
| 行程 | 最大 900mm |
|---|
| 分辨率 | 0.001mm |
|---|
| 重复精度 | 0.02mm（可定制精密款 0.002mm） |
|---|
| 输出 | 4mA~20mA |
|---|
| 工作电压 | 12~24V，由安全栅供电 |
|---|
| 响应频率 | 10K~50KHZ |
|---|
| 最大速度 | 10m/s |
|---|
| 抗振荡冲击 | 10g（10~1500Hz）/ 20g（11ms） |
|---|
| 信号电缆 | 标配接头 1.5M 屏蔽线，可定制线缆长度，最长 50m |
|---|
| 防护等级 | IP65 |
|---|
| 本安参数 | Ui=28VDC；Ii=93mA；Pi=0.65W；Ci=0.02μF；Li=0 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|

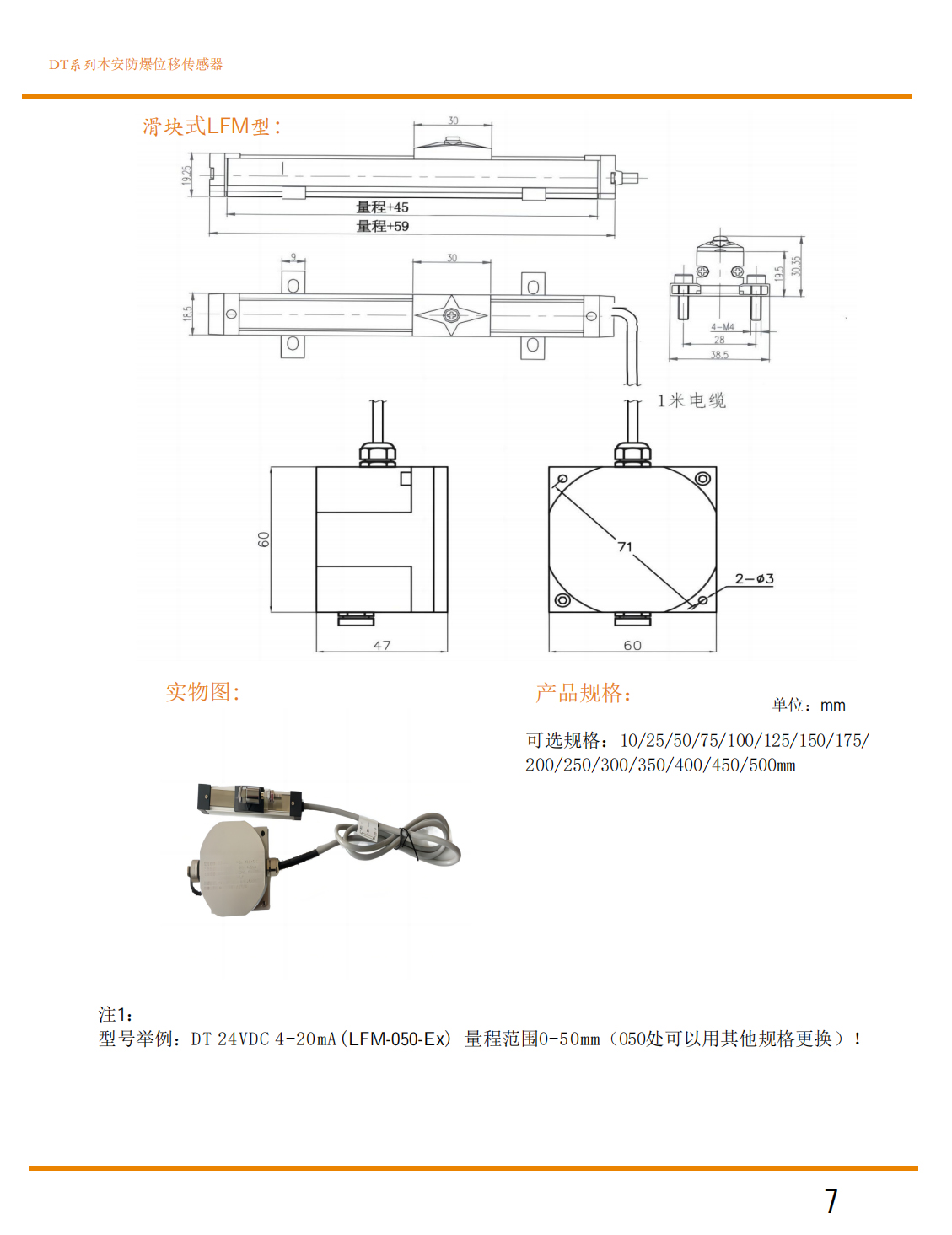

滑块式 LFM 型可选规格
| 项目 | 规格 |
|---|
| 可选规格（mm） | 10、25、50、75、100、125、150、175、200、250、300、350、400、450、500 |
|---|
| 滑块安装孔 | 4-M4，深 8mm |
|---|
| 滑座宽度 | 30mm |
|---|
| 外形长度 | 量程 + 45（滑座安装面）；量程 + 59（含滑块行程段） |
|---|
| 出线 | 1 米电缆 |
|---|
型号举例：DT 24VDC 4-20mA（LFM-050-Ex），量程范围 0-50mm，050 处可换成其他规格。
电缆线定义
| 芯线 | 颜色 | 定义 |
|---|
| 1 | 红色 | 24VDC（12-24VDC） |
|---|
| 2 | 黄色 | 4-20mA+ |
|---|
| 3 | 空 | 空 |
|---|
| 4 | 空 | 空 |
|---|
防爆标志与认证
| 项目 | 内容 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|
| 防爆合格证号 | CLEx25.4381X |
|---|
| 证书有效期 | 至 2030 年 5 月 14 日 |
|---|
| 设计制造标准 | GB3836.1-2021 / GB3836.4-2021 |
|---|
| 检验机构 | 国家低压防爆电器质量检验检测中心（辽宁） |
|---|
本安参数与安全栅匹配
| 项目 | 数值 |
|---|
| 最高输入电压 Ui | 28 VDC |
|---|
| 最大输入电流 Ii | 93 mA |
|---|
| 最大输入功率 Pi | 0.65 W |
|---|
| 最大内部等效电容 Ci | 0.02 μF |
|---|
| 最大内部等效电感 Li | 0 μH |
|---|
| 配套安全栅参数 | Um = 250VAC/DC；Uo = 28VDC；Io = 93mA；Po = 0.65W |
|---|
工作环境
| 项目 | 要求 |
|---|
| 环境温度 | -40℃ ~ +80℃ |
|---|
| 大气压力 | 80kPa ~ 110kPa |
|---|
| 相对湿度 | 小于或等于 98% |
|---|
| 气体环境 | 存在 IIA~IIC 级、T1~T6 组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所 |
|---|
| 粉尘环境 | 可燃性粉尘环境用电气设备，ia 保护型为本安型 IIIC；导电性粉尘 T200 80℃；Da 设备保护级别，可用在 20 区、21 区和 22 区 |
|---|
| 其他条件 | 无明显破坏绝缘的气体或蒸汽的环境中 |
|---|
使用注意事项
1、检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
2、产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统，系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
3、产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），屏蔽层应接地。
4、产品的固定引入电缆（最长 50m）在现场安装接线时应有适当的措施连接电缆的自由端，电缆必须有防止机械损伤的保护。
5、用户不得自行随意更换产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
6、产品的安装、使用和维护应遵守产品说明书，以及 GB 3836.13-2013、GB 3836.15-2000、GB 3836.16-2006、GB 3836.18-2010《爆炸性环境 第18部分：本质安全系统》及 GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
选型与安装要点
滑块式的安装基准在杆体的安装面上，滑块由被测件带着走。装的时候先把杆体固定牢，再调滑块连接件的位置，让滑块全程走在导轨中线、没有卡滞；手动推一遍全程，手感应该均匀，中途有顿点说明连接件别着劲。
被测件的横向跳动由滑块承担，但跳动量不要超过样本允许值，超出会顶坏导轨。行程选型时留一点余量，不要让被测件顶到滑块行程的物理止点——本安防爆设备受过冲击后要返厂检查，现场不能自行拆修。
电缆按最长 50m 考虑，走线单独穿管，屏蔽层在安全区一端接地。整机安装完成后，用安全栅供电实测 4-20mA 输出随行程的变化，与二次仪表的量程设置对一遍，再进联调。
