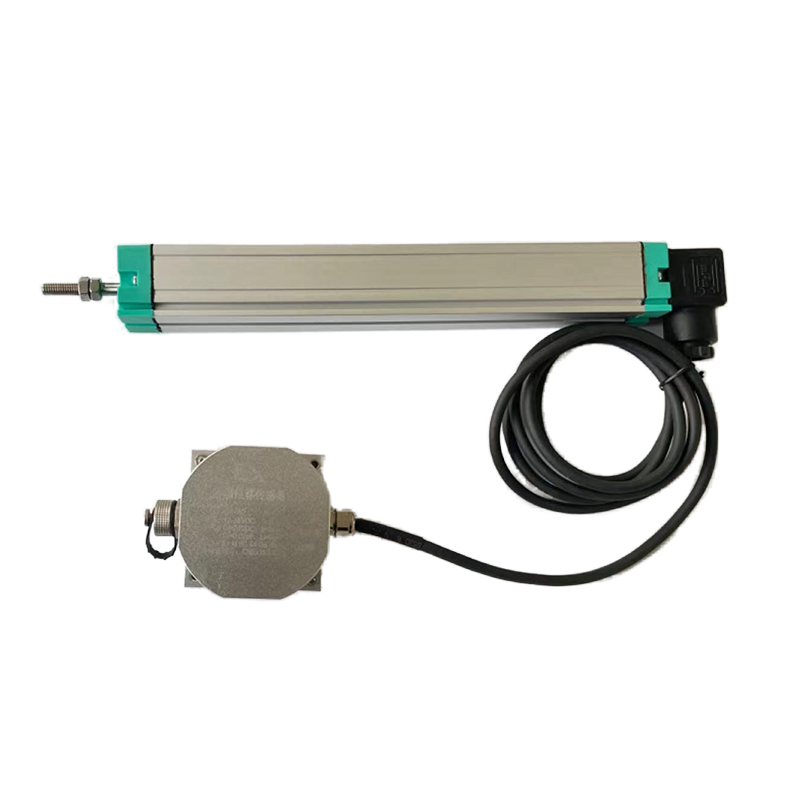

DT 本安防爆拉杆式位移传感器产品介绍
拉杆式的测杆是一根细长的光杆，行程可以做得比较长，DT 系列的拉杆式分 LTC 和 LTM 两种安装结构，行程规格从 50mm 一直排到 900mm。杆子细、占用径向空间小，装在空间局促的位置比滑块式好安排。
测杆与被测件之间需要机械连接。装的时候用万向节、球头连杆或者柔性连轴节过渡，让传感器杆只承受轴向力——这是拉杆式用得住的关键。直接硬连、被测件再有横向跳动，杆子就会别着劲，导向件磨损很快。
参数上配的是导电塑料式位移传感器，线性测量、绝对值输出，分辨率 0.001mm，重复精度 0.02mm，可定制到 0.002mm 精密款。输出 4mA~20mA，工作电压 12~24V 由安全栅供电，最大速度 10m/s，防护等级 IP65，全铝合金外壳阳极氧化。
防爆按 GB3836.1-2021、GB3836.4-2021 设计制造，经国家低压防爆电器质量检验检测中心（辽宁）检测并取得防爆合格证，防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日。安全栅为必配件，本安侧与危险侧端子不得接错。
产品特点
- 测杆为细长光杆，占用径向空间小
- LTC 与 LTM 两种安装结构可选
- 行程规格 50mm 至 900mm
- 分辨率 0.001mm，重复精度 0.02mm
- 输出 4mA~20mA，最大速度 10m/s
- IP65 防护，铝合金外壳经阳极氧化处理
- 防爆合格证号 CLEx25.4381X，有效期至 2030 年 5 月 14 日
典型应用
- 空间局促、径向尺寸受限的位移测量
- 行程较长、需要绝对值输出的测量工位
- 存在爆炸性气体的位移检测场合
常见问题
拉杆式分几种安装结构，行程能到多少？
DT 系列的拉杆式分 LTC 和 LTM 两种安装结构，行程规格从 50mm 一直排到 900mm。测杆是一根细长的光杆，杆子细、占用径向空间小，装在空间局促的位置比滑块式好安排。
测杆和被测件怎么连？
需要机械连接，装的时候用万向节、球头连杆或者柔性连轴节过渡，让传感器杆只承受轴向力，这是拉杆式用得住的关键。直接硬连、被测件再有横向跳动，杆子就会别着劲，导向件磨损很快。
速度和精度是多少？
配导电塑料式位移传感器，线性测量、绝对值输出，分辨率 0.001mm，重复精度 0.02mm，可定制到 0.002mm 精密款。输出 4mA 到 20mA，工作电压 12V 到 24V 由安全栅供电，最大速度 10m/s，防护等级 IP65。
安全栅是必配的吗？
是。传感器本体属于本质安全型设备，必须经安全栅供电，本安侧与危险侧端子不得接错。防爆标志 Ex ia IIC T6 Ga、Ex ia IIIC T200 80℃ Da，合格证号 CLEx25.4381X。
拉杆式的优势体现在什么场合？
径向空间小、行程又比较长的时候。滑块式需要给滑座留安装面，拉杆式只要放得下一根光杆和连接件就行，老设备改造、机构间距窄的测点用拉杆式更容易安排。

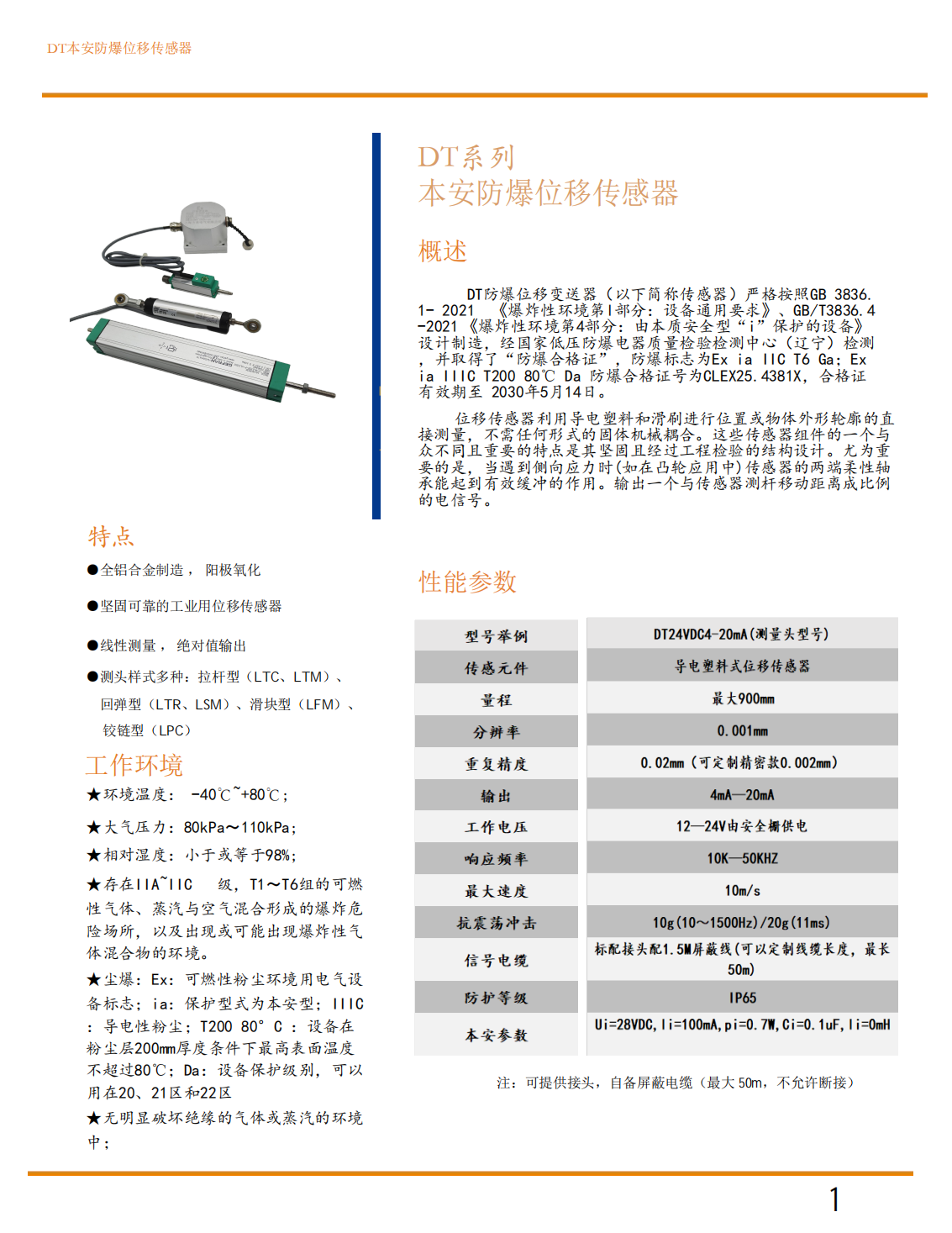

DT 系列技术参数
| 参数 | 数值 |
|---|
| 传感元件 | 导电塑料式位移传感器 |
|---|
| 行程 | 最大 900mm |
|---|
| 分辨率 | 0.001mm |
|---|
| 重复精度 | 0.02mm（可定制精密款 0.002mm） |
|---|
| 输出 | 4mA~20mA |
|---|
| 工作电压 | 12~24V，由安全栅供电 |
|---|
| 响应频率 | 10K~50KHZ |
|---|
| 最大速度 | 10m/s |
|---|
| 抗振荡冲击 | 10g（10~1500Hz）/ 20g（11ms） |
|---|
| 信号电缆 | 标配接头 1.5M 屏蔽线，可定制线缆长度，最长 50m |
|---|
| 防护等级 | IP65 |
|---|
| 本安参数 | Ui=28VDC；Ii=93mA；Pi=0.65W；Ci=0.02μF；Li=0 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|

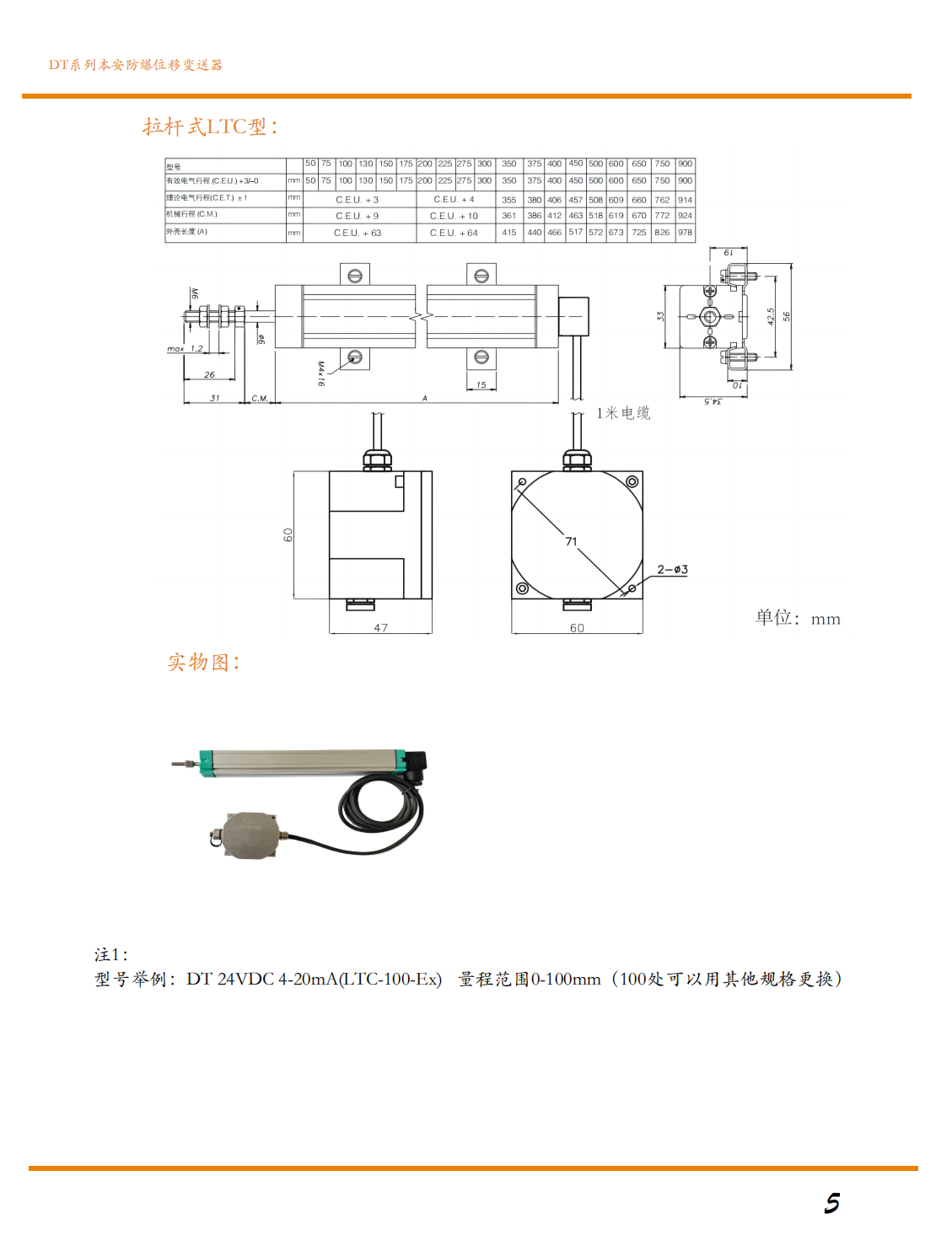

拉杆式 LTC 型行程规格
| 项目 | 规格 |
|---|
| 型号规格（mm） | 50、75、100、130、150、175、200、225、275、300、350、375、400、450、500、600、650、750、900 |
|---|
| 有效电气行程 CE(U) | 按上列型号规格取值 |
|---|
| 理论电气行程 CE(T) | CE(U) + 3 |
|---|
| 机械行程 CE(M) | CE(U) + 9；规格大于 300mm 时为 CE(U) + 10 |
|---|
| 外形长度 A | CE(U) + 63；规格大于 300mm 时为 CE(U) + 64 |
|---|

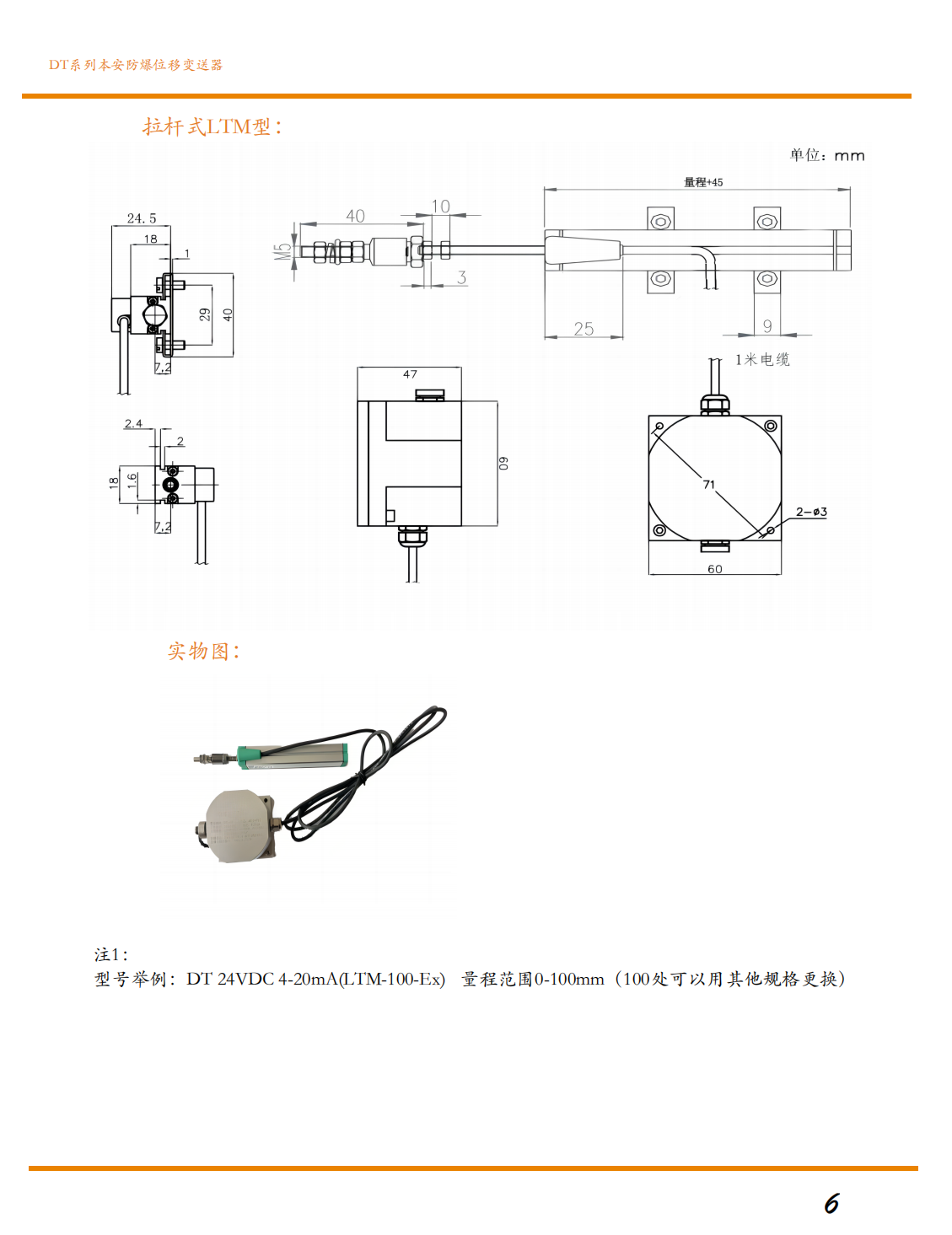

型号举例：DT 24VDC 4-20mA（LTC-100-Ex），量程范围 0-100mm，100 处可换成其他规格。LTC 与 LTM 的区别在安装结构和出线方向，外形长度在量程基础上再加 45mm 左右，实际以尺寸图为准。

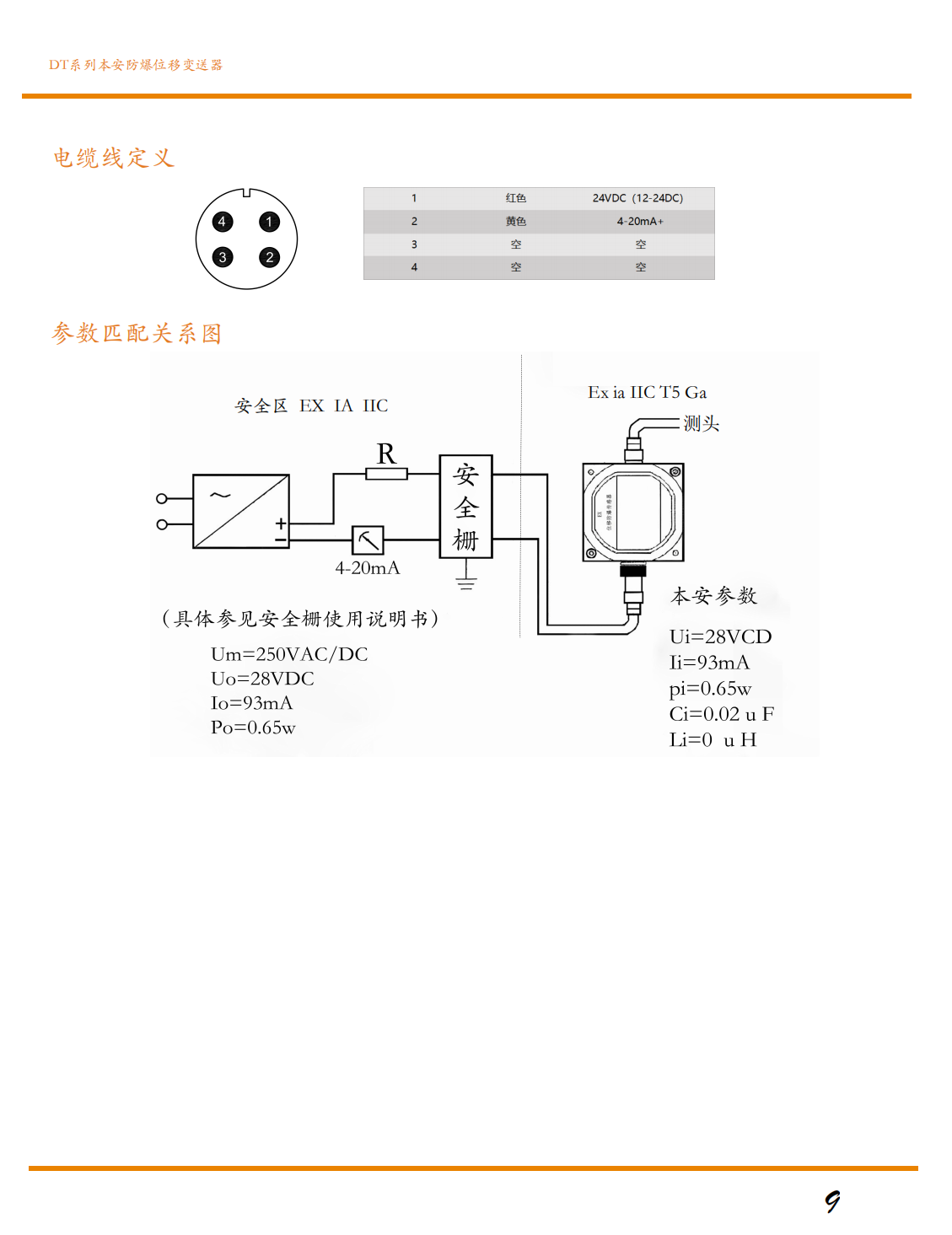

电缆线定义
| 芯线 | 颜色 | 定义 |
|---|
| 1 | 红色 | 24VDC（12-24VDC） |
|---|
| 2 | 黄色 | 4-20mA+ |
|---|
| 3 | 空 | 空 |
|---|
| 4 | 空 | 空 |
|---|
防爆标志与认证
| 项目 | 内容 |
|---|
| 防爆标志 | Ex ia IIC T6 Ga；Ex ia IIIC T200 80℃ Da |
|---|
| 防爆合格证号 | CLEx25.4381X |
|---|
| 证书有效期 | 至 2030 年 5 月 14 日 |
|---|
| 设计制造标准 | GB3836.1-2021 / GB3836.4-2021 |
|---|
| 检验机构 | 国家低压防爆电器质量检验检测中心（辽宁） |
|---|
本安参数与安全栅匹配
| 项目 | 数值 |
|---|
| 最高输入电压 Ui | 28 VDC |
|---|
| 最大输入电流 Ii | 93 mA |
|---|
| 最大输入功率 Pi | 0.65 W |
|---|
| 最大内部等效电容 Ci | 0.02 μF |
|---|
| 最大内部等效电感 Li | 0 μH |
|---|
| 配套安全栅参数 | Um = 250VAC/DC；Uo = 28VDC；Io = 93mA；Po = 0.65W |
|---|
工作环境
| 项目 | 要求 |
|---|
| 环境温度 | -40℃ ~ +80℃ |
|---|
| 大气压力 | 80kPa ~ 110kPa |
|---|
| 相对湿度 | 小于或等于 98% |
|---|
| 气体环境 | 存在 IIA~IIC 级、T1~T6 组的可燃性气体、蒸汽与空气混合形成的爆炸危险场所 |
|---|
| 粉尘环境 | 可燃性粉尘环境用电气设备，ia 保护型为本安型 IIIC；导电性粉尘 T200 80℃；Da 设备保护级别，可用在 20 区、21 区和 22 区 |
|---|
| 其他条件 | 无明显破坏绝缘的气体或蒸汽的环境中 |
|---|

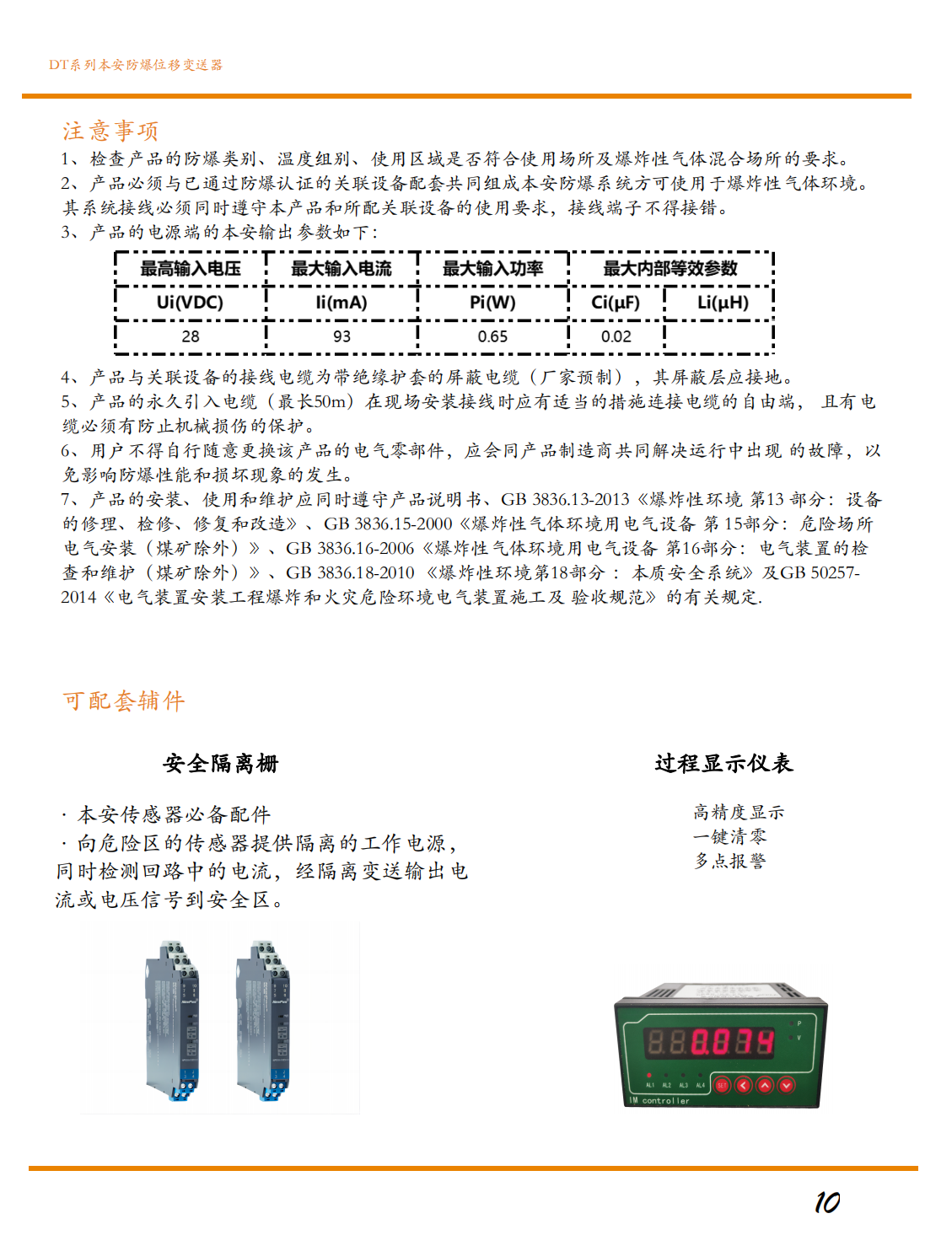

使用注意事项
1、检查产品的防爆类别、温度组别、使用区域是否符合使用场所及爆炸性气体混合场所的要求。
2、产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统，系统接线必须同时遵守本产品和所配关联设备的使用要求，接线端子不得接错。
3、产品与关联设备的接线电缆为带绝缘护套的屏蔽电缆（厂家预制），屏蔽层应接地。
4、产品的固定引入电缆（最长 50m）在现场安装接线时应有适当的措施连接电缆的自由端，电缆必须有防止机械损伤的保护。
5、用户不得自行随意更换产品的电气零部件，应会同产品制造商共同解决运行中出现的故障，以免影响防爆性能和损坏现象的发生。
6、产品的安装、使用和维护应遵守产品说明书，以及 GB 3836.13-2013、GB 3836.15-2000、GB 3836.16-2006、GB 3836.18-2010《爆炸性环境 第18部分：本质安全系统》及 GB 50257-2014《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的有关规定。
选型与安装要点
量程按实际行程选，常用行程落在量程的 20%~80% 区间比较稳妥，两头都留出机械余量。行程 300mm 以上时机械行程和外形长度各多 1mm，柜内和机架安装前先按尺寸表排一下空间。
连接方式决定寿命。测杆与被测件之间用万向节或球头连接，允许一定角度偏差；被测件横向跳动大的场合，加装导向套把杆子扶正。测杆伸出段不要受侧向力，也不要当支撑点用——现场最常见的损坏就是把杆子踩弯或撞弯。
电缆按最长 50m 的固定引入电缆考虑，走线单独穿管，与动力线分开敷设；屏蔽层在安全区一端接地。接线前核对 1、2 号芯线极性，接反了回路无输出，但不会损坏传感器。
